本发明公开了一种海绵城市市政道路指示设备，包括支撑柱，所述支撑柱侧壁固定连接有指示板，所述指示板侧壁设有防尘机构，所述防尘机构包括安装盒，所述安装盒固定连接在指示板远离支撑柱一端的侧壁，且安装盒的前后侧壁设有与外界连通的开口，所述安装盒靠近底端的内壁固定连接有安装杆，所述安装杆上壁固定连接有橡胶筒，所述橡胶筒内部固定连接有音叉，所述音叉侧壁固定连接有毛皮，所述安装盒远离指示板一端的侧壁设有多个通风孔，所述安装杆上壁通过轴承转动连接有往复丝杠。本发明能够大大地减少附着在指示板侧壁的灰尘的量，还能自动地对指示板进行清洁，大大地节省了时间和精力，也保证了人们的人身安全和交通的正常通行。
权利要求
1.一种海绵城市市政道路指示设备，包括支撑柱(1)，所述支撑柱(1)侧壁固定连接有指示板(6)，其特征在于：所述指示板(6)侧壁设有防尘机构，所述防尘机构包括安装盒(8)，所述安装盒(8)固定连接在指示板(6)远离支撑柱(1)一端的侧壁，且安装盒(8)的前后侧壁设有与外界连通的开口，所述安装盒(8)靠近底端的内壁固定连接有安装杆(25)，所述安装杆(25)上壁固定连接有橡胶筒(10)，所述橡胶筒(10)内部固定连接有音叉(12)，所述音叉(12)侧壁固定连接有毛皮(11)，所述安装盒(8)远离指示板(6)一端的侧壁设有多个通风孔(22)，所述安装杆(25)上壁通过轴承转动连接有往复丝杠(14)，所述往复丝杠(14)贯穿安装盒(8)上壁，所述往复丝杠(14)位于安装盒(8)外的一端通过多个转杆(20)固定连接有风杯(19)，且其中一个风杯(19)具有磁性，所述往复丝杠(14)位于安装盒(8)内的侧壁螺纹连接有丝杠套(16)，所述丝杠套(16)侧壁通过连接杆(13)固定连接有刮环(9)，所述刮环(9)滑动套接在橡胶筒(10)的外壁，所述安装盒(8)内设有收集机构，所述指示板(6)侧壁设有清洁机构，所述清洁机构包括固定在指示板(6)上壁的永磁块(17)，且永磁块(17)与风杯(19)异极相吸，所述永磁块(17)侧壁固定插接有导线框(18)，所述指示板(6)侧壁固定连接有电磁板(7)，所述导线框(18)两端与电磁板(7)电性连接，所述指示板(6)侧壁通过滑动件滑动连接有清洁盒(2)，且清洁盒(2)由与电磁板(7)异极相吸的磁性材料制成，所述清洁盒(2)正对指示板(6)的侧壁粘贴有清洁布(32)，所述支撑柱(1)上端设有供水机构。
2.根据权利要求1所述的一种海绵城市市政道路指示设备，其特征在于：所述收集机构包括通过两个弹簧弹性连接在安装盒(8)内底部的收集盒(24)，所述收集盒(24)侧壁设有出水口，所述安装盒(8)靠近底端的侧壁设有与出水口对应的贯穿口(23)，所述安装盒(8)上壁设有接水槽(21)，所述接水槽(21)侧壁通过细管(15)与收集盒(24)连通，且细管(15)一端固定插接在收集盒(24)侧壁。
3.根据权利要求1所述的一种海绵城市市政道路指示设备，其特征在于：所述供水机构包括设置在支撑柱(1)上壁的储水槽(27)，所述支撑柱(1)上壁固定连接有两个放置板(3)，两个所述放置板(3)相对的侧壁固定连接有柔性板(4)，且柔性板(4)上壁为凸起的弧面，所述支撑柱(1)内部设有安装腔(31)，所述安装腔(31)内壁固定连接有绕杆(30)，所述绕杆(30)侧壁通过发条弹簧弹性连接有软管(29)，所述软管(29)一端与储水槽(27)内底部连通，所述软管(29)另一端固定插接在清洁盒(2)侧壁，所述柔性板(4)下壁通过细杆(28)固定连接有塞子，且塞子位于软管(29)内。
4.根据权利要求1所述的一种海绵城市市政道路指示设备，其特征在于：所述滑动件包括设置在指示板(6)侧壁的两个滑槽(5)，两个所述滑槽(5)内部均设有滑块(26)，两个所述滑块(26)位于滑槽(5)外的侧壁均与清洁盒(2)侧壁固定连接。
5.根据权利要求1所述的一种海绵城市市政道路指示设备，其特征在于：所述清洁盒(2)正对指示板(6)的侧壁设有多个渗水孔。
说明书
一种海绵城市市政道路指示设备
技术领域
[0001]本发明涉及市政道路公共设备技术领域，尤其涉及一种海绵城市市政道路指示设备。
背景技术
[0002]在城市的道路上，经常会看到一些位于道路两侧的指示设备，这些指示设备上标注了一些路况信息和一些路线的方向等，是方便和保证交通正常进行的必不可少的公共设施，但是，现有的道路指示设备存在以下问题：
[0003]1、由于道路指示设备一般都处于较高的位置，经常会有较大的风吹过，风吹过时就容易将灰尘吹来，并附着在指示设备上，而且，道路上的车流经过时也容易扬起风沙，附着在指示设备上，由于指示设备没有设置一些防止灰尘附着或者减少灰尘附着的机构，导致长时间下来，指示设备上的灰尘越来越多，会遮挡住指示牌上的信息，影响道路的正常通行；
[0004]2、由于道路指示设备上容易积蓄灰尘，所以需要对指示设备进行清洁，如果通过人工清洁的话，还需要工作人员使用梯子或者其它设备爬到指示牌处，再用水和布对指示牌进行擦拭冲洗，由于道路上的指示牌数量较多，通过人工清洁，就会极大地浪费时间和精力，而且，工作人员长时间在高处工作体力消耗过大，也容易造成危险。
[0005]所以，需要设计一种市政道路指示设备来解决上述问题。
发明内容
[0006]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种海绵城市市政道路指示设备。
[0007]为了实现上述目的，本发明采用了如下技术方案：
[0008]一种海绵城市市政道路指示设备，包括支撑柱，所述支撑柱侧壁固定连接有指示板，所述指示板侧壁设有防尘机构，所述防尘机构包括安装盒，所述安装盒固定连接在指示板远离支撑柱一端的侧壁，且安装盒的前后侧壁设有与外界连通的开口，所述安装盒靠近底端的内壁固定连接有安装杆，所述安装杆上壁固定连接有橡胶筒，所述橡胶筒内部固定连接有音叉，所述音叉侧壁固定连接有毛皮，所述安装盒远离指示板一端的侧壁设有多个通风孔，所述安装杆上壁通过轴承转动连接有往复丝杠，所述往复丝杠贯穿安装盒上壁，所述往复丝杠位于安装盒外的一端通过多个转杆固定连接有风杯，且其中一个风杯具有磁性，所述往复丝杠位于安装盒内的侧壁螺纹连接有丝杠套，所述丝杠套侧壁通过连接杆固定连接有刮环，所述刮环滑动套接在橡胶筒的外壁，所述安装盒内设有收集机构，所述指示板侧壁设有清洁机构，所述清洁机构包括固定在指示板上壁的永磁块，且永磁块与风杯异极相吸，所述永磁块侧壁固定插接有导线框，所述指示板侧壁固定连接有电磁板，所述导线框两端与电磁板电性连接，所述指示板侧壁通过滑动件滑动连接有清洁盒，且清洁盒由与电磁板异极相吸的磁性材料制成，所述清洁盒正对指示板的侧壁粘贴有清洁布，所述支撑柱上端设有供水机构。
[0009]优选地，所述收集机构包括通过两个弹簧弹性连接在安装盒内底部的收集盒，所述收集盒侧壁设有出水口，所述安装盒靠近底端的侧壁设有与出水口对应的贯穿口，所述安装盒上壁设有接水槽，所述接水槽侧壁通过细管与收集盒连通，且细管一端固定插接在收集盒侧壁。
[0010]优选地，所述供水机构包括设置在支撑柱上壁的储水槽，所述支撑柱上壁固定连接有两个放置板，两个所述放置板相对的侧壁固定连接有柔性板，且柔性板上壁为凸起的弧面，所述支撑柱内部设有安装腔，所述安装腔内壁固定连接有绕杆，所述绕杆侧壁通过发条弹簧弹性连接有软管，所述软管一端与储水槽内底部连通，所述软管另一端固定插接在清洁盒侧壁，所述柔性板下壁通过细杆固定连接有塞子，且塞子位于软管内。
[0011]优选地，所述滑动件包括设置在指示板侧壁的两个滑槽，两个所述滑槽内部均设有滑块，两个所述滑块位于滑槽外的侧壁均与清洁盒侧壁固定连接。
[0012]优选地，所述清洁盒正对指示板的侧壁设有多个渗水孔。
[0013]本发明具有以下有益效果：
[0014]1、与现有技术相比，本发明设有防尘机构，通过风吹过通风孔发出声音或者车辆经过时发出的轰鸣声引起音叉共振，从而使毛皮与橡胶筒内壁摩擦产生静电，将灰尘吸附到橡胶筒的外壁，极大地减少了落在指示板侧壁的灰尘的量，在通过风吹动风杯转动，带动往复丝杠转动，使丝杠套上下移动，带动刮环上下移动，将橡胶筒侧壁的灰尘刮落到收集盒中，在雨天，雨水通过细管流入收集盒内，将收集盒内的灰尘一起通过贯穿口流出，总的来说，本发明能够在风吹过或者有车经过时自动地吸附空气中的灰尘，大大地减少了附着在指示板侧壁的灰尘的量，在一定程度上保证了指示板的清洁；
[0015]2、与现有技术相比，本发明设有清洁机构，通过风吹动风杯转动，使导线框间断地切割风杯与永磁块之间的磁感应线，间断地产生电流，使电磁板产生磁性，从而使清洁盒在指示板侧壁左右往复移动，通过清洁布将指示板侧壁的灰尘进行擦除，总的来说，本发明能够在风吹过时自动地对指示板进行清洁，无需人工操作，大大地节省了时间和精力，也保证了人们的人身安全和交通的正常通行；
[0016]3、与现有技术相比，本发明设有供水机构，通过风吹过柔性板时的风速不同，使柔性板上下两端的压强不同，从而使柔性板向上弯曲，并将塞子从软管中拔出，储水盒中的水通过软管流到清洁盒内，并通过渗水孔渗透到清洁布上，使清洁效果更佳。
附图说明

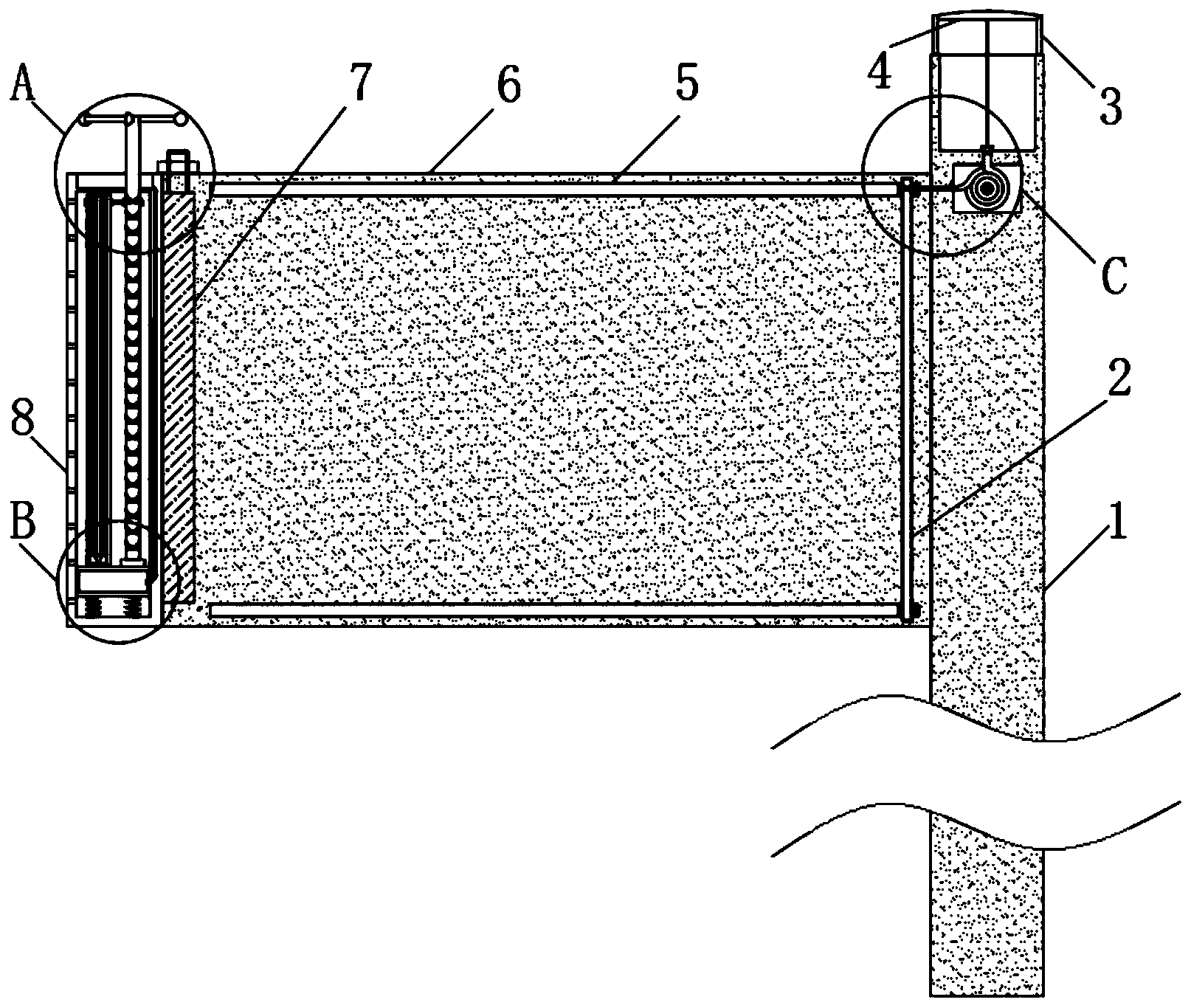

[0017]图1为本发明提出的一种海绵城市市政道路指示设备的结构示意图；
[0018]图2为本发明提出的一种海绵城市市政道路指示设备的A处结构放大图；
[0019]图3为本发明提出的一种海绵城市市政道路指示设备的B处结构放大图；
[0020]图4为本发明提出的一种海绵城市市政道路指示设备的C处结构放大图；
[0021]图5为本发明提出的一种海绵城市市政道路指示设备的清洁盒与清洁布的装配图；
[0022]图6为本发明提出的一种海绵城市市政道路指示设备的清洁盒内壁的结构示意图。
[0023]图中：1支撑柱、2清洁盒、3放置板、4柔性板、5滑槽、6指示板、7电磁板、8安装盒、9刮环、10橡胶筒、11毛皮、12音叉、13连接杆、14往复丝杠、15细管、16丝杠套、17永磁块、18导线框、19风杯、20转杆、21接水槽、22通风孔、23贯穿口、24收集盒、25安装杆、26滑块、27储水槽、28细杆、29软管、30绕杆、31安装腔、32清洁布。
具体实施方式
[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0025]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0026]参照图1-6，一种海绵城市市政道路指示设备，包括支撑柱1，支撑柱1侧壁固定连接有指示板6，指示板6侧壁设有防尘机构，防尘机构包括安装盒8，安装盒8固定连接在指示板6远离支撑柱1一端的侧壁，且安装盒8的前后侧壁设有与外界连通的开口，安装盒8靠近底端的内壁固定连接有安装杆25，安装杆25上壁固定连接有橡胶筒10，橡胶筒10内部固定连接有音叉12，音叉12侧壁固定连接有毛皮11，安装盒8远离指示板6一端的侧壁设有多个通风孔22，安装杆25上壁通过轴承转动连接有往复丝杠14，往复丝杠14贯穿安装盒8上壁，值得注意的是，往复丝杠14只有位于安装盒8内的侧壁设有螺纹，往复丝杠14位于安装盒8外的一端通过多个转杆20固定连接有风杯19，且其中一个风杯19具有磁性，风杯19为空心的半球形结构，往复丝杠14位于安装盒8内的侧壁螺纹连接有丝杠套16，丝杠套16侧壁通过连接杆13固定连接有刮环9，刮环9滑动套接在橡胶筒10的外壁。
[0027]安装盒8内设有收集机构，收集机构包括通过两个弹簧弹性连接在安装盒8内底部的收集盒24，收集盒24侧壁设有出水口，安装盒8靠近底端的侧壁设有与出水口对应的贯穿口23，安装盒8上壁设有接水槽21，接水槽21侧壁通过细管15与收集盒24连通，且细管15一端固定插接在收集盒24侧壁，细管15要足够长，以保证收集盒24能够顺利上下移动。
[0028]指示板6侧壁设有清洁机构，清洁机构包括固定在指示板6上壁的永磁块17，且永磁块17与风杯19异极相吸，永磁块17侧壁固定插接有导线框18，导线框18为倒置的U型结构，指示板6侧壁固定连接有电磁板7，电磁板7通电时会产生磁性，导线框18两端与电磁板7电性连接，指示板6侧壁通过滑动件滑动连接有清洁盒2，且清洁盒2由与电磁板7异极相吸的磁性材料制成，清洁盒2正对指示板6的侧壁设有多个渗水孔，清洁盒2正对指示板6的侧壁粘贴有清洁布32，清洁布32通过魔术贴等方法粘贴在清洁盒2侧壁，方便后期定期进行更换。
[0029]支撑柱1上端设有供水机构，供水机构包括设置在支撑柱1上壁的储水槽27，储水槽27可在下雨天收集雨水，方便清洁，支撑柱1上壁固定连接有两个放置板3，两个放置板3相对的侧壁固定连接有柔性板4，且柔性板4上壁为凸起的弧面，柔性板4为材质较柔软的材料制成，例如EVA等，支撑柱1内部设有安装腔31，安装腔31内壁固定连接有绕杆30，绕杆30侧壁通过发条弹簧弹性连接有软管29，值得注意的是，发条弹簧与软管29的侧壁固定连接，软管29一端与储水槽27内底部连通，软管29另一端固定插接在清洁盒2侧壁，柔性板4下壁通过细杆28固定连接有塞子，且塞子位于软管29内。
[0030]本发明中，滑动件包括设置在指示板6侧壁的两个滑槽5，两个滑槽5内部均设有滑块26，两个滑块26位于滑槽5外的侧壁均与清洁盒2侧壁固定连接。
[0031]本发明中，在无风天气下或者无车辆经过时，装置不会工作，在有风吹过时，风吹过安装盒8侧壁的通风孔22会发出声音，或者有车辆经过时，车辆的发动机会发出轰鸣声，两种声音都能够引起音叉12发生震动，音叉12震动使毛皮11不断地摩擦橡胶筒10的内壁，从而使橡胶筒10产生静电，橡胶筒10能够吸附空气中由风吹来或者车辆经过扬起的灰尘，将灰尘全部吸附在橡胶筒10的外壁，同时，风吹动风杯19转动，从而带动往复丝杠14转动，往复丝杠14侧壁的丝杠套16开始上下移动，从而带动橡胶筒10侧壁的刮环9上下移动，刮环9能够将橡胶筒10侧壁的灰尘刮落到收集盒24中。
[0032]在下雨的时候，雨水落在接水槽21内，并通过细管15流入收集盒24内，收集盒24受到雨水的压力开始向下移动，当收集盒24内雨水快要装满时，收集盒24侧壁的出水口刚好与安装盒8侧壁的贯穿口23连通，此时收集盒24内的灰尘随着水流一起流到收集盒24外。
[0033]在风杯19转动时，具有磁性的风杯19在靠近永磁块17到远离永磁块17的过程中，导线框18与该风杯19相对运动，从而切割风杯19与永磁块17之间的磁感应线，导线框18的磁通量会发生改变，产生感应电流，使电磁板7产生磁性，从而吸引清洁盒2向左移动，清洁盒2侧壁的清洁布32可以擦除指示板6侧壁的灰尘，在该风杯19远离永磁块17以后，导线框18不再切割磁感线，电磁板7磁性消失，此时清洁盒2由于与软管29一端固定连接，所以会随着软管29一起被发条弹簧拉回，当该风杯19又靠近永磁块17时，重复上述操作，实现清洁盒2在指示板6侧壁往复移动，对指示板6进行清洁。
[0034]在风吹过的同时，由于柔性板4的上端为凸起的弧面，根据流体力学，柔性板4上端的风速会比下端快，再根据伯努利原理可知，气体流速快的一端压强小，所以，柔性板4下端的压强会大于上端的压强，柔性板4开始向上弯曲，并且通过细杆28将塞子从软管29中拔出，储水槽27内的水通过软管29流到清洁盒2内，再通过渗水孔渗透到清洁布32上，使清洁效果更佳，在清洁盒2向左移动的同时，会将软管29从绕杆30侧壁拉出。
[0035]直到风停止时，装置完全停止工作，值得注意的是，即使在清洁盒2移动到指示板6中部时，风停止了，清洁盒2也能够被发条弹簧拉回到最右侧，不会挡到指示板6侧壁的信息。
[0036]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
