本发明公开了一种具有除尘功能的人行道护栏，包括两个横杆以及设置在两个横杆之间的中空竖杆，两个所述横杆之间靠近车道一侧固定连接有防尘网，所述中空竖杆靠近车道及人行道的一侧均设有竖直设置的条形开口。本发明通过设置音叉、化纤材料和玻璃筒，在汽车经过后可将扬起的灰尘通过静电吸附在玻璃筒上，减少灰尘对马路两旁行人的危害；通过设置刮环和板片可对玻璃筒上的灰尘进清理，无需对设备进行维护，减少人工成本；通过设置磁性叶片，使磁性叶片在旋转时，会间歇性的吸引防尘网，使防尘网产生震动，防尘网震动可以将防尘网上吸附的灰尘抖落。

权利要求

1.一种具有除尘功能的人行道护栏，包括两个横杆(1)以及设置在两个横杆(1)之间的中空竖杆(2)，其特征在于，两个所述横杆(1)之间靠近车道一侧固定连接有防尘网(8)，所述中空竖杆(2)靠近车道及人行道的一侧均设有竖直设置的条形开口(10)，所述中空竖杆(2)的内底部固定连接有竖直的玻璃筒(9)，所述中空竖杆(2)的内顶部固定连接有音叉(7)，所述音叉(7)的两个叉臂分别位于两个玻璃筒(9)内，且叉臂上包裹有化纤材料(5)，所述玻璃筒(9)外侧套接有刮环(3)，所述玻璃筒(9)位于相邻两个所述刮环(3)之间的侧壁上固定连接有限位块(4)，所述刮环(3)的靠近防尘网(8)的一侧固定连接有板片(6)；所述玻璃筒(9)的外壁上设有螺纹，所述刮环(3)与玻璃筒(9)螺纹连接，所述板片(6)呈叶片状且至少为3个，所述板片(6)等间距连接在刮环(3)的外壁上，其中一块板片(6)采用铁磁材料，且防尘网(8)为钢丝网。

2.根据权利要求1中所述的一种具有除尘功能的人行道护栏，其特征在于，所述玻璃筒(9)内的筒腔为倒锥形。

说明书

一种具有除尘功能的人行道护栏

技术领域

[0001]本发明涉及市政技术领域，尤其涉及一种具有除尘功能的人行道护栏。

背景技术

[0002]人行道护栏是指为使行人与车辆隔离而设置的保障行人安全的设施。

[0003]现有的人行道护栏仅仅具有防止行人走车行道，影响行车，在汽车经过时，会扬起大量的灰尘，车道两侧的行人无法避免的要吸入诸多的灰尘，影响行人的健康，因此设计一种具有除尘功能的人行道护栏迫在眉睫。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有除尘功能的人行道护栏。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种具有除尘功能的人行道护栏，包括两个横杆以及设置在两个横杆之间的中空竖杆，两个所述横杆之间靠近车道一侧固定连接有防尘网，所述中空竖杆靠近车道及人行道的一侧均设有竖直设置的条形开口，所述中空竖杆的内底部固定连接有竖直的玻璃筒，所述中空竖杆的内顶部固定连接有音叉，所述音叉的两个叉臂分别位于两个玻璃筒内，且叉臂上包裹有化纤材料，所述玻璃筒外侧套接有刮环，所述玻璃筒位于相邻两个所述刮环之间的侧壁上固定连接有限位块，所述刮环的靠近防尘网的一侧固定连接有板片。

[0007]优选地，所述板片为翼板状，且板片凸起面位于上侧。

[0008]优选地，所述玻璃筒的外壁上设有螺纹，所述刮环与玻璃筒螺纹连接，所述板片呈叶片状且至少为3个，所述板片等间距连接连接在刮环的外壁上，其中一块板片采用铁磁材料，且防尘网为钢丝网。

[0009]优选地，所述玻璃筒内的筒腔为倒锥形。

[0010]本发明具有以下有益效果：

[0011]1、通过设置音叉、化纤材料和玻璃筒，在汽车经过后可将扬起的灰尘通过静电吸附在玻璃筒上，减少灰尘对马路两旁行人的危害；

[0012]2、通过设置刮环和板片可对玻璃筒上的灰尘进清理，无需对设备进行维护，减少人工成本；

[0013]3、通过设置磁性叶片，使磁性叶片在旋转时，会间歇性的吸引防尘网，使防尘网产生震动，进而使其上灰尘抖落，防止灰尘积累影响过滤效果。

附图说明

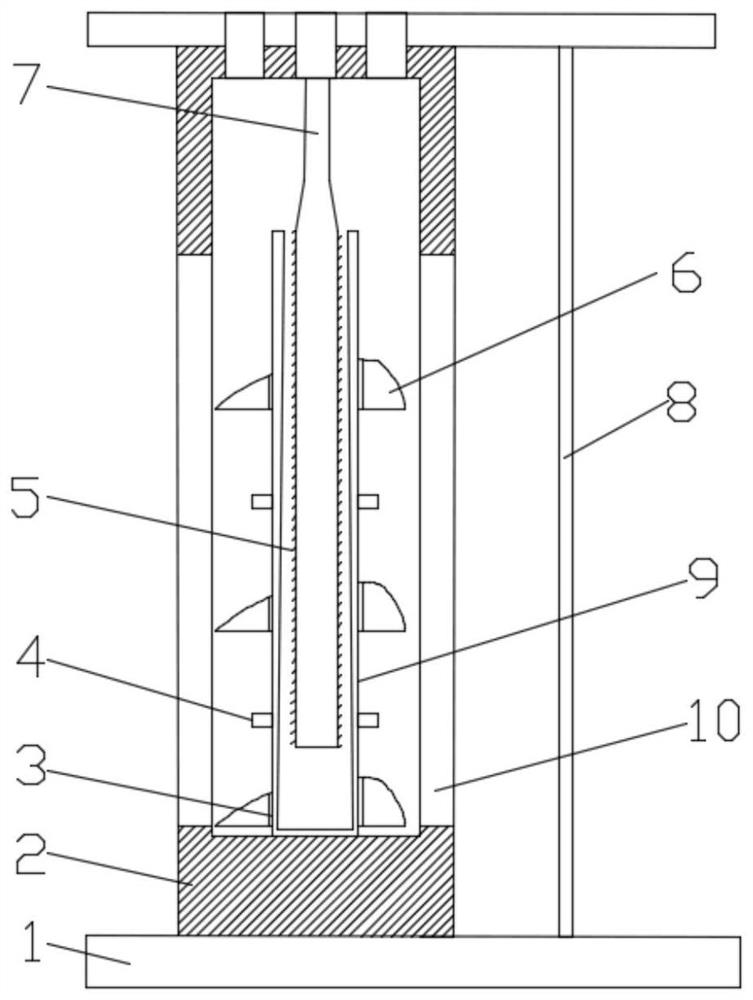

[0014]图1为本发明提出的一种具有除尘功能的人行道护栏的结构示意图；

[0015]图2为实施例2的结构示意图。

[0016]图中：1横杆、2中空竖杆、3刮环、4限位块、5化纤材料、6板片、7音叉、8防尘网、9玻璃筒、10条形开口。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]实施例1

[0019]参照图1，一种具有除尘功能的人行道护栏，包括两个横杆1以及设置在两个横杆1之间的中空竖杆2，两个横杆1之间靠近车道一侧固定连接有防尘网8，中空竖杆2靠近车道及人行道的一侧均设有竖直设置的条形开口10，中空竖杆2的内底部固定连接有竖直的玻璃筒9，玻璃筒9内的筒腔为倒锥形，筒腔采用倒锥形设计，可以有效避免叉臂下端震动幅度较大，使叉臂与玻璃筒9的内壁产生碰撞，中空竖杆2的内顶部固定连接有音叉7，音叉7取用固有频率与汽车发动机震动频率相近的音叉，当有汽车经过时，产生共振现象；音叉7的两个叉臂分别位于两个玻璃筒9内，且叉臂上包裹有化纤材料5，玻璃筒9外侧套接有刮环3，刮环3可以始终与玻璃筒9的侧壁贴合，玻璃筒9位于相邻两个刮环3之间的侧壁上固定连接有限位块4，刮环3的靠近防尘网8的一侧固定连接有板片6，板片为翼板状，且板片凸起面位于上侧，在有快速气流经过时，可产生向上的升力。

[0020]本发明中，当有汽车经过，由于音叉产生共振，玻璃筒9的管状结构可以有效保证气体的流通，进而有效保证音叉振动强度，使得化纤材料5与玻璃筒9的内壁摩擦产生的静电更多，汽车经过后，大颗粒的灰尘被防尘网8过滤下，小颗粒的灰尘在静电的作用下吸附在玻璃筒9的侧壁上，汽车经过时，会有较强的气流向两侧吹过，气流经过后会使翼板形状的板片6上升，板片6上升带动刮环3对玻璃筒9侧壁附着的灰尘进行清除。

[0021]实施例2

[0022]本实施例中，与实施例1不同的是，所述玻璃筒9的外壁上设有螺纹，所述刮环3与玻璃筒9螺纹连接，所述板片6呈叶片状且至少为3个，刮环3与板片6一起组成扇叶结构，所述板片6等间距连接连接在刮环3的外壁上，其中一块板片6采用铁磁材料，且防尘网8为钢丝网。

[0023]本实施例中，汽车经过时，会有较强的气流向两侧吹过，气流经过后会使板片6带动刮环3旋转，由于刮环3与玻璃筒9螺纹连接，所以刮环3转动会使刮环3沿着玻璃筒9的轴向上升，进而对玻璃筒9表面的灰尘进行刮除，同时板片6在旋转时，由于其中一块板片6带有磁性，会间歇性的吸引防尘网8，使防尘网8产生震动，继而使其表面的灰尘抖落。

[0024]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
