本发明公开了一种电力电缆外接线用的快速剥皮装置，包括两块半环形板，两块所述半环形板通过转轴转动连接，且两块所述半环形板上设有与之对应的卡接机构，两块所述半环形板内周向设置有若干弧形板，若干所述弧形板靠近半环形板的一侧侧壁上均转动设置有螺纹杆，若干所述螺纹杆均转动贯穿半环形板设置，两块所述半环形板上开设有若干与螺纹杆对应的螺纹孔。本发明通过弹簧通电会收缩的原理，实现了刀片在切入绝缘层触碰到导电线芯后，为第一弹簧通电使得第一弹簧收缩带动刀片分别完成周向切割和横向切割，从而快速的将绝缘层从导电线芯上剥离，进而实现对电缆的任意位置进行快速剥皮，大大提高了外接线时的效率。

权利要求

1.一种电力电缆外接线用的快速剥皮装置，包括两块半环形板(1)，其特征在于，两块所述半环形板(1)通过转轴(9)转动连接，且两块所述半环形板(1)上设有与之对应的卡接机构，两块所述半环形板(1)内周向设置有若干弧形板(4)，若干所述弧形板(4)靠近半环形板(1)的一侧侧壁上均转动设置有螺纹杆(2)，若干所述螺纹杆(2)均转动贯穿半环形板(1)设置，两块所述半环形板(1)上开设有若干与螺纹杆(2)对应的螺纹孔，且若干所述螺纹杆(2)远离弧形板(4)的一端均固定设置有转柄(3)，若干所述弧形板(4)内设置有导电线芯(11)，所述导电线芯(11)的外侧套设有绝缘层(10)，若干所述弧形板(4)上设有与绝缘层(10)对应的切割装置。

2.根据权利要求1所述的一种电力电缆外接线用的快速剥皮装置，其特征在于，所述卡接机构包括卡板(18)，一块所述半环形板(1)远离转轴(9)的一端固定设置有插板(16)，另一块所述半环形板(1)远离转轴(9)的一端开设有与插板(16)对应的插槽(17)，所述插槽(17)的一侧侧壁上开设有伸缩槽(12)，所述卡板(18)滑动设置在伸缩槽(12)内，且所述卡板(18)通过第二弹簧(19)与伸缩槽(12)的内壁相连，所述插板(16)靠近卡板(18)的一侧侧壁上开设有与卡板(18)对应的卡槽(15)，且所述卡板(18)靠近插板(16)的一端上壁呈倾斜设置，所述卡板(18)上设有与之对应的控制装置。

3.根据权利要求2所述的一种电力电缆外接线用的快速剥皮装置，其特征在于，所述控制装置包括拉杆(14)，所述拉杆(14)固定设置在卡板(18)远离插板(16)的一端侧壁上，且所述拉杆(14)滑动贯穿半环形板(1)的侧壁设置。

4.根据权利要求1所述的一种电力电缆外接线用的快速剥皮装置，其特征在于，所述切割装置包括若干刀片(7)，每个所述弧形板(4)靠近绝缘层(10)的一侧侧壁上均对称开设有两个弧形槽(5)，且其中一块所述弧形板(4)上还开设有一个横槽(13)，若干所述刀片(7)通过导电滑块(6)分别滑动设置在弧形槽(5)和横槽(13)内，且若干所述导电滑块(6)均通过第一弹簧(8)分别与弧形槽(5)和横槽(13)的一端侧壁相连接。

5.根据权利要求1所述的一种电力电缆外接线用的快速剥皮装置，其特征在于，若干所述弧形板(4)均采用聚苯硫醚材料制成。

说明书

一种电力电缆外接线用的快速剥皮装置

技术领域

[0001]本发明涉及电力电缆使用技术领域，尤其涉及一种电力电缆外接线用的快速剥皮装置。

背景技术

[0002]电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线；随着时代的高速发展，电力电缆的使用范围也越来越广，而在电力电缆的使用过程中，常常需要在电缆上进行外接线来外接电力设备以供使用。

[0003]在对电缆进行外接线时，需要对接线处的绝缘层进行剥离，再将外接线与导电线芯连接，才能完成线路的外接，但是由于需要接线的位置常常位于电缆中段，剥离绝缘层较为困难，使得外接线的效率大大降低，为此，我们提出了一种电力电缆外接线用的快速剥皮装置来解决上述问题。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，如：对电缆进行外接线时，常常需要对电缆中段进行剥皮处理，较为困难，大大降低了外接线连接的效率，而提出的一种电力电缆外接线用的快速剥皮装置。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种电力电缆外接线用的快速剥皮装置，包括两块半环形板，两块所述半环形板通过转轴转动连接，且两块所述半环形板上设有与之对应的卡接机构，两块所述半环形板内周向设置有若干弧形板，若干所述弧形板靠近半环形板的一侧侧壁上均转动设置有螺纹杆，若干所述螺纹杆均转动贯穿半环形板设置，两块所述半环形板上开设有若干与螺纹杆对应的螺纹孔，且若干所述螺纹杆远离弧形板的一端均固定设置有转柄，若干所述弧形板内设置有导电线芯，所述导电线芯的外侧套设有绝缘层，若干所述弧形板上设有与绝缘层对应的切割装置。

[0007]优选地，所述卡接机构包括卡板，一块所述半环形板远离转轴的一端固定设置有插板，另一块所述半环形板远离转轴的一端开设有与插板对应的插槽，所述插槽的一侧侧壁上开设有伸缩槽，所述卡板滑动设置在伸缩槽内，且所述卡板通过第二弹簧与伸缩槽的内壁相连，所述插板靠近卡板的一侧侧壁上开设有与卡板对应的卡槽，且所述卡板靠近插板的一端上壁呈倾斜设置，所述卡板上设有与之对应的控制装置。

[0008]优选地，所述控制装置包括拉杆，所述拉杆固定设置在卡板远离插板的一端侧壁上，且所述拉杆滑动贯穿半环形板的侧壁设置。

[0009]优选地，所述切割装置包括若干刀片，每个所述弧形板靠近绝缘层的一侧侧壁上均对称开设有两个弧形槽，且其中一块所述弧形板上还开设有一个横槽，若干所述刀片通过导电滑块分别滑动设置在弧形槽和横槽内，且若干所述导电滑块均通过第一弹簧分别与弧形槽和横槽的一端侧壁相连接。

[0010]优选地，若干所述弧形板均采用聚苯硫醚材料制成。

[0011]与现有技术相比，本发明的有益效果是：通过卡板与拉杆的配合，实现了对两块半环形板的快速打开和闭合，从而实现快速将装置安装在电缆的任意位置，大大提高了安装的效率，通过螺纹杆与弧形板的配合，实现了转动螺纹杆带动弧形板向绝缘层移动，从而将刀片压入绝缘层，再通过刀片、导电滑块以及第一弹簧的配合，实现当刀片碰触到导电线芯时，第一弹簧通电收缩，从而完成对绝缘层的周向切割和横向切割，进而实现了对电缆的快速剥皮，大大提高了外接线连接的效率。

附图说明

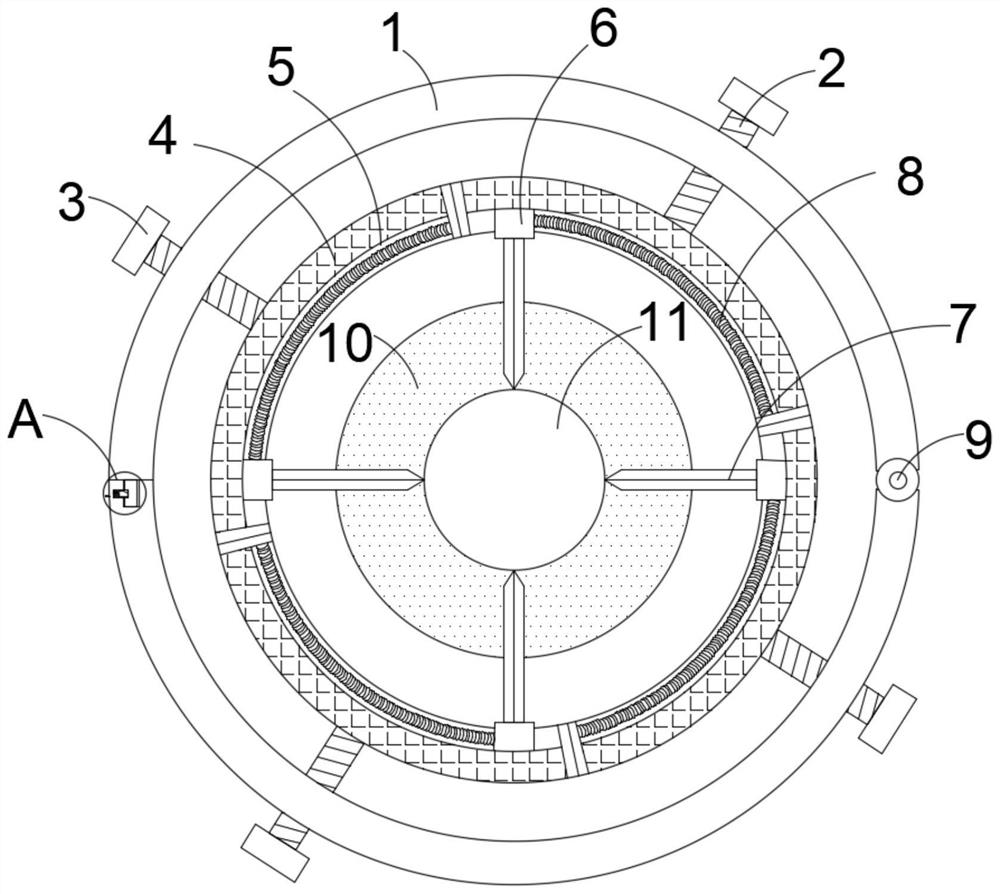

[0012]图1为本发明提出的一种电力电缆外接线用的快速剥皮装置的结构示意图；

[0013]图2为本发明提出的一种电力电缆外接线用的快速剥皮装置的侧面结构剖视图；

[0014]图3为图1中A处的结构示意图。

[0015]图中：1半环形板、2螺纹杆、3转柄、4弧形板、5弧形槽、6导电滑块、7刀片、8第一弹簧、9转轴、10绝缘层、11导电线芯、12伸缩槽、13横槽、14拉杆、15卡槽、16插板、17插槽、18卡板、19第二弹簧。

具体实施方式

[0016]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0017]参照图1-3，一种电力电缆外接线用的快速剥皮装置，包括两块半环形板1，两块半环形板1通过转轴9转动连接，且两块半环形板1上设有与之对应的卡接机构，卡接机构包括卡板18，一块半环形板1远离转轴9的一端固定设置有插板16，另一块半环形板1远离转轴9的一端开设有与插板16对应的插槽17，插槽17的一侧侧壁上开设有伸缩槽12，卡板18滑动设置在伸缩槽12内，且卡板18通过第二弹簧19与伸缩槽12的内壁相连，插板16靠近卡板18的一侧侧壁上开设有与卡板18对应的卡槽15，且卡板18靠近插板16的一端上壁呈倾斜设置，卡板18上设有与之对应的控制装置，控制装置包括拉杆14，拉杆14固定设置在卡板18远离插板16的一端侧壁上，且拉杆14滑动贯穿半环形板1的侧壁设置，通过卡板18与拉杆14的配合，实现了对两块半环形板1的快速打开和闭合，从而实现快速将装置安装在电缆的任意位置，大大提高了安装的效率，两块半环形板1内周向设置有若干弧形板4，若干弧形板4均采用聚苯硫醚材料制成，通过采用聚苯硫醚材质使得弧形板4强度较高，且绝缘性能好，有效的防止切割时出现触电的问题，大大保证了使用者的安全；若干弧形板4靠近半环形板1的一侧侧壁上均转动设置有螺纹杆2，若干螺纹杆2均转动贯穿半环形板1设置，两块半环形板1上开设有若干与螺纹杆2对应的螺纹孔，且若干螺纹杆2远离弧形板4的一端均固定设置有转柄3，若干弧形板4内设置有导电线芯11，导电线芯11的外侧套设有绝缘层10，若干弧形板4上设有与绝缘层10对应的切割装置，切割装置包括若干刀片7，每个弧形板4靠近绝缘层10的一侧侧壁上均对称开设有两个弧形槽5，且其中一块弧形板4上还开设有一个横槽13，若干刀片7通过导电滑块6分别滑动设置在弧形槽5和横槽13内，且若干导电滑块6均通过第一弹簧8分别与弧形槽5和横槽13的一端侧壁相连接，通过螺纹杆2与半环形板1的配合，实现了转动螺纹杆2带动弧形板4向绝缘层10移动，从而将刀片7压入绝缘层10，再通过刀片7、导电滑块6以及第一弹簧8的配合，实现当刀片7碰触到导电线芯11时，第一弹簧8通电收缩，从而完成对绝缘层10的周向切割和横向切割，进而实现了对电缆的快速剥皮，大大提高了外接线连接的效率。

[0018]本发明中，工作人员在对电缆进行外接线操作时，只需拉动拉杆14带动卡板18滑出卡槽15，即可将两块半环形板1打开，将装置套设在电缆上需要外接线的位置后，将插板16插入插槽17内直至卡板18卡入卡槽15内，即可将两块半环形板1闭合，闭合后，转动转柄3带动螺纹杆2转动，螺纹杆2转动带动弧形板4向绝缘层10靠近，从而带动刀片7压入绝缘层10，当各刀片7与导电线芯11接触时，通过刀片7与导电滑块6的配合，第一弹簧8通电，从而使得第一弹簧8收缩，从而带动导电滑块6沿着弧形槽5和横槽13进行滑动，进而带动刀片7进行两端周向切割和中间横向切割，进而使得弧形板4上两个弧形槽5之间的绝缘层10被切割下来，进而实现了对电缆的任意位置的快速剥皮，方便了外接线的连接，大大提高了外接线连接的效率。

[0019]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
