本发明公开了一种畜牧牛用蹭痒装置，包括密闭筒体，所述密闭筒体的上下两端分别转动连接有上转轴与下转轴，所述密闭筒体的筒壁内设有环形储液腔，所述密闭筒体上端设有与环形储液腔连通的进液口，所述进液口内螺纹连接有螺纹塞，所述密闭筒体的外壁等间距周向固定有多列橡胶凸起，所述密闭筒体的底部内设有装置腔，所述下转轴的上端延伸至装置腔内并固定有摩擦片，所述环形储液腔的底部内设有与其形状适配的环形活塞，所述环形活塞的下端与环形储液腔的底部间连接有多根形状记忆合金，所述形状记忆合金的上端与环形活塞转动连接。

权利要求

1.一种畜牧牛用蹭痒装置，包括密闭筒体(1)，其特征在于，所述密闭筒体(1)的上下两端分别转动连接有上转轴(2)与下转轴(8)，所述密闭筒体(1)的筒壁内设有环形储液腔(4)，所述密闭筒体(1)上端设有与环形储液腔(4)连通的进液口，所述进液口内螺纹连接有螺纹塞(3)，所述密闭筒体(1)的外壁等间距周向固定有多列橡胶凸起(18)，所述密闭筒体(1)的底部内设有装置腔(6)，所述下转轴(8)的上端延伸至装置腔(6)内并固定有摩擦片(7)，所述环形储液腔(4)的底部内设有与其形状适配的环形活塞(10)，所述环形活塞(10)的下端与环形储液腔(4)的底部间连接有多根形状记忆合金(5)，所述形状记忆合金(5)的上端与环形活塞(10)转动连接，所述装置腔(6)的内顶部嵌设有多个摩擦球(9)，所述摩擦球(9)与摩擦片(7)接触，所述形状记忆合金(5)的下端与摩擦球(9)连接，所述橡胶凸起(18)内设有空腔(20)，所述密闭筒体(1)的筒壁内周向设有多根与多列橡胶凸起(18)一一对应的吸液管(11)，所述吸液管(11)与环形储液腔(4)连通，所述吸液管(11)与空腔(20)间通过支管连通，所述橡胶凸起(18)的外侧中心处嵌设有与空腔(20)连通的出液管(19)，所述吸液管(11)与出液管(19)内均安装有单向阀。

2.根据权利要求1所述的一种畜牧牛用蹭痒装置，其特征在于，所述吸液管(11)与环形储液腔(4)的连接处低于环形活塞(10)的初始位置。

3.根据权利要求1所述的一种畜牧牛用蹭痒装置，其特征在于，所述上转轴(2)的下端延伸至密闭筒体(1)内并固定有不闭合导电框(14)，所述密闭筒体(1)相对的内壁分别固定有第一弧形磁片(16)与第二弧形磁片(15)，所述第一弧形磁片(16)与第二弧形磁片(15)相对一面分别为S极与N极，所述不闭合导电框(14)的不闭合两端均焊接有导电环(13)，所述密闭筒体(1)相对的内壁均固定有电刷(12)，两个所述电刷(12)分别与两个导电环(13)接触，所述电刷(12)的末端连接有导电线，所述密闭筒体(1)的外壁周向嵌设有多根灭菌灯(17)，所述灭菌灯(17)的两端分别与两根导电线串联。

说明书

一种畜牧牛用蹭痒装置

技术领域

[0001]本发明涉及畜牧业技术领域，尤其涉及一种畜牧牛用蹭痒装置。

背景技术

[0002]随着养殖业的不断发展，养殖规模日益扩大，在现代规模化的养殖业中，只能将牲畜圈禁在一定的区域内进行饲养，牲畜在区域内活动躺卧，身体上会沾上粪污、泥土、饲草等，导致牲畜的皮毛内容易寄生螨虫，各种病原体会造成动物的皮肤瘙痒，动物因奇痒难忍，便会倚靠墙体挪动身体进行蹭痒。

[0003]目前在牛的养殖棚中一般会准备牛体刷供牛蹭痒，但是现有的牛体刷一般由较多的毛刷组成，容易折断损坏，并且牛体刷仅仅起到蹭痒的作用，但是牛身体上的病菌以及虫子依然存在，得不到根本的驱除。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种畜牧牛用蹭痒装置，其能够根据牛蹭痒的程度，自动在蹭痒的过程中对牛身进行药物的涂抹，达到驱虫消毒的效果。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种畜牧牛用蹭痒装置，包括密闭筒体，所述密闭筒体的上下两端分别转动连接有上转轴与下转轴，所述密闭筒体的筒壁内设有环形储液腔，所述密闭筒体上端设有与环形储液腔连通的进液口，所述进液口内螺纹连接有螺纹塞，所述密闭筒体的外壁等间距周向固定有多列橡胶凸起，所述密闭筒体的底部内设有装置腔，所述下转轴的上端延伸至装置腔内并固定有摩擦片，所述环形储液腔的底部内设有与其形状适配的环形活塞，所述环形活塞的下端与环形储液腔的底部间连接有多根形状记忆合金，所述形状记忆合金的上端与环形活塞转动连接，所述装置腔的内顶部嵌设有多个摩擦球，所述摩擦球与摩擦片接触，所述形状记忆合金的下端与摩擦球连接，所述橡胶凸起内设有空腔，所述密闭筒体的筒壁内周向设有多根与多列橡胶凸起一一对应的吸液管，所述吸液管与环形储液腔连通，所述吸液管与空腔间通过支管连通，所述橡胶凸起的外侧中心处嵌设有与空腔连通的出液管，所述吸液管与出液管内均安装有单向阀。

[0007]优选地，所述吸液管与环形储液腔的连接处低于环形活塞的初始位置。

[0008]优选地，所述上转轴的下端延伸至密闭筒体内并固定有不闭合导电框，所述密闭筒体相对的内壁分别固定有第一弧形磁片与第二弧形磁片，所述第一弧形磁片与第二弧形磁片相对一面分别为S极与N极，所述不闭合导电框的不闭合两端均焊接有导电环，所述密闭筒体相对的内壁均固定有电刷，两个所述电刷分别与两个导电环接触，所述电刷的末端连接有导电线，所述密闭筒体的外壁周向嵌设有多根灭菌灯，所述灭菌灯的两端分别与两根导电线串联。

[0009]本发明与现有技术相比，其有益效果为：

[0010]1、在密闭筒体的外侧周向设有多列橡胶凸起，取代了毛刷，由于橡胶凸起质地更加坚硬，摩擦力较大，更加的耐用的同时，蹭痒的效果更好。

[0011]2、可往环形储液腔内装满畜牧用驱虫杀菌剂，当牛蹭痒速度较快，持续时间较长时，说明牛体上有寄生虫或者有较多的病原体，此时摩擦片与摩擦球长时间的摩擦，产生的大量热传递给形状记忆合金，形状记忆合金达到“变态温度”后产生扭曲形变，从而带动环形活塞下移，使吸液管打开，牛体不停的挤压橡胶凸起，空腔复位过程中产生负压将药液吸入，并在再次挤压时通过出液管挤入牛体上进行驱虫杀菌。

[0012]3、在牛体快速蹭密闭筒体时，密闭筒体快速转动，从而使不闭合导电框不停的切割磁感线，不闭合导电框、导电环、电刷、导电线与灭菌灯间形成闭合导电体，从而产生的感应电流启动灭菌灯照射牛体，进行进一步的驱虫杀菌。

附图说明

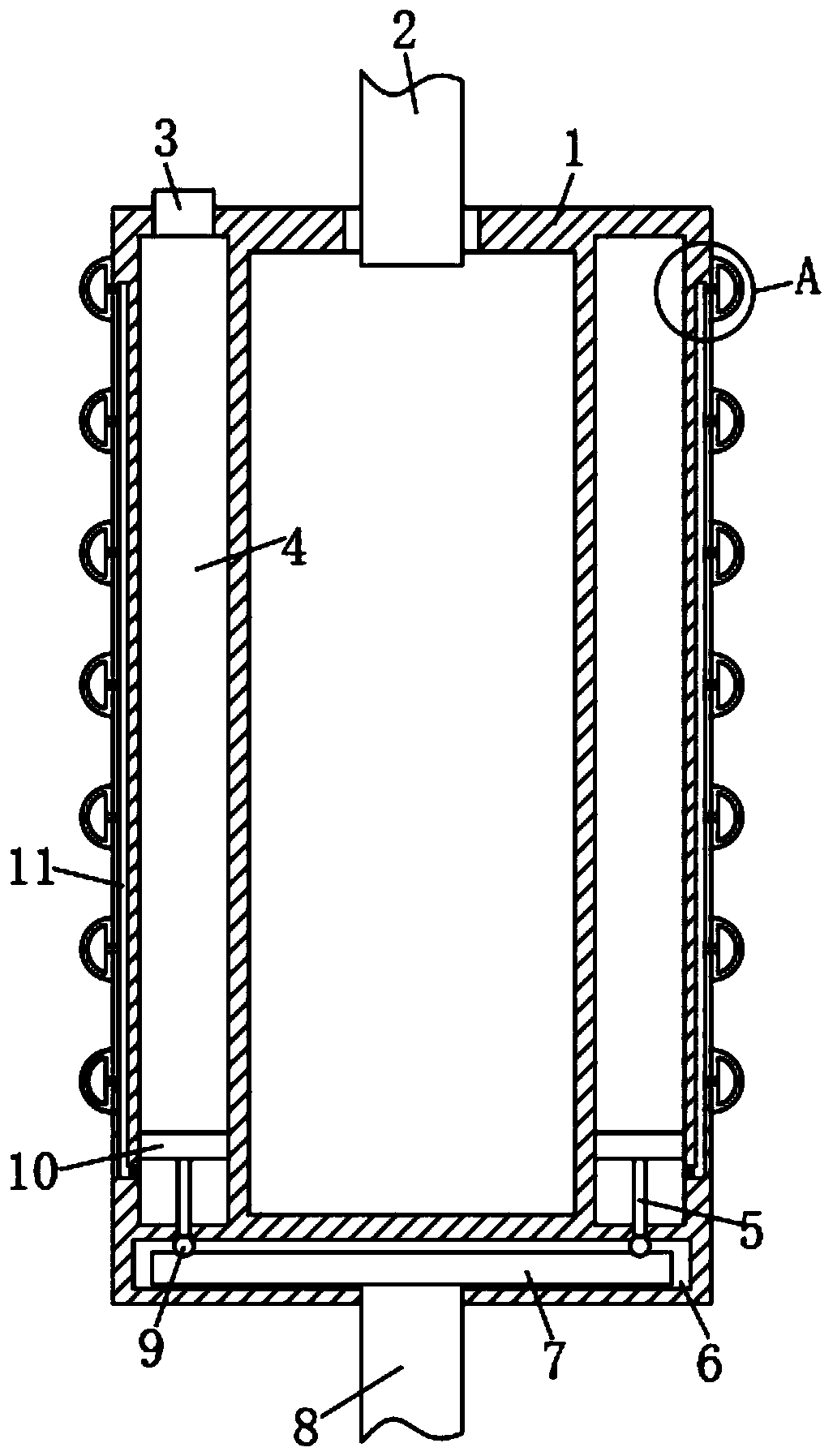

[0013]图1为本发明提出的一种畜牧牛用蹭痒装置的结构示意图；

[0014]图2为本发明提出的一种畜牧牛用蹭痒装置的形状记忆合金扭曲示意图；

[0015]图3为本发明提出的一种畜牧牛用蹭痒装置的A处结构放大示意图；

[0016]图4为本发明提出的一种畜牧牛用蹭痒装置的外表面示意图；

[0017]图5为本发明提出的一种畜牧牛用蹭痒装置的实施例二示意图；

[0018]图6为实施例二的外表面示意图。

[0019]图中：1密闭筒体、2上转轴、3螺纹塞、4环形储液腔、5形状记忆合金、6装置腔、7摩擦片、8下转轴、9摩擦球、10环形活塞、11吸液管、12电刷、13导电环、14不闭合导电框、15第二弧形磁片、16第一弧形磁片、17灭菌灯、18橡胶凸起、19出液管、20空腔。

具体实施方式

[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0021]实施例1：

[0022]参照图1-4，一种畜牧牛用蹭痒装置，包括密闭筒体1，密闭筒体1的上下两端分别转动连接有上转轴2与下转轴8，密闭筒体1的筒壁内设有环形储液腔4，密闭筒体1上端设有与环形储液腔4连通的进液口，进液口内螺纹连接有螺纹塞3，密闭筒体1的外壁等间距周向固定有多列橡胶凸起18，密闭筒体1的底部内设有装置腔6，下转轴8的上端延伸至装置腔6内并固定有摩擦片7，环形储液腔4的底部内设有与其形状适配的环形活塞10，环形活塞10的下端与环形储液腔4的底部间连接有多根形状记忆合金5，形状记忆合金5的上端与环形活塞10转动连接，装置腔6的内顶部嵌设有多个摩擦球9，摩擦球9与摩擦片7接触，形状记忆合金5的下端与摩擦球9连接。

[0023]橡胶凸起18内设有空腔20，密闭筒体1的筒壁内周向设有多根与多列橡胶凸起18一一对应的吸液管11，吸液管11与环形储液腔4连通，吸液管11与环形储液腔4的连接处低于环形活塞10的初始位置，轻微短暂的蹭痒时，无需进行药液的涂抹，吸液管11与空腔20间通过支管连通，橡胶凸起18的外侧中心处嵌设有与空腔20连通的出液管19，吸液管11与出液管19内均安装有单向阀。

[0024]本实施例中，将螺纹塞3旋下，往环形储液腔4内装满畜牧用驱虫杀菌药液，此时环形活塞10的位置高于吸液管11与环形储液腔4的连接处，在密闭筒体1的外侧周向设有多列橡胶凸起18，取代了毛刷，由于橡胶凸起18质地更加坚硬，摩擦力较大，更加的耐用的同时，蹭痒的效果更好，当牛长时间的蹭密闭筒体，且蹭的速度较快时，说明牛体上有寄生虫或者有较多的病原体，此时通过下转轴8带动摩擦片7快速的转动，由于转动速度快，频率高，摩擦片7长时间的与摩擦球9摩擦，摩擦球9产生大量的热量，传导给形状记忆合金5，当达到形状记忆合金5的“变态温度”后，形状记忆合金5产生扭曲形变，扭曲后的形状记忆合金5长度变小，从而带动环形活塞10下移至低于吸液管11与环形储液腔4的连接处，牛体不停的挤压橡胶凸起18，橡胶凸起18产生形变，空腔20内的空气通过出液管19排出，牛体离开橡胶凸起18，空腔20随橡胶凸起18复位，空腔20内产生负压将药液通过吸液管11与支管吸入内部，当牛在再次挤压时通过出液管19挤入牛体上进行驱虫杀菌，使用结束后，形状记忆合金5的温度降低到“变态温度”以下，进行复位，环形活塞10上移，从而在轻微短暂的蹭痒时，无需进行药液的涂抹。

[0025]实施例2：

[0026]参照图5-6，本实施例与实施例一的不同之处在于，上转轴2的下端延伸至密闭筒体1内并固定有不闭合导电框14，密闭筒体1相对的内壁分别固定有第一弧形磁片16与第二弧形磁片15，第一弧形磁片16与第二弧形磁片15相对一面分别为S极与N极，不闭合导电框14的不闭合两端均焊接有导电环13，密闭筒体1相对的内壁均固定有电刷12，两个电刷12分别与两个导电环13接触，电刷12的末端连接有导电线，密闭筒体1的外壁周向嵌设有多根灭菌灯17，灭菌灯17的两端分别与两根导电线串联。

[0027]本实施例中，在牛体快速蹭密闭筒体1时，密闭筒体1快速转动，从而使不闭合导电框14在上转轴2的带动下不停的转动，由于第一弧形磁片16与第二弧形磁片15相对面以及相吸，产生磁场，不闭合导电框14、导电环13、电刷12、导电线与灭菌灯17间形成闭合导电体，从而不停的切割磁感线产生感应电流，灭菌灯17通电点亮，照射到牛体表面，起到进一步的驱虫杀菌的作用。
