详情

摘要

本发明公开了一种自通风型畜牧养殖大棚天窗，包括窗框，所述窗框的侧壁上转动连接有玻璃窗，所述窗框的侧壁开设有通槽，所述通槽的内壁上转动连接有齿轮，且所述玻璃窗与齿轮同轴固定连接，所述所述通槽的内壁上滑动连接有与齿轮啮合的齿条，所述窗框的侧壁开设有条形腔，所述条形腔内密封滑动连接有滑塞，所述齿条延伸至条形腔内并与滑塞固定连接。本发明通过在天气炎热的夏季时养殖棚上方热空气聚集使得养殖棚内温度上升，并使靠近养殖棚内部条形腔内的热膨胀液受热膨胀，可推动滑塞及齿条移动进而推动齿轮转动，这样可在养殖棚内温度较高时将玻璃窗打开，达到通风的目的，既省心，又节能环保。

权利要求

1.一种自通风型畜牧养殖大棚天窗，包括窗框(1)，其特征在于，所述窗框(1)的侧壁上转动连接有玻璃窗(2)，所述窗框(1)的侧壁开设有通槽(3)，所述通槽(3)的内壁上转动连接有齿轮(4)，且所述玻璃窗(2)与齿轮(4)同轴固定连接，所述所述通槽(3)的内壁上滑动连接有与齿轮(4)啮合的齿条(5)，所述窗框(1)的侧壁开设有条形腔(6)，所述条形腔(6)内密封滑动连接有滑塞(7)，所述齿条(5)延伸至条形腔(6)内并与滑塞(7)固定连接，所述滑塞(7)与条形腔(6)形成的密闭空间内填充有热膨胀液。

2.根据权利要求1所述的一种自通风型畜牧养殖大棚天窗，其特征在于，所述窗框(1)的外壁上滑动连接有遮光板(8)，且所述窗框(1)的上端由透明材料制成，所述遮光板(8)上两侧壁上分别嵌设有第一铁块(9)与第二铁块(10)，所述滑塞(7)的侧壁上端嵌设有永磁铁(11)，所述玻璃窗(2)的侧壁开设有储水腔(12)，所述窗框(1)的上端固定连接雨水收集箱(13)，且所述雨水收集箱(13)通过橡胶软管与储水腔(12)连通，所述储水腔(12)内密封滑动连接有滑块(14)，所述滑块(14)的侧壁通过弹簧(15)弹性连接在储水腔(12)的内壁上，所述储水腔(12)的内底部开设有多个出水孔(16)。

3.根据权利要求1所述的一种自通风型畜牧养殖大棚天窗，其特征在于，所述通槽(3)的内壁上转动连接转轴(17)，且所述转轴(17)通过单向轴承与齿轮(4)同轴固定连接，所述转轴(17)上安装有盘簧(18)，所述转轴(17)侧壁上固定连接有多个轴流叶片(19)。

说明书

一种自通风型畜牧养殖大棚天窗

技术领域

[0001]本发明涉及养殖设备技术领域，尤其涉及一种自通风型畜牧养殖大棚天窗。

背景技术

[0002]畜牧养殖大棚主要针对肉鸡、肉鸭、肉牛、白鹅、鱼、虾、黄鳝等动物进行饲养，在养殖大棚的棚顶往往设置有天窗，以提高养殖大棚的通风及采光能力，进而提高养殖动物的质量。

[0003]在高温而多雨的夏季，仅仅通过打开养殖棚四壁的门窗难以将养殖棚内的热空气散发出去，因为夏季温度高，大部分热空气浮在养殖棚内上方，需要及时的开启养殖大棚上方的天窗，以保证大棚内的通风效果，防止养殖动物因通风不良而中暑；同时也需要在下雨时及时关闭天窗或防止棚内雨水堆积，滋生细菌而感染生病。现有的技术手段中，开关天窗时需要人工进行操作，需要人时刻关注天气的变化，来决定是否开启天窗，而人常常打开天窗后忘记关闭又或者关闭天窗后忘记开启。还有部分通过温控元件控制相关设备进行开关天窗，这种方式不仅设备成本高，而且部分安装在天窗上的电路元件易在长期的使用过程中容易遭受雨水侵蚀，造成设备内部短路而发生损坏，同时还需额外的电力驱动，耗费能源。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自通风型畜牧养殖大棚天窗。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种自通风型畜牧养殖大棚天窗，包括窗框，所述窗框的侧壁上转动连接有玻璃窗，所述窗框的侧壁开设有通槽，所述通槽的内壁上转动连接有齿轮，且所述玻璃窗与齿轮同轴固定连接，所述所述通槽的内壁上滑动连接有与齿轮啮合的齿条，所述窗框的侧壁开设有条形腔，所述条形腔内密封滑动连接有滑塞，所述齿条延伸至条形腔内并与滑塞固定连接，所述滑塞与条形腔形成的密闭空间内填充有热膨胀液。

[0007]优选地，所述窗框的外壁上滑动连接有遮光板，且所述窗框的上端由透明材料制成，所述遮光板上两侧壁上分别嵌设有第一铁块与第二铁块，所述滑塞的侧壁上端嵌设有永磁铁，所述玻璃窗的侧壁开设有储水腔，所述窗框的上端固定连接雨水收集箱，且所述雨水收集箱通过橡胶软管与储水腔连通，所述储水腔内密封滑动连接有滑块，所述滑块的侧壁通过弹簧弹性连接在储水腔的内壁上，所述储水腔的内底部开设有多个出水孔。

[0008]优选地，所述通槽的内壁上转动连接转轴，且所述转轴通过单向轴承与齿轮同轴固定连接，所述转轴上安装有盘簧，所述转轴侧壁上固定连接有多个轴流叶片。

[0009]本发明具有以下有益效果：

[0010]1、通过在天气炎热的夏季时养殖棚上方热空气聚集使得养殖棚内温度上升，并使靠近养殖棚内部条形腔内的热膨胀液受热膨胀，可推动滑塞及齿条移动进而推动齿轮转动，这样可在养殖棚内温度较高时将玻璃窗打开，达到通风的目的，既省心，又节能环保；

[0011]2、通过在下雨时，气温降低可使条形腔内的热膨胀液逐渐回缩，并拖动滑塞及齿条回移，进而带动齿轮反转，可将玻璃窗重新关上，避免雨水落在养殖棚内而造成棚内积水，滋生细菌而使养殖动物感染生病；

[0012]3、通过在白天正午时条形腔内的热膨胀液膨胀距离最远，并将滑塞推动至靠近第二铁块，拉动遮光板沿导向槽落下，阳光照射进条形腔内并进一步使条形腔内温度再次升高，热膨胀液再次膨胀并推动滑塞移动一段距离，滑塞移动至第一铁块位置处时，在磁力的作用下，使遮光板沿导向槽上移而将遮光板关闭，阻止阳光继续照射，热膨胀液温度逐渐下降并开始回缩至第二铁块位置处，又将遮光板打开，如此反复，从而使玻璃窗来回转动，可加速养殖棚内外空气流动，增强通风效果；

[0013]4、玻璃窗来回转动时，雨水收集箱内的水不断的进入储水腔内，储水腔内的水也随着玻璃窗的转动而不断的从出水孔内排出，这样可在白天正午时对养殖棚内多次浇水降温，保证养殖动物所处环境的温度比较适宜；

[0014]5、通过在玻璃窗的反复转动过程中，在单向轴承的作用下可推动转轴单向转动，进而使得转轴上的盘簧收缩储能，在盘簧收缩一定程度时可自行释放弹性势能，带动转轴及轴流叶片转动，可加速大棚内外的空气流动，从而提高通风效果。

附图说明

[0015]图1为本发明提出的一种自通风型畜牧养殖大棚天窗的结构示意图；

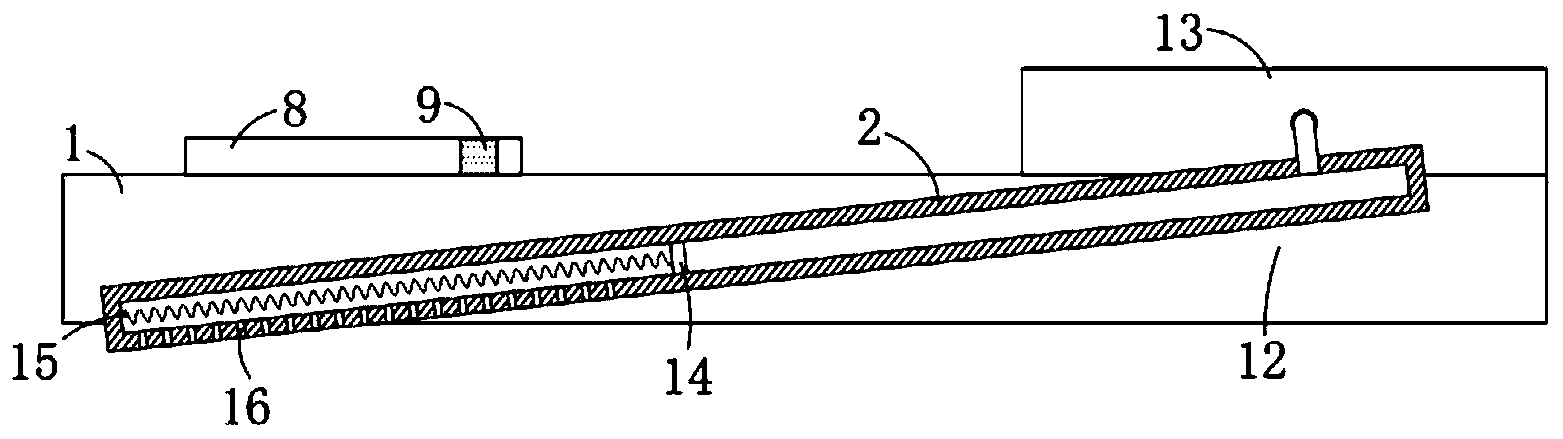

[0016]图2为本发明提出的一种自通风型畜牧养殖大棚天窗的侧面剖视结构示意图；

[0017]图3为本发明提出的一种自通风型畜牧养殖大棚天窗的A-A处剖视结构示意图；

[0018]图4为本发明提出的一种自通风型畜牧养殖大棚天窗的B-B处剖视结构示意图

[0019]图5为本发明提出的一种自通风型畜牧养殖大棚天窗的C-C处剖视结构示意图。

[0020]图中：1窗框、2玻璃窗、3通槽、4齿轮、5齿条、6条形腔、7滑塞、8遮光板、9第一铁块、10第二铁块、11永磁铁、12储水腔、13雨水收集箱、14滑块、15弹簧、16出水孔、17转轴、18盘簧、19轴流叶片、20导向槽、21导向块。

具体实施方式

[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0022]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0023]参照图1-5，一种自通风型畜牧养殖大棚天窗，包括窗框1，窗框1的侧壁上转动连接有玻璃窗2，窗框1的侧壁开设有通槽3，通槽3的内壁上转动连接有齿轮4，且玻璃窗2与齿轮4同轴固定连接，通槽3的内壁上滑动连接有与齿轮4啮合的齿条5，窗框1的侧壁开设有条形腔6，条形腔6内密封滑动连接有滑塞7，齿条5延伸至条形腔6内并与滑塞7固定连接，滑塞7与条形腔6形成的密闭空间内填充有热膨胀液，热膨胀液为膨胀系数较高的煤油。

[0024]需要说明的是，齿轮4通过阻尼转轴转动连接在窗框1的侧壁上，使玻璃窗2在无外力或外力较小的情况下不易发生转动，同时齿条5的长度可保证：

[0025]在夏季下雨时温度较低时，条形腔6内的煤油回缩距离较多，可带动滑塞7回移，从而带动齿条5从通槽3内移回条形腔6内，并不再拖动齿轮4转动，因此当温度比夏季下雨的温度还低时(如冬季)，玻璃窗2不会转动，因此在冬季时，本装置一直是关闭状态，可对养殖大棚进行保温。

[0026]窗框1的外壁上滑动连接有遮光板8，窗框1的侧壁上开设有导向槽20，导向槽20内滑动连接有导向块21，导向块21固定连接在遮光板8上，且窗框1的上端由透明材料制成，透明材料为透明玻璃板，遮光板8上两侧壁上分别嵌设有第一铁块9与第二铁块10，滑塞7的侧壁上端嵌设有永磁铁11，玻璃窗2的侧壁开设有储水腔12，窗框1的上端固定连接雨水收集箱13，且雨水收集箱13通过橡胶软管与储水腔12连通，储水腔12内密封滑动连接有滑块14，滑块14的侧壁通过弹簧15弹性连接在储水腔12的内壁上，储水腔12的内底部开设有多个出水孔16。

[0027]需要说明的是，雨水收集箱13的水在重力的作用可通过橡胶软管流入储水腔12内，且在滑塞7移动至B-B位置之前时，玻璃窗2的倾斜角度使弹簧15的弹力大于储水腔12内的水体对滑块14侧壁的压力，而滑塞7移动至B-B位置时，当玻璃窗2倾斜角度使得储水腔12内的水及滑块14对滑块14侧壁的压力大于弹簧15的弹力，可推动滑块14下移，储水腔12内的水可由多个出水孔16流出。

[0028]进一步的，由于煤油膨胀和回缩的速度较为缓慢，而白天正午最高温度的持续时间有限，因此玻璃窗2来回转动的次数较少，因此玻璃窗2侧壁上的储水腔12浇水的次数也受到限制，可以节省水资源。

[0029]通槽3的内壁上转动连接转轴17，且转轴17通过单向轴承与齿轮4同轴固定连接，转轴17上安装有盘簧18，转轴17侧壁上固定连接有多个轴流叶片19。

[0030]本发明中，当养殖棚内温度较高需要进行通风时，靠近大棚内的条形腔6内的热膨胀液受热膨胀，可推动滑塞7及齿条5移动，从而推动齿轮4转动使得玻璃窗2转动一定角度，将玻璃窗2打开并进行通风，而在下雨时，气温降低可使条形腔6内的热膨胀液逐渐回缩，并拖动滑塞7及齿条5回移，进而带动齿轮4反转，可将玻璃窗2重新关上。

[0031]在白天正午时，条形腔6内的热膨胀液可推动滑塞7移动至A-A位置处时，滑塞7上的永磁铁11将吸引遮光板8上的第二铁块10，使得遮光板8沿导向槽20下移如图3所示，阳光透过透明的窗框1照射进条形腔6内并使条形腔6内温度进一步升高，条形腔6内的热膨胀液进一步膨胀并再次推动滑塞7移动至B-B位置处，且此时玻璃窗2倾斜角度增大，储水腔12内的水推动滑块14下移并从出水孔内排出，当滑塞7移动至B-B位置时，滑塞7上的永磁铁11吸引第一铁块9使得遮光板8沿导向槽20上移，可关闭遮光板8，阻止阳光继续照射，条形腔6内的热膨胀液温度逐渐降低并带动滑塞7回缩至A-A位置处，同时玻璃窗2倾斜角度也逐渐减小，弹簧15推动滑块14上移，阻止水从储水腔12内流出，同时又将遮光板8打开，如此反复，可在白天正午时使玻璃窗2不断改变倾斜角度，可多次向大棚内进行浇水降温。

[0032]齿轮4来回转动的过程中，在单向轴承的作用下，可使得转轴17单向转动，并使安装在转轴17上的盘簧18收缩，并将动能储存为弹性势能，当转轴17停止转动时，盘簧18缓缓释放弹性势能，使得转轴17反向转动并带动多个轴流叶片19一起转动，可加速养殖棚内外的空气流动，从而提高通风效果。

[0033]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
