详情
摘要
本发明公开了一种振动式盲道引路砖，包括砖体，所述砖体上均匀开设有多个滑槽，每个所述滑槽内均滑动连接有引路条，每个所述滑槽侧壁上均开设有限位槽，且每个引路条的边沿均延伸至对应限位槽内，每个所述引路条下端均嵌设有第一磁环，每个所述限位槽底侧壁均嵌设有第二磁环，且第一磁环与对应第二磁环相对一侧磁极相同。本发明通过设置活动的引路条可以提高盲道的舒适度，同时利用引路条的移动使得音叉持续振动并传导至振动块上，使得盲人能够快速定位，防止盲人在盲道上跑偏，另外，在夜间利用引路条的移动发电点亮环形灯带，可以起到警示行人的作用，提高盲道的实用性。
权利要求
1.一种振动式盲道引路砖，包括砖体(1)，其特征在于，所述砖体(1)上均匀开设有多个滑槽(2)，每个所述滑槽(2)内均滑动连接有引路条(3)，每个所述滑槽(2)侧壁上均开设有限位槽(4)，且每个引路条(3)的边沿均延伸至对应限位槽(4)内，每个所述引路条(3)下端均嵌设有第一磁环(5)，每个所述限位槽(4)底侧壁均嵌设有第二磁环(6)，且第一磁环(5)与对应第二磁环(6)相对一侧磁极相同；每个所述滑槽(2)底部均开设有安装槽(7)，每个所述引路条(3)上端均开设有凹槽，每个所述凹槽内均设有振动块(11)，每个所述凹槽底壁上均开设有多个通道，每个所述通道内均滑动连接有连杆(12)，且每根连杆(12)的上端均与对应振动块(11)下端转动连接，每根所述连杆(12)下端均延伸至对应安装槽(7)内并固定连接有音叉(13)，每个所述安装槽(7)内均水平转动安装有转杆(8)，每根所述转杆(8)上均设有与对应音叉(13)配合的敲击机构。
2.根据权利要求1所述的一种振动式盲道引路砖，其特征在于，所述敲击机构包括转杆(8)上固定套设的多个齿轮(9)以及对应引路条(3)下端均匀连接的多个齿条(10)，且多个齿轮(9)均与对应齿条(10)啮合，所述转杆(8)上过盈配合有多个凸轮(14)，且每个凸轮(14)均位于对应音叉(13)的两个叉臂之间。
3.根据权利要求1所述的一种振动式盲道引路砖，其特征在于，所述砖体(1)的上端面嵌设有环形灯带(15)，所述安装槽(7)槽壁上对称设有两个微型发电机(16)，且两个微型发电机(16)的输入轴分别与转杆(8)的两端焊接。
说明书
一种振动式盲道引路砖
技术领域
[0001]本发明涉及市政建设技术领域，尤其涉及一种振动式盲道引路砖。
背景技术
[0002]盲道是专门帮助盲人行走的道路设施，引路转是一种带有直条状凸起的砖，用于铺直盲道，直条突起指向盲道方向，也就是走的时候沿着直条突起走，凸起可使盲杖和脚底产生感觉，便于指引视力残疾者安全地向前直线行走。
[0003]但是，传统的盲道地砖表面的凸起一般为硬质，盲人长时间行走在盲道上时，容易造成脚底肌肉酸痛，给盲人带来痛苦，不便于盲人的行走，同时会导致盲人的脚掌处的触觉灵敏度下降，从而容易使得盲人偏离盲道，发生意外和危险，另外，由于人的体格各异，不同体重的盲人对地砖上凸起的触感也不相同，有时很难形成压觉，使得盲道地砖的实际使用效果较差。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的盲人行走在盲道引路砖上时舒适度差，导向效果不明显的缺点，而提出的一种振动式盲道引路砖。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种振动式盲道引路砖，包括砖体，所述砖体上均匀开设有多个滑槽，每个所述滑槽内均滑动连接有引路条，每个所述滑槽侧壁上均开设有限位槽，且每个引路条的边沿均延伸至对应限位槽内，每个所述引路条下端均嵌设有第一磁环，每个所述限位槽底侧壁均嵌设有第二磁环，且第一磁环与对应第二磁环相对一侧磁极相同；
[0007]每个所述滑槽底部均开设有安装槽，每个所述引路条上端均开设有凹槽，每个所述凹槽内均设有振动块，每个所述凹槽底壁上均开设有多个通道，每个所述通道内均滑动连接有连杆，且每根连杆的上端均与对应振动块下端转动连接，每根所述连杆下端均延伸至对应安装槽内并固定连接有音叉，每个所述安装槽内均水平转动安装有转杆，每根所述转杆上均设有与对应音叉配合的敲击机构。
[0008]优选地，所述敲击机构包括转杆上固定套设的多个齿轮以及对应引路条下端均匀连接的多个齿条，且多个齿轮均与对应齿条啮合，所述转杆上过盈配合有多个凸轮，且每个凸轮均位于对应音叉的两个叉臂之间。
[0009]优选地，所述砖体的上端面嵌设有环形灯带，所述安装槽槽壁上对称设有两个微型发电机，且两个微型发电机的输入轴分别与转杆的两端焊接。
[0010]本发明的有益效果：
[0011]1、通过设置引路条与磁环，使得引路条悬浮在砖体上，当盲人踩踏在引路条上时，会使引路条微微下沉，起到缓冲的效果，相较于传统的硬质凸起，此引路条既能够起到引路的作用，同时还可以降低盲人长时间行走后凸起对盲人脚部造成的酸痛感。
[0012]2、通过设置敲击机构，随着盲人踩踏引路条，引路条带动转杆转动，转杆通过凸轮间歇的敲击音叉，使得音叉持续的振动，音叉通过连杆带动振动块振动，使踩踏在引路条上的盲人能够持续感受到振动块的振动，辅助盲人快速定位，防止盲人在盲道上跑偏。
[0013]3、通过设置微型发电机与环形灯带，利用转杆的转动带动微型发电机发电供给环形灯带，从而将环形灯带点亮，则随着盲人行走在盲道上，地砖上的环形灯带发光，在夜间时，使得行人能够注意到行走在盲道上的盲人，从而避免盲道被占用影响盲人的行走，既节能环保，又提高了盲道的实用性。
[0014]综上所述，本发明通过设置活动的引路条可以提高盲道的舒适度，同时利用引路条的移动使得音叉持续振动并传导至振动块上，使得盲人能够快速定位，防止盲人在盲道上跑偏，另外，在夜间利用引路条的移动发电点亮环形灯带，可以起到警示行人的作用，提高盲道的实用性。
附图说明

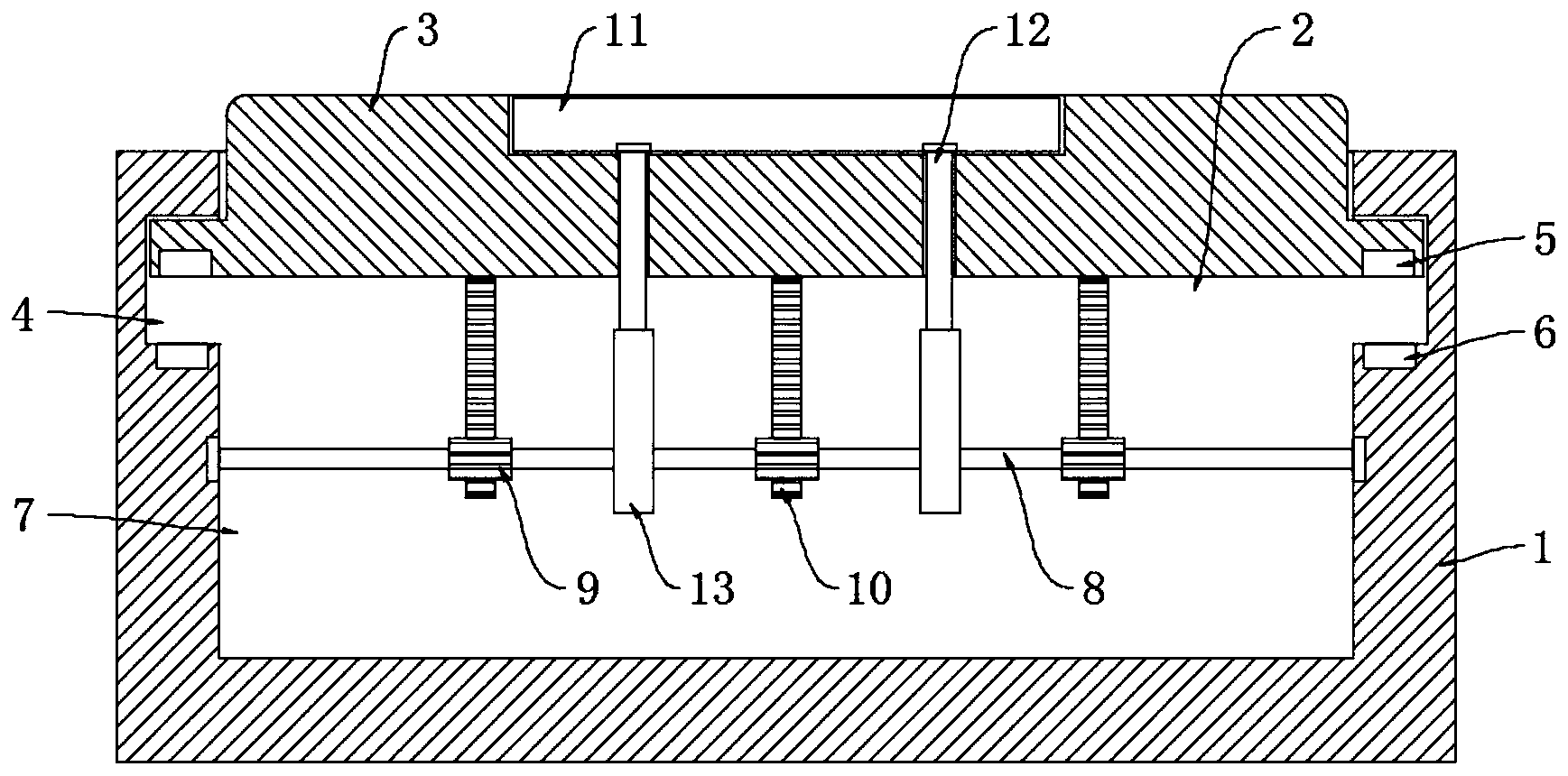

[0015]图1为本发明提出的一种振动式盲道引路砖实施例1的结构示意图；
[0016]图2为本发明提出的一种振动式盲道引路砖实施例1中敲击机构的部分结构示意图；
[0017]图3为本发明提出的一种振动式盲道引路砖实施例1的外部结构示意图；
[0018]图4为本发明提出的一种振动式盲道引路砖实施例2的结构示意图。
[0019]图中：1砖体、2滑槽、3引路条、4限位槽、5第一磁环、6第二磁环、7安装槽、8转杆、9齿轮、10齿条、11振动块、12连杆、13音叉、14凸轮、15环形灯带、16微型发电机。
具体实施方式
[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0021]实施例1
[0022]参照图1-3，一种振动式盲道引路砖，包括砖体1，砖体1上横向平行均匀开设有多个滑槽2，每个滑槽2内均滑动连接有引路条3，每个滑槽2侧壁上均开设有限位槽4，且每个引路条3的边沿均延伸至对应限位槽4内，每个引路条3下端均嵌设有第一磁环5，每个限位槽4底侧壁均嵌设有第二磁环6，且第一磁环5与对应第二磁环6相对一侧磁极相同，则引路条3在第一磁环5与第二磁环6的斥力作用下其侧壁与限位槽4上槽壁相抵，此时引路条3上端面与砖体1上端面所处水平面之间的高度差为5mm；
[0023]每个滑槽2底部均开设有安装槽7，每个引路条3上端均开设有凹槽，每个凹槽内均设有振动块11，且振动块11侧壁与凹槽之间填充有硅胶，可以保证砖体1内部的密封性，每个凹槽底壁上均开设有多个通道，每个通道内均滑动连接有连杆12，且每根连杆12的上端均与对应振动块11下端转动连接，且通道为扇形，从而方便连杆12在通道内转动，每根连杆12下端均延伸至对应安装槽7内并固定连接有音叉13，连杆12与振动块11均为金属材质制成，可以降低振动能量在传导过程中的损耗，每个安装槽7内均水平转动安装有转杆8，每根转杆8上均设有与对应音叉13配合的敲击机构。
[0024]本实施例中，敲击机构包括转杆8上固定套设的多个齿轮9以及对应引路条3下端均匀连接的多个齿条10，且多个齿轮9均与对应齿条10啮合，转杆8上过盈配合有多个凸轮14，且每个凸轮14均位于对应音叉13的两个叉臂之间，凸轮14可采用金属材质制成，从而提高音叉13被敲击时的振动幅度。
[0025]本实施例中，当盲人踩踏在引路条3上时，在盲人自身重力作用下，引路条3向下移动，引路条3通过齿条10带动齿轮9转动，齿轮9带动转杆8转动，转杆8带动多个凸轮14转动，则凸轮14间歇的敲击音叉13的两个叉臂，使得音叉13剧烈的振动，多个音叉13通过与之连接的连杆12将振动持续的传导至振动块11上，则盲人在向下踩踏引路条3的过程中，会持续感受到来自引路条3的振动，使得盲人能够迅速确定自己的位置，当盲人离开引路条3时，引路条3在第一磁环5与第二磁环6之间的磁性斥力作用下复位。
[0026]实施例2
[0027]参照图4，本实施例与实施例1的不同之处在于：砖体1的上端面嵌设有环形灯带15，环形灯带15可采用LED灯珠制成，LED灯珠只需较小的电流即可将其点亮，安装槽7槽壁上对称设有两个微型发电机16，微型发电机16为交流发电机，且两个微型发电机16的输入轴分别与转杆8的两端焊接，两个微型发电机16的输出端均通过导线与环形灯带15电性连接。
[0028]本实施例中，在齿轮9带动转杆8转动时，转杆8带动微型发电机16的输入轴转动时，微型发电机16产生交流电并经导线传到环形灯带15上，则环形灯带15被点亮发光，在夜间时，能够使得行人注意到行走在盲道上的盲人，从而避免盲道被占用影响盲人的行走。
[0029]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
