本发明公开了一种海滨遮阳篷，包括埋设在海滩上的T形柱，所述T形柱内开设有液压腔，所述液压腔内填充有液压油，所述T形柱的顶端焊接有顶板，所述顶板的底部对称设置有两个转动板，两个所述转动板分别通过第一转轴转动连接在顶板的底部,所述T形柱内开设有安装腔，所述安装腔内对称设置有固定杆，两个所述固定杆的两端分别固定连接在安装腔内两相对的内侧壁上，两个所述固定杆上均套设并滑动连接有滑环。本发明中当游客躺上躺椅时，遮阳篷能得以撑开对游客进行遮阳，也能在游客离开后，将遮阳篷收纳合拢，这样也使得在海滨暴风雨来临时恶劣天气不会对遮阳篷造成实质性破坏，起到了对遮阳篷的保护功效。
权利要求
1.一种海滨遮阳篷，包括埋设在海滩上的T形柱(2)，其特征在于，所述T形柱(2)内开设有液压腔(7)，所述液压腔(7)内填充有液压油，所述T形柱(2)的顶端焊接有顶板(1)，所述顶板(1)的底部对称设置有两个转动板(4)，两个所述转动板(4)分别通过第一转轴转动连接在顶板(1)的底部,所述T形柱(2)内开设有安装腔(15)，所述安装腔(15)内对称设置有固定杆(20)，两个所述固定杆(20)的两端分别固定连接在安装腔(15)内两相对的内侧壁上，两个所述固定杆(20)上均套设并滑动连接有滑环(18)，所述T形柱(2)竖直端的两侧侧壁上开设有与安装腔(15)连通的两个安装口(16)，两个所述滑环(18)的外侧壁上均通过第二转轴转动连接有连接杆(3)，两个所述连接杆(3)远离滑环(18)的一端分别穿过两个安装口(16)向外延伸并铰接在两个转动板(4)的侧壁上，所述转动板(4)靠近T形柱(2)的一侧表面固定连接有磁铁(5)，所述T形柱(2)的横直端上对称开设有与液压腔(7)连通的第一通孔，所述第一通孔内插设并滑动连接有竖杆(8)，所述竖杆(8)的下端面固定连接有第一活塞板(11)，所述第一活塞板(11)的外侧壁与液压腔(7)的内侧壁之间滑动连接，所述竖杆(8)的上端面固定连接有躺椅(9)，所述躺椅(9)的底部沿竖杆(8)的轴线对称设置有两个弹簧(10)，两个所述弹簧(10)均与躺椅(9)的底壁固定连接，两个所述弹簧(10)远离躺椅(9)的一端均固定连接在T形柱(2)的横直端表面上，所述安装腔(15)的内底壁上开设有与液压腔(7)连通的第二通孔，所述第二通孔内插设并滑动连接有滑杆(21)，所述滑杆(21)的下端面固定连接有第二活塞板(12)，所述第二活塞板(12)的外侧壁与液压腔(7)的内侧壁之间滑动连接，所述滑杆(21)的上端面固定连接有抵板(19)，所述抵板(19)的上表面与滑环(18)的底壁相抵，所述T形柱(2)竖直端的两侧对称设置有固定块(13)，所述固定块(13)固定连接在T形柱(2)竖直端的侧壁上，所述躺椅(9)靠近T形柱(2)竖直端的一侧侧壁上固定连接有L形插杆(6)，所述L形插杆(6)的竖直端向上延伸贯穿固定块(13)后并固定连接有抵杆(14)。
2.根据权利要求1所述的一种海滨遮阳篷，其特征在于，所述固定块(13)的上侧侧壁开设有与L形插杆(6)匹配设置的第三通孔，所述L形插杆(6)的外侧侧壁与第三通孔的内壁之间滑动连接。
3.根据权利要求1所述的一种海滨遮阳篷，其特征在于，所述安装腔(15)的内侧壁上固定连接有T形限位块(17)，所述T形限位块(17)横直端的外侧壁上通过环氧树脂胶粘剂固定连接有橡胶缓震垫。
4.根据权利要求1所述的一种海滨遮阳篷，其特征在于，所述固定块(13)为铁磁性材料制成。
5.根据权利要求1所述的一种海滨遮阳篷，其特征在于，所述T形柱(2)与顶板(1)均为表面涂有防锈层的不锈钢件。
6.根据权利要求1所述的一种海滨遮阳篷，其特征在于，所述滑杆(21)与竖杆(8)均为钢铸件。
说明书
一种海滨遮阳篷
技术领域
[0001]本发明涉及遮阳篷技术领域，尤其涉及一种海滨遮阳篷。
背景技术
[0002]海滨位于陆地与大海之间的前沿线，它更正式的说法是潮汐中间的地带。水的运动形成了海滨的界线，海浪打击的最高点是海滨的上界，它的下界是由低潮的最底线形成的。海滨是很多海洋生物栖息的地方，螃蟹是海滨最常见的东西，它是为数不多的穿过这一潮汐中间地带的生物之一。世界各地的海滨充满了特有的风韵，从轻轻的海风到肆虐的飓风，它们将海滨的岩石雕刻得千姿百态。海浪也将一些海岸线冲刷得形态各异，澳大利亚著名的舵口和拱桥就是海浪在海滨留下的杰作。
[0003]海滨容易遇到大的风暴天气，在风暴天气情况下，海滨设置的遮阳棚处于撑开状态时，其与风的接触面积变大，受到的压力随之也变大，这样遮阳棚就存在被大风吹移或是吹毁的可能，造成损毁，在暴风雨过后还需要重新铺设遮阳棚，造成不必要的经济损失。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，如：海滨容易遇到大的风暴天气，在风暴天气情况下，海滨设置的遮阳棚处于撑开状态时，其与风的接触面积变大，受到的压力随之也变大，这样遮阳棚就存在被大风吹移或是吹毁的可能，造成损毁，在暴风雨过后还需要重新铺设遮阳棚，造成不必要的经济损失，而提出的一种海滨遮阳篷。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种海滨遮阳篷，包括埋设在海滩上的T形柱，所述T形柱内开设有液压腔，所述液压腔内填充有液压油，所述T形柱的顶端焊接有顶板，所述顶板的底部对称设置有两个转动板，两个所述转动板分别通过第一转轴转动连接在顶板的底部,所述T形柱内开设有安装腔，所述安装腔内对称设置有固定杆，两个所述固定杆的两端分别固定连接在安装腔内两相对的内侧壁上，两个所述固定杆上均套设并滑动连接有滑环，所述T形柱竖直端的两侧侧壁上开设有与安装腔连通的两个安装口，两个所述滑环的外侧壁上均通过第二转轴转动连接有连接杆，两个所述连接杆远离滑环的一端分别穿过两个安装口向外延伸并铰接在两个转动板的侧壁上，所述转动板靠近T形柱的一侧表面固定连接有磁铁，所述T形柱的横直端上对称开设有与液压腔连通的第一通孔，所述第一通孔内插设并滑动连接有竖杆，所述竖杆的下端面固定连接有第一活塞板，所述第一活塞板的外侧壁与液压腔的内侧壁之间滑动连接，所述竖杆的上端面固定连接有躺椅，所述躺椅的底部沿竖杆的轴线对称设置有两个弹簧，两个所述弹簧均与躺椅的底壁固定连接，两个所述弹簧远离躺椅的一端均固定连接在T形柱的横直端表面上，所述安装腔的内底壁上开设有与液压腔连通的第二通孔，所述第二通孔内插设并滑动连接有滑杆，所述滑杆的下端面固定连接有第二活塞板，所述第二活塞板的外侧壁与液压腔的内侧壁之间滑动连接，所述滑杆的上端面固定连接有抵板，所述抵板的上表面与滑环的底壁相抵，所述T形柱竖直端的两侧对称设置有固定块，所述固定块固定连接在T形柱竖直端的侧壁上，所述躺椅靠近T形柱竖直端的一侧侧壁上固定连接有L形插杆，所述L形插杆的竖直端向上延伸贯穿固定块后并固定连接有抵杆。
[0007]优选的，所述固定块的上侧侧壁开设有与L形插杆匹配设置的第三通孔，所述L形插杆的外侧侧壁与第三通孔的内壁之间滑动连接。
[0008]优选的，所述安装腔的内侧壁上固定连接有T形限位块，所述T形限位块横直端的外侧壁上通过环氧树脂胶粘剂固定连接有橡胶缓震垫。
[0009]优选的，所述固定块为铁磁性材料制成。
[0010]优选的，所述T形柱与顶板均为表面涂有防锈层的不锈钢件。
[0011]优选的，所述滑杆与竖杆均为钢铸件。
[0012]本发明中，当游客躺上躺椅，第一活塞板下降，促使第二活塞板获得抬升，这样滑杆被抬起得以促使转动板被撑开进行对游客的遮阳，还能在游客离开躺椅后，实现转动板的折叠合拢，并加之磁铁与固定块的配合进一步稳定转动板的合拢状态，避免暴风雨带来的强风损毁遮阳篷；
[0013]安装腔的内侧壁上固定连接有T形限位块，T形限位块横直端的外侧壁上通过环氧树脂胶粘剂固定连接有橡胶缓震垫，避免滑环与T形限位块急速碰撞造成剧烈声响，影响游客的观景体验。
附图说明

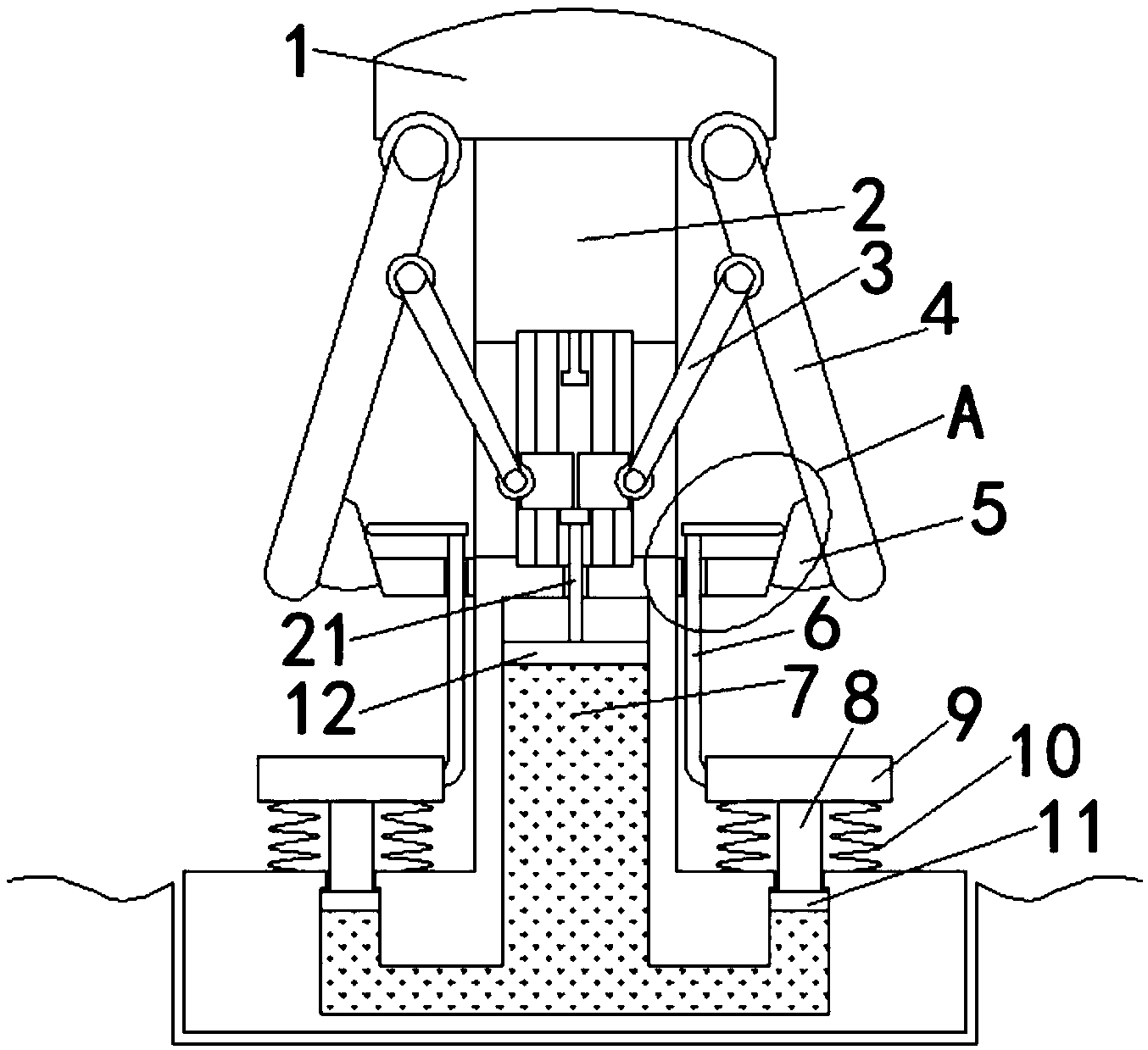

[0014]图1为本发明提出的一种海滨遮阳篷未撑开时的结构示意图；
[0015]图2为图1中A处的放大图；
[0016]图3为本发明提出的一种海滨遮阳篷撑开时的结构示意图；
[0017]图4为本发明提出的一种海滨遮阳篷撑开时的局部结构示意图。
[0018]图中：1顶板、2 T形柱、3连接杆、4转动板、5磁铁、6 L形插杆、7液压腔、8竖杆、9躺椅、10弹簧、11第一活塞板、12第二活塞板、13固定块、14抵杆、15安装腔、16安装口、17 T形限位块、18滑环、19抵板、20固定杆、21滑杆。
具体实施方式
[0019]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0020]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0021]参照图1-4，一种海滨遮阳篷，包括埋设在海滩上的T形柱2，T形柱2内开设有液压腔7，液压腔7内填充有液压油，T形柱2的顶端焊接有顶板1，顶板1的底部对称设置有两个转动板4，两个转动板4分别通过第一转轴转动连接在顶板1的底部,T形柱2内开设有安装腔15，安装腔15内对称设置有固定杆20，两个固定杆20的两端分别固定连接在安装腔15内两相对的内侧壁上，两个固定杆20上均套设并滑动连接有滑环18，T形柱2竖直端的两侧侧壁上开设有与安装腔15连通的两个安装口16，两个滑环18的外侧壁上均通过第二转轴转动连接有连接杆3，两个连接杆3远离滑环18的一端分别穿过两个安装口16向外延伸并铰接在两个转动板4的侧壁上，转动板4靠近T形柱2的一侧表面固定连接有磁铁5，T形柱2的横直端上对称开设有与液压腔7连通的第一通孔，第一通孔内插设并滑动连接有竖杆8，竖杆8的下端面固定连接有第一活塞板11，第一活塞板11的外侧壁与液压腔7的内侧壁之间滑动连接，竖杆8的上端面固定连接有躺椅9，躺椅9的底部沿竖杆8的轴线对称设置有两个弹簧10，两个弹簧10均与躺椅9的底壁固定连接，两个弹簧10远离躺椅9的一端均固定连接在T形柱2的横直端表面上，安装腔15的内底壁上开设有与液压腔7连通的第二通孔，第二通孔内插设并滑动连接有滑杆21，滑杆21的下端面固定连接有第二活塞板12，第二活塞板12的外侧壁与液压腔7的内侧壁之间滑动连接，滑杆21的上端面固定连接有抵板19，抵板19的上表面与滑环18的底壁相抵，T形柱2竖直端的两侧对称设置有固定块13，固定块13固定连接在T形柱2竖直端的侧壁上，躺椅9靠近T形柱2竖直端的一侧侧壁上固定连接有L形插杆6，L形插杆6的竖直端向上延伸贯穿固定块13后并固定连接有抵杆14，固定块13的上侧侧壁开设有与L形插杆6匹配设置的第三通孔，L形插杆6的外侧侧壁与第三通孔的内壁之间滑动连接。
[0022]安装腔15的内侧壁上固定连接有T形限位块17，T形限位块17横直端的外侧壁上通过环氧树脂胶粘剂固定连接有橡胶缓震垫，避免滑环18与T形限位块17急速碰撞造成剧烈声响，影响游客的观景体验，固定块13为铁磁性材料制成，配合与磁铁5相吸附，达到对合拢的转动板4的进一步稳固，T形柱2与顶板1均为表面涂有防锈层的不锈钢件，海滨湿气大，这样可以避免遮阳篷主体锈蚀，影响遮阳篷主体的稳定性，滑杆21与竖杆8均为钢铸件，强度高，抗冲击性能强。
[0023]本发明中，游客坐上躺椅9时，会有两个同步进行的传动过程，一方面躺椅9受压力下降，躺椅9下降使得第一活塞板11下降，第一活塞板11下降使得T形柱2内的液压油上升抵压第二活塞板12，第二活塞板12被抵压抬升促使滑杆21滑动抬升，滑杆21抬升使得抵板19抵压两个对称设置的滑环18，滑环18在安装腔15上滑升的过程也就是转动板4绕顶板1底部进行转动撑开的过程，当滑环18抵到滑环18底部时，滑环18停止滑升，转动板4的撑开状态也被限定住，可以发挥遮阳效果了，另一方面竖杆8下降使得连接在竖杆8上的L形插杆6同步下降，在转动板4未撑开时，磁铁5与固定块13相吸附，L形插杆6同步下降使得抵杆14也跟着下降，抵杆14的倾斜端得以将固定块13与磁铁5之间的相吸附状态逐渐切开，这样转动板4也能顺利第一撑开，当暴风雨来临时，游客从竖杆8上离开，也会有两个同步进行的传动过程，一方面，在弹簧10的作用力下躺椅9抬升至最初状态，第一活塞板11也获得抬升，液压腔7内与第二活塞板12接触的液压油液面下降，第二活塞板12相应地跟着下降，随之的是滑杆21都跟着下降，这样转动板4逐渐转动合拢，遮阳棚逐渐收拢聚合，另一方面，躺椅9抬升带动L形插杆6抬升，使得抵杆14的倾斜面获得抬升并不再抵压推离磁铁5，固定块13与收下的转动板4上的磁铁5相吸附进一步紧密了转动板4收回状态时的稳定性，这样暴风雨对遮阳棚的影响降至最低。
