本发明属于大数据技术领域，尤其是涉及一种大数据管理的作业设备，包括机体，机体内设有第一腔室，机体的下端设有用于种子翻搅槽，第一腔室内设有传动机构，传动机构的下端固定连接有蜗杆，蜗杆的下端穿过第一腔室的底部并延伸至翻搅槽内，翻搅槽内滑动密封连接有筛种板，筛种板的上端固定连接有套筒，蜗杆插设于套筒内，套筒的前后两端内壁分别与蜗杆的前后两端侧壁固定连接，套筒的环形侧壁上固定连接有多块翻搅叶，套筒上同轴固定连接有升降机构，翻搅槽内设有顶动机构，顶动机构的前端两端分别与翻搅槽的前后两端内壁转动连接。优点在于：本发明不仅能有效的提高种子的筛选效果，而且还能对播种后的种子进行喷洒水。
权利要求
1.一种大数据管理的作业设备，包括机体(1)，其特征在于，所述机体(1)内设有第一腔室(2)，所述机体(1)的下端设有用于种子翻搅槽(4)，所述第一腔室(2)内设有传动机构(5)，所述传动机构(5)的下端固定连接有蜗杆(6)，所述蜗杆(6)的下端穿过第一腔室(2)的底部并延伸至翻搅槽(4)内，所述翻搅槽(4)内滑动密封连接有筛种板(7)，所述筛种板(7)的上端固定连接有套筒(8)，所述蜗杆(6)插设于套筒(8)内，所述套筒(8)的前后两端内壁分别与蜗杆(6)的前后两端侧壁固定连接，所述套筒(8)的环形侧壁上固定连接有多块翻搅叶(9)，所述套筒(8)上同轴固定连接有升降机构(10)，所述翻搅槽(4)内设有顶动机构(11)，所述顶动机构(11)的前端两端分别与翻搅槽(4)的前后两端内壁转动连接，所述顶动机构(11)的下端与升降机构(10)相抵接触，所述顶动机构(11)与蜗杆(6)传动连接，所述翻搅槽(4)的顶面固定连接有多个弹性机构(12)，所述弹性机构(12)的下端与升降机构(10)滑动连接，所述机体(1)内设有喷洒机构(13)，所述喷洒机构(13)设置于翻搅槽(4)的后侧机体(1)内，所述顶动机构(11)的后端穿过翻搅槽(4)的内壁并与喷洒机构(13)固定连接。
2.根据权利要求1所述的大数据管理的作业设备，其特征在于，所述套筒(8)的前后两端内壁上均竖直设有第一滑槽(14)，两个所述第一滑槽(14)内均设有第一滑块(15)，两块所述第一滑块(15)的侧壁分别与蜗杆(6)的前后两端内壁固定连接。
3.根据权利要求1所述的大数据管理的作业设备，其特征在于，所述升降机构(10)包括同轴固定连接于套筒(8)上的第一环形板(16)，所述第一环形板(16)的上端固定连接有多根支撑杆(17)，多根所述支撑杆(17)呈环形排列，多根所述支撑杆(17)的上端固定连接有第二环形板(18)，所述第二环形板(18)的上端与顶动机构(11)的下端相抵接触，所述第一环形板(16)的上端与弹性机构(12)的下端滑动连接。
4.根据权利要求3所述的大数据管理的作业设备，其特征在于，所述第一环形板(16)的上端设有第二滑槽(24)，所述第二滑槽(24)为环形槽，所述第二滑槽(24)设置于第二环形板(18)的内侧，所述第二滑槽(24)内设有与弹性机构(12)一一对应的第二滑块(25)，所述第二滑块(25)的上端与弹性机构(12)的下端固定连接。
5.根据权利要求4所述的大数据管理的作业设备，其特征在于，所述弹性机构(12)包括固定连接与翻搅槽(4)顶面上的第一伸缩杆(22)，所述第一伸缩杆(22)设置于第二环形板(18)内侧，所述第一伸缩杆(22)的下端与第二滑块(25)的上端固定连接，所述第一伸缩杆(22)上套接有弹簧(23)。
6.根据权利要求3所述的大数据管理的作业设备，其特征在于，所述顶动机构(11)包括设置于翻搅槽(4)内的转动杆(19)，所述转动杆(19)的前端与翻搅槽(4)的前端内壁转动连接，所述转动杆(19)的后端穿过翻搅槽(4)的后端内壁并与喷洒机构(13)固定连接，所述转动杆(19)上同轴固定连接有两个凸轮(20)，所述凸轮(20)的下端与第二环形板(18)的上端相抵接触，所述转动杆(19)上同轴固定连接有蜗轮(21)，所述蜗轮(21)设置于两个凸轮(20)之间的转动杆(19)上，所述蜗轮(21)与蜗杆(6)啮合。
7.根据权利要求1所述的大数据管理的作业设备，其特征在于，所述喷洒机构(13)包括设置于机体(1)内的第二腔室(26)，所述转动杆(19)的后端位于第二腔室(26)内，所述第二腔室(26)内设有往复机构(27)，所述往复机构(27)固定连接于转动杆(19)的后端侧壁上，所述第二腔室(26)内滑动密封连接有活塞板(28)，所述活塞板(28)位于往复机构(27)的下方，所述活塞板(28)的上端固定连接有多根第二伸缩杆(29)，所述第二伸缩杆(29)的上端与第二腔室(26)的顶面固定连接，所述活塞板(28)的上端与往复机构(27)的传动端转动连接，所述第二腔室(26)的后端内壁上设有多个内外连通的多个第一通孔和多个第二通孔，所述第一通孔和第二通孔均位于活塞板(28)的下方，所述第二通孔位于第一通孔的上方，所述第一通孔内固定安装有第一单向压力阀(30)，所述第二通孔内固定安装有第二单向压力阀(31)，所述第二腔室(26)内存储有水。
8.根据权利要求7所述的大数据管理的作业设备，其特征在于，所述往复机构(27)包括固定连接于转动杆(19)后端侧壁上的圆盘(3)，所述圆盘(3)的后端侧壁上转动连接有连动杆(32)，所述连动杆(32)的下端与活塞板(28)的上端转动连接。
说明书
一种大数据管理的作业设备
技术领域
[0001]本发明属于大数据技术领域，尤其是涉及一种大数据管理的作业设备。
背景技术
[0002]农业大数据包括天气数据、GPS数据、土壤细节、种子和作物药剂等，充分利用这些数据对于土地进行长期管理和短期模拟，有助于实现产量和利润的大化。其中，播种作业就需要在了解天气、土壤等要素数据的基础上进行，选择合适的天气，土壤湿度也要适于播种。
[0003]经检索，中国专利授权号：CN107466557B公开了一种大数据管理的作业设备，包括基体以及固定安装在基体内的播种机，播种机左侧顶面上固定设置有锥斗，锥斗底部的播种机顶面内相通设有导口，导口底部的播种机内设有向下伸长设置的翻动腔，播种机右侧底面内设有播种口，播种口顶部相通设有翻搅腔，翻动腔底部伸长尾部右侧与翻搅腔左侧顶部之间相通设有斜道，斜道内顶壁相通设有向上伸长设置的导引槽，导引槽内配合连接有左右伸长设置的第一旋杆，第一旋杆左侧伸长部通穿翻动腔与导引槽之间的播种机内壁体，且与播种机内壁体回旋配合连接。
[0004]现有的作业设备存在以下不足之处：在对种子进行筛选时，对解决筛种板堵塞情况时的效果较差，导致筛种效率降低，而且在播种后不能对种子进行喷洒水。
[0005]为此，我们提出一种大数据管理的作业设备来解决上述问题。
发明内容
[0006]本发明的目的是针对上述问题，提供一种可提高播种效率的且具有喷洒功能的大数据管理的作业设备。
[0007]为达到上述目的，本发明采用了下列技术方案：一种大数据管理的作业设备，包括机体，所述机体内设有第一腔室，所述机体的下端设有用于种子翻搅槽，所述第一腔室内设有传动机构，所述传动机构的下端固定连接有蜗杆，所述蜗杆的下端穿过第一腔室的底部并延伸至翻搅槽内，所述翻搅槽内滑动密封连接有筛种板，所述筛种板的上端固定连接有套筒，所述蜗杆插设于套筒内，所述套筒的前后两端内壁分别与蜗杆的前后两端侧壁固定连接，所述套筒的环形侧壁上固定连接有多块翻搅叶，所述套筒上同轴固定连接有升降机构，所述翻搅槽内设有顶动机构，所述顶动机构的前端两端分别与翻搅槽的前后两端内壁转动连接，所述顶动机构的下端与升降机构相抵接触，所述顶动机构与蜗杆传动连接，所述翻搅槽的顶面固定连接有多个弹性机构，所述弹性机构的下端与升降机构滑动连接，所述机体内设有喷洒机构，所述喷洒机构设置于翻搅槽的后侧机体内，所述顶动机构的后端穿过翻搅槽的内壁并与喷洒机构固定连接。
[0008]在上述的大数据管理的作业设备中，所述套筒的前后两端内壁上均竖直设有第一滑槽，两个所述第一滑槽内均设有第一滑块，两块所述第一滑块的侧壁分别与蜗杆的前后两端内壁固定连接。
[0009]在上述的大数据管理的作业设备中，所述升降机构包括同轴固定连接于套筒上的第一环形板，所述第一环形板的上端固定连接有多根支撑杆，多根所述支撑杆呈环形排列，多根所述支撑杆的上端固定连接有第二环形板，所述第二环形板的上端与顶动机构的下端相抵接触，所述第一环形板的上端与弹性机构的下端滑动连接。
[0010]在上述的大数据管理的作业设备中，所述第一环形板的上端设有第二滑槽，所述第二滑槽为环形槽，所述第二滑槽设置于第二环形板的内侧，所述第二滑槽内设有与弹性机构一一对应的第二滑块，所述第二滑块的上端与弹性机构的下端固定连接。
[0011]在上述的大数据管理的作业设备中，所述弹性机构包括固定连接与翻搅槽顶面上的第一伸缩杆，所述第一伸缩杆设置于第二环形板内侧，所述第一伸缩杆的下端与第二滑块的上端固定连接，所述第一伸缩杆上套接有弹簧。
[0012]在上述的大数据管理的作业设备中，所述顶动机构包括设置于翻搅槽内的转动杆，所述转动杆的前端与翻搅槽的前端内壁转动连接，所述转动杆的后端穿过翻搅槽的后端内壁并与喷洒机构固定连接，所述转动杆上同轴固定连接有两个凸轮，所述凸轮的下端与第二环形板的上端相抵接触，所述转动杆上同轴固定连接有蜗轮，所述蜗轮设置于两个凸轮之间的转动杆上，所述蜗轮与蜗杆啮合。
[0013]在上述的大数据管理的作业设备中，所述喷洒机构包括设置于机体内的第二腔室，所述转动杆的后端位于第二腔室内，所述第二腔室内设有往复机构，所述往复机构固定连接于转动杆的后端侧壁上，所述第二腔室内滑动密封连接有活塞板，所述活塞板位于往复机构的下方，所述活塞板的上端固定连接有多根第二伸缩杆，所述第二伸缩杆的上端与第二腔室的顶面固定连接，所述活塞板的上端与往复机构的传动端转动连接，所述第二腔室的后端内壁上设有多个内外连通的多个第一通孔和多个第二通孔，所述第一通孔和第二通孔均位于活塞板的下方，所述第二通孔位于第一通孔的上方，所述第一通孔内固定安装有第一单向压力阀，所述第二通孔内固定安装有第二单向压力阀，所述第二腔室内存储有水。
[0014]在上述的大数据管理的作业设备中，所述往复机构包括固定连接于转动杆后端侧壁上的圆盘，所述圆盘的后端侧壁上转动连接有连动杆，所述连动杆的下端与活塞板的上端转动连接。
[0015]与现有的技术相比，本大数据管理的作业设备的优点在于：
[0016]1、本发明通过蜗杆的转动能凸轮转动，配合弹性机构的作用，顶动第二环形板在竖直方向上，继而带动筛种板在竖直方向上往复，便于筛种板进行抖动，配合翻搅叶的转动，能有效的降低种子在筛种板上发生堵塞的概率，利于提高筛种板对种子筛选的效果。
[0017]2、本发明通过蜗杆的转动能带动第二转动杆转动，使得圆盘进行转动，配合连动杆的作用，能使得活塞板能在第二腔室内往复运动，能将的第二腔室内的水挤压喷出，对播种后的种子进行喷水，利于提高播种的工作效率和种子生长；通过一根蜗杆的转动不仅能利于种子的筛选，而且还能控制喷水，利于提高资源的利用率。
附图说明

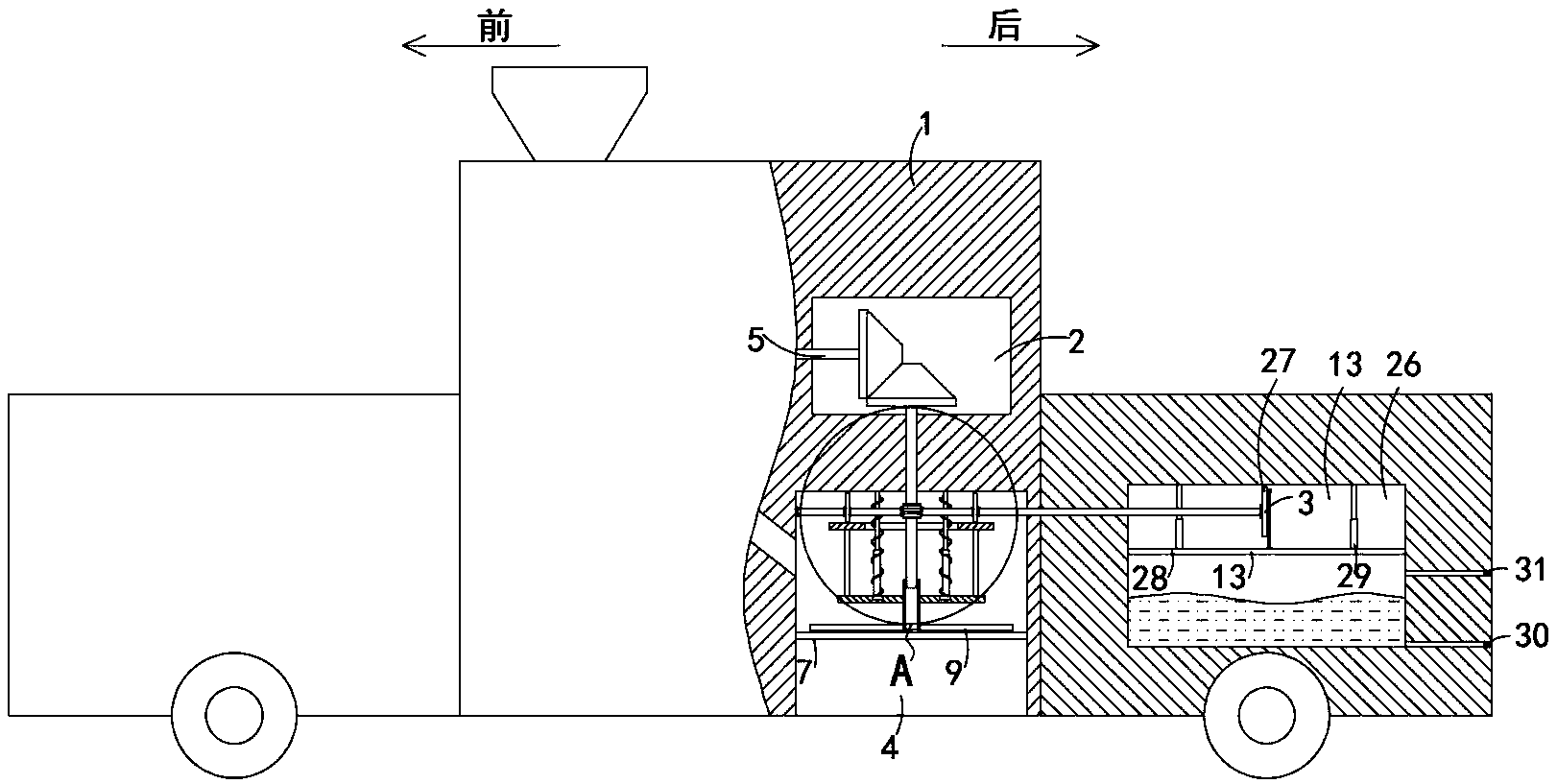

[0018]图1是本发明提供的一种大数据管理的作业设备的透视图；
[0019]图2是图1中A处的局部放大图；
[0020]图3是图2中的B处局部放大图；
[0021]图4是本发明提供的一种大数据管理的作业设备中第一环形板的结构示意图；
[0022]图5是本发明提供的一种大数据管理的作业设备中圆盘后侧结构示意图。
[0023]图中，1机体、2第一腔室、3圆盘、4翻搅槽、5传动机构、6蜗杆、7筛种板、8套筒、9翻搅叶、10升降机构、11顶动机构、12弹性机构、13喷洒机构、14第一滑槽、15第一滑块、16第一环形板、17支撑杆、18第二环形板、19转动杆、20凸轮、21蜗轮、22第一伸缩杆、23弹簧、24第二滑槽、25第二滑块、26第二腔室、27往复机构、28活塞板、29第二伸缩杆、30第一单向压力阀、31第二单向压力阀、32连动杆。
具体实施方式
[0024]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0025]实施例
[0026]如图1-5所示，一种大数据管理的作业设备，包括机体1，机体1内设有第一腔室2，机体1的下端设有用于种子翻搅槽4，第一腔室2内设有传动机构5，传动机构5的下端固定连接有蜗杆6，其中，传动机构包括固定连接于蜗杆6上端的第一斜齿轮和转动连接于第一腔室2前端内壁上的传动杆，传动杆的后端固定连接有第二斜齿轮，第二斜齿轮与第一斜齿轮啮合，传动杆与外部驱动转动固定连接，蜗杆6的下端穿过第一腔室2的底部并延伸至翻搅槽4内，翻搅槽4内滑动密封连接有筛种板7，其中，筛种板7只能在竖直方向上往复运动，不能在水平方向上旋转，筛种板7的上端固定连接有套筒8，蜗杆6插设于套筒8内，套筒8的前后两端内壁分别与蜗杆6的前后两端侧壁固定连接，套筒8的环形侧壁上固定连接有多块翻搅叶9，套筒8上同轴固定连接有升降机构10，翻搅槽4内设有顶动机构11，顶动机构11的前端两端分别与翻搅槽4的前后两端内壁转动连接，顶动机构11的下端与升降机构10相抵接触，顶动机构11与蜗杆6传动连接，其中，翻搅槽4的内壁上设有进料通道，进料通道位于筛种板7和顶动机构11之间，便于种子落入筛种板7的上端，翻搅槽4的顶面固定连接有多个弹性机构12，弹性机构12的下端与升降机构10滑动连接，机体1内设有喷洒机构13，喷洒机构13设置于翻搅槽4的后侧机体1内，顶动机构11的后端穿过翻搅槽4的内壁并与喷洒机构13固定连接。
[0027]其中，套筒8的前后两端内壁上均竖直设有第一滑槽14，两个第一滑槽14内均设有第一滑块15，两块第一滑块15的侧壁分别与蜗杆6的前后两端内壁固定连接，需要说明的是，通过第一滑块15在第一滑槽14内滑动，不仅便于套筒8转动，而且便于套筒8沿着蜗杆8的轴向往复运动。
[0028]其中，升降机构10包括同轴固定连接于套筒8上的第一环形板16，第一环形板16的上端固定连接有多根支撑杆17，多根支撑杆17呈环形排列，多根支撑杆17的上端固定连接有第二环形板18，其中，第二环形板18的上表面为光滑，第二环形板18的上端与顶动机构11的下端相抵接触，第一环形板16的上端与弹性机构12的下端滑动连接，需要说明的是，弹性机构12位于第二环形板18的内侧。
[0029]更具体的，第一环形板16的上端设有第二滑槽24，第二滑槽24为环形槽，第二滑槽24设置于第二环形板18的内侧，第二滑槽24内设有与弹性机构12一一对应的第二滑块25，第二滑块25的上端与弹性机构12的下端固定连接，值得一提的是，通过第二滑块25在第二滑槽24内的滑动，便于实现第一环形板16跟随套筒8一起转动。
[0030]其中，弹性机构12包括固定连接与翻搅槽4顶面上的第一伸缩杆22，第一伸缩杆22设置于第二环形板18内侧，第一伸缩杆22的下端与第二滑块25的上端固定连接，第一伸缩杆22上套接有弹簧23，需要说明的是，第一伸缩杆22对弹簧23具有保护作用，弹簧23的两端分别与翻搅槽4的顶面和第二滑块25的上端固定连接，配合顶动机构12对第二环形板18的顶动作用，能使得第二环形板18在竖直方向上往复运动。
[0031]其中，顶动机构11包括设置于翻搅槽4内的转动杆19，转动杆19的前端与翻搅槽4的前端内壁转动连接，转动杆19的后端穿过翻搅槽4的后端内壁并与喷洒机构13固定连接，转动杆19上同轴固定连接有两个凸轮20，凸轮20的下端与第二环形板18的上端相抵接触，需要说明的是，由于第二环形板18的上表面为光滑面，使得与凸轮20之间的摩擦力较小，可忽略不计，转动杆19上同轴固定连接有蜗轮21，蜗轮21设置于两个凸轮20之间的转动杆19上，蜗轮21与蜗杆6啮合，其中，由于凸轮20能顶动第二环形板18在竖直方向上运动，配合弹簧23的作用能实现第二环形板18在竖直方向上往复运动，继而能带动筛种板7在竖直方向上往复运动，便于筛种板7抖动放置其发生堵塞。
[0032]其中，喷洒机构13包括设置于机体1内的第二腔室26，转动杆19的后端位于第二腔室26内，第二腔室26内设有往复机构27，往复机构27固定连接于转动杆19的后端侧壁上，第二腔室26内滑动密封连接有活塞板28，其中，由于活塞板28与第二腔室26的内壁滑动密封连接，使得活塞板28的下方的第二腔室26形成一个密封腔，便于活塞板28下移时改变第二腔室26内的气压，第二腔室26的侧壁上连通设置有进水管，进水管上连接有球阀进水管和球阀图中均为示出，不仅能对第二腔室26补水，而且还能确保第二腔室26的密封性，进水管位于活塞板28的下方，活塞板28位于往复机构27的下方，活塞板28的上端固定连接有多根第二伸缩杆29，第二伸缩杆29的上端与第二腔室26的顶面固定连接，其中，第二伸缩杆29对活塞板28进行限制，使得活塞板28只能在竖直方向上运动，活塞板28的上端与往复机构27的传动端转动连接，第二腔室26的后端内壁上设有多个内外连通的多个第一通孔和第二多个第二通孔，第一通孔和第二通孔均位于活塞板28的下方，第二通孔位于第一通孔的上方，第一通孔内固定安装有第一单向压力阀30，第二通孔内固定安装有第二单向压力阀31，第二腔室26内存储有水，需要说明的是，在活塞板28向下运动时，使得活塞板28下方的第二腔室26内压强增大，使得第一单向压力阀30打开水从第一通孔喷出，能对播种后的种子进行浇灌，此时第二单向压力阀31关闭，在活塞板28向上运动时，活塞板28下方的第二腔室26内为负压，第一单向压力阀30关闭，第二单向压力阀31打开，外界空气进入第二腔室26内，使得第二腔室26内的气压恢复至稳定状态。
[0033]更具体的，往复机构27包括固定连接于转动杆19后端侧壁上的圆盘3，圆盘3的后端侧壁上转动连接有连动杆32，连动杆32的下端与活塞板28的上端转动连接，需要说明的是，第二腔室26的顶面设有开口(开口图中未示出)，便于活塞板28上方的气压稳定不变，其中，连接杆34靠近圆盘33边缘处设置，便于跟随圆盘33的转动在连动杆34的作用下带动活塞板28在第二腔室26内往复运动，本文中多处转动连接的具体结构、第一单向压力阀30和第二单向压力阀31均为现有技术在此不做赘述。
[0034]本发明在操作时，种子进入至翻搅槽4内时，蜗杆6转动能带动套筒8旋转，使得翻搅叶9进行转动，由于蜗杆6与蜗轮21啮合，使得转动杆19转动，继而带动凸轮20转动，凸轮20的凸端逐渐顶动第二环形板18向下运动时，使得第一环形板16、套筒8和筛种板7均向下运动，套筒8与蜗杆6通过第一滑块15在第一滑槽14内的滑动发生相对运动，在凸轮20的凸端与第二环形板18分离时，在第一伸缩杆22和弹簧23的作用下，使得第一环形板16、套筒8和筛种板7向上复位运动，使得筛种板7进行抖动，配合翻搅叶9的作用，能有效的防止筛种板7发生堵塞，利于提高筛种板7筛种的效果，其中第一伸缩杆22通过第二滑块25与第二滑槽24滑动，便于实现对第一环形板16起到复位作用。
[0035]其中，转动杆19的转动能带动圆3转动，由于连动杆32的两端分别与圆盘3的侧壁和活塞板28的上端转动连接，通过连动杆32带动活塞板28在第二腔室26在竖直方向上往复运动，在活塞板28向下运动时，使得活塞板28下方的第二腔室26内压强增大，使得第一单向压力阀30打开水从第一通孔喷出，通过多个第一通孔喷水的作用，能对播种后的种子进行浇灌，此时第二单向压力阀31关闭；在活塞板28向上运动时，活塞板28下方的第二腔室26内为负压，第一单向压力阀30关闭，第二单向压力阀31打开，外界空气进入第二腔室26内，使得第二腔室26内的气压恢复至稳定状态，随着蜗杆6的转动实现第一通孔间隙性喷水，往复上述操作，由于喷水具有一定的范围，两次相邻的喷水翻盖范围具有重叠部分，故而能对播种后的种子进行有效的喷晒水。
[0036]尽管本文较多地使用了机体1、第一腔室2、圆盘3、翻搅槽4、传动机构5、蜗杆6、筛种板7、套筒8、翻搅叶9、升降机构10、顶动机构11、弹性机构12、喷洒机构13、第一滑槽14、滑块15、第一环形板16、支撑杆17、第二环形板18、转动杆19、凸轮20、蜗轮21、第一伸缩杆22、弹簧23、第二滑槽24、第二滑块25、第二腔室26、往复机构27、活塞板28、第二伸缩杆29、第一单向压力阀30、第二单向压力阀31和连动杆等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
