本发明公开了一种共享单车清洗装置，包括车厢，所述车厢的上端固定连接有后端密封且水平设置的进气管，所述进气管的前端固定连接有集风罩，所述车厢的上端固定连接有水箱，所述水箱位于进气管的上方，所述进气管的下端等间距且固定连接有多个连接管，所述连接管的下端贯穿车厢的顶面并延伸至其内部，所述连接管的下端固定连接有前端密封且水平设置的排风管，所述排风管的底面贯穿且转动连接有多根转轴，所述转轴的上端延伸至连接管内并固定连接有扇叶，所述转轴的下端固定连接有清洗刷头。本发明结构合理，能够在共享单车运输途中，利用风能驱动集中的对共享单车的坐凳和车架进行清理，并能够进行风干，节约能源。
权利要求
1.一种共享单车清洗装置，包括车厢(7)，其特征在于，所述车厢(7)的上端固定连接有后端密封且水平设置的进气管(2)，所述进气管(2)的前端固定连接有集风罩(5)，所述车厢(7)的上端固定连接有水箱(1)，所述水箱(1)位于进气管(2)的上方，所述进气管(2)的下端等间距且固定连接有多个连接管(11)，所述连接管(11)的下端贯穿车厢(7)的顶面并延伸至其内部，所述连接管(11)的下端固定连接有前端密封且水平设置的排风管(22)，所述排风管(22)的底面贯穿且转动连接有多根转轴(16)，所述转轴(16)的上端延伸至连接管(11)内并固定连接有扇叶(18)，所述转轴(16)的下端固定连接有清洗刷头(15)，所述转轴(16)位于排风管(22)内部分同轴且固定连接有凸轮(17)，所述排风扇(22)的内壁固定连接有多个活塞式抽水器(13)，所述活塞式抽水器(13)的活塞杆与凸轮(17)的侧壁滑动连接，所述活塞式抽水器(13)的吸水端通过进水管(12)与水箱(1)相连通，所述活塞式抽水器(13)的出水端连接有出水管(14)，所述出水管(14)的下端贯穿排风管(22)的内壁并固定连接有冲洗喷头，所述车厢(7)内部的前端竖直设有与排风管(22)连接的风干管(6)，所述水箱(1)内设有浮标(4)，所述浮标(4)的下端固定连接有第一连接杆，所述第一连接杆的下端贯穿水箱(1)并与其密封滑动，所述第一连接杆的下端固定连接有用于封闭进气管(2)的挡板(3)，所述挡板(3)的下端贯穿进气管(2)顶面的开口设置，所述挡板(3)的侧壁连接有用于控制风干管(6)进风量的限流机构。
2.根据权利要求1所述的一种共享单车清洗装置，其特征在于，所述限流机构包括转动连接在风干管(6)左右内壁之间的转杆，所述转杆的一端贯穿风干管(6)的侧壁并同轴连接有齿轮(21)，所述齿轮(21)的一侧啮合连接有竖直设置的齿条(19)，所述齿条(19)的上端贯穿至进气管(2)内并通过第二连接杆与挡板(3)固定连接，所述转杆的外侧壁固定连接有限流板(20)。
3.根据权利要求1所述的一种共享单车清洗装置，其特征在于，所述车厢(7)的内底面设有多个与多个清洗刷头(15)一一对应的限位槽(8)。
4.根据权利要求1-3所述的一种共享单车清洗装置，其特征在于，所述车厢(7)的内底部设有排水管(9)，所述限位槽(8)的内底面上设有与排水管(9)连通的排水孔，所述排水管(9)的末端与安装在车厢(7)后端的洒水管(10)连通，所述洒水管(10)的底面上均布有多个洒水喷头。
说明书
一种共享单车清洗装置
技术领域
[0001]本发明涉及共享单车技术领域，尤其涉及一种共享单车清洗装置。
背景技术
[0002]共享单车实质是一种新型的交通工具租赁业务-自行车租赁业务，其主要依靠载体为自行车。可以很充分利用城市因快速的经济发展而带来的自行车出行萎靡状况；最大化的利用了公共道路通过率。目前共享单车管理人员每天需要将分散的单车重新回收至人流量大的地点，或者是从共享单车超量的地点向其他地方转移分散，但是由于很多共享单车停放的时间较长，车坐凳和车架会堆积较多的灰尘，不便于使用者的再次使用，目前还没有一种可在共享单车运输过程中对其进行清洗的装置。
发明内容
[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种共享单车清洗装置，其能够在共享单车运输途中，利用风能驱动集中的对共享单车的坐凳和车架进行清理，并能够进行风干，节约能源。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种共享单车清洗装置，包括车厢，所述车厢的上端固定连接有后端密封且水平设置的进气管，所述进气管的前端固定连接有集风罩，所述车厢的上端固定连接有水箱，所述水箱位于进气管的上方，所述进气管的下端等间距且固定连接有多个连接管，多个连接管的下端贯穿车厢的顶面并延伸至其内部，所述连接管的下端固定连接有前端密封且水平设置的排风管，所述排风管的底面贯穿且转动连接有多根转轴，所述转轴的上端延伸至连接管内并固定连接有扇叶，所述转轴的下端固定连接有清洗刷头，所述转轴位于排风管内部分同轴且固定连接有凸轮，所述排风扇的内壁固定连接有多个活塞式抽水器，所述活塞式抽水器的活塞杆与凸轮的侧壁滑动连接，所述活塞式抽水器的吸水端通过进水管与水箱相连通，所述活塞式抽水器的出水端连接有出水管，所述出水管的下端贯穿排风管的内壁并固定连接有冲洗喷头，所述车厢内部的前端竖直设有与排风管连接的风干管，所述水箱内设有浮标，所述浮标的下端固定连接有第一连接杆，所述第一连接杆的下端贯穿水箱并与其密封滑动，所述第一连接杆的下端固定连接有用于封闭进气管的挡板，所述挡板的下端贯穿进气管顶面的开口设置，所述挡板的侧壁连接有用于控制风干管进风量的限流机构。
[0006]优选地，所述限流机构包括转动连接在风干管左右内壁之间的转杆，所述转杆的一端贯穿风干管的侧壁并同轴连接有齿轮，所述齿轮的一侧啮合连接有竖直设置的齿条，所述齿条的上端贯穿至进气管内并通过第二连接杆与挡板固定连接，所述转杆的外侧壁固定连接有限流板。
[0007]优选地，所述车厢的内底面设有多个与多个清洗刷头一一对应的限位槽。
[0008]优选地，所述车厢的内底部设有排水管，所述限位槽的内底面上设有与排水管连通的排水孔，所述排水管的末端与安装在车厢后端的洒水管连通，所述洒水管的底面上均布有多个洒水喷头。
[0009]本发明中，将共享单车横向的摆放在限位槽上，车辆在行驶途中，风从集风罩进入进气管内，继而进入连接管内，使扇叶转动，扇叶带动转轴转动，转轴带动清洗刷头转动，对单车坐凳进行清理，同时转轴带动凸轮转动，由于凸轮与活塞杆滑动连接，使活塞杆随着凸轮转动而往复运动，将从水箱内吸入的水加压喷出，通过冲洗喷头对坐凳进行冲洗，实现边冲洗边刷洗，清洁效果好，随着水箱内的水量减少，浮标随着水位的下降而下降，使得挡板逐渐向下移动，此时对坐凳清洗逐渐减慢，挡板下降的过程使齿条同时下移，带动齿轮转动，从而将限流板逐渐打开，此时水箱内的水还未使用完，冲洗喷头继续喷出水，少量的风从风干管内进入与冲洗喷头相配合，使冲洗喷头喷出的水喷洒的范围更广，从而对单车的车身进行简单的冲洗，当挡板完全封闭进气管时，风干管也完全打开，此时风量充足，对单车进行风干，通过设置排水管、洒水管及洒水喷头等部件，可将清洗共享单车后的水洒向路面，对路面进行加湿、降尘，提高了水资源的利用率，同时减少洒水车的出勤次数，帮助缓解交通压力。本发明结构合理，能够在共享单车运输途中，利用风能驱动集中的对共享单车的坐凳和车架进行清理，并能够进行风干，节约能源。
附图说明

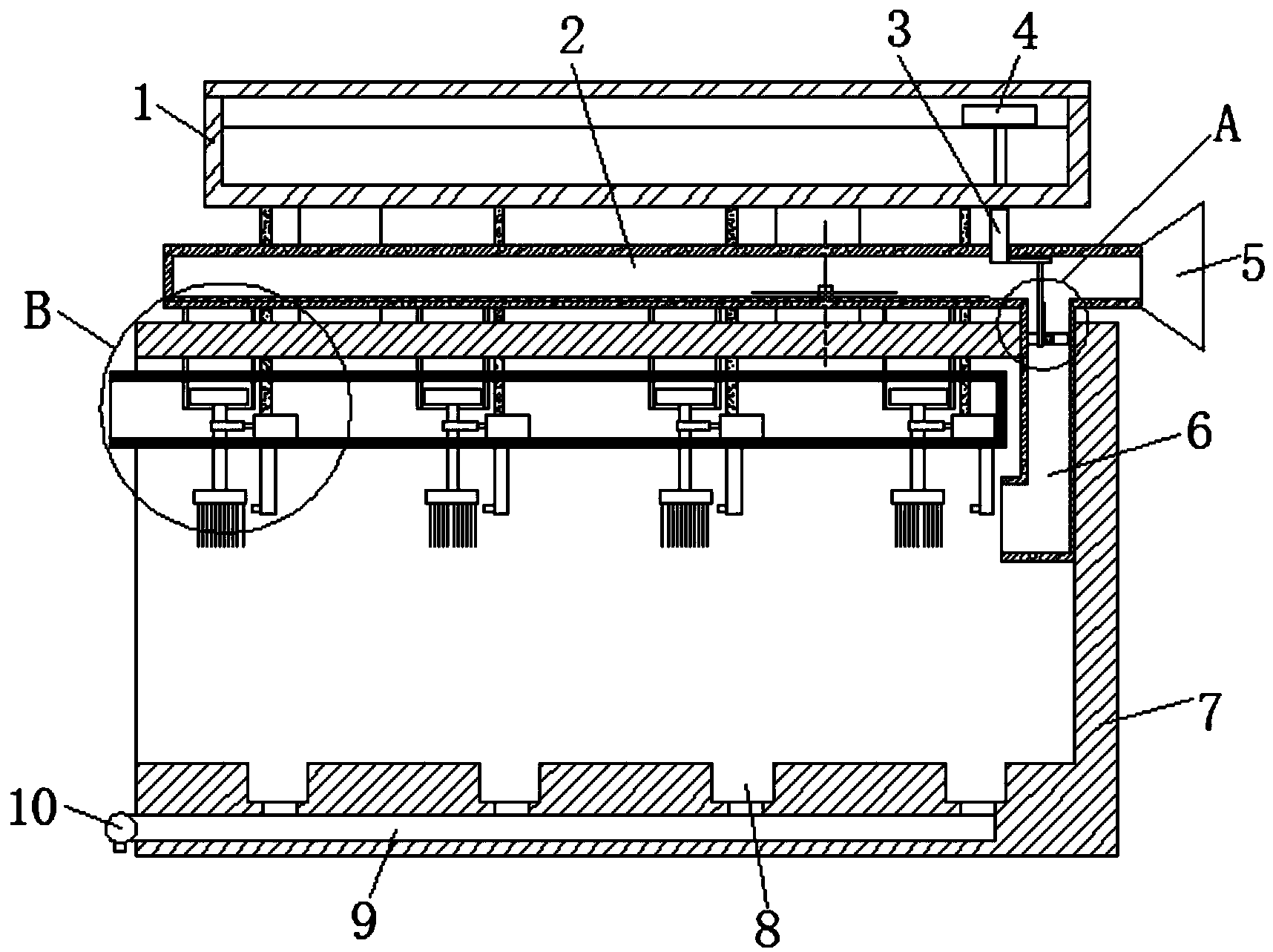

[0010]图1为本发明提出的一种共享单车清洗装置的剖视结构示意图；
[0011]图2为本发明提出的一种共享单车清洗装置的A处结构放大示意图；
[0012]图3为本发明提出的一种共享单车清洗装置的B处结构放大示意图。
[0013]图中：1水箱、2进气管、3挡板、4浮标、5集风罩、6风干管、 7车厢、8限位槽、9排水管、10洒水管、11连接管、12进水管、13 活塞式抽水器、14出水管、15清洗刷头、16转轴、17凸轮、18扇叶、19齿条、20限流板、21齿轮、22排风管。
具体实施方式
[0014]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0015]参照图1-3，一种共享单车清洗装置，包括车厢7，车厢7的上端固定连接有后端密封且水平设置的进气管2，进气管2的前端固定连接有集风罩5，车厢7的上端固定连接有水箱1，水箱1位于进气管2的上方，进气管2的下端等间距且固定连接有多个连接管11，连接管11的下端贯穿车厢7的顶面并延伸至其内部，连接管11的下端固定连接有前端密封且水平设置的排风管22，排风管22的底面贯穿且转动连接有多根转轴16，转轴16的上端延伸至连接管11内并固定连接有扇叶18，转轴16的下端固定连接有清洗刷头15，转轴 16位于排风管22内部分同轴且固定连接有凸轮17，排风扇22的内壁固定连接有多个活塞式抽水器13，活塞式抽水器13的活塞杆与凸轮17的侧壁滑动连接，活塞式抽水器13的吸水端通过进水管12与水箱1相连通，活塞式抽水器13的出水端连接有出水管14，出水管14的下端贯穿排风管22的内壁并固定连接有冲洗喷头，车厢7内部的前端竖直设有与排风管22连接的风干管6，水箱1内设有浮标4，浮标4的下端固定连接有第一连接杆，第一连接杆的下端贯穿水箱1 并与其密封滑动，第一连接杆的下端固定连接有用于封闭进气管2的挡板3，挡板3的下端贯穿进气管2顶面的开口设置，挡板3的侧壁连接有用于控制风干管6进风量的限流机构，车辆在行驶途中，风从集风罩5进入进气管2内，继而进入连接管11内，使扇叶18转动，扇叶18带动转轴16转动，转轴16带动清洗刷头15转动，对单车坐凳进行清理，同时转轴16带动凸轮17转动，由于凸轮17与活塞杆滑动连接，使活塞杆随着凸轮17转动而往复运动，将从水箱内吸入的水加压喷出，通过冲洗喷头对坐凳进行冲洗，实现边冲洗边刷洗，清洁效果好，随着水箱1内的水量减少，浮标4随着水位的下降而下降，使得挡板3逐渐向下移动，使限流机构逐渐打开，充足的风量从风干管进入对单车进行风干。
[0016]本发明中，一种共享单车清洗装置，限流机构包括转动连接在风干管6左右内壁之间的转杆，转杆的一端贯穿风干管6的侧壁并同轴连接有齿轮21，齿轮21的一侧啮合连接有竖直设置的齿条19，齿条 19的上端贯穿至进气管2内并通过第二连接杆与挡板3固定连接，转杆的外侧壁固定连接有限流板20，车厢7的内底面设有多个与多个清洗刷头15一一对应的限位槽8，车厢7的内底部设有排水管9，限位槽8的内底面上设有与排水管9连通的排水孔，排水管9的末端与安装在车厢7后端的洒水管10连通，洒水管10的底面上均布有多个洒水喷头，通过设置排水管、洒水管及洒水喷头等部件，可将清洗共享单车后的水洒向路面，对路面进行加湿、降尘，提高了水资源的利用率，同时减少洒水车的出勤次数，帮助缓解交通压力。
[0017]本发明中，将共享单车横向的摆放在限位槽8上，车辆在行驶途中，风从集风罩5进入进气管2内，继而进入连接管11内，使扇叶 18转动，扇叶18带动转轴16转动，转轴16带动清洗刷头15转动，对单车坐凳进行清理，同时转轴16带动凸轮17转动，由于凸轮17 与活塞杆滑动连接，使活塞杆随着凸轮17转动而往复运动，将从水箱内吸入的水加压喷出，通过冲洗喷头对坐凳进行冲洗，实现边冲洗边刷洗，清洁效果好，随着水箱1内的水量减少，浮标4随着水位的下降而下降，使得挡板3逐渐向下移动，此时对坐凳清洗逐渐减慢，挡板3下降的过程使齿条19同时下移，带动齿轮21转动，从而将限流板20逐渐打开，此时水箱1内的水还未使用完，冲洗喷头继续喷出水，少量的风从风干管6内进入与冲洗喷头相配合，使冲洗喷头喷出的水喷洒的范围更广，从而对单车的车身进行简单的冲洗，当挡板 3完全封闭进气管2时，风干管6也完全打开，此时风量充足，对单车进行风干。
[0018]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
