本发明公开了一种具有指示功能的电池，包括壳体、负极板、电解质、电芯以及正极端，所述壳体中通过封液板将其分为两个腔室，所述电解质位于靠近负极板一侧的腔室，其中另一个腔室中设有横向设置的导电弹簧，所述导电弹簧的一端与电芯相接触，且导电弹簧的另一端连接有横向设置的正极柱，所述正极柱为中空结构，且正极柱中通过横向设置的弹簧与正极端相连接，所述正极端插设在正极柱中并与其滑动连接，所述正极柱的内壁上设有导电层，所述正极端的外侧侧壁上固定连接有导电滑块，且导电滑块与导电层相接触。本发明中，该具有指示功能的电池可以对电池用量进行准确的指示，且可以有效避免在不使用该电池时，发生漏电现象。

权利要求

1.一种具有指示功能的电池，包括壳体(1)、负极板、电解质(3)、电芯(6)以及正极端(11)，其特征在于，所述壳体(1)中通过封液板(2)将其分为两个腔室，所述电解质(3)位于靠近负极板一侧的腔室，其中另一个腔室中设有横向设置的导电弹簧(4)，所述导电弹簧(4)的一端与电芯(6)相接触，且导电弹簧(4)的另一端连接有横向设置的正极柱(9)，所述正极柱(9)为中空结构，且正极柱(9)中通过横向设置的弹簧(7)与正极端(11)相连接，所述正极端(11)插设在正极柱(9)中并与其滑动连接，所述正极柱(9)的内壁上设有导电层，所述正极端(11)的外侧侧壁上固定连接有导电滑块(8)，且导电滑块(8)与导电层相接触，所述正极端(11)的外侧侧壁上设有指示刻线(10)。

2.根据权利要求1所述的一种具有指示功能的电池，其特征在于，所述封液板(2)的一侧侧壁上设有滑腔(5)，所述滑腔(5)中滑动连接有带有磁性的导电球(12)，所述滑腔(5)的一侧侧壁上设有磁铁(13)，位于滑腔(5)末端时的所述导电球(12)与导电弹簧(4)以及电芯(6)相接触。

3.根据权利要求2所述的一种具有指示功能的电池，其特征在于，所述滑腔(5)的两侧侧壁上设有弧形弹性片(14)，且两个弧形弹性片(14)分别与导电弹簧(4)以及电芯(6)电连接。

4.根据权利要求1所述的一种具有指示功能的电池，其特征在于，所述弹簧(7)的外侧侧壁上设有橡胶绝缘层。

说明书

一种具有指示功能的电池

技术领域

[0001]本发明涉及储能元件技术领域，尤其涉及一种具有指示功能的电池。

背景技术

[0002]电池是家家户户都会使用到的储能元件，其体积小巧，使用方便，在遥控器、玩具等等都会使用到一种小号干电池，但是对于干电池的使用状况下，不能够及时对电池内部的电量进行了解，导致在使用时出现无法操作的状况，经检索中国专利号：CN105591167B聚能指示电池，通过在电池中设置指示液，可以是电流变液或者有机变色液体，根据电量的使用情况，使得电流变液的状态发生变化，后者有机变色液体的颜色发生改变来对电池电量进行预估，而预估的精确度较低；另外，经检索中国专利号：CN104701480B防漏电电池，该申请文件中通过在密封腔中设置导电液体，通过导电液体重力的作用下，通过导电液体在密封腔的两端移动，从而在移动到有导电触片的一端时，电池通电，在另一端时，实现断电，但是由于是导电液体，在移动时，必然会粘附在密封腔的内壁上，存在导通电池的可能性。

[0003]为此，我们提出一种具有指示功能的电池来解决上述问题。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的问题，而提出的一种具有指示功能的电池。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种具有指示功能的电池，包括壳体、负极板、电解质、电芯以及正极端，所述壳体中通过封液板将其分为两个腔室，所述电解质位于靠近负极板一侧的腔室，其中另一个腔室中设有横向设置的导电弹簧，所述导电弹簧的一端与电芯相接触，且导电弹簧的另一端连接有横向设置的正极柱，所述正极柱为中空结构，且正极柱中通过横向设置的弹簧与正极端相连接，所述正极端插设在正极柱中并与其滑动连接，所述正极柱的内壁上设有导电层，所述正极端的外侧侧壁上固定连接有导电滑块，且导电滑块与导电层相接触，所述正极端的外侧侧壁上设有指示刻线。

[0007]优选地，所述封液板的一侧侧壁上设有滑腔，所述滑腔中滑动连接有带有磁性的导电球，所述滑腔的一侧侧壁上设有磁铁，位于滑腔末端时的所述导电球与导电弹簧以及电芯相接触。

[0008]优选地，所述滑腔的两侧侧壁上设有弧形弹性片，且两个弧形弹性片分别与导电弹簧以及电芯电连接。

[0009]优选地，所述弹簧的外侧侧壁上设有橡胶绝缘层。

[0010]与现有技术相比，本发明的有益效果是：

[0011]1、本发明通过设置导电弹簧、正极柱、弹簧、导电滑块以及正极端，在初始状态下，导电弹簧、正极柱以及正极端相连接使得电池导通，则导电弹簧在电流的作用下呈收缩状态，由于电池安装在大小长度一定的电池槽上，导致正极端伸出正极柱的部分较长，随着使用的过程中，电量逐步被消耗，则流经导电弹簧的电流大小逐渐减小，从而导电弹簧在回弹力的作用下逐渐克服电流造成的吸引力，则推动正极柱向一端移动，则弹簧进一步收缩，使得正极柱逐渐将正极端收进去，通过观察正极端侧壁上的指示刻线，则可以准确了解到电池的电量使用情况；

[0012]2、本发明通过设置滑腔、导电球，在使用遥控时，当遥控正面朝上时，则导电球滑到滑腔的末端，从而通过导电球、导电弹簧、电芯相连接，实现电池的导通作用，同时通过磁铁的吸引作用，使得导电球被吸引，位置得到限定，保证电池的使用，当遥控反面朝上时，由于导电球的重力克服磁力，则其滑走到滑腔的另一端，则电池断电，从而可以有效避免电池在不使用时的跑电现象。

附图说明

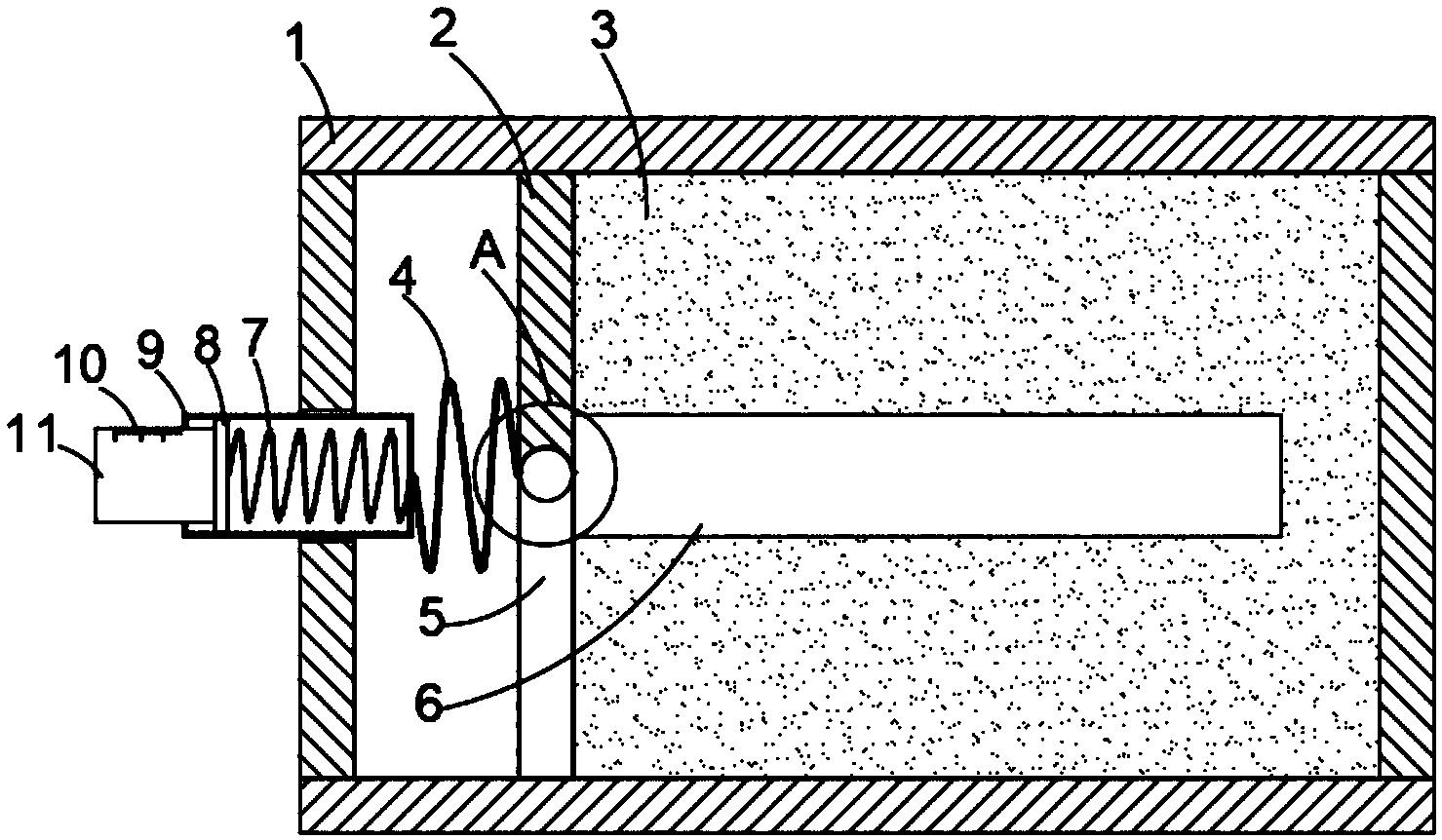

[0013]图1为本发明提出的一种具有指示功能的电池的结构示意图；

[0014]图2为本发明提出的一种具有指示功能的电池的电池电量用完状态下的结构示意图；

[0015]图3为图1中A处的结构示意图。

[0016]图中：1壳体、2封液板、3电解质、4导电弹簧、5滑腔、6电芯、7弹簧、8导电滑块、9正极柱、10指示刻线、11正极端、12导电球、13磁铁、14弧形弹性片。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0019]参照图1-3，一种具有指示功能的电池，包括壳体1、负极板、电解质3、电芯6以及正极端11，壳体1中通过封液板2将其分为两个腔室，封液板2的一侧侧壁上设有滑腔5，需要说明的是，电池安装时带有指示刻线的一侧朝外，因而在需要通电时，导电球12由于重力以及磁铁13的吸引力，使得其向滑腔5的末端滑动，滑腔5中滑动连接有带有磁性的导电球12，滑腔5的一侧侧壁上设有磁铁13，位于滑腔5末端时的导电球12与导电弹簧4以及电芯6相接触，可以控制电池的通断，从而有效防止电池在不使用时出现漏电现象，滑腔5的两侧侧壁上设有弧形弹性片14，且两个弧形弹性片14分别与导电弹簧4以及电芯6电连接，使得导电球12在移动到滑腔5的末端时，位置得到限定，从而保证电池的通断稳定，电解质3位于靠近负极板一侧的腔室，其中另一个腔室中设有横向设置的导电弹簧4，导电弹簧4的一端与电芯6相接触，且导电弹簧4的另一端连接有横向设置的正极柱9，正极柱9为中空结构，且正极柱9中通过横向设置的弹簧7与正极端11相连接，弹簧7的外侧侧壁上设有橡胶绝缘层，防止弹簧7因为导电造成收缩，进而影响判断电池用量的准确性，正极端11插设在正极柱9中并与其滑动连接，正极柱9的内壁上设有导电层，正极端11的外侧侧壁上固定连接有导电滑块8，且导电滑块8与导电层相接触，正极端11的外侧侧壁上设有指示刻线10。

[0020]本发明中，该具有指示功能的电池安装在遥控中使用时，导电弹簧4、正极柱9以及正极端11相连接，使得电池导通，则导电弹簧4在电流的作用下呈收缩状态，由于电池安装在大小长度一定的电池槽上，则弹簧7伸长，导致正极端11伸出部分较长，随着使用的过程中，电量逐步被消耗，则流经导电弹簧4的电流大小逐渐减小，从而导电弹簧4在回弹力的作用下逐渐克服电流造成的吸引力，则推动正极柱9向一端移动，则弹簧7进一步收缩，使得正极柱9逐渐将正极端11收进去，通过观察正极端11侧壁上的指示刻线10，则可以准确了解到电池的电量使用情况；

[0021]另外，在使用遥控时，当遥控正面朝上时，则导电球12滑到滑腔5的末端，从而通过导电球12、导电弹簧4、电芯6相连接，实现电池的导通作用，同时通过磁铁13的吸引作用，使得导电球12被吸引，位置得到限定，保证电池的使用，当遥控反面朝上时，由于导电球12的重力克服磁力，则其滑动到滑腔5的另一端，则电池断电，从而可以有效避免电池在不使用时的跑电现象。

[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
