摘要

本发明属于化学仪器技术领域，本发明公开了一种化学合成用溶液快速定容装置，包括柱形壳体，所述柱形壳体上端开口设置并固定连通有漏斗，所述漏斗呈倒圆台状设置，所述柱形壳体底面设有开槽，所述柱形壳体的内侧壁上滑动连接有浮动环，所述浮动环内设有竖直设置的导流棒，所述导流棒通过连接杆与浮动环的内侧壁固定连接，所述导流棒的下端贯穿开槽设置，所述导流棒的下端固定连接有与开槽相匹配的密封塞，所述导流棒的上端延伸至柱形壳体外设置。优点在于：密封塞可在试管量取所需溶液后自动将柱形壳体封闭，操作简单，有效的降低了量取时发生误差的概率，提高了工作效率，消泡针可将溶液中的气泡戳破，避免了因气泡带来的量取误差。

权利要求

1.一种化学合成用溶液快速定容装置，包括柱形壳体(1)，其特征在于，所述柱形壳体(1)上端开口设置并固定连通有漏斗(2)，所述漏斗(2)呈倒圆台状设置，所述柱形壳体(1)底面设有开槽(5)，所述柱形壳体(1)的内侧壁上滑动连接有浮动环(3)，所述浮动环(3)内设有竖直设置的导流棒(4)，所述导流棒(4)通过连接杆与浮动环(3)的内侧壁固定连接，所述导流棒(4)的下端贯穿开槽(5)设置，所述导流棒(4)的下端固定连接有与开槽(5)相匹配的密封塞(6)，所述导流棒(4)的上端延伸至柱形壳体(1)外设置；所述浮动环(3)下端转动连接有多根消泡针(9)，所述柱形壳体(1)的底面设有容纳消泡针(9)的螺纹孔(10)，所述消泡针(9)外表面设有螺纹，所述消泡针(9)与柱形壳体(1)螺纹连接。

2.根据权利要求1所述的一种化学合成用溶液快速定容装置，其特征在于，所述浮动环(3)由聚乙烯材料制成。

3.根据权利要求1所述的一种化学合成用溶液快速定容装置，其特征在于，所述密封塞(6)的侧壁上设有环形密封凸起(7)，所述开槽(5)的侧壁上设有与环形密封凸起(7)相匹配的环形卡槽(8)。

说明书

一种化学合成用溶液快速定容装置

技术领域

[0001]本发明涉及化学仪器技术领域，尤其涉及一种化学合成用溶液快速定容装置。

背景技术

[0002]合成指通过化学反应使成分比较简单的物质变成成分复杂的物质。化学合成材料又称人造材料、合成材料，是人为地把不同物质经化学方法或聚合作用加工而成的材料，其特质与原料不同。化学合成为发展有机和无机材料等方面提供了美好的前景，在空间技术、原子能工业、海洋资源开发、农业现代化和药物生产等方面起着关键性作用。在化学合成实验时，溶液的配比是必不可少的步骤，在量取溶液时，量筒需放置平稳，视线与量筒内溶液凹液面的最低处保持水平，以保证量取的精准度。

[0003]在化学合成实验室中，需要频繁的量取定量溶液进行试剂配比，这一操作费时费力，且在繁琐的试验中，量取操作失误的问题时常发生，致使量取的溶液与所需量之间存在误差，需重新量取较为麻烦，甚至导致试验数据出现误差或实验失败，徒劳无功；在量取一些特定溶液时，如脂类和脱碳类溶液时，溶液倒入量筒内时易起泡，影响量筒上刻度的观察和读取，且气泡占据一定体积，会使读取的溶液体积与实际体积不符，给实验的继续进行带来极大的不便。

[0004]为此，我们提出了一种化学合成用溶液快速定容装置。

发明内容

[0005]本发明的目的是为了解决现有技术中溶液量取操作较为繁琐的问题，而提出的一种方便量取溶液的化学合成用溶液快速定容装置。

[0006]为了实现上述目的，本发明采用了如下技术方案：一种化学合成用溶液快速定容装置，包括柱形壳体，所述柱形壳体上端开口设置并固定连通有漏斗，所述漏斗呈倒圆台状设置，所述柱形壳体底面设有开槽，所述柱形壳体的内侧壁上滑动连接有浮动环，所述浮动环内设有竖直设置的导流棒，所述导流棒通过连接杆与浮动环的内侧壁固定连接，所述导流棒的下端贯穿开槽设置，所述导流棒的下端固定连接有与开槽相匹配的密封塞，所述导流棒的上端延伸至柱形壳体外设置。

[0007]在上述的化学合成用溶液快速定容装置中，所述浮动环由聚乙烯材料制成。

[0008]在上述的化学合成用溶液快速定容装置中，所述密封塞的侧壁上设有环形密封凸起，所述开槽的侧壁上设有与环形密封凸起相匹配的环形卡槽。

[0009]在上述的化学合成用溶液快速定容装置中，所述浮动环下端转动连接有多根消泡针，所述柱形壳体的底面设有容纳消泡针的螺纹孔，所述消泡针外表面设有螺纹，所述消泡针与柱形壳体螺纹连接。

[0010]与现有的技术相比，本发明的优点在于：1、导流棒可方便溶液的引流，使溶液更好的进入柱形壳体中，溶液漫过开槽时将浮动环浮起，带动密封塞卡入开槽内，将柱形壳体底部封闭，将柱形壳体从试管中取出，则试管中剩下的溶液便是所需体积的溶液，操作简单，在频繁量取溶液时，有效的降低了量取时发生误差的概率，提高了工作效率；2、消泡针可将溶液中的气泡戳破，避免了因气泡带来的量取误差，浮动环向上浮动时可带动消泡针向上移动，将溶液中的气泡吸入螺纹孔内，同时消泡针转动，进一步的将气泡搅碎，有效的降低了量取误差，有利于量取操作的继续进行。

附图说明

[0011]图1为本发明提出的一种化学合成用溶液快速定容装置初始状态的结构示意图；

[0012]图2为图1中A处放大图；

[0013]图3为本发明提出的一种化学合成用溶液快速定容装置中浮动环的俯视图；

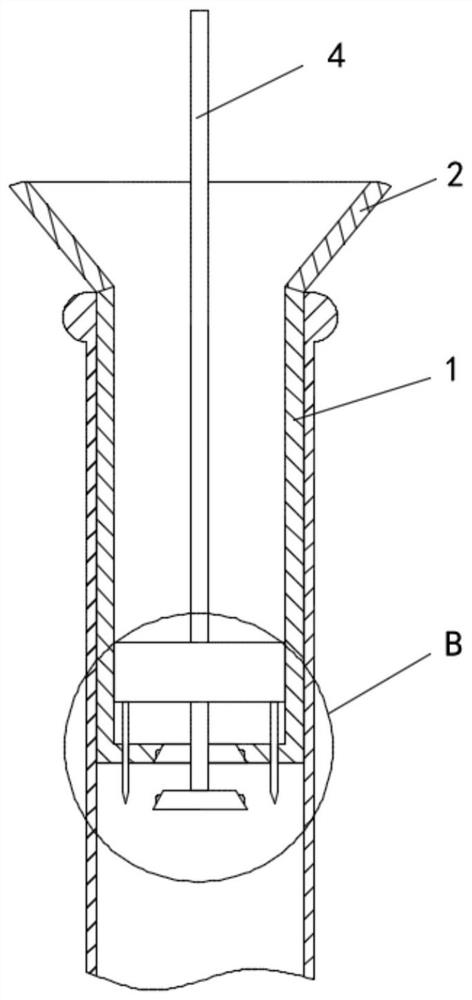

[0014]图4为本发明提出的一种化学合成用溶液快速定容装置密封状态下的结构示意图；

[0015]图5为图4中B处放大图。

[0016]图中：1柱形壳体、2漏斗、3浮动环、4导流棒、5开槽、6密封塞、7环形密封凸起、8环形卡槽、9消泡针、10螺纹孔。

具体实施方式

[0017]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0018]实施例

[0019]参照图1‑5，一种化学合成用溶液快速定容装置，包括柱形壳体1，柱形壳体1上端开口设置并固定连通有漏斗2，漏斗2呈倒圆台状设置，柱形壳体1底面设有开槽5，柱形壳体1的内侧壁上滑动连接有浮动环3，需要说明的是，浮动环3由聚乙烯材料制成，聚乙烯材料密度小，可在溶液中浮动，且耐磨耐腐蚀性好，不易被腐蚀性溶液侵蚀，适用范围广，使用寿命长。

[0020]值得注意的是，浮动环3下端转动连接有多根消泡针9，柱形壳体1的底面设有容纳消泡针9的螺纹孔10，消泡针9外表面设有螺纹，消泡针9与柱形壳体1螺纹连接，消泡针9可将溶液中的气泡戳破，避免了因气泡带来的量取误差，浮动环3向上浮动时可带动消泡针9向上移动，将溶液中的气泡吸入螺纹孔10内，同时消泡针9转动，进一步的将气泡搅碎，有效的降低了量取误差，有利于量取操作的继续进行。

[0021]浮动环3内设有竖直设置的导流棒4，导流棒4通过连接杆与浮动环3的内侧壁固定连接，导流棒4的下端贯穿开槽5设置，导流棒4的下端固定连接有与开槽5相匹配的密封塞6，密封塞6的侧壁上设有环形密封凸起7，开槽5的侧壁上设有与环形密封凸起7相匹配的环形卡槽8，环形密封凸起7卡在环形卡槽8，增加了环形密封凸起7的密封性，防止漏液情况的发生。

[0022]浮动环3在浮力作用下带动密封塞6将开槽5封闭，继而无需测量，便可得到所需的定量溶液，操作简单，在频繁量取溶液时，有效的降低了量取时发生误差的概率，提高了工作效率，导流棒4的上端延伸至柱形壳体1外设置，方便溶液的引流，使溶液更好的进入柱形壳体1中。

[0023]本发明中，将装置放入试管或量筒中，通过漏斗2将装置卡在试管的管口，向漏斗2中倾倒溶液，通过导流棒4方便溶液的引流，溶液通过漏斗2和柱形壳体1进入试管中，待液体漫至浮动环3处时，将浮动环3浮起，带动密封塞6向上移动，密封塞6卡入开槽5内，将柱形壳体1的底部封闭，继而将柱形壳体1从试管中取出，则试管中剩下的溶液便是所需体积的溶液，操作简单，在频繁量取溶液时，有效的降低了量取时发生误差的概率，提高了工作效率，柱形壳体1取出后将柱形壳体1内的溶液倒回便可再次使用；同时，在浮动环3向上浮动时，带动消泡针9向上移动，将溶液中的气泡吸入螺纹孔10中，同时消泡针9在螺纹孔10内转动，进一步将气泡戳破搅碎，有效的降低了引气泡造成的量取误差，有利于量取操作的继续进行。
