一种汽车自动清洗装置

技术领域

[0001]本发明涉及汽车清洗技术领域，尤其涉及一种汽车自动清洗装置。

背景技术

[0002]随着现代科技的不断发展，自动化是现代科技发展的重要趋势，在汽车清洗这个项目上，自动化汽车清洗机正在逐渐替代人工清洗。但现有的汽车清洗装置结构造价成本高，且大多数都是通过高压喷水枪对汽车进行冲洗，冲洗之后通过人工用抹布对车身进行擦拭，这种清洗方式过于浪费水资源，且在一定程度上增加的人力的投入，清洗效率低，清洗效果不是很好。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种汽车自动清洗装置。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种汽车自动清洗装置，包括两个支撑板，两个支撑板靠近上端的相对侧壁之间设有放置板，两个所述支撑板的相对侧壁均设有与放置板位置对应的电动滑轨，所述放置板的两端均通过滑动板滑动连接在两个电动滑轨上，所述放置板的上端固定连接有储水箱，所述所述放置板的下端通过连接柱固定连接有弧形通水管，所述弧形通水管的侧壁上等间距设有多个喷头，所述储水箱的出水口设有输水管，所述输水管远离储水箱的一端依次贯穿放置板和连接柱并与弧形通水管的侧壁相连通，所述输水管靠近储水箱的一端侧壁上设有加压泵，所述放置板的侧壁上固定连接有固定板，所述固定板的下端两侧均固定连接有竖板，两个竖板之间转动连接有第一转动轴，其中一个所述竖板的侧壁上固定连接有第一电机，所述第一电机的输出轴末端贯穿竖板并与第一转动轴的一端固定连接，所述第一转动轴的中部固定套接有第一清洗刷，所述第一转动轴的两侧均固定套接有第二清洗刷，两个所述第二清洗刷对称设置在第一清洗刷的两侧，所述放置板的下端两侧均固定连接有支撑机构，两个所述支撑机构的下端均固定连接有条形板，两个所述条形板的相对侧壁均固定连接有置物板，两个所述置物板远离条形板的一端两侧均固定连接有两个横板，两个所述横板之间转动连接有第二转动轴，所述第二转动轴的侧壁上套接有第三清洗刷，其中一个所述横板的侧壁上固定连接有第二电机，所述第二电机的输出轴末端贯穿横板并与第二转动轴的一端固定连接，两个所述支撑板的相对侧壁均设有放置槽，两个所述放置槽内均固定连接有两个导向轴，所述条形板远离置物板的一端滑动套接在两个导向轴上，所述放置板的两侧分别固定连接有两个第一连接杆,和第二连接杆，两个所述第一连接杆远离放置板的一端固定连接有第一安装板，两个所述第二连接杆远离放置板的一端固定连接有第二安装板，所述第一安装板和第二安装板的下端分别通过锁紧螺钉固定连接有前清洁软刷和后清洁软刷。

[0006]优选地，所述第一清洗刷和第二清洗刷均为海绵刷，所述第一清洗刷为圆柱型结构，第二清洗刷为与第一清洗刷位置对应的圆台型结构。

[0007]优选地，所述第三清洗刷包括固定套接在第二转动轴侧壁上的中空筒，所述中空筒的侧壁上环形等间距设有多个海绵条。

[0008]优选地，两个所述条形板远离置物板的一侧均固定连接有两个与两个导向轴位置对应的滑动套，两个所述滑动套远离条形板的一端分别贯穿放置槽并滑动套接在两个导向轴上。

[0009]优选地，所述支撑机构包括固定连接在放置板下端的第一固定板，所述第一固定板的下端固定连接有第二固定板，所述第二固定板的下端通过第三固定板与条形板的上端固定连接，所述第二固定板分别与第一固定板、第三固定板构成锐角。

[0010]优选地，两个所述支撑板的下端均固定套接有防滑橡胶套。

[0011]优选地，所述第一电机和第二电机均为防水电机，且第一电机和第二电机的侧壁上套设有防水保护罩。

[0012]优选地，所述放置板的上端一侧固定连接有与储水箱位置对应的配重块。

[0013]本发明中，当汽车驶入洗车间，将汽车停在清洗装置的下方，启动电动滑轨，放置板通过其两端的滑动板在电动滑轨上进行水平运动，打开加压泵，输水管将储水箱内的清洗用水输入弧形通水管内，再通过多个喷头进高压喷水工作，清洗用水喷洒在车身上，同时启动第一电机和两个第二电机，第一电机带动第一转动轴转动，从而带动第一清洗刷和第二清洗刷在车顶部进行转动清洗，第一清洗刷和第二清洗刷与车身的顶部结构相配合，从而方便对车身顶部进行清洗，两个第二转动电机带动两个第二转动轴转动，从而带动两个第三清洗刷对车身的两侧进行滚刷清洗，由于第一清洗刷、第二清洗刷和第三清洗刷均为为海绵材质所制成，弹性大，压缩性强，在一定程度上扩大了对不同车的清洗范围，清洗效果好，放置板带动第一清洗刷、第二清洗刷和第三清洗刷在水平位置上对车身进行往复清洗，且随着放置板带动前清洁软刷和后清洁软刷在运动的过程中对车前和车后进行清洗，故可以在最大限度上对汽车进行全方位清洗，清洗效果好，且效率高。本发明结构紧凑，通过喷头与第一清洗刷、第二清洗刷、第三清洗刷以及前、后清洁软刷的结合使用，在一定程度上可以使汽车得到全方位往复清洗，清洗效率高，且清洗范围广，使用效果好。

附图说明

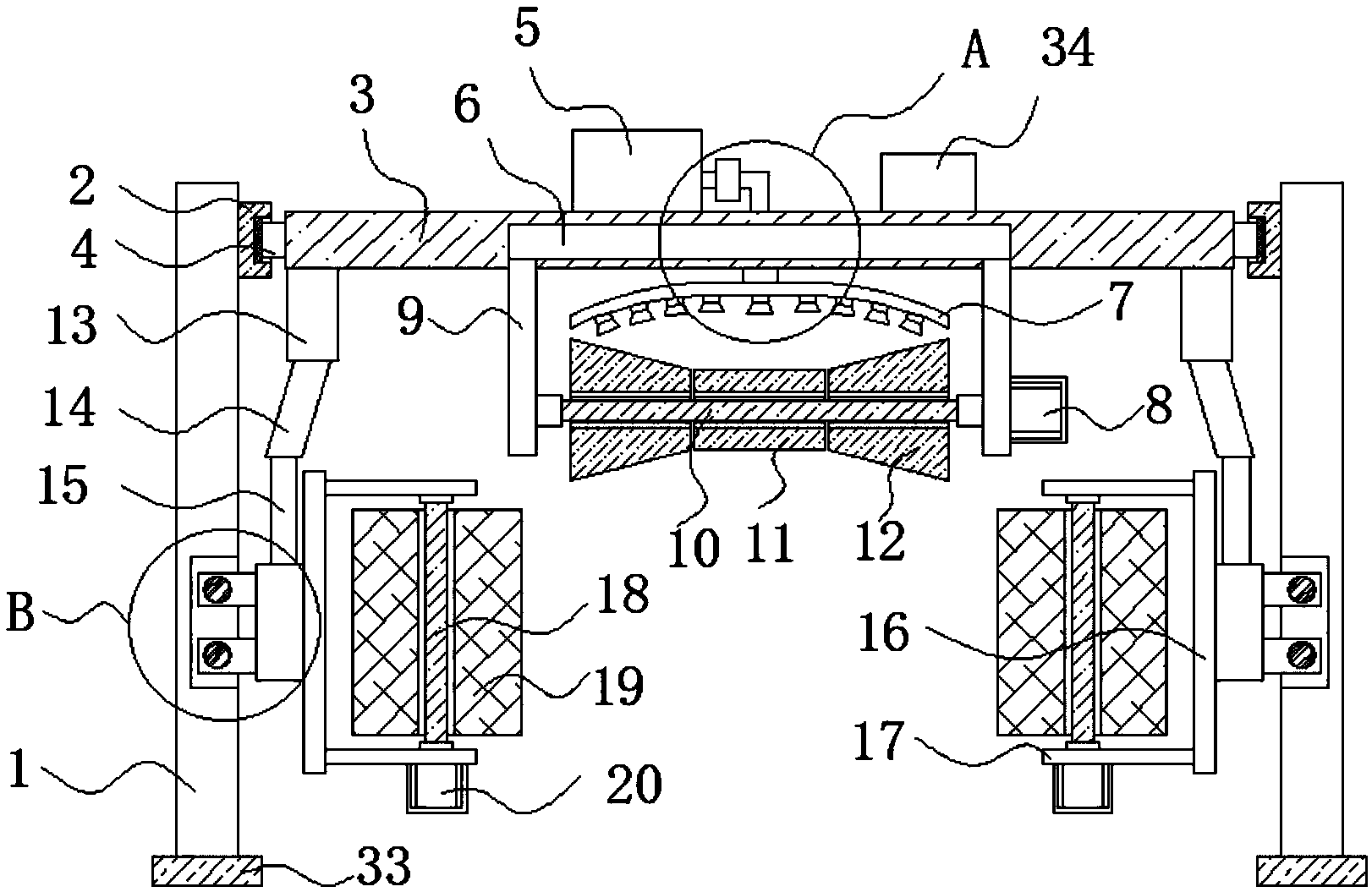

[0014]图1为本发明提出的一种汽车自动清洗装置的结构示意图；

[0015]图2为本发明提出的一种汽车自动清洗装置的放置板处的部分侧视图；

[0016]图3为本发明提出的一种汽车自动清洗装置的支撑板处的侧视图；

[0017]图4为本发明提出的一种汽车自动清洗装置的放置板与第一安装板、第二安装板结合处的部分俯视图；

[0018]图5为本发明提出的一种汽车自动清洗装置的放置板与前清洁软刷、后清洁软刷结合处的部分侧视图；

[0019]图6为本发明提出的一种汽车自动清洗装置的第三清洗刷的结构示意图；

[0020]图7为图1中A处放大图；

[0021]图8为图1中B处放大图。

[0022]图中：1支撑板、2电动滑轨、3放置板、4滑动板、5储水箱、 6固定板、7弧形通水管、8第一电机、9竖板、10第一转动轴、11 第一清洗刷、12第二清洗刷、13第一固定板、14第二固定板、15第三固定板、16置物板、17横板、18第二转动轴、19第三清洗刷、20 第二电机、21连接柱、22输水管、23喷头、24第一连接杆、25第二连接杆、26第一安装板、27第二安装板、28前清洁软刷、29后清洁软刷、30条形板、31滑动套、32导向轴、33防滑橡胶套、34配重块、35加压泵。

具体实施方式

[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0024]参照图1-8，一种汽车自动清洗装置，包括两个支撑板1，两个支撑板1靠近上端的相对侧壁之间设有放置板3，两个支撑板1的相对侧壁均设有与放置板3位置对应的电动滑轨2，放置板3的两端均通过滑动板4滑动连接在两个电动滑轨2上，两个电动滑轨2方便放置板3在水平方向上进行运动，放置板3的上端固定连接有储水箱5，放置板3的下端通过连接柱21固定连接有弧形通水管7，弧形通水管7的侧壁上等间距设有多个喷头23，储水箱5的出水口设有输水管22，输水管22远离储水箱5的一端依次贯穿放置板3和连接柱21 并与弧形通水管7的侧壁相连通，输水管22靠近储水箱5的一端侧壁上设有加压泵24，启动加压泵24，再通过输水管22将储水箱5内的清洗用水传输到弧形通水管7内，再通过多个喷头23对车身进行喷水，放置板3的侧壁上固定连接有固定板6，固定板6的下端两侧均固定连接有竖板9，两个竖板9之间转动连接有第一转动轴10，其中一个竖板9的侧壁上固定连接有第一电机8，第一电机8的输出轴末端贯穿竖板9并与第一转动轴10的一端固定连接，第一转动轴10 的中部固定套接有第一清洗刷11，第一转动轴10的两侧均固定套接有第二清洗刷12，两个第二清洗刷12对称设置在第一清洗刷11的两侧，启动第一电机8，第一电机8带动第一转动轴10转动，从而带动第一清洗刷11和第二清洗刷12转动，第一清洗刷11和第二清洗刷的相互配合对车身顶部进行转动清洗，放置板3的下端两侧均固定连接有支撑机构，两个支撑机构的下端均固定连接有条形板30，两个条形板30的相对侧壁均固定连接有置物板16，两个置物板16 远离条形板30的一端两侧均固定连接有两个横板17，两个横板17 之间转动连接有第二转动轴18，第二转动轴18的侧壁上套接有第三清洗刷19，其中一个横板17的侧壁上固定连接有第二电机20，第二电机20的输出轴末端贯穿横板17并与第二转动轴18的一端固定连接，启动两个第二电机20，两个第二电机20带动两个第二转动轴18 转动，从而带动两个第三清洗刷19对车身两侧进行清洗，两个支撑板1的相对侧壁均设有放置槽，两个放置槽内均固定连接有两个导向轴32，条形板30远离置物板16的一端滑动套接在两个导向轴32上，导向轴32对条形板30的运动起到一定的导向作用，放置板3的两侧分别固定连接有两个第一连接杆24,和第二连接杆25，两个第一连接杆24远离放置板3的一端固定连接有第一安装板26，两个第二连接杆25远离放置板3的一端固定连接有第二安装板27，第一安装板26 和第二安装板27的下端分别通过锁紧螺钉固定连接有前清洁软刷28 和后清洁软刷29，前清洁软刷28和后清洁软刷29对随放置板3的运动而运动，从而对车身前部和后部进行清洗。

[0025]本发明中，第一清洗刷11和第二清洗刷12均为海绵刷，第一清洗刷11为圆柱型结构，第二清洗刷12为与第一清洗刷11位置对应的圆台型结构，第一清洗刷11和第二清洗刷12的形状与汽车车身顶部的形状在一定程度达到配合，从而在最大限度上提高清洗效果。第三清洗刷19包括固定套接在第二转动轴18侧壁上的中空筒，中空筒的侧壁上环形等间距设有多个海绵条，海绵条具有很强的弹性效果，对车身不仅起到保护作用，还在一定程度上适用于对不同车型的汽车进行清洗，提高了清洗范围。两个条形板30远离置物板16的一侧均固定连接有两个与两个导向轴32位置对应的滑动套31，两个滑动套 31远离条形板30的一端分别贯穿放置槽并滑动套接在两个导向轴32 上，滑动套31有助于条形板30在导向轴32上进行运动。支撑机构包括固定连接在放置板3下端的第一固定板13，第一固定板13的下端固定连接有第二固定板14，第二固定板14的下端通过第三固定板 15与条形板30的上端固定连接，第二固定板14分别与第一固定板 13、第三固定板15构成锐角，第二固定板14分别与第一固定板13、第三固定板15的构成角度方便放置板3在一定空间内与条形板30的连接。两个支撑板1的下端均固定套接有防滑橡胶套33。第一电机8 和第二电机20均为防水电机，且第一电机8和第二电机20的侧壁上套设有防水保护罩。放置板3的上端一侧固定连接有与储水箱5位置对应的配重块34。

[0026]本发明中，当汽车驶入洗车间，将汽车停在清洗装置的下方，启动电动滑轨2，放置板3通过其两端的滑动板4在电动滑轨2上进行水平运动，打开加压泵35，输水管22将储水箱5内的清洗用水输入弧形通水管7内，再通过多个喷头23进高压喷水工作，清洗用水喷洒在车身上，同时启动第一电机8和两个第二电机20，第一电机8 带动第一转动轴10转动，从而带动第一清洗刷11和第二清洗刷12 在车顶部进行转动清洗，第一清洗刷11和第二清洗刷12与车身的顶部结构相配合，从而方便对车身顶部进行清洗，两个第二转动电机 20带动两个第二转动轴18转动，从而带动两个第三清洗刷19对车身的两侧进行滚刷清洗，由于第一清洗刷11、第二清洗刷12和第三清洗刷19均为为海绵材质所制成，弹性大，压缩性强，在一定程度上扩大了对不同车的清洗范围，清洗效果好，放置板3带动第一清洗刷12、第二清洗刷12和第三清洗刷19在水平位置上对车身进行往复清洗，且随着放置板3带动前清洁软刷28和后清洁软刷29在运动的过程中对车前和车后进行清洗，故可以在最大限度上对汽车进行全方位清洗，清洗效果好，且效率高。

[0027]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
