本发明公开了一种防残留酸奶瓶，包括酸奶瓶本体，所述酸奶瓶本体包括第一瓶体和第二瓶体，所述第一瓶体和第二瓶体通活动扣连接，所述第一瓶体位于第二瓶体的上方，所述第一瓶体上螺纹连接有瓶盖，所述第一瓶体上设有第一活动槽，所述第一活动槽内滑动连接有环形块，所述环形块位于刮板内侧壁的一端转动连接有刮板，所述刮板紧贴在刮板内壁的一侧，所述刮板背离环形块的一端固定连接有移动板，所述移动板上设有圆形凹槽，所述移动板抵在刮板底侧内壁上。本发明经过刮刀在饮用酸奶不同时段的刮取，从而极大的减少了饮用之后酸奶的残余量，避免了大量的酸奶的浪费。
权利要求
1.一种防残留酸奶瓶，包括酸奶瓶本体(1)，其特征在于，所述酸奶瓶本体(1)包括第一瓶体和第二瓶体，所述第一瓶体和第二瓶体通活动扣连接，所述第一瓶体位于第二瓶体的上方，所述第一瓶体上螺纹连接有瓶盖(5)，所述第一瓶体上设有第一活动槽，所述第一活动槽内滑动连接有环形块(12)，所述环形块(12)位于第一活动槽内，所述环形块(12)内侧壁的一端转动连接有刮板(2)，所述刮板(2)紧贴在刮板(2)内壁的一侧，所述刮板(2)背离环形块(12)的一端固定连接有移动板(3)，所述移动板(3)上设有圆形凹槽(4)，所述移动板(3)抵在刮板(2)底侧内壁上，所述环形块(12)位于刮板(2)外侧壁的一端固定连接有环形带(11)，所述环形带(11)上等间距固定连接有多个凸起(10)，所述环形带(11)和酸奶瓶本体(1)之间通过限位装置(9)连接。
2.根据权利要求1所述的一种防残留酸奶瓶，其特征在于,所述活动扣第二活动槽，所述第二活动槽内设有连接带(7)，所述连接带(7)的两侧对称设有多个连接块(8)，所述连接块(8)的一端固定连接在第二活动槽的上侧壁上，所述连接带(7)的两侧还对称固定连接有密封圈(6)，所述密封圈(6)抵在第二活动槽上，所述连接带(7)上还固定连接有拉环。
3.根据权利要求1所述的一种防残留酸奶瓶，其特征在于，所述限位装置(9)包括限位槽和限位块，所述限位槽位于第一活动槽的内壁上，所述限位块固定连接在环形块(12)的一侧，所述限位块滑动连接在限位槽内。
4.根据权利要求1所述的一种防残留酸奶瓶，其特征在于，所述酸奶瓶本体(1)呈圆柱形设置。
说明书
一种防残留酸奶瓶
技术领域
[0001]本发明涉及生活技术领域，尤其涉及一种防残留酸奶瓶。
背景技术
[0002]酸奶是以牛奶为原料，经过巴氏杀菌后再向牛奶中添加有益菌 (发酵剂)，经发酵后，再冷却灌装的一种牛奶制品。目前市场上酸奶制品多以凝固型、搅拌型和添加各种果汁果酱等辅料的果味型为多。酸奶不但保留了牛奶的所有优点，而且某些方面经加工过程还扬长避短，成为更加适合于人类的营养保健品，但是现在盛装的酸奶瓶本体为了便于使用，大多都不在用吸管，而是拧开瓶盖直接饮用，由于瓶形状的因素导致使用者没法将瓶内的酸奶食用完全，每次喝完之后瓶内残留大量的酸奶，从而导致了酸奶的大量浪费。
发明内容
[0003]本发明的目的是为了解决现有技术中存在的缺点，如：现在盛装的酸奶瓶本体为了便于使用，大多都不在用吸管，而是拧开瓶盖直接饮用，由于瓶形状的因素导致使用者没法将瓶内的酸奶食用完全，每次喝完之后瓶内残留大量的酸奶，从而导致了酸奶的大量浪费。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种防残留酸奶瓶，包括酸奶瓶本体，所述酸奶瓶本体包括第一瓶体和第二瓶体，所述第一瓶体和第二瓶体通活动扣连接，所述第一瓶体位于第二瓶体的上方，所述第一瓶体上螺纹连接有瓶盖，所述第一瓶体上设有第一活动槽，所述第一活动槽内滑动连接有环形块，所述环形块位于第一活动槽内，所述环形块内侧壁的一端转动连接有刮板，所述刮板紧贴在刮板内壁的一侧，所述刮板背离环形块的一端固定连接有移动板，所述移动板上设有圆形凹槽，所述移动板抵在刮板底侧内壁上，所述环形块位于刮板外侧壁的一端固定连接有环形带，所述环形带上等间距固定连接有多个凸起，所述环形带和酸奶瓶本体之间通过限位装置连接。
[0006]优选的，所述活动扣第二活动槽，所述第二活动槽内设有连接带，所述连接带的两侧对称设有多个连接块，所述连接块的一端固定连接在第二活动槽的上侧壁上，所述连接带的两侧还对称固定连接有密封圈，所述密封圈抵在第二活动槽上，所述连接带上还固定连接有拉环。
[0007]优选的，所述限位装置包括限位槽和限位块，所述限位槽位于第一活动槽的内壁上，所述限位块固定连接在环形块的一侧，所述限位块滑动连接在限位槽内。
[0008]优选的，所述酸奶瓶本体呈圆柱形设置。
[0009]与现有技术相比，本发明的有益效果是：经过刮刀在饮用酸奶不同时段的刮取，从而极大的减少了饮用之后酸奶的残余量，避免了大量的酸奶的浪费。
附图说明

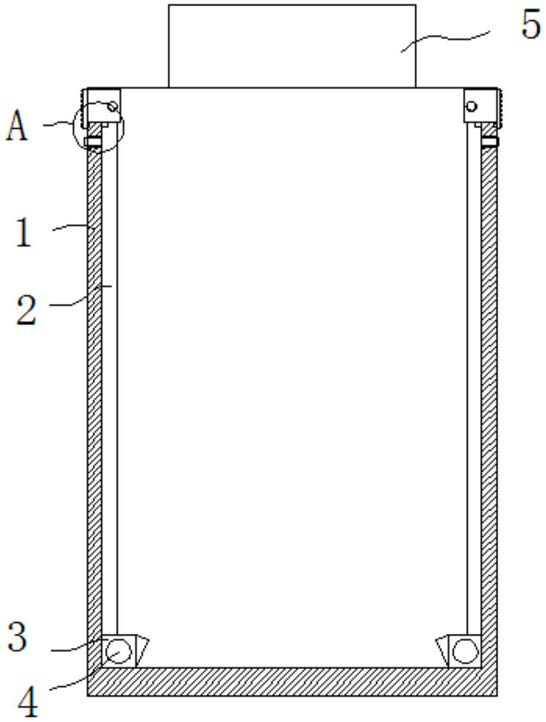

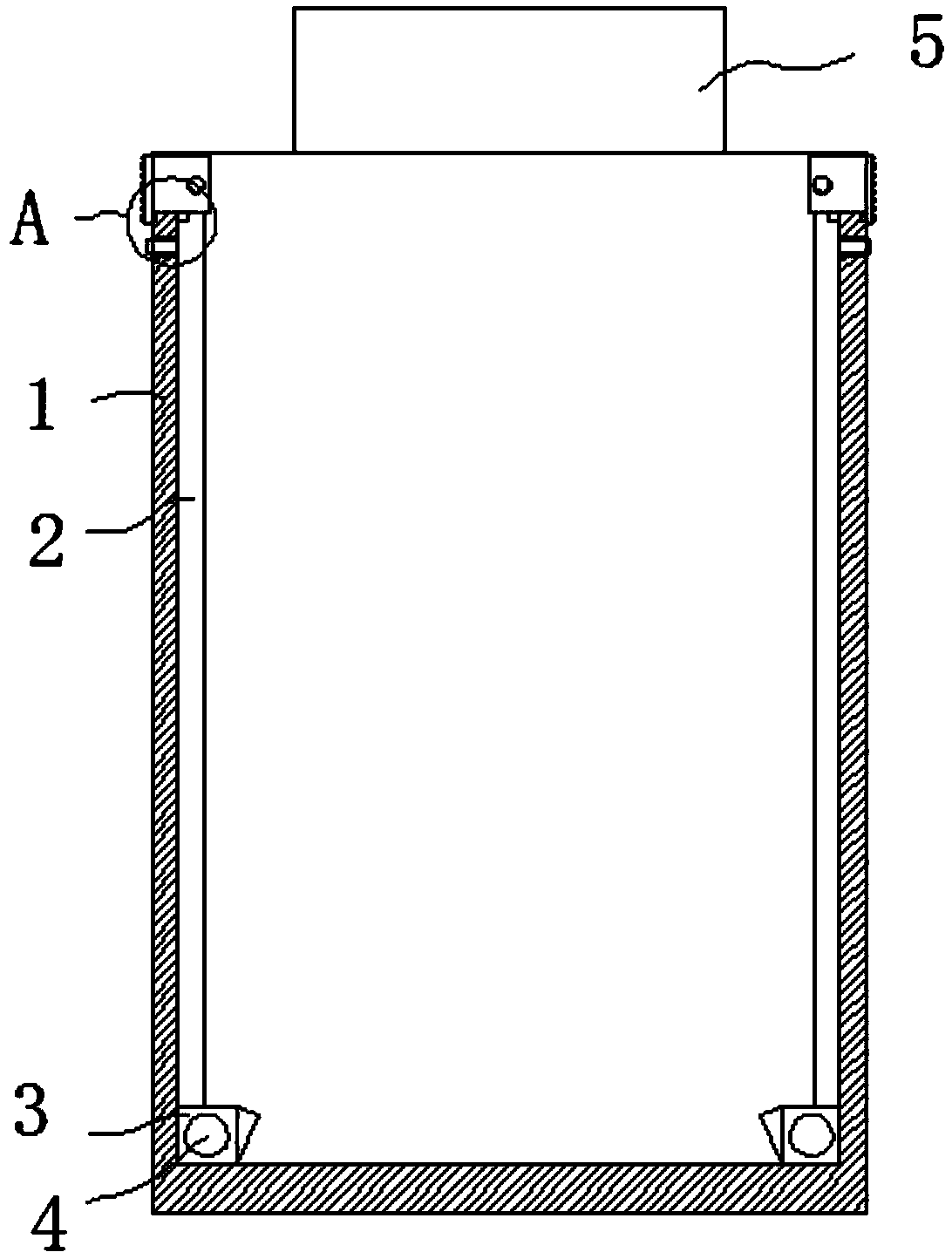

[0010]图1为本发明提出的一种防残留酸奶瓶的正面结构示意图；

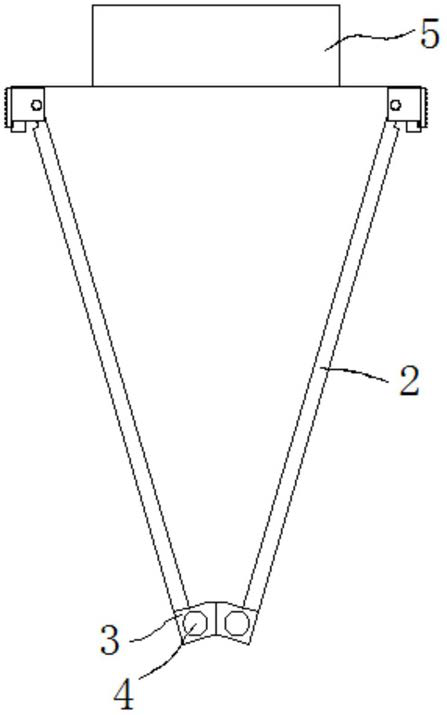

[0012]图3为本发明提出的一种防残留酸奶瓶的第一瓶体的状态图；

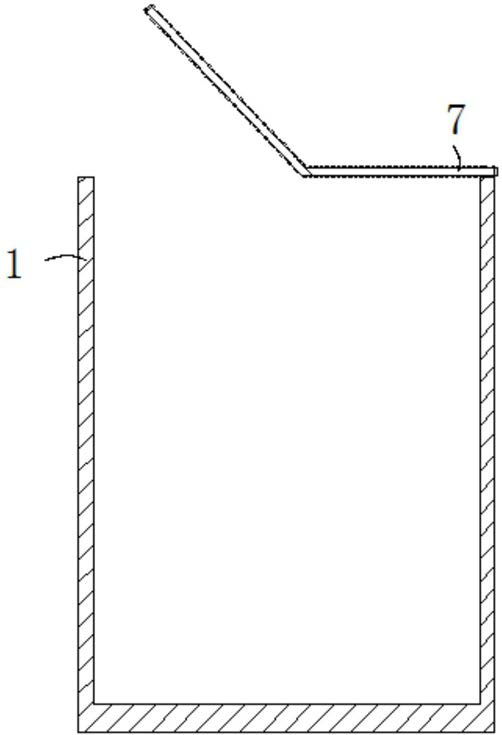

[0013]图4为本发明提出的一种防残留酸奶瓶的第二瓶体的状态图。
[0014]图中：1酸奶瓶本体、2刮板、3移动板、4圆形凹槽、5瓶盖、 6密封圈、7连接带、8连接块、9限位装置、10凸起、11环形带、 12环形块。
具体实施方式
[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0016]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0017]参照图1-2，一种防残留酸奶瓶，包括酸奶瓶本体1，酸奶瓶本体1呈圆柱形设置，酸奶瓶本体1包括第一瓶体和第二瓶体，第一瓶体和第二瓶体通活动扣连接，活动扣包括第二活动槽，第二活动槽内设有连接带7，连接带7的两侧对称设有多个连接块8，连接块8的一端固定连接在第二活动槽的上侧壁上，连接带7的两侧还对称固定连接有密封圈6，密封圈6抵在第二活动槽上，连接带7上还固定连接有拉环，第一瓶体位于第二瓶体的上方，第一瓶体上螺纹连接有瓶盖5，第一瓶体上设有第一活动槽，第一活动槽内滑动连接有环形块 12，环形块12位于第一活动槽内，环形块12内侧壁的一端转动连接有刮板2，刮板2紧贴在刮板2内壁的一侧，刮板2背离环形块12 的一端固定连接有移动板3，移动板3上设有圆形凹槽4，移动板3 抵在刮板2底侧内壁上，环形块12位于刮板2外侧壁的一端固定连接有环形带11，环形带11上等间距固定连接有多个凸起10，环形带 11和酸奶瓶本体1之间通过限位装置9连接，限位装置9包括限位槽和限位块，限位槽位于第一活动槽的内壁上，限位块固定连接在环形块12的一侧，限位块滑动连接在限位槽内。
[0018]参考图1-2，多个凸起10的设置可以增加手指和环形带11的摩擦力和着力点，从而便于环形块12的转动，利用限位块在限位槽内的滑动，一方面可以限制环形块12的轨迹，使其沿着特定的轨迹转动，同时限位块的的设计使得限位槽有多个折弯，从而增加酸奶瓶本体1的密封性，连接块8两侧是固定连接在第二活动槽的侧壁上的，但是因为连接块8的横截面积很小，所以在受力较大的时候连接块8 会和第二活动槽的侧壁脱离，密封圈6的设置可以增加连接带7和酸奶瓶本体7的密封性，使得瓶内的酸奶在运输中不会溢出。
[0019]参照图1-2，在饮用酸奶之前，将手指按在环形带11上，然后施加顺时针或者逆时针的力，使得环形带11带动环形块12在第一活动槽转动，同时使得刮板2在酸奶瓶本体1的内侧壁上转动，从而将粘附在酸奶瓶本体1内侧壁上附着的酸奶刮掉，同时因为酸奶需要冷藏，所以在冷藏的过程中，一些酸奶会不断的聚集形成团状吸附在酸奶瓶本体1的内侧壁上，刮板2的转动一方面将附着在酸奶瓶本体1 内侧壁上附着的酸奶刮掉，与瓶内的酸奶融合，便于饮用避免浪费，同时将团状的酸奶实现搅动将其打散，从新恢复成流体，这样增加了酸奶的口感。
[0020]在饮用酸奶之时，也可以利用环形带11带动环形块12旋转，从而使得刮板21在酸奶瓶本体1上转动，实现第二次刮取，当酸奶瓶本体1上附着的酸奶被刮下，在自身重力的作用下向下移动，使得酸奶的量变多，增加酸奶的流动性，使其更加容易流动，在倾倒时便于酸奶入口。
[0021]参照图3-4，在饮用酸奶之后，再次利用环形带11带动环形块 12旋转，从而使得刮板2在酸奶瓶本体1上转动，实现第三次刮取，因为此时酸奶的量变得很少，所以流动性变差，然后用力拉动拉环，在外力的作用下使得连接块8的两端和第二活动槽脱离断开，或者连接块8和连接带7脱离断开，从而使得连接带7慢慢的从而第二活动槽脱离，从而使得第一瓶体和第二瓶体脱离，使得刮板2以及酸奶瓶本体1的内壁上暴露，从而便于酸奶的饮用，然后转动刮板2使得两个移动板3合并并在一起，(刮板2和环形块12之间的摩擦力大于刮板2自身重力在水平方向的分力)然后利用合并在一起的移动板3以及移动板3上形成的圆形凹槽4可以将第二瓶体底侧壁的酸奶实现盛装，从而便于饮用，同时避免饮用后大量酸奶的残留，造成浪费，同时达到了节约的效果。
[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
