本发明公开了一种剥线钳用导线防损伤系统，包括两个把手，两个所述把手侧壁分别固定连接有上连板与下连板，所述上连板与下连板远离把手一端共同设有环形盒，所述环形盒侧壁设有上钳头与下钳头，所述环形盒内环侧壁转动连接有转轴，所述环形盒内部设有控制机构，所述控制机构包括固定连接在环形盒内壁的安装板，所述安装板侧壁固定连接有放置盒，所述环形盒外环侧壁设有第一外槽与第二外槽，所述环形盒内环侧壁设有第一内槽与第二内槽，所述转轴侧壁固定连接有固定杆，且固定杆位于第一内槽内。本发明能够有效地防止使用者力度过大时将导线内部的导电层割伤的情况发生，还能防止使用者松手后把手迅速弹回使手受伤的情况发生。

权利要求

1.一种剥线钳用导线防损伤系统，包括两个把手(1)，两个所述把手(1)侧壁分别固定连接有上连板(2)与下连板(3)，所述上连板(2)与下连板(3)远离把手一端共同设有环形盒(7)，所述环形盒(7)侧壁设有上钳头(4)与下钳头(6)，所述环形盒(7)内环侧壁转动连接有转轴(15)，其特征在于：所述环形盒(7)内部设有控制机构，所述控制机构包括固定连接在环形盒(7)内壁的安装板(14)，所述安装板(14)侧壁固定连接有放置盒(9)，所述环形盒(7)外环侧壁设有第一外槽(8)与第二外槽(12)，所述环形盒(7)内环侧壁设有第一内槽(16)与第二内槽(17)，所述转轴(15)侧壁固定连接有固定杆(20)，且固定杆(20)位于第一内槽(16)内，所述固定杆(20)侧壁固定连接有弧形杆(10)，所述弧形杆(10)延伸至放置盒(9)内并固定连接有滑板(11)，所述滑板(11)下壁通过压簧与放置盒(9)内底部弹性连接，所述放置盒(9)内填充有电流变液，所述转轴(15)侧壁固定连接有滑动杆(13)，所述滑动杆(13)位于第二外槽(12)与第二内槽(17)内，所述滑动杆(13)侧壁固定连接有挤压杆(19)，所述环形盒(7)内壁固定连接有压电片(18)，所述上钳头(4)与下钳头(6)相对的侧壁均嵌设有导电片(5)，所述压电片(18)、压簧与两个导电片(5)电性连接。

2.根据权利要求1所述的一种剥线钳用导线防损伤系统，其特征在于：所述上连板(2)位于第一外槽(8)内，所述固定杆(20)远离转轴一端与上连板(2)固定连接，所述下连板(3)与环形盒(7)侧壁固定连接。

3.根据权利要求1所述的一种剥线钳用导线防损伤系统，其特征在于：所述上钳头(4)与环形盒(7)侧壁固定焊接，所述滑动杆(13)远离转轴(15)一端与下钳头(6)固定连接。

4.根据权利要求1所述的一种剥线钳用导线防损伤系统，其特征在于：所述压电片(18)正极与下端的导电片(5)电性连接，位于上端的所述导电片(5)与压簧上端的侧壁电性连接，所述压电片(18)负极与压簧下端的侧壁电性连接。

说明书

一种剥线钳用导线防损伤系统

技术领域

[0001]本发明涉及电力工具技术领域，尤其涉及一种剥线钳用导线防损伤系统。

背景技术

[0002]剥线钳是电力施工、仪表维修等工作中经常使用到的一种电力工具，主要用于将导线外层的绝缘层剥除，方便导线之间的连接等其他工作，但是，现有的剥线钳存在如下问题：

[0003]1、由于导线的材质与型号都不同，在使用剥线钳时，熟练度不高的使用者容易用力过度，将导线内部的导电部分割破，甚至将导线剪断，割伤的导线会降低导线整体的结构强度，在电路铺设中容易造成导线断裂的情况，而且，割伤的导线内部电阻也会受到影响，从而影响电路的正常工作；

[0004]2、剥线钳一般都设置有弹簧，在挤压把手时会同时挤压弹簧，在将手松开时，由于弹簧的弹力，把手会迅速恢复原状，把手迅速回弹容易使使用者的手受伤。

[0005]所以，需要设计一种剥线钳用导线防损伤系统来解决上述问题。

发明内容

[0006]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种剥线钳用导线防损伤系统。

[0007]为了实现上述目的，本发明采用了如下技术方案：

[0008]一种剥线钳用导线防损伤系统，包括两个把手，两个所述把手侧壁分别固定连接有上连板与下连板，所述上连板与下连板远离把手一端共同设有环形盒，所述环形盒侧壁设有上钳头与下钳头，所述环形盒内环侧壁转动连接有转轴，所述环形盒内部设有控制机构，所述控制机构包括固定连接在环形盒内壁的安装板，所述安装板侧壁固定连接有放置盒，所述环形盒外环侧壁设有第一外槽与第二外槽，所述环形盒内环侧壁设有第一内槽与第二内槽，所述转轴侧壁固定连接有固定杆，且固定杆位于第一内槽内，所述固定杆侧壁固定连接有弧形杆，所述弧形杆延伸至放置盒内并固定连接有滑板，所述滑板下壁通过压簧与放置盒内底部弹性连接，所述放置盒内填充有电流变液，所述转轴侧壁固定连接有滑动杆，所述滑动杆位于第二外槽与第二内槽内，所述滑动杆侧壁固定连接有挤压杆，所述环形盒内壁固定连接有压电片，所述上钳头与下钳头相对的侧壁均嵌设有导电片，所述压电片、压簧与两个导电片电性连接。

[0009]优选地，所述上连板位于第一外槽内，所述固定杆远离转轴一端与上连板固定连接，所述下连板与环形盒侧壁固定连接。

[0010]优选地，所述上钳头与环形盒侧壁固定焊接，所述滑动杆远离转轴一端与下钳头固定连接。

[0011]优选地，所述压电片正极与下端的导电片电性连接，位于上端的所述导电片与压簧上端的侧壁电性连接，所述压电片负极与压簧下端的侧壁电性连接。

[0012]本发明具有以下有益效果：

[0013]1、与现有技术相比，本发明在使用时，会使挤压杆挤压压电板，当两个导电片均与导线内部的导电层接触时，会使压电板的电路导通，电流经过压簧，电流变液在电场力的作用下，会逐渐变成固态，从而防止压簧继续收缩，能够防止上钳头与下钳头继续靠近，能够有效地防止使用者力度过大时将导线内部的导电层割伤的情况发生；

[0014]2、与现有技术相比，本发明在使用者将导线移开后，两个导电片之间的电路又断开，压簧内的电流消失，电流变液又逐渐变成液态，使用者松开把手后，压簧会随着电流变液剪切屈服程度的变化缓慢的恢复原状，不会迅速将两个把手弹开，能够有效地防止使用者松手后把手迅速弹回使手受伤的情况发生。

附图说明

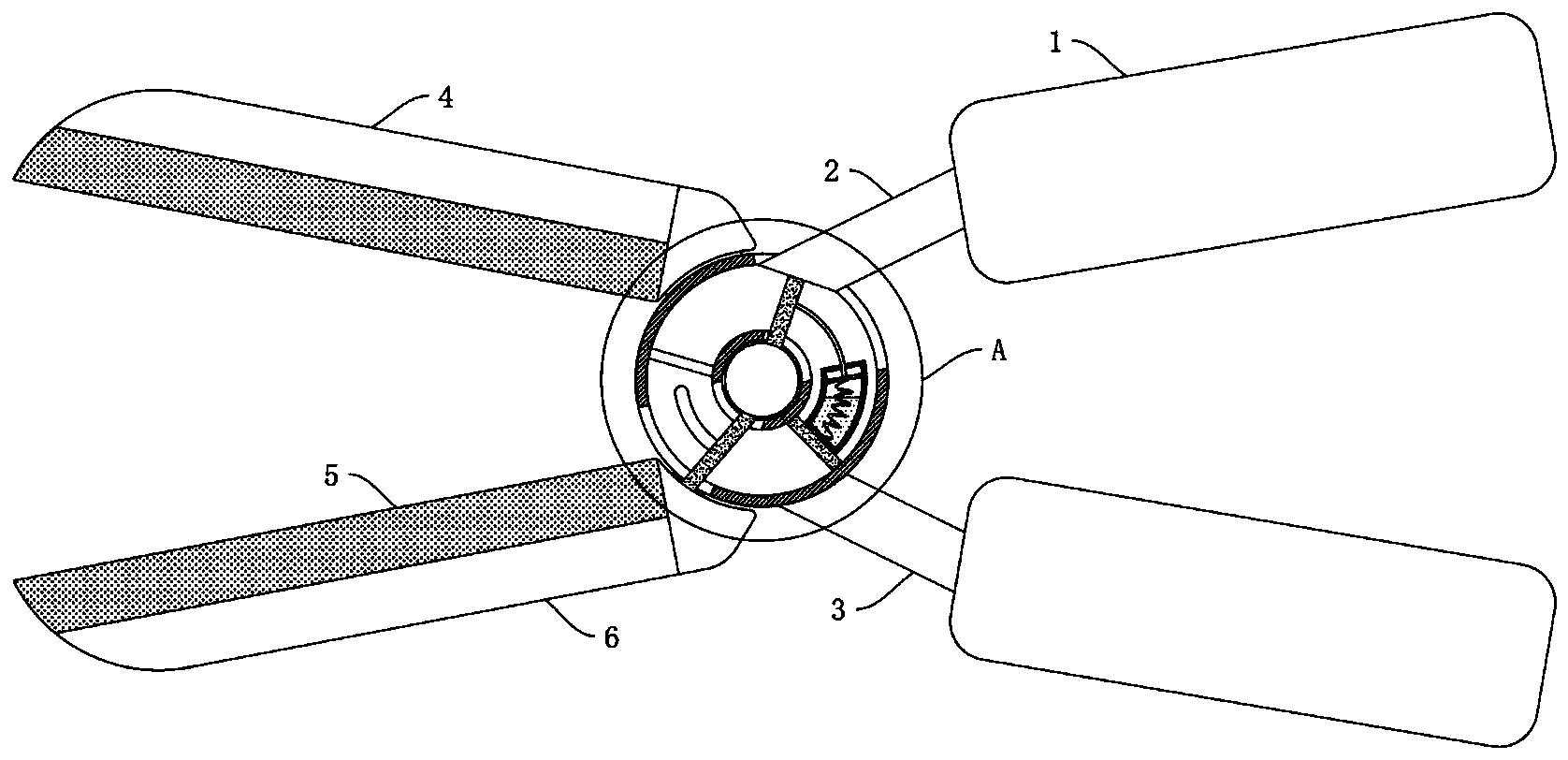

[0015]图1为本发明提出的一种剥线钳用导线防损伤系统的结构示意图；

[0016]图2为本发明提出的一种剥线钳用导线防损伤系统的A处结构放大图。

[0017]图中：1把手、2上连板、3下连板、4上钳头、5导电片、6下钳头、7环形盒、8第一外槽、9放置盒、10弧形杆、11滑板、12第二外槽、13滑动杆、14安装板、15转轴、16第一内槽、17第二内槽、18压电片、19挤压杆、20固定杆。

具体实施方式

[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0019]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0020]参照图1-2，一种剥线钳用导线防损伤系统，包括两个把手1，进一步地，为了方便使用者能够更好地握住把手1，可在把手1上套设一层橡胶套，并将把手1设置成波浪状，两个把手1侧壁分别固定连接有上连板2与下连板3，上连板2与下连板3远离把手一端共同设有环形盒7，环形盒7侧壁设有上钳头4与下钳头6，环形盒7内环侧壁转动连接有转轴15，连接方式为轴承连接等现有技术，在此不做过多赘述。

[0021]环形盒7内部设有控制机构，控制机构包括固定连接在环形盒7内壁的安装板14，安装板14侧壁固定连接有放置盒9，环形盒7外环侧壁设有第一外槽8与第二外槽12，环形盒7内环侧壁设有第一内槽16与第二内槽17，转轴15侧壁固定连接有固定杆20，且固定杆20位于第一内槽16内，固定杆20侧壁固定连接有弧形杆10，弧形杆10延伸至放置盒9内并固定连接有滑板11，滑板11下壁通过压簧与放置盒9内底部弹性连接，放置盒9内填充有电流变液，电流变液在通常状态下是一种悬浮液，在电场力的作用下，会发生液态-固态的转变，转轴15侧壁固定连接有滑动杆13，滑动杆13位于第二外槽12与第二内槽17内，滑动杆13侧壁固定连接有挤压杆19，挤压杆19远离滑动杆13一端侧壁为弧面，环形盒7内壁固定连接有压电片18，压电片18受到挤压时能够发生形变并产生电流，上钳头4与下钳头6相对的侧壁均嵌设有导电片5，导电片5由导电材料制成，可以是铁、铜等，压电片18、压簧与两个导电片5电性连接，压电片18正极与下端的导电片5电性连接，位于上端的导电片5与压簧上端的侧壁电性连接，压电片18负极与压簧下端的侧壁电性连接，连接方式为导线连接，此为现有技术，在此不做过多赘述。

[0022]本发明中，上连板2位于第一外槽8内，固定杆20远离转轴一端与上连板2固定连接，下连板3与环形盒7侧壁固定连接，上钳头4与环形盒7侧壁固定焊接，滑动杆13远离转轴15一端与下钳头6固定连接。

[0023]在使用时，用手握住把手1，将需要处理的导线放置在上钳头4与下钳头6之间，挤压两个把手1，使上连板2与下连板3相互靠近，进而使环形盒7相对转轴15逆时针转动，转轴15顺时针转动时会带动滑动杆13顺时针转动，从而让带动下钳头6向上运动，环形盒7逆时针转动时带动上钳头4向下运动，能够将导线外部的绝缘层剪破，滑动杆13转动时，还会带动挤压杆19上移，并挤压压电片18，在上钳头4与下钳头6没有同时接触到导线内部的导电层时，电路仍为断开状态，同时，转轴15侧壁的固定杆20顺时针转动时还会带动弧形杆10移动，进而带动滑板11下移，并下压压簧，在上钳头4与下钳头6均接触到导线的导电层部分时，两个导电片5之间连通，压电片18的外接电路连通，电流经过压簧时，在电场力的作用下，电流变液会变得更加粘稠，从而阻碍压簧继续收缩，使环形盒7与转轴15之间无法继续相对移动，使用者如果继续用力挤压把手1会有明显的吃力的感觉，从而停止继续挤压把手1，能够有效地防止使用者用力过度割伤导线内部的导电层。

[0024]使用者在停止用力后，将已经处理过的导线移开，两个导电片5之间又断开，压簧内的电流消失，电流变液又逐渐变成液态，压簧会随着电流变液剪切屈服程度逐渐减小的过程逐渐恢复原状，而不会迅速将滑板11弹开，能够防止使用者不再用力时把手迅速恢复，使使用者的手受伤。

[0025]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
