详情

摘要

本发明公开了一种自除尘型市政道路防护栏，包括底座，所述底座的上端焊接有竖杆，所述竖杆的上端焊接有横杆，所述横杆的侧壁开设有条形槽，所述条形槽的内底部转动连接有转动辊，所述横杆的上端转动连接有与转动辊同轴固定连接的风轮，所述条形槽的内壁上嵌设有透明玻璃板，且所述转动辊与透明玻璃板摩擦接触，所述转动辊的侧壁上固定连接有多个丝绸带。本发明通过车辆行驶时产生的空气流动推动风轮转动，可使得转动辊转动，转动辊侧壁上的丝绸带不断的与透明玻璃板进行摩擦，使得透明玻璃板上产生静电，将车辆行驶过程中扬起的灰尘进行吸附，减少灰尘对行人及非机动车驾驶人员的伤害。

权利要求

1.一种自除尘型市政道路防护栏，包括底座(1)，所述底座(1)的上端焊接有竖杆(3)，所述竖杆(3)的上端焊接有横杆(7)，其特征在于，所述竖杆(3)的侧壁开设有条形槽(4)，所述条形槽(4)的内底部转动连接有转动辊(6)，所述横杆(7)的上端转动连接有与转动辊(6)同轴固定连接的风轮(8)，所述条形槽(4)的内壁上嵌设有透明玻璃板(5)，且所述转动辊(6)与透明玻璃板(5)摩擦接触，所述转动辊(6)的侧壁上固定连接有多个丝绸带(2)；所述转动辊(6)的侧壁开设有滑槽(9)，所述滑槽(9)内密封滑动连接有滑塞(10)，且所述滑塞(10)通过弹簧(11)弹性连接在滑槽(9)的内壁上，所述透明玻璃板(5)的侧壁开设有与滑槽(9)内部连通的出水通道(12)，所述透明玻璃板(5)的侧壁开设有多个与出水通道(12)连通的出水孔(13)，所述底座(1)的侧壁上固定连接有与滑槽(9)内部连通的进水管(14)，所述出水通道(12)内安装有第一单向阀，所述进水管(14)内安装有第二单向阀。

2.根据权利要求1所述的一种自除尘型市政道路防护栏，其特征在于，所述丝绸带(2)沿一条螺旋线在转动辊(6)的侧壁上等间距分布，且所述丝绸带(2)上绘制有反光标识。

说明书

一种自除尘型市政道路防护栏

技术领域

[0001]本发明涉及市政相关设备技术领域，尤其涉及一种自除尘型市政道路防护栏。

背景技术

[0002]在城市道路建设过程中，往往会设置道路防护栏将机动车、非机动车和行人的交通进行分隔。

[0003]现有的道路防护栏功能仅实现了分隔交通道路的功能，然而在机动车行驶时，会扬起大量灰尘，在机动车两侧的的行人和非机动驾驶人员难免会吸入被扬起的灰尘，对行人和非机动驾驶人员的健康造成伤害，因此本申请文件提出了一种自除尘型市政道路防护栏。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自除尘型市政道路防护栏。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种自除尘型市政道路防护栏，包括底座，所述底座的上端焊接有竖杆，所述竖杆的上端焊接有横杆，所述竖杆的侧壁开设有条形槽，所述条形槽的内底部转动连接有转动辊，所述横杆的上端转动连接有与转动辊同轴固定连接的风轮，所述条形槽的内壁上嵌设有透明玻璃板，且所述转动辊与透明玻璃板摩擦接触，所述转动辊的侧壁上固定连接有多个丝绸带。

[0007]优选地，所述转动辊的侧壁开设有滑槽，所述滑槽内密封滑动连接有滑塞，且所述滑塞通过弹簧弹性连接在滑槽的内壁上，所述透明玻璃板的侧壁开设有与滑槽内部连通的出水通道，所述透明玻璃板的侧壁开设有多个与出水通道连通的出水孔，所述底座的侧壁上固定连接有与滑槽内部连通的进水管，所述出水通道内安装有第一单向阀，所述进水管内安装有第二单向阀。

[0008]优选地，所述丝绸带沿一条螺旋线在转动辊的侧壁上等间距分布，且所述丝绸带上绘制有反光标识。

[0009]本发明具有以下有益效果：

[0010]1、通过车辆行驶时产生的空气流动推动风轮转动，可使得转动辊转动，转动辊侧壁上的丝绸带不断的与透明玻璃板进行摩擦，使得透明玻璃板上产生静电，将车辆行驶过程中扬起的灰尘进行吸附，减少灰尘对行人及非机动车驾驶人员的伤害；

[0011]2、通过转动辊转动时产生的离心力，使得滑塞向外移动，可使滑槽内密闭空间增大，产生负压由进水管内抽取一部分水，待车辆行驶过后，转动辊停止转动，弹簧拉动滑塞复位，可将水挤入出水通道并由出水孔排出，可将透明玻璃板表面吸附的灰尘清除干净，使得本装置具有自清洁功能，无需人工维护，可以循环使用。

[0012]3、通过将丝绸带在转动辊上沿一条螺旋线等间距分布，并在丝绸带上绘制反光标识，这样在转动辊转动时，可产生良好的动态效果，对过往的机动车司机提醒，避免在在天色较暗时，因难以看清道路情形而冲撞防护栏。

附图说明

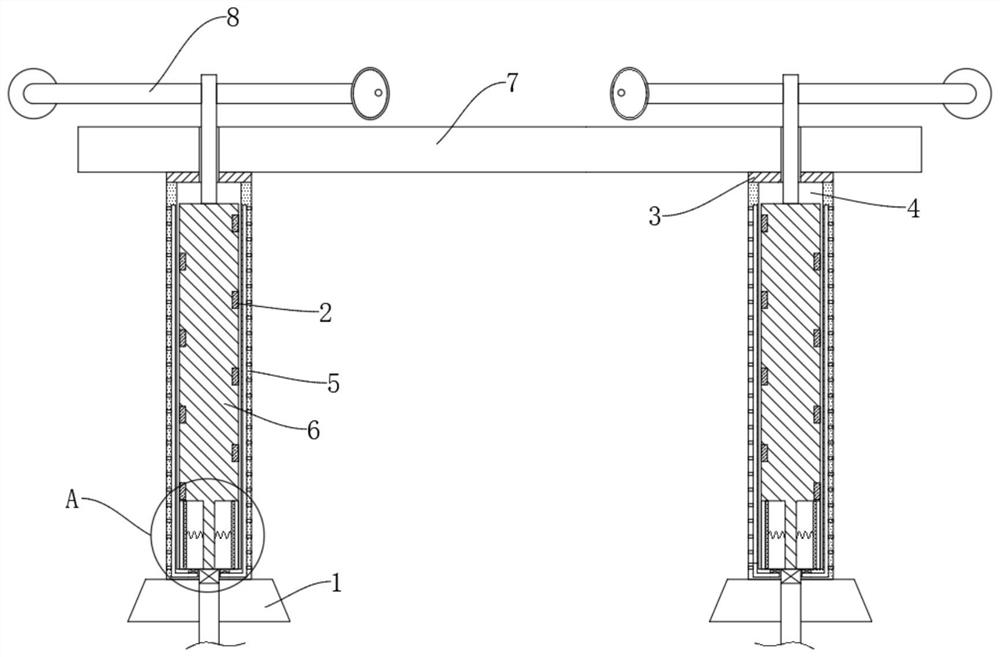

[0013]图1为本发明提出的一种自除尘型市政道路防护栏的结构示意图；

[0014]图2为图1中的A处结构放大示意图。

[0015]图中：1底座、2丝绸带、3竖杆、4条形槽、5透明玻璃板、6转动辊、7横杆、8风轮、9滑槽、10滑塞、11弹簧、12出水通道、13出水孔、14进水管。

具体实施方式

[0016]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0017]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0018]参照图1‑2，一种自除尘型市政道路防护栏，包括底座1，底座1的上端焊接有竖杆3，竖杆3的上端焊接有横杆7，竖杆3的侧壁开设有条形槽4，条形槽4的内底部转动连接有转动辊6，横杆7的上端转动连接有与转动辊6同轴固定连接的风轮8，具体地，风轮8可制成风杯状，可增大风轮8与空气的接触面积，从而能够在风力作用下推动风轮8转动而带动各个部件运转。

[0019]条形槽4的内壁上嵌设有透明玻璃板5，且转动辊6与透明玻璃板5摩擦接触，转动辊6的侧壁上固定连接有多个丝绸带2。

[0020]转动辊6的侧壁开设有滑槽9，滑槽9内密封滑动连接有滑塞10，且滑塞10通过弹簧11弹性连接在滑槽9的内壁上。

[0021]需要说明的是，滑塞10采用密度较大的钨钢材料制成，具有较大的质量，同时滑塞10的外壁与滑槽9的内壁之间的摩擦阻力较小，可以在转动辊6转动时，滑塞10受到较大的离心力并克服弹簧11的弹力向滑槽9外移动，从而产生负压将水抽入滑槽9内。

[0022]透明玻璃板5的侧壁开设有与滑槽9内部连通的出水通道12，透明玻璃板5的侧壁开设有多个与出水通道12连通的出水孔13，底座1的侧壁上固定连接有与滑槽9内部连通的进水管14，出水通道12内安装有第一单向阀，进水管14内安装有第二单向阀。

[0023]需要说明的是，第一单向阀只允许水从滑槽9内流入出水通道12内，第二单向阀只允许水从进水管14流入滑槽9内。

[0024]值得一提的是，通过转动辊6转动时产生的动能进行吸水可排水，无需安装水泵或其他输水设备进行清洁，结构简单，设备成本低，还可节省能源成本。

[0025]进一步的，在转动辊6转动时使得丝绸带2与透明玻璃板5摩擦生电而进行吸附灰尘；在转动辊6停止转动时，弹簧11拉动滑塞10内移进行排水清洁，将吸附灰尘与清洁分开进行，使得透明玻璃板5上残留的水能够有一定时间蒸发干净，避免透明玻璃板5因受潮导电而无法产生吸附灰尘。

[0026]丝绸带2沿一条螺旋线在转动辊6的侧壁上等间距分布，且丝绸带2上绘制有反光标识，具体的，反光标识可上涂有荧光层。

[0027]本装置在使用过程中，当有车辆沿道路行驶时，车辆行驶时产生的空气流动将推动风轮8转动，可带动与风轮8同轴设置的转动辊6转动，此时转动辊6两侧的丝绸带2不断的与透明玻璃板5摩擦，使得透明玻璃板5上产生静电，可将车辆行驶时扬起的灰尘吸附在透明玻璃板5的外壁上。

[0028]且当转动辊6转动时，滑槽9内的滑塞10在离心力的作用下，将向滑槽9外移动，使得滑槽9、滑塞10与透明玻璃板5之间形成的密闭空间增大，可产生负压将进水管14内的水抽入滑槽9内，待车辆行驶过后，转动辊6停止转动，弹簧11拉动滑塞10回移可将滑槽9的水挤入出水通道12，并由出水孔13排出而流在透明玻璃板5的表面上，可将透明玻璃板5上吸附的灰尘洗刷干净。

[0029]同时当转动辊6转动时，转动辊6侧壁上的丝绸带2将沿其分布的螺旋线转动，这样绘制有反光标识的丝绸带2在转动时会产生一定的动态效果，可以对过往车辆提供一个较为醒目的警示效果，避免在天色较暗时，因无法看清道路情形而冲撞防护栏。

[0030]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
