本发明公开了一种餐碟清洗装置，包括底座，所述底座的上端固定连接有两个伸缩杆，两个所述伸缩杆的伸缩端固定连接有可沿水平方向移动的电动滑轨，两个所述电动滑轨上共同安装有横板，所述横板的下端固定连接有吸盘，两个所述伸缩杆之间通过连接杆固定连接有圆盘，所述圆盘的上端贯穿设有圆槽，所述圆槽内贯穿设有中空转轴，且中空转轴与圆槽的内壁转动密封连接，所述中空转轴的上端固定连接有安装板，所述安装板的侧壁中开设有与中空转轴连通的空腔。本发明适用于多种规格的碟子使用，洗碟水反复循环使用，大大降低了水资源的使用，避免浪费，并且自动添加消毒液，清洗效果好，无需使用水泵，大大的减少了电能的使用。

权利要求

1.一种餐碟清洗装置，包括底座(1)，其特征在于，所述底座(1)的上端固定连接有两个伸缩杆(15)，两个所述伸缩杆(15)的伸缩端固定连接有可沿水平方向移动的电动滑轨(21)，两个所述电动滑轨(21)上共同安装有横板(17)，所述横板(17)的下端固定连接有吸盘(18)，两个所述伸缩杆(15)之间通过连接杆(20)固定连接有圆盘(12)，所述圆盘(12)的上端贯穿设有圆槽，所述圆槽内贯穿设有中空转轴(14)，且中空转轴(14)与圆槽的内壁转动密封连接，所述中空转轴(14)的上端固定连接有安装板(16)，所述安装板(16)的侧壁中开设有与中空转轴(14)连通的空腔，所述安装板(16)的上端均布有与空腔连通的喷水孔(27)，所述安装板(16)的上端均布有刷毛(23)，所述圆盘(12)的上端面开设有环形槽(26)，所述圆盘(12)的下端转动连接有可沿环形槽(26)转动滚轮(33)，所述圆盘(12)上安装有消毒液挤出机构，所述圆盘(12)的下端固定连接有驱动电机(6)，所述驱动电机(6)的输出轴末端固定连接有第一齿轮(7)，所述中空转轴(14)的侧壁固定连接有与第一齿轮(7)相啮合的第二齿轮(13)，所述底座(1)的上端开设有集水槽(19)，所述底座(1)的侧壁中开设有滑槽(9)，所述集水槽(19)的左侧下端与滑槽(9)连通，且连通处安装有仅允许水从上往下流动的第一单向阀(10)，所述中空转轴(14)的下端贯穿集水槽(19)的内底部并延伸至滑槽(9)内，所述滑槽(9)内密封滑动连接有滑块(2)，所述中空转轴(14)上安装有用于推动滑块(2)往复移动的往复机构，所述滑块(2)上安装有仅允许空气从右往左流动的第二单向阀(3)。

2.根据权利要求1所述的一种餐碟清洗装置，其特征在于，所述消毒液挤出机构包括嵌设在圆盘(12)侧壁中的消毒液储存瓶(25)，所述消毒液储存瓶(25)的按压部件位于环形槽(26)内并转动连接有转轮(22)，所述消毒液储存瓶(25)的下端部开设有出液口，且出液口内安装有仅允许消毒液从左往右流动的压力阀(24)，所述中空转轴(14)的侧壁开设有与出液口位置相对应的进液口(29)，当所述转轮(22)与所述滚轮(28)转动至相抵时，所述出液口与所述进液口(29)连通。

3.根据权利要求1所述的一种餐碟清洗装置，其特征在于，所述集水槽(19)的槽口处安装有滤网(11)。

4.根据权利要求1所述的一种餐碟清洗装置，其特征在于，所述往复机构包括固定连接在中空转轴(14)的下端侧壁的偏心轮(8)，所述滑块(2)的左端固定连接有推杆(4)，所述推杆(4)通过传动轴(5)转动连接在偏心轮(8)上。

说明书

一种餐碟清洗装置

技术领域

[0001]本发明涉及洗碟机技术领域，尤其涉及一种餐碟清洗装置。

背景技术

[0002]现有洗碟机对餐碟的清洗多采用高压水对餐碟进行冲洗，高压水对餐碟进行冲洗不仅需要耗电量较大的大功率水泵，同时还造成水资源的浪费，同时餐碟内壁不易被高压水冲洗到，餐碟内的死角清洗不到。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种餐碟清洗装置，其适用于多种规格的碟子使用，洗碟水反复循环使用，大大降低了水资源的使用，避免浪费，并且自动添加消毒液，清洗效果好，无需使用水泵，大大的减少了电能的使用。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种餐碟清洗装置，包括底座，所述底座的上端固定连接有两个伸缩杆，两个所述伸缩杆的伸缩端固定连接有可沿水平方向移动的电动滑轨，两个所述电动滑轨上共同安装有横板，所述横板的下端固定连接有吸盘，两个所述伸缩杆之间通过连接杆固定连接有圆盘，所述圆盘的上端贯穿设有圆槽，所述圆槽内贯穿设有中空转轴，且中空转轴与圆槽的内壁转动密封连接，所述中空转轴的上端固定连接有安装板，所述安装板的侧壁中开设有与中空转轴连通的空腔，所述安装板的上端均布有与空腔连通的喷水孔，所述安装板的上端均布有刷毛，所述圆盘的上端面开设有环形槽，所述圆盘的下端转动连接有可沿环形槽转动滚轮，所述圆盘上安装有消毒液挤出机构，所述圆盘的下端固定连接有驱动电机，所述驱动电机的输出轴末端固定连接有第一齿轮，所述中空转轴的侧壁固定连接有与第一齿轮相啮合的第二齿轮，所述底座的上端开设有集水槽，所述底座的侧壁中开设有滑槽，所述集水槽的左侧下端与滑槽连通，且连通处安装有仅允许水从上往下流动的第一单向阀，所述中空转轴的下端贯穿集水槽的内底部并延伸至滑槽内，所述滑槽内密封滑动连接有滑块，所述中空转轴上安装有用于推动滑块往复移动的往复机构，所述滑块上安装有仅允许空气从右往左流动的第二单向阀。

[0006]优选地，所述消毒液挤出机构包括嵌设在圆盘侧壁中的消毒液储存瓶，所述消毒液储存瓶的按压部件位于环形槽内并转动连接有转轮，所述消毒液储存瓶的下端部开设有出液口，且出液口内安装有仅允许消毒液从左往右流动的压力阀，所述中空转轴的侧壁开设有与出液口位置相对应的进液口，当所述转轮与所述滚轮转动至相抵时，所述出液口与所述进液口连通。

[0007]优选地，所述集水槽的槽口处安装有滤网。

[0008]优选地，所述往复机构包括固定连接在中空转轴的下端侧壁的偏心轮，所述滑块的左端固定连接有推杆，所述推杆通过传动轴转动连接在偏心轮上。

[0009]本发明具有以下有益效果：

[0010]1、驱动电机转动通过第一齿轮带动第二齿轮转动，进而带动中空转轴转动，中空转轴转转动通过偏心轮和传动轴带动推杆往复移动，推杆往复移动带动滑块往复移动，进而将滑槽内水通过中空转轴压进空腔内，进而通过喷水孔喷出对碟子进行清洗；

[0011]2、通过空转轴转动带动安装板转动，安装板转动带动使刷毛对碟子进行刷洗，当滚轮转动至与转轮相抵时，滚轮会推动滑塞杆移动，进而使滑塞将滑塞腔内的空气压进储液腔内，随着储液腔内的气压增大，储液腔内的消毒液通过压力阀和进液口进入到中空转轴内，进而通过水流一起喷出，对碟子进行消毒清洗。

附图说明

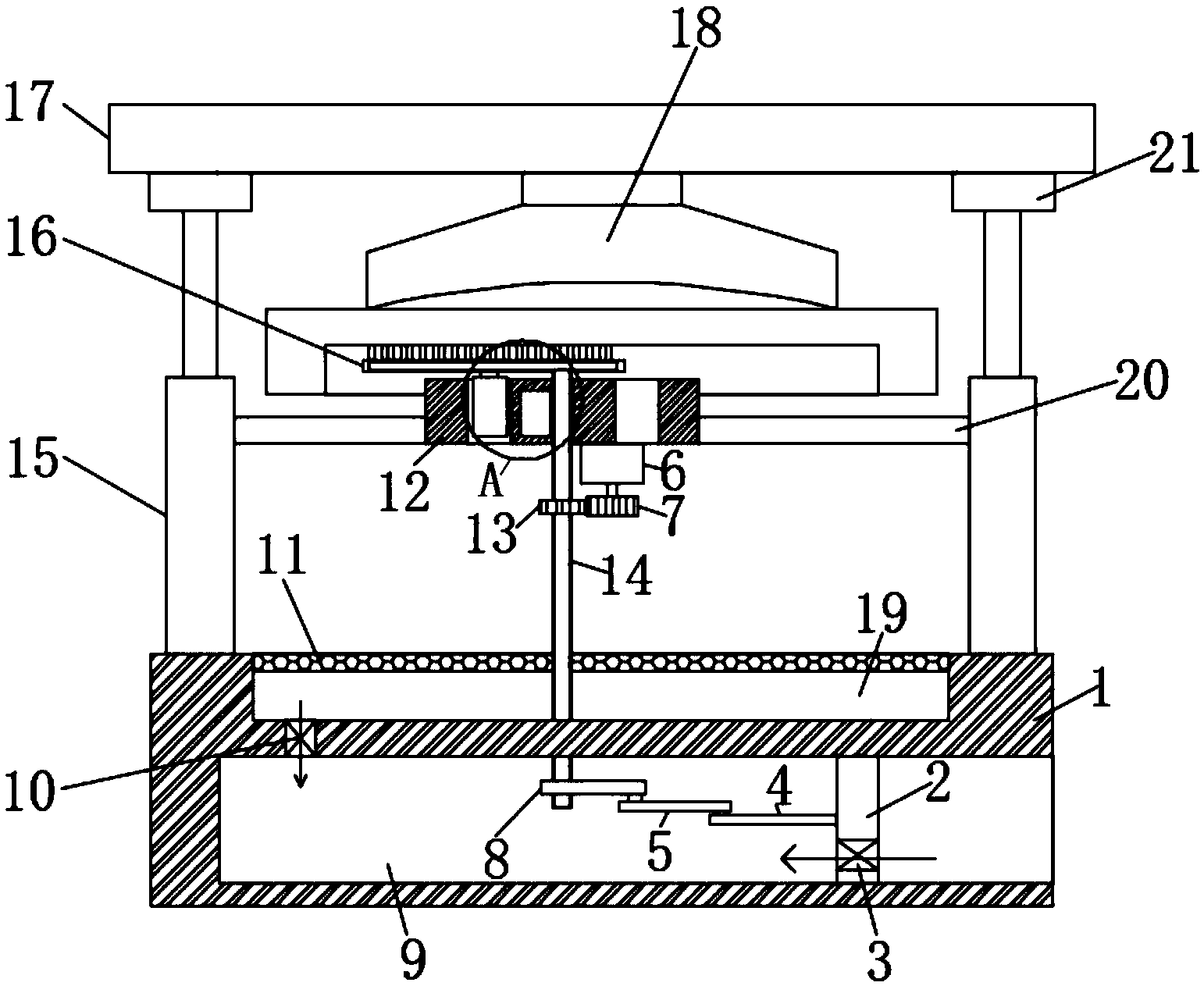

[0012]图1为本发明提出的一种餐碟清洗装置的结构示意图；

[0013]图2为图1中的A处结构放大示意图。

[0014]图中：1底座、2滑块、3第二单向阀、4推杆、5传动轴、6驱动电机、7第一齿轮、8偏心轮、9滑槽、10第一单向阀、11滤网、12圆盘、13第二齿轮、14中空转轴、15伸缩杆、16安装板、17横板、18吸盘、19集水槽、20连接杆、21电动滑轨、22转轮、23刷毛、24压力阀、25储液腔、26环形槽、27喷水孔、28滚轮、29进液口。

具体实施方式

[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0016]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0017]参照图1-2，一种餐碟清洗装置，包括底座1，底座1的上端固定连接有两个伸缩杆15，两个伸缩杆15的伸缩端固定连接有可沿水平方向移动的电动滑轨21，两个电动滑轨21上共同安装有横板17，横板17的下端固定连接有吸盘18，两个伸缩杆15之间通过连接杆20固定连接有圆盘12，圆盘12的上端贯穿设有圆槽，圆槽内贯穿设有中空转轴14，且中空转轴14与圆槽的内壁转动密封连接，中空转轴14的上端固定连接有安装板16，安装板16的侧壁中开设有与中空转轴14连通的空腔，安装板16的上端均布有与空腔连通的喷水孔27，安装板16的上端均布有刷毛23，圆盘12的上端面开设有环形槽26，圆盘12的下端转动连接有可沿环形槽26转动滚轮33。

[0018]圆盘12上安装有消毒液挤出机构，消毒液挤出机构包括嵌设在圆盘12侧壁中的消毒液储存瓶25，消毒液储存瓶25的按压部件位于环形槽26内并转动连接有转轮22，消毒液储存瓶25的下端部开设有出液口，且出液口内安装有仅允许消毒液从左往右流动的压力阀24，中空转轴14的侧壁开设有与出液口位置相对应的进液口29，当转轮22与滚轮28转动至相抵时，出液口与进液口29连通。

[0019]圆盘12的下端固定连接有驱动电机6，驱动电机6的输出轴末端固定连接有第一齿轮7，中空转轴14的侧壁固定连接有与第一齿轮7相啮合的第二齿轮13，底座1的上端开设有集水槽19，集水槽19的槽口处安装有滤网11。

[0020]底座1的侧壁中开设有滑槽9，集水槽19的左侧下端与滑槽9连通，且连通处安装有仅允许水从上往下流动的第一单向阀10，中空转轴14的下端贯穿集水槽19的内底部并延伸至滑槽9内，滑槽9内密封滑动连接有滑块2。

[0021]中空转轴14上安装有用于推动滑块2往复移动的往复机构，往复机构包括固定连接在中空转轴14的下端侧壁的偏心轮8，滑块2的左端固定连接有推杆4，推杆4通过传动轴5转动连接在偏心轮8上，滑块2上安装有仅允许空气从右往左流动的第二单向阀3。

[0022]本发明中，使用时，通过吸盘18将待清洗的碟子吸住，然后打开驱动电机6的开关，驱动电机6转动通过第一齿轮7带动第二齿轮13转动，进而带动中空转轴14转动，中空转轴14转转动通过偏心轮8和传动轴5带动推杆4往复移动，推杆4往复移动带动滑块2往复移动，进而将滑槽9内水通过中空转轴14压进空腔内，进而通过喷水孔27喷出对碟子进行清洗；

[0023]中空转轴14转动会带动安装板16转动，安装板16转动带动使刷毛23对碟子进行刷洗，当滚轮28转动至与转轮22相抵时，滚轮28会推动滑塞杆24移动，进而使滑塞25将滑塞腔26内的空气压进储液腔25内，随着储液腔25内的气压增大，储液腔25内的消毒液通过压力阀24和进液口29进入到中空转轴14内，进而通过水流一起喷出，对碟子进行消毒清洗。

[0024]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
