本发明公开了一种具有垃圾袋自动封口功能的垃圾桶，包括桶体，所述桶体外侧壁上固定连接有挂钩，所述挂钩连接有配合桶体使用的封口机构，所述封口机构包括拉环、拉绳和橡皮筋，所述挂钩上端勾设有拉环，所述拉环连接有拉绳，所述拉绳远离拉环的一端连接有橡皮筋，所述橡皮筋远离拉绳的一端设有滑动座，所述滑动座位于橡皮筋的下方，且滑动座滑动连接在桶体外侧壁上，所述滑动座底部固定连接有L形传动杆，所述L形传动杆的下端垂直固接有第一连接杆。本发明的优点在于：能够对垃圾袋进行自动封口，避免人工手动操作时弄脏双手或感觉不适，且能够将垃圾袋袋口绑紧，便于将垃圾袋提起携带至室外进行处理，操作便捷，且更加卫生。
权利要求
1.一种具有垃圾袋自动封口功能的垃圾桶，包括桶体(1)，其特征在于，所述桶体(1)外侧壁上固定连接有挂钩(2)，所述挂钩(2)连接有配合桶体(1)使用的封口机构，所述封口机构包括拉环(3)、拉绳(4)和橡皮筋(5)，所述挂钩(2)上端勾设有拉环(3)，所述拉环(3)连接有拉绳(4)，所述拉绳(4)远离拉环(3)的一端连接有橡皮筋(5)，且橡皮筋(5)套设在桶体(1)上端外侧壁上，所述橡皮筋(5)远离拉绳(4)的一端设有滑动座(6)，所述滑动座(6)位于橡皮筋(5)的下方，且滑动座(6)滑动连接在桶体(1)外侧壁上，所述滑动座(6)底部固定连接有L形传动杆(7)，所述L形传动杆(7)的下端垂直固接有第一连接杆(8)，所述桶体(1)下端侧壁固定连接有安装座(9)，所述第一连接杆(8)的下端贯穿延伸至安装座(9)内部，所述安装座(9)内底部固定连接有转动座(10)，所述转动座(10)上转动连接有第二连接杆(11)，所述第一连接杆(8)的下端滑动连接在第二连接杆(11)的上端面上，所述第二连接杆(11)远离第一连接杆(8)的一端贯穿延伸至安装座(9)外部并固定连接有踩块(12)。
2.根据权利要求1所述的一种具有垃圾袋自动封口功能的垃圾桶，其特征在于，所述L形限位杆(7)与桶体(1)外侧壁平行，所述桶体(1)侧壁上还固定连接有两个配合L形限位杆(7)使用的限位套(13)，且L形限位杆(7)与限位套(13)均贯穿滑动连接。
3.根据权利要求1所述的一种具有垃圾袋自动封口功能的垃圾桶，其特征在于，所述封口机构的拉环(3)、拉绳(4)和橡皮筋(5)采用一体成型结构。
4.根据权利要求1所述的一种具有垃圾袋自动封口功能的垃圾桶，其特征在于，所述桶体(1)外侧壁上还固接有收纳盒(14)。
5.根据权利要求1所述的一种具有垃圾袋自动封口功能的垃圾桶，其特征在于，所述第二连接杆(11)的上端面开设有配合第一连接杆(8)下端使用的第一滑轨。
6.根据权利要求1所述的一种具有垃圾袋自动封口功能的垃圾桶，其特征在于，所述桶体(1)外侧壁上开设有配合滑动座(6)使用的第二滑轨。
说明书
一种具有垃圾袋自动封口功能的垃圾桶
技术领域
[0001]本发明涉及垃圾桶技术领域，尤其涉及一种具有垃圾袋自动封口功能的垃圾桶。
背景技术
[0002]垃圾桶是生活中不可或缺的产品，无论是居家环境、办公室、公共场所都必须要设置垃圾桶，为了避免垃圾桶沾染脏污或积留污水，使用垃圾桶时都会在垃圾桶内套设垃圾袋。当垃圾袋装满时，人们通常先将垃圾袋进行打结封口，再取出装满垃圾的垃圾袋，丢到垃圾集中地或是垃圾车内。
[0003]现有的垃圾袋打结封口过程通常是人工用手进行操作，当垃圾袋袋口沾染有脏物或存在不良气味时，人工手动封口容易弄脏双手且感觉极为不适。
[0004]为此，我们提出了一种具有垃圾袋自动封口功能的垃圾桶。
发明内容
[0005]本发明的目的是为了解决现有技术中现有的垃圾袋打结封口过程通常是人工用手进行操作，当垃圾存在不良气味或垃圾袋口沾染有脏物时，人工手动封口容易弄脏双手且感觉极为不适的问题，而提出的一种具有垃圾袋自动封口功能的垃圾桶。
[0006]为了实现上述目的，本发明采用了如下技术方案：一种具有垃圾袋自动封口功能的垃圾桶，包括桶体，所述桶体外侧壁上固定连接有挂钩，所述挂钩连接有配合桶体使用的封口机构，所述封口机构包括拉环、拉绳和橡皮筋，所述挂钩上端勾设有拉环，所述拉环连接有拉绳，所述拉绳远离拉环的一端连接有橡皮筋，且橡皮筋套设在桶体上端外侧壁上，所述橡皮筋远离拉绳的一端设有滑动座，所述滑动座位于橡皮筋的下方，且滑动座滑动连接在桶体外侧壁上，所述滑动座底部固定连接有L形传动杆，所述L形传动杆的下端垂直固接有第一连接杆，所述桶体下端侧壁固定连接有安装座，所述第一连接杆的下端贯穿延伸至安装座内部，所述安装座内底部固定连接有转动座，所述转动座上转动连接有第二连接杆，所述第一连接杆的下端滑动连接在第二连接杆的上端面上，所述第二连接杆远离第一连接杆的一端贯穿延伸至安装座外部并固定连接有踩块。
[0007]在上述的具有垃圾袋自动封口功能的垃圾桶中，所述L形限位杆与桶体外侧壁平行，所述桶体侧壁上还固定连接有两个配合L形限位杆使用的限位套，且L形限位杆与限位套均贯穿滑动连接。
[0008]在上述的具有垃圾袋自动封口功能的垃圾桶中，所述封口机构的拉环、拉绳和橡皮筋采用一体成型结构。
[0009]在上述的具有垃圾袋自动封口功能的垃圾桶中，所述桶体外侧壁上还固接有收纳盒。
[0010]在上述的具有垃圾袋自动封口功能的垃圾桶中，所述第二连接杆的上端面开设有配合第一连接杆下端使用的第一滑轨。
[0011]在上述的具有垃圾袋自动封口功能的垃圾桶中，所述桶体外侧壁上开设有配合滑动座使用的第二滑轨。
[0012]与现有的技术相比，本具有垃圾袋自动封口功能的垃圾桶的优点在于：
[0013]1、通过设置由橡皮筋、拉绳和拉环组成的绳套套设在垃圾桶上端外侧壁上，当垃圾桶内的垃圾袋装满垃圾后，通过踩动踩块进行传动即可使绳套一端脱离垃圾桶外壁，从而使绳套自动收紧将垃圾袋袋口收紧封住，能够对垃圾袋进行自动封口，避免人工手动操作时弄脏双手或感觉不适，操作便捷；
[0014]2、通过拉动拉环即可使拉绳收紧绳套将垃圾袋袋口绑紧，防止垃圾散落出来，再提动拉环即可将垃圾袋提起携带至室外进行处理，更加方便卫生。
附图说明

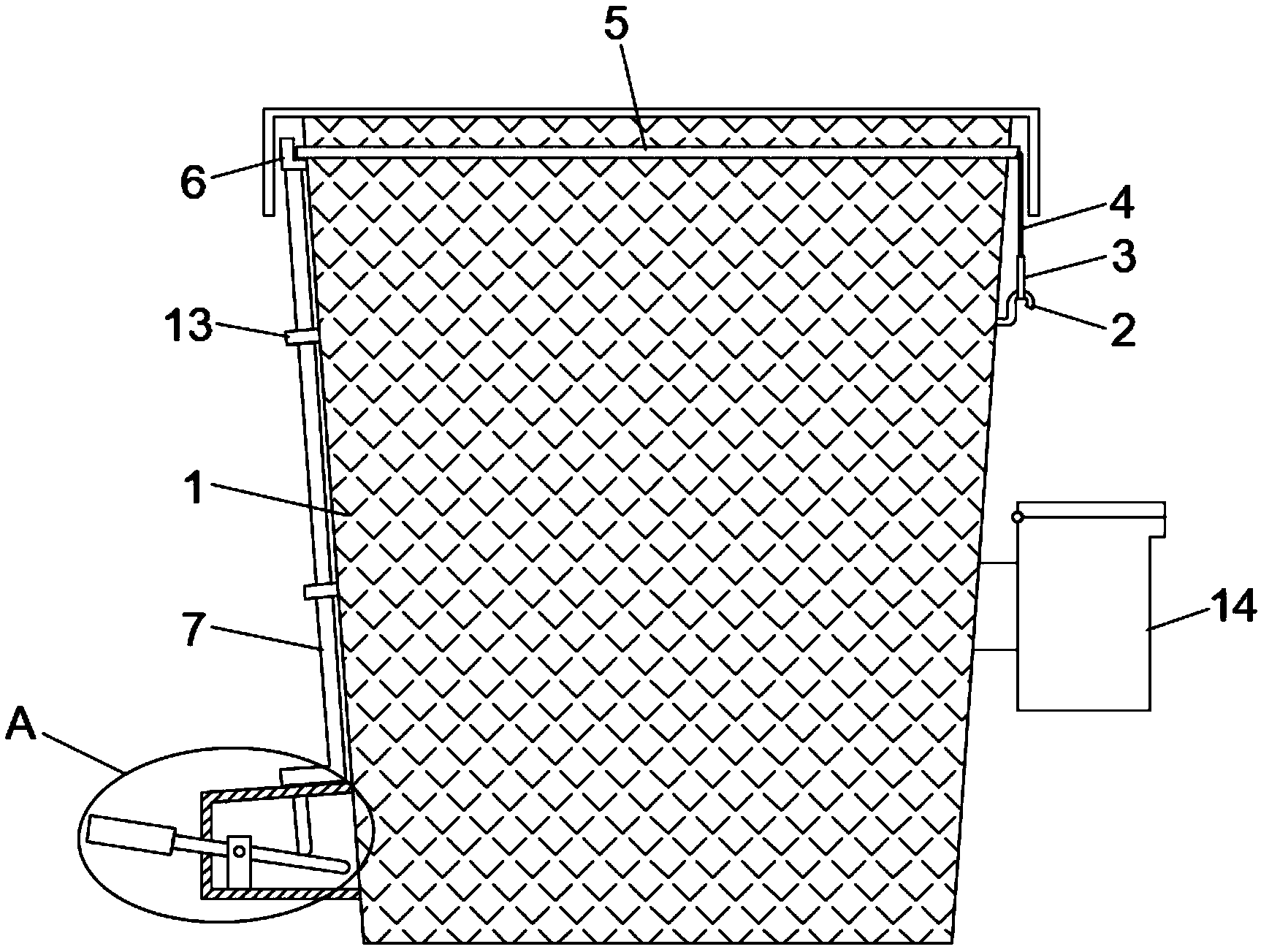

[0015]图1为本发明提出的一种具有垃圾袋自动封口功能的垃圾桶的结构示意图；
[0016]图2为图1中A部分的结构放大示意图；
[0017]图3为本发明提出的一种具有垃圾袋自动封口功能的垃圾桶中封口机构的结构示意图。
[0018]图中：1桶体、2挂钩、3拉环、4拉绳、5橡皮筋、6滑动座、7L形传动杆、8第一连接杆、9安装座、10转动座、11第二连接杆、12踩块、13限位套、14收纳盒。
具体实施方式
[0019]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0020]实施例
[0021]参照图1-3，一种具有垃圾袋自动封口功能的垃圾桶，包括桶体1，桶体1外侧壁上固定连接有挂钩2，挂钩2连接有配合桶体1使用的封口机构，封口机构包括拉环3、拉绳4和橡皮筋5，挂钩2上端勾设有拉环3，拉环3连接有拉绳4，拉绳4远离拉环3的一端连接有橡皮筋5，且橡皮筋5套设在桶体1上端外侧壁上，橡皮筋5远离拉绳4的一端设有滑动座6，滑动座6位于橡皮筋5的下方，且滑动座6滑动连接在桶体1外侧壁上，桶体1外侧壁上开设有配合滑动座6使用的第二滑轨，使滑动座6滑动时的摩擦阻力更小，从而能够将橡皮筋5推动至桶体1上沿。
[0022]滑动座6底部固定连接有L形传动杆7，L形限位杆7与桶体1外侧壁平行，桶体1侧壁上还固定连接有两个配合L形限位杆7使用的限位套13，且L形限位杆7与限位套13均贯穿滑动连接，使L形限位杆7推动滑动座6沿桶体1侧壁滑动更加稳定，从而能够将橡皮筋5稳定向上推动，L形传动杆7的下端垂直固接有第一连接杆8，桶体1下端侧壁固定连接有安装座9，第一连接杆8的下端贯穿延伸至安装座9内部，安装座9内底部固定连接有转动座10，转动座10上转动连接有第二连接杆11，第一连接杆8的下端滑动连接在第二连接杆11的上端面上，第二连接杆11的上端面开设有配合第一连接杆8下端使用的第一滑轨，使第二连接杆11将第一连接杆8和L形限位杆7顶起过程中受到的摩擦阻力更小，第二连接杆11远离第一连接杆8的一端贯穿延伸至安装座9外部并固定连接有踩块12。
[0023]当使用本发明时，先将橡皮筋5整体环绕桶体一圈，将橡皮筋5连接有拉绳4和拉环3的一端穿过橡皮筋5的另外一端，从而形成一个绳套，将绳套套设在桶体1的上端外侧壁上，将拉环3勾设在挂钩2上，使绳套远离拉环3的一端位于滑动座6上方，再在桶体1内铺设垃圾袋；
[0024]当垃圾袋内的垃圾装满时，踩动踩块12，使第二连接杆11位于安装座9内部的一端翘起，将第一连接杆8和L形限位杆7顶起，L形限位杆7推动滑动座6沿桶体1侧壁向上滑动，从而使滑动座6将橡皮筋5的一端向上推动，直至橡皮筋5一端滑动至桶体1上沿处脱离桶体1的外侧壁，橡皮筋5一端脱离桶体1外侧壁后自动收缩将垃圾袋的上口收紧，对垃圾袋进行封口；此时垃圾袋上口套设在橡皮筋5形成的绳套内，将拉环3从挂钩2上取下，拉动拉绳4，即可收紧橡皮筋5形成的绳套，从而将垃圾袋袋口绑紧，提动拉环3即可将垃圾袋提起携带至室外进行处理。
[0025]封口机构的拉环3、拉绳4和橡皮筋5采用一体成型结构，整体结构轻便牢固，桶体1外侧壁上还固接有收纳盒14，可对由拉环3、拉绳4和橡皮筋5制成的封口机构进行收纳存放，铺设新的垃圾袋前从收纳盒14内取出一根按上述方法进行安装即可，使用方便。
[0026]尽管本文较多地使用了桶体1、挂钩2、拉环3、拉绳4、橡皮筋5、滑动座6、L形传动杆7、第一连接杆8、安装座9、转动座10、第二连接杆11、踩块12、限位套13、收纳盒14等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
