一种户外汲水净化装置

技术领域

[0001]本发明涉及净水装置技术领域，尤其涉及一种户外汲水净化装置。

背景技术

[0002]净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。净水器可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂，可有效去除水中的细菌、病菌、毒素、重金属等杂质。现在，随着社会快速的发展，人们的生活水平逐渐提高，人们对水质的要求也更加苛刻，而且现在社会的快节奏的生活导致人们更加倾向于去户外游玩，人们有时会在户外停留数天，户外用水会比较麻烦，没有净水装置，不经过净化直接使用可能会导致一些疾病，或者遇到一些灾难等突发情况，可以使用的水源极少，如果不对水源进行处理，人们直接使用可能会使受灾区域爆发瘟疫等，带来二次灾难，因此急需一种用于户外的汲水净化装置。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种户外汲水净化装置，其结构简单体积小，便于携带和搬运，净化效率高，同时滤芯便于更换，可以满足人们户外净水的需求。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种户外汲水净化装置，包括底板，所述底板的上侧固定连接有第一支撑杆，所述第一支撑杆的上端固定连接有承载板，所述承载板的下侧固定连接有电机，所述电机的输出轴上固定连接有第一带轮，所述承载板的上侧设有传动装置，所述承载板的侧壁上固定连接有汲水筒，所述汲水筒内滑动连接有活塞，所述活塞的上侧固定连接有第一连杆，所述汲水筒的上端设有端盖，所述第一连杆的上端贯穿端盖，所述第一连杆与端盖滑动连接，所述第一连杆的上端转动连接有第二连杆，所述第二连杆的侧壁上转动连接有第三连杆，所述第三连杆的下端转动连接在底板的上侧，所述汲水筒的侧壁上设有净化装置，所述汲水筒的下端设有出水装置。

[0006]优选地，所述传动装置包括固定连接在承载板上侧的支撑板，所述支撑板的侧壁上贯穿设有第一转轴和第二转轴，所述第一转轴和第二转轴均与支撑板转动连接，所述第一转轴的左端固定连接有第一凸轮，所述第一转轴的右端固定连接有第一齿轮，所述第二转轴的右端固定连接有第二凸轮，所述第二转轴的右端固定连接有第二齿轮，所述第二齿轮的侧壁上固定连接有第二带轮，所述第一带轮与第一带轮之间共同设有皮带。

[0007]优选地，所述净化装置包括固定连接在汲水筒的进水口处的圆筒，所述圆筒的内壁上设有凸缘，所述凸缘的侧壁上设有镂空槽，所述凸缘的侧壁上贯穿设有圆杆，所述圆杆与凸缘滑动连接，所述圆杆的右端固定连接有密封块，所述圆杆远离密封块的一端固定连接有限位块，所述圆杆位于限位块与凸缘之间的部分套设有第一弹簧，所述圆筒的侧壁上对称的固定连接有两个固定块，两个所述固定块内均设有T形滑槽，两个所述T形滑槽内均滑动连接有T形滑块，两个所述T形滑块的侧壁上均固定连接有把手，两个所述把手与汲水筒的侧壁之间设有第二弹簧，所述圆筒的侧壁上对称的固定连接有两个第二支撑杆，两个所述第二支撑杆远离圆筒的一端均转动连接有L形限位杆，两个所述T形滑块的侧壁上均转动连接有第四连杆，两个所述第四连杆分别与两个L形限位杆转动连接，所述圆筒远离汲水筒的一端套设有过滤管，所述过滤管的侧壁上对称的设有两个限位槽，两个所述限位槽分别与两个L形限位杆相互配合，所述过滤管的内壁上固定连接有树脂滤芯和活性炭滤芯，所述过滤管远离圆筒的一端设有接口。

[0008]优选地，所述出水装置包括固定连接在汲水筒的出水口处的出水管，所述出水管的侧壁上套设有出水斗，所述出水斗的侧壁上沿其周向等间距的设有多个通孔，所述出水斗的内底部固定连接有密封垫，所述汲水筒的下端侧壁上固定连接有第三弹簧，所述第三弹簧的下端固定连接在出水斗的上侧，所述出水斗与出水管滑动连接。

[0009]优选地，所述支撑板与承载板通过螺栓固定连接。

[0010]优选地，所述第三弹簧为拉伸弹簧。

[0011]本发明中，将软管套接在接口上，将软管至于取水处，启动电机，电机带动第二齿轮转动，第二齿轮带动第一齿轮转动，经过第一转轴和第二转轴传动，第一凸轮和第二凸轮转动，第一凸轮和第二凸轮使设置在其中间的第二连杆来回摆动，第二连杆使第一连杆带动活塞在汲水筒内移动，当活塞上移时，进行汲水，第三弹簧带动出水斗上移，密封垫密封出水口，汲水筒内形成负压，使密封块移动，水经过过滤管过滤后，进入汲水筒内，活塞下移时，密封块在第一弹簧的作用下回复原位，而出水斗在压力的作用下向下移动，密封垫不在堵住出水口，净化后的水从通孔内流出，将容器置于出水斗的下方进行接水，如果没有电可以使用，将支撑板与承载板之间得到螺栓拆除，可以直接用手压动第二连杆，进行净水。本发明结构简单体积小，便于携带和搬运，净化效率高，同时滤芯便于更换，可以满足人们户外净水的需求。

附图说明

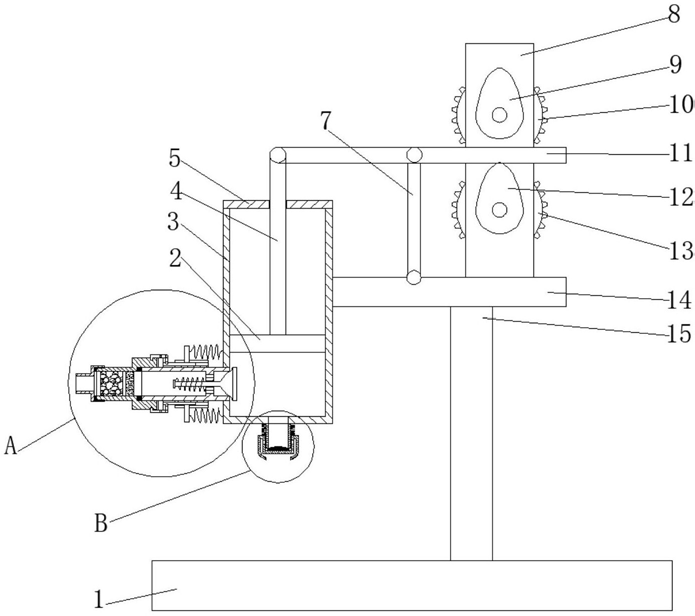

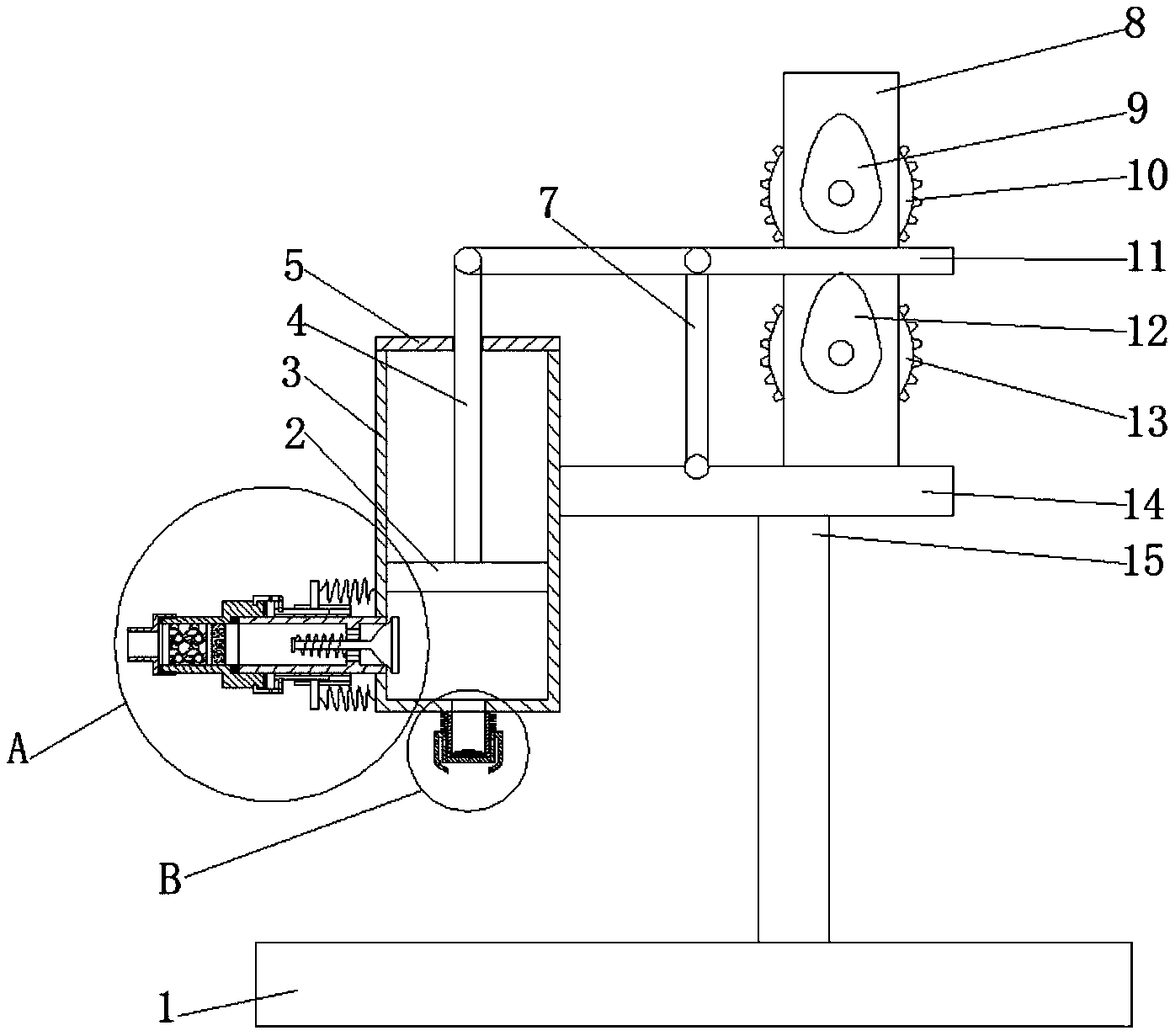

[0012]图1为本发明提出的一种户外汲水净化装置的结构示意图；

[0013]图2为本发明提出的一种户外汲水净化装置的侧视结构示意图；

[0014]图3为本发明提出的一种户外汲水净化装置的A处结构放大示意图；

[0015]图4为本发明提出的一种户外汲水净化装置的B处结构放大示意图。

[0016]图中：1底板、2活塞、3汲水筒、4第一连杆、5端盖、6第三弹簧、7第三连杆、8支撑板、9第一凸轮、10第一齿轮、11第二连杆、12第二凸轮、13第二齿轮、14承载板、15第一支撑杆、16第一转轴、17第二转轴、18第二带轮、19皮带、20第一带轮、21电机、22过滤管、23接口、24树脂滤芯、25活性炭滤芯、26圆筒、27L形限位杆、28第二支撑杆、29第四连杆、30T形滑块、31把手、32第二弹簧、33固定块、34密封块、35第一弹簧、36圆杆、37通孔、38出水斗、39密封垫、40出水管。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0018]参照图1-2，一种户外汲水净化装置，包括底板1，底板1的上侧固定连接有第一支撑杆15，第一支撑杆15的上端固定连接有承载板14，承载板14的下侧固定连接有电机21，启动电机21，电机21带动第二齿轮13转动，第二齿轮13带动第一齿轮10转动，经过第一转轴16和第二转轴17传动，第一凸轮9和第二凸轮12转动，第一凸轮9和第二凸轮12使设置在其中间的第二连杆11来回摆动，第二连杆11使第一连杆4带动活塞2在汲水筒3内移动，电机21的输出轴上固定连接有第一带轮20，承载板14的上侧设有传动装置，传动装置包括固定连接在承载板14上侧的支撑板8，支撑板8的侧壁上贯穿设有第一转轴16和第二转轴17，第一转轴16和第二转轴17均与支撑板8转动连接，第一转轴16的左端固定连接有第一凸轮9，第一转轴16的右端固定连接有第一齿轮10，第二转轴17的右端固定连接有第二凸轮12，第二转轴17的右端固定连接有第二齿轮13，第二齿轮13的侧壁上固定连接有第二带轮18，第一带轮18与第一带轮20之间共同设有皮带19，承载板14的侧壁上固定连接有汲水筒3，汲水筒3内滑动连接有活塞2，活塞2上移时，进行汲水，第三弹簧6带动出水斗38上移，密封垫39密封出水口，汲水筒3内形成负压，使密封块34移动，水经过过滤管22过滤后，进入汲水筒3，活塞2下移时，密封块34在第一弹簧35的作用下回复原位，而出水斗38在压力的作用下向下移动，密封垫39不在堵住出水口，净化后的水从通孔37内流出，活塞2的上侧固定连接有第一连杆4，汲水筒3的上端设有端盖5，第一连杆4的上端贯穿端盖5，第一连杆4与端盖5滑动连接，第一连杆4的上端转动连接有第二连杆11，第二连杆11的侧壁上转动连接有第三连杆7，第三连杆7的下端转动连接在底板1的上侧，汲水筒3的侧壁上设有净化装置，净化装置包括固定连接在汲水筒3的进水口处的圆筒26，圆筒26的内壁上设有凸缘，凸缘的侧壁上设有镂空槽，凸缘的侧壁上贯穿设有圆杆36，圆杆36与凸缘滑动连接，圆杆36的右端固定连接有密封块34，圆杆36远离密封块34的一端固定连接有限位块，圆杆36位于限位块与凸缘之间的部分套设有第一弹簧35，圆筒26的侧壁上对称的固定连接有两个固定块33，两个固定块33内均设有T形滑槽，两个T形滑槽内均滑动连接有T形滑块30，两个T形滑块30的侧壁上均固定连接有把手31，两个把手31与汲水筒3的侧壁之间设有第二弹簧32，圆筒26的侧壁上对称的固定连接有两个第二支撑杆28，两个第二支撑杆28远离圆筒26的一端均转动连接有L形限位杆27，两个T形滑块30的侧壁上均转动连接有第四连杆29，两个第四连杆29分别与两个L形限位杆27转动连接，圆筒26远离汲水筒3的一端套设有过滤管22，过滤管22的侧壁上对称的设有两个限位槽，两个限位槽分别与两个L形限位杆27相互配合，过滤管22的内壁上固定连接有树脂滤芯24和活性炭滤芯25，过滤管22远离圆筒26的一端设有接口23，汲水筒3的下端设有出水装置，出水装置包括固定连接在汲水筒3的出水口处的出水管40，出水管40的侧壁上套设有出水斗38，出水斗的侧壁上沿其周向等间距的设有多个通孔37，出水斗38的内底部固定连接有密封垫39，汲水筒3的下端侧壁上固定连接有第三弹簧6，第三弹簧6的下端固定连接在出水斗38的上侧，出水斗38与出水管40滑动连接。

[0019]本发明中，支撑板8与承载板14通过螺栓固定连接，在没有电可以使用的情况下，将支撑板8与承载板11之间得到螺栓拆除，可以直接用手压动第二连杆11，进行净水操作，第三弹簧6为拉伸弹簧，拉伸弹簧是承受轴向拉力的螺旋弹簧，第三弹簧6承受载荷时伸长，使出水斗38移动，密封垫39不在起到密封作用，不承受载荷时，第三弹簧6缩短，密封垫39重新起到密封作用。

[0020]本发明中，将软管套接在接口23上，将软管至于取水处，启动电机21，电机21带动第二齿轮13转动，第二齿轮13带动第一齿轮10转动，经过第一转轴16和第二转轴17传动，第一凸轮9和第二凸轮12转动，第一凸轮9和第二凸轮12使设置在其中间的第二连杆11来回摆动，第二连杆11使第一连杆4带动活塞2在汲水筒3内移动，当活塞2上移时，进行汲水，第三弹簧6带动出水斗38上移，密封垫39密封出水口，汲水筒3内形成负压，使密封块34移动，水经过过滤管22过滤后，进入汲水筒3内，活塞2下移时，密封块34在第一弹簧35的作用下回复原位，而出水斗38在压力的作用下向下移动，密封垫39不在堵住出水口，净化后的水从通孔37内流出，将容器置于出水斗38的下方进行接水，如果没有电可以使用，将支撑板8与承载板11之间得到螺栓拆除，可以直接用手压动第二连杆11，进行净水。

[0021]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
