本发明公开了一种伐木除枝装置，包括横截面呈圆环形设置的承载板，所述承载板上转动连接有安装板，所述安装板的底侧安装有收纳箱，所述收纳箱的两侧壁上固定连接有竖直设置的滤网，所述安装板上还等间距设有多个凹槽，多个所述凹槽呈环形设置在安装板上，每个所述凹槽内滑动连接有切刀，所述切刀内安装有空气软管。本发明在树枝裂开的时候会给裂开的斜面一个水平方向力，会将树枝瞬间的切开，这样可以很方便的将树枝和木桩分离，而且不会让树枝在裂开时还和木桩连接，极大的提高了工作效率的同时，防止切刀被卡住的现象，从而减少了切刀的损耗。

权利要求

1.一种伐木除枝装置，包括横截面呈圆环形设置的承载板(1)，其特征在于，所述承载板(1)上转动连接有安装板(2)，所述安装板(2)的底侧安装有收纳箱(12)，所述收纳箱(12)的两侧壁上固定连接有竖直设置的滤网(13)，所述安装板(2)上还等间距设有多个凹槽，多个所述凹槽呈环形设置在安装板(2)上，每个所述凹槽内滑动连接有切刀(4)，所述切刀(4)内安装有空气软管(5)，所述空气软管(5)的一端和收纳箱(12)相互连通，所述切刀(4)的一侧设有安装槽(7)，所述安装槽(7)内转动连接有分力块(6)，所述分力块(6)包括分力角(8)、驱动角(9)以及端面A(11)，所述分力块(6)呈月牙状设置，所述驱动角(9)的长度略长于分力角(8)，所述驱动角(9)上还安装有呈圆形设置的配重块(10)，所述空气软管(5)的另一端安装在端面A(11)上，所述切刀(4)的两侧对称设置有容纳端口(3)，所述容纳端口(3)呈喇叭状设置。

2.根据权利要求1所述的一种伐木除枝装置，其特征在于,所述分力角(8)位于分力块(6)的上方，所述驱动角(9)呈三角形设置，所述端面A(11)为驱动角(9)其中一个倾斜平面。

3.根据权利要求1所述的一种伐木除枝装置，其特征在于，所述空气软管(5)连通收纳箱(12)的一端连接有两个呈八字形设置短管，所述短管的管口朝向滤网(13)。

4.根据权利要求1所述的一种伐木除枝装置，其特征在于，所述端面A(11)、驱动角(9)以及分力角(8)均为一体成型。

说明书

一种伐木除枝装置

技术领域

[0001]本发明涉及伐木机组件技术领域，尤其涉及一种木桩除枝装置。

背景技术

[0002]目前，随着人力成本的不断提高，林场、农场和市政等大批量树木的砍伐不能再单一地依靠人力，伐木专用机器被研发来代替人力，这种伐木专用机器能连贯实现砍倒、除枝、测量、截断一系列动作；伐木机中一个重要装置便于树枝清理装置，在树干截断的过程中，需要对树枝进行修剪、清理，保证树干的光洁、整齐。

[0003]现在的树枝清理，利用刀片在树干上移动，从而实现切割，但是这样的切割方式对于刀片损耗很大，而且很容易出现卡刀的现象，影响了伐木效率。

发明内容

[0004]本发明的目的是为了解决现有技术中存在的缺点，如：现在的树枝清理，利用刀片在树干上移动，从而实现切割，但是这样的切割方式对于刀片损耗很大，而且很容易出现卡刀的现象，影响了伐木效率。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种伐木除枝装置，包括横截面呈圆环形设置的承载板，所述承载板上转动连接有安装板，所述安装板的底侧安装有收纳箱，所述收纳箱的两侧壁上固定连接有竖直设置的滤网，所述安装板上还等间距设有多个凹槽，多个所述凹槽呈环形设置在安装板上，每个所述凹槽内滑动连接有切刀，所述切刀内安装有空气软管，所述空气软管的一端和收纳箱相互连通，所述切刀的一侧设有安装槽，所述安装槽内转动连接有分力块，所述分力块包括分力角、驱动角以及端面A，所述分力块呈月牙状设置，所述驱动角的长度略长于分力角，所述驱动角上还安装有呈圆形设置的配重块，所述空气软管的另一端安装在端面A上，所述切刀的两侧对称设置有容纳端口，所述容纳端口呈喇叭状设置。

[0007]优选的，所述分力角位于分力块的上方，所述驱动角呈三角形设置，所述端面A为驱动角其中一个倾斜平面。

[0008]优选的，所述空气软管连通收纳箱的一端连接有两个呈八字形设置短管，所述短管的管口朝向滤网。

[0009]优选的，所述端面A、驱动角以及分力角均为一体成型。

[0010]与现有技术相比，本发明的有益效果是：

[0011]1、在树枝裂开的时候会给裂开的斜面一个水平方向力，会将树枝瞬间的切开，这样可以很方便的将树枝和木桩分离，而且不会让树枝在裂开时还和木桩连接，极大的提高了工作效率的同时，防止切刀被卡住的现象，从而减少了切刀的损耗。

[0012]2、树枝裂开时产生的细小的碎屑会在气流的作用下通过容纳端口进入收纳箱中被收集，避免过多的碎屑进入设备中影响设备的正常工作。

附图说明

[0013]图1为本发明提出的一种伐木除枝装置的正面结构示意图；

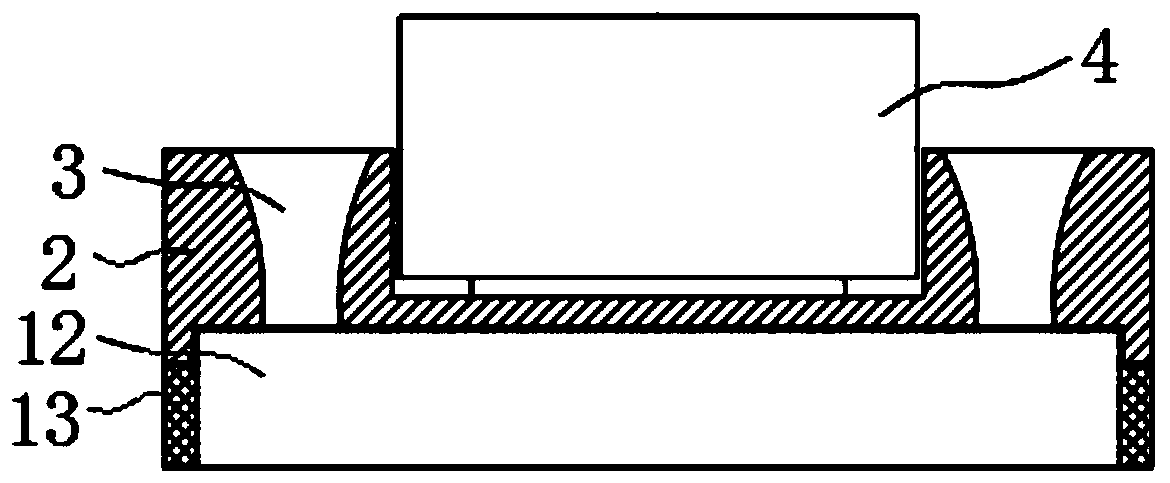

[0014]图2为切刀正面结构示意图；

[0015]图3为切刀工作状态结构示意图；

[0016]图4为本发明提出的一种伐木除枝装置的俯视结构示意图；

[0017]图5为分力块的结构示意图。

[0018]图中：1承载板、2安装板、3容纳端口、4切刀、5空气软管、6分力块、7安装槽、8分力角、9驱动角、10配重块、11端面A、12收纳箱、13滤网。

具体实施方式

[0019]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0020]在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0021]此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

[0022]在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

[0023]参照图1-3，一种伐木除枝装置，包括横截面呈圆环形设置的承载板1，承载板1上转动连接有安装板2，安装板2的底侧安装有收纳箱12，收纳箱12的两侧壁上固定连接有竖直设置的滤网13，安装板2上还等间距设有多个凹槽，多个凹槽呈环形设置在安装板2上，每个凹槽内滑动连接有切刀4，切刀4内安装有空气软管5，空气软管5的一端和收纳箱12相互连通，切刀4的一侧设有安装槽7，安装槽7内转动连接有分力块6，分力块6包括分力角8、驱动角9以及端面A11，分力块6呈月牙状设置，端面A11为驱动角9其中一个倾斜平面，端面A11、驱动角9以及分力角8均为一体成型，驱动角9的长度略长于分力角8，驱动角9上还安装有呈圆形设置的配重块10，改变了分力块6整体的重心，再没有外力的作用下分力块6旋转之后能够复位，空气软管5的另一端安装在端面A11上，切刀4的两侧对称设置有容纳端口3，容纳端口3呈喇叭状设置，空气软管5连通收纳箱12的一端连接有两个呈八字形设置短管，短管的管口朝向滤网13。

[0024]本发明中，将木桩放在承载板1内，让其做自由落体，随着木桩的动能越大，当木桩上的树枝和切刀4尖端处接触的时候，树枝和切刀4的接触处会裂开，切刀4慢慢的进入裂缝中，裂开的斜面在移动的过程中会不断的挤压分力块6中的驱动角9，从而使得分力块6旋转，驱动角9会向安装槽7的内侧移动，相反的分力角8回向安装槽7的外侧移动，这样会给裂开的斜面一个水平方向力，会将树枝瞬间的切开，这样可以很方便的将树枝和木桩分离，而且不会让树枝在裂开时还和木桩连接，极大的提高了工作效率的同时，防止切刀4被卡住的现象，从而减少了切刀4的损耗。

[0025]在分力块6转动的时候，端面A11会挤压空气软管5，使得内部的空气被压缩并通过空气软管5的底端向收纳箱12两侧水平排除，此时收纳箱12的瞬间会变为真空状态，和容纳端口3连接的外界大气会通过容纳端口3进入收纳箱12将真空处补齐，此时树枝裂开时产生的细小的碎屑会在气流的作用下通过容纳端口3进入收纳箱12中被收集，避免过多的碎屑进入设备中影响设备的正常工作。

[0026]可以根据树枝的位置来旋转安装板2，使其和树枝对齐，工作结束后再配重块10的作用下分力块6会复位，实现循环使用。
