详情
摘要
本发明公开了一种冷却型阻燃垃圾桶，包括垃圾桶，所述垃圾桶的上端边沿对称固定连接有两个直板，两个所述直板的上端共同固定连接有防护盖，所述垃圾桶的底部开设有蓄水腔。优点在于：通过负压机构使负压腔与进气管内近乎真空状态，一旦垃圾桶内发生燃烧，内部温度升高，热量通过导热环板传导至形状记忆合金，形状记忆合金变形，扭转阀杆，打开球阀；蓄水腔内的水在大气压强的作用下克服重力通过进水管蓄积至负压腔内，自闭式延时阀在水压作用下自动打开，负压腔内的水通过流水通道流至中转腔并通过浇水孔流出，从而冷却垃圾桶内的可燃物，完成灭火，避免持续燃烧所生成的有害气体，影响行人的身体健康。
权利要求
1.一种冷却型阻燃垃圾桶，包括垃圾桶(1)，其特征在于，所述垃圾桶(1)的上端边沿对称固定连接有两个直板(2)，两个所述直板(2)的上端共同固定连接有防护盖(3)，所述垃圾桶(1)的底部开设有蓄水腔(6)，所述蓄水腔(6)的顶部开设有细密的、与外界连通的过滤孔(5)，所述防护盖(3)内由下至上开设有依次连通的中转腔(9)、流水通道和负压腔(7)，所述流水通道上安装有自闭式延时阀(8)，所述中转腔(9)的底部开设有与外界连通的、呈矩阵设置的浇水孔(10)，所述垃圾桶(1)、防护盖(3)和两个直板(2)对称贯穿有进水管(11)，所述进水管(11)的上端与负压腔(7)连通，所述进水管(11)的下端延伸至蓄水腔(6)的内底部，所述进水管(11)上安装有球阀(19)，所述垃圾桶(1)的内壁固定连接有导热环板(4)，所述垃圾桶(1)在导热环板(4)与进水管(11)之间、在球阀(19)的对应位置上开设有通孔，所述通孔内设有与导热环板(4)固定连接有的形状记忆合金(20)，所述形状记忆合金(20)远离导热环板(4)的一端与球阀(19)的阀杆固定连接，所述负压腔(7)的内部、两个进水管(11)的外侧对称设有两个负压机构。
2.根据权利要求1所述的一种冷却型阻燃垃圾桶，其特征在于，所述负压机构包括开设在负压腔(7)内壁上的活塞槽(12)，所述活塞槽(12)内壁密封滑动连接有活塞(13)，所述活塞(13)上开设有进气通道，所述活塞(13)远离进水管(11)的一侧侧壁固定连接有从动磁铁(14)，位于活塞(13)远离进水管(11)一侧的所述负压腔(7)的内壁通过轴承转动连接有风轮轴(15)，所述风轮轴(15)的一端延伸至外部并过盈配合有风轮(17)，位于负压腔(7)内的所述风轮轴(15)的外壁固定套接有主动磁铁(16)，位于活塞(13)与风轮轴(15)之间的所述负压腔(7)开设有与外部连通的出气通道(18)，所述进气通道与出气通道(18)上均安装有单向阀。
3.根据权利要求1所述的一种冷却型阻燃垃圾桶，其特征在于，所述形状记忆合金(20)常温状态下为圆柱杆形状，所述形状记忆合金(20)变相状态下为麻花形状。
说明书
一种冷却型阻燃垃圾桶
技术领域
[0001]本发明涉及垃圾桶技术领域，尤其涉及一种冷却型阻燃垃圾桶。
背景技术
[0002]城市中一般为了维持市内环境，在各个公共场所均安装有垃圾桶，市民向垃圾桶内投放各种易燃垃圾，常常还包括没熄灭的烟头，在垃圾桶内较易发生燃烧，产生浓烟，浓烟内含有大量有害气体，污染环境的同时也对行人的身体健康造成影响，而传统技术中没有能够对垃圾桶进行灭火处理的垃圾桶。
[0003]为解决上述问题，我们提出了一种冷却型阻燃垃圾桶。
发明内容
[0004]本发明的目的是为了解决背景技术中的问题，而提出的一种可及时进行灭火的冷却型阻燃垃圾桶。
[0005]为了实现上述目的，本发明采用了如下技术方案：一种冷却型阻燃垃圾桶，包括垃圾桶，所述垃圾桶的上端边沿对称固定连接有两个直板，两个所述直板的上端共同固定连接有防护盖，所述垃圾桶的底部开设有蓄水腔，所述蓄水腔的顶部开设有细密的、与外界连通的过滤孔，所述防护盖内由下至上开设有依次连通的中转腔、流水通道和负压腔，所述流水通道上安装有自闭式延时阀，所述中转腔的底部开设有与外界连通的、呈矩阵设置的浇水孔，所述垃圾桶、防护盖和两个直板对称贯穿有进水管，所述进水管的上端与负压腔连通，所述进水管的下端延伸至蓄水腔的内底部，所述进水管上安装有球阀，所述垃圾桶的内壁固定连接有导热环板，所述垃圾桶在导热环板与进水管之间、在球阀的对应位置上开设有通孔，所述通孔内设有与导热环板固定连接有的形状记忆合金，所述形状记忆合金远离导热环板的一端与球阀的阀杆固定连接，所述负压腔的内部、两个进水管的外侧对称设有两个负压机构。
[0006]在上述的冷却型阻燃垃圾桶中，所述负压机构包括开设在负压腔内壁上的活塞槽，所述活塞槽内壁密封滑动连接有活塞，所述活塞上开设有进气通道，所述活塞远离进水管的一侧侧壁固定连接有从动磁铁，位于活塞远离进水管一侧的所述负压腔的内壁通过轴承转动连接有风轮轴，所述风轮轴的一端延伸至外部并过盈配合有风轮，位于负压腔内的所述风轮轴的外壁固定套接有主动磁铁，位于活塞与风轮轴之间的所述负压腔开设有与外部连通的出气通道，所述进气通道与出气通道上均安装有单向阀。
[0007]在上述的冷却型阻燃垃圾桶中，所述形状记忆合金常温状态下为圆柱杆形状，所述形状记忆合金变相状态下为麻花形状。
[0008]与现有的技术相比，本冷却型阻燃垃圾桶的优点在于：
[0009]1、通过负压机构使负压腔与进气管内近乎真空状态，一旦垃圾桶内发生燃烧，内部温度升高，热量通过导热环板传导至形状记忆合金，形状记忆合金变形，扭转阀杆，打开球阀；蓄水腔内的水在大气压强的作用下克服重力通过进水管蓄积至负压腔内，自闭式延时阀在水压作用下自动打开，负压腔内的水通过流水通道流至中转腔并通过浇水孔流出，从而冷却垃圾桶内的可燃物，完成灭火，避免持续燃烧生成有害气体，影响行人的身体健康；
[0010]2、冷却可燃物的水自身重力的作用下，在过滤孔的过滤下重新回到蓄水腔内以便下次继续使用，无需更换水资源，节约水资源，节能环保。
附图说明

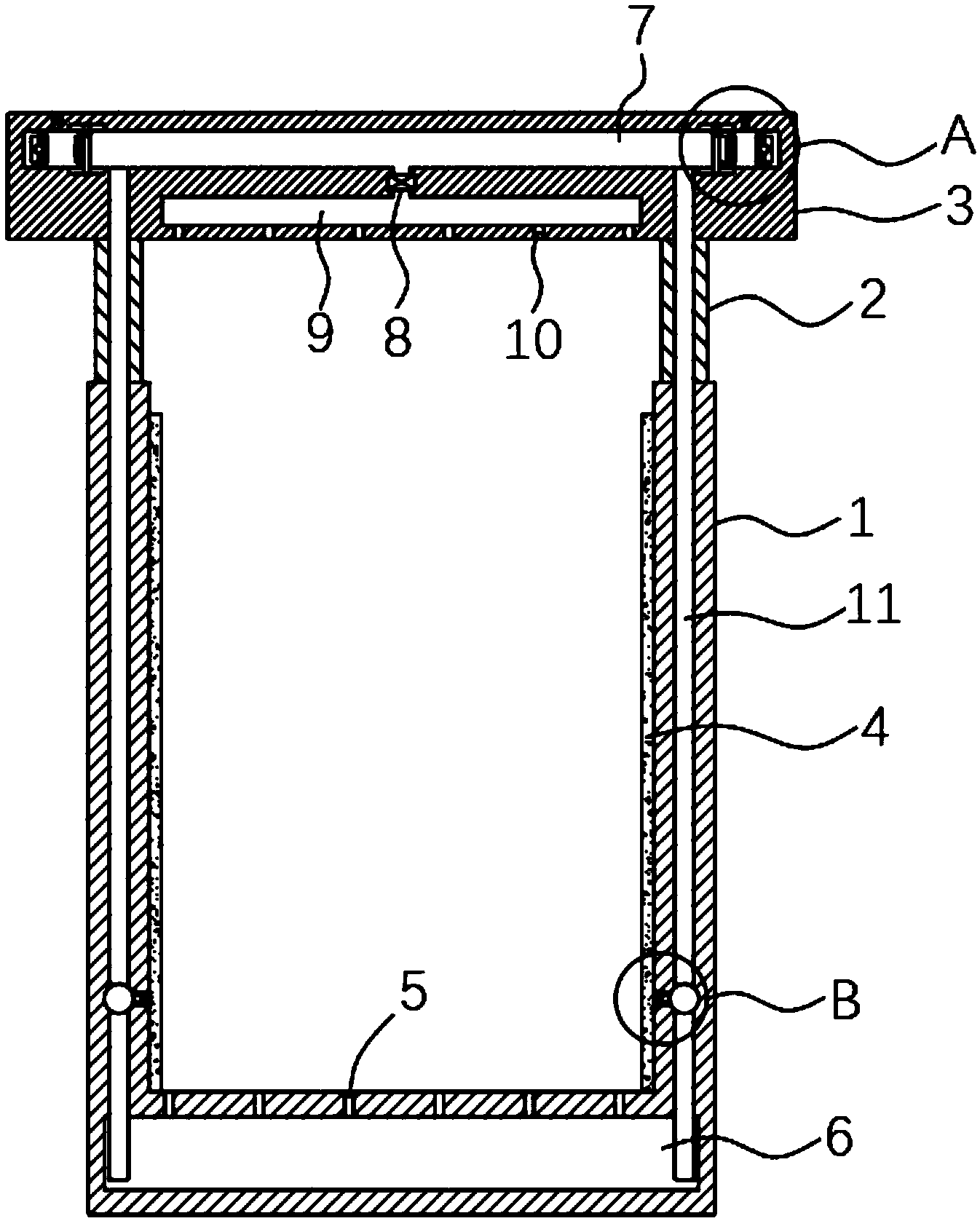

[0011]图1为本发明提出的一种冷却型阻燃垃圾桶正面的透视图；
[0012]图2为本发明提出的一种冷却型阻燃垃圾桶的俯视图；
[0013]图3为本发明图1中A部分放大的结构示意图；
[0014]图4为本发明图1中B部分放大的结构示意图。
[0015]图中：1垃圾桶、2直板、3防护盖、4导热环板、5过滤孔、6蓄水腔、7负压腔、8自闭式延时阀、9中转腔、10浇水孔、11进水管、12活塞槽、13活塞、14从动磁铁、15风轮轴、16主动磁铁、17风轮、18出气通道、19球阀、20形状记忆合金。
具体实施方式
[0016]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0017]实施例
[0018]参照图1-4，一种冷却型阻燃垃圾桶，包括垃圾桶1，垃圾桶1的上端边沿对称固定连接有两个直板2，两个直板2的上端共同固定连接有防护盖3，垃圾桶1的底部开设有蓄水腔6，蓄水腔6的顶部开设有细密的、与外界连通的过滤孔5，防护盖3内由下至上开设有依次连通的中转腔9、流水通道和负压腔7，流水通道上安装有自闭式延时阀8，中转腔9的底部开设有与外界连通的、呈矩阵设置的浇水孔10，垃圾桶1、防护盖3和两个直板2对称贯穿有进水管11，进水管11的上端与负压腔7连通，进水管11的下端延伸至蓄水腔6的内底部，进水管11上安装有球阀19，垃圾桶1的内壁固定连接有导热环板4，垃圾桶1在导热环板4与进水管11之间、在球阀19的对应位置上开设有通孔，通孔内设有与导热环板4固定连接有的形状记忆合金20，形状记忆合金20常温状态下为圆柱杆形状，形状记忆合金20变相状态下为麻花形状，利用形状记忆合金20形状的变化来对球阀19进行启闭，形状记忆合金20远离导热环板4的一端与球阀19的阀杆固定连接，负压腔7的内部、两个进水管11的外侧对称设有两个负压机构。
[0019]更具体地，参照图3，负压机构包括开设在负压腔7内壁上的活塞槽12，活塞槽12内壁密封滑动连接有活塞13，活塞13上开设有进气通道，活塞13远离进水管11的一侧侧壁固定连接有从动磁铁14，位于活塞13远离进水管11一侧的负压腔7的内壁通过轴承转动连接有风轮轴15，风轮轴15的一端延伸至外部并过盈配合有风轮17，位于负压腔7内的风轮轴15的外壁固定套接有主动磁铁16，位于活塞13与风轮轴15之间的负压腔7开设有与外部连通的出气通道18，进气通道与出气通道18上均安装有单向阀，进气通道的单向阀使空气只能两个活塞13的负压腔7内的空气单向流通至抽气空间，出气通道18上的单向阀使空气只能从抽气空间单向流通至外部。
[0020]本发明中，活塞13与负压腔7形成抽气空间，且主动磁块16与从动磁铁14位于抽气空间内，通常状态下，风轮17受自然风力的影响进行旋转并带动风轮轴15、主动磁铁16转动，在主动磁铁16转动的过程中，主动磁铁16间断地与从动磁铁14异性相吸、同性相斥，从动磁铁14带动活塞13在活塞槽12内往复滑动，活塞13在朝向主动磁铁16方向滑动时将抽气空间的空气通过出气通道18挤出，活塞13在背离主动磁铁16方向滑动时，抽气空间内的大气压强小于两个活塞13之间、负压腔7的大气压强，空气自动通过进气通道补充至抽气空间内，直至两个活塞13之间的负压腔7和进水管11内近乎为真空状态；
[0021]一旦垃圾桶1内发生燃烧，垃圾桶1内部温度提高，热量通过导热环板4传导至形状记忆合金20,形状记忆合金20温度达到变相温度后扭成麻花状，带动阀杆转动，打开球阀19，由于两个活塞13之间的负压腔7和进水管11内近乎为真空状态，蓄水腔6内的水在克服重力作用并通过进水管11蓄积在负压腔7内，达到一定高度，自闭式延时阀8的控制开关在水压下自动打开，在自闭式延时阀8未关闭的过程中负压腔7内的水自动通过流水通道进入中转腔9，中转腔9内的水通过浇水孔10流出并滴落在垃圾桶1内，对燃烧中的可燃物进行温度冷却，当燃烧物的温度降低到该物的燃点以下，燃烧停止，完成灭火，垃圾桶1内的水可通过过滤孔5的过滤回收至蓄水腔6重新利用，垃圾桶1内部温度降低后，形状记忆合金20温度降温回到恒温状态，恢复至圆柱杆形状，带动阀杆再次扭转，完成球阀19的关闭。
[0022]需要另外说明的是：垃圾桶1的外壁上开设有用于清理垃圾的开关门；考虑到水通过过滤孔5流至蓄水腔6的速度较慢，可另外在垃圾桶1上开设与蓄水腔6连通的注水孔。
[0023]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
