摘要

本发明公开了一种具有快速排水模块的防堵塞型地漏，包括落水口，所述落水口设置在地面内的落水口，地面内设有收集槽和竖腔，所述收集槽和竖腔分别位于落水口的两侧，所述竖腔的下方设有横腔，所述竖腔的上方设有滑槽，所述滑槽的槽口与落水口连通，所述落水口上部分内壁间设有漏网；快速排水机构，所述快速排水机构包括设置在落水口下部分中的空心板，所述空心板的两侧通过连接杆与落水口的内壁固定连接，所述空心板的上端转动连接有转动杆。该地漏在使用的过程中，可以自动的清理漏网上的垃圾，且设有快速排水的模块，可以加速水体的流动，从而避免当需要大量排水时，水体溢出的情况出现。

权利要求

1.一种具有快速排水模块的防堵塞型地漏，其特征在于，包括：落水口(2)，所述落水口(2)设置在地面内的落水口(2)，地面内设有收集槽(1)和竖腔(19)，所述收集槽(1)和竖腔(19)分别位于落水口(2)的两侧，所述竖腔(19)的下方设有横腔(17)，所述竖腔(19)的上方设有滑槽(28)，所述滑槽(28)的槽口与落水口(2)连通，所述落水口(2)上部分内壁间设有漏网(3)；快速排水机构，所述快速排水机构包括设置在落水口(2)下部分中的空心板(10)，所述空心板(10)的两侧通过连接杆(7)与落水口(2)的内壁固定连接，所述空心板(10)的上端转动连接有转动杆(6)，所述转动杆(6)的上端固定连接有锥形块(4)，所述锥形块(4)的外侧壁上设有多个落水通道(5)，多个所述落水通道(5)呈螺旋状且旋转的方向相同；蓄压机构，所述蓄压机构包括设置在空心板(10)内的转动圆盘(8)，所述转动圆盘(8)的下端与空心板(10)的内底部滑动连接，所述转动杆(6)的下端延伸至空心板(10)内并与转动圆盘(8)的上端固定连接，所述转动圆盘(8)的一侧设有磁性块(9)，所述横腔(17)内设有用于左右滑动的磁性活塞(11)，所述磁性活塞(11)与磁性块(9)相配合，所述磁性活塞(11)的右侧通过第一连接弹簧(26)与横腔(17)的右侧内壁弹性连接，所述竖腔(19)内设有设有上下滑动的活塞板(21)，所述活塞板(21)上端通过第二连接弹簧(20)与竖腔(19)的内顶部弹性连接，所述竖腔(19)与横腔(17)通过连接风道(25)连通，所述横腔(17)通过进风管(18)与外界连通，所述连接风道(25)和进风管(18)内均安装有单向阀；垃圾清除机构，所述垃圾清除机构包括放置在收集槽(1)内的网状收集盒(14)，所述收集槽(1)的槽口处安装有拉盖(15)，所述滑槽(28)内设有用于左右滑动的推动条(29)，所述推动条(29)的右侧通过第三连接弹簧(12)与滑槽(28)的右侧内壁弹性连接，所述推动条(29)的右侧与滑槽(28)的右侧内壁之间设有伸缩气囊(27)，所述伸缩气囊(27)位于第三连接弹簧(12)的外侧，所述竖腔(19)位于活塞板(21)的下方空间连通有主管道(24)，所述主管道(24)内安装有气压阀，所述主管道(24)远离竖腔(19)的一端连通有第一支管(22)和第二支管(23)，所述第一支管(22)远离主管道(24)的一端与伸缩气囊(27)连通，所述第二支管(23)远离主管道(24)的一端与落水口(2)的下半部分连通，所述第二支管(23)呈倾斜设置。

2.根据权利要求1所述的一种具有快速排水模块的防堵塞型地漏，其特征在于，所述收集槽(1)与落水口(2)的下半部分通过出水管(13)连通，所述出水管(13)呈倾斜设置。

3.根据权利要求1所述的一种具有快速排水模块的防堵塞型地漏，其特征在于，所述滑槽(28)的内底部高度与漏网(3)的上端面高度相同。

说明书

一种具有快速排水模块的防堵塞型地漏

技术领域

[0001]本发明涉及辅助排水领域，尤其涉及一种具有快速排水模块的防堵塞型地漏。

背景技术

[0002]地漏是指地面与排水管道系统连接的排水器具，是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，而对于现有的地漏来说，在使用的过程中会出现以下的问题：

[0003]1、地漏的漏网上过滤有较多的垃圾，需要人定期及时的清理，不清理后会产生较大的异味，且会堵塞漏网，在使得漏网的漏水量降低；

[0004]2、传统的地漏不设有任何加速排水的模块，这就使得在需要及时的大量排水时，地漏的排水速度不够，产生水体溢出的情况。

发明内容

[0005]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有快速排水模块的防堵塞型地漏，该地漏在使用的过程中，可以自动的清理漏网上的垃圾，且设有快速排水的模块，可以加速水体的流动，从而避免当需要大量排水时，水体溢出的情况出现。

[0006]为了实现上述目的，本发明采用了如下技术方案：

[0007]一种具有快速排水模块的防堵塞型地漏，包括落水口，所述落水口设置在地面内的落水口，地面内设有收集槽和竖腔，所述收集槽和竖腔分别位于落水口的两侧，所述竖腔的下方设有横腔，所述竖腔的上方设有滑槽，所述滑槽的槽口与落水口连通，所述落水口上部分内壁间设有漏网；快速排水机构，所述快速排水机构包括设置在落水口下部分中的空心板，所述空心板的两侧通过连接杆与落水口的内壁固定连接，所述空心板的上端转动连接有转动杆，所述转动杆的上端固定连接有锥形块，所述锥形块的外侧壁上设有多个落水通道，多个所述落水通道呈螺旋状且旋转的方向相同；蓄压机构，所述蓄压机构包括设置在空心板内的转动圆盘，所述转动圆盘的下端与空心板的内底部滑动连接，所述转动杆的下端延伸至空心板内并与转动圆盘的上端固定连接，所述转动圆盘的一侧设有磁性块，所述横腔内设有用于左右滑动的磁性活塞，所述磁性活塞与磁性块相配合，所述磁性活塞的右侧通过第一连接弹簧与横腔的右侧内壁弹性连接，所述竖腔内设有设有上下滑动的活塞板，所述活塞板上端通过第二连接弹簧与竖腔的内顶部弹性连接，所述竖腔与横腔通过连接风道连通，所述横腔通过进风管与外界连通，所述连接风道和进风管内均安装有单向阀；垃圾清除机构，所述垃圾清除机构包括放置在收集槽内的网状收集盒，所述收集槽的槽口处安装有拉盖，所述滑槽内设有用于左右滑动的推动条，所述推动条的右侧通过第三连接弹簧与滑槽的右侧内壁弹性连接，所述推动条的右侧与滑槽的右侧内壁之间设有伸缩气囊，所述伸缩气囊位于第三连接弹簧的外侧，所述竖腔位于活塞板的下方空间连通有主管道，所述主管道内安装有气压阀，所述主管道远离竖腔的一端连通有第一支管和第二支管，所述第一支管远离主管道的一端与伸缩气囊连通，所述第二支管远离主管道的一端与落水口的下半部分连通，所述第二支管呈倾斜设置。

[0008]优选地，所述收集槽与落水口的下半部分通过出水管连通，所述出水管呈倾斜设置。

[0009]优选地，所述滑槽的内底部高度与漏网的上端面高度相同。

[0010]本发明与现有技术相比，其有益效果为：

[0011]1、当需要排水时，大量的水会通过落水口，而当通过落水口时，一些垃圾会会漏网过滤掉，水体部分会继续下落，并经过锥形块，由于落水通道呈螺旋状设置，当水体经过多个落水通道时，会产生一个旋转扭矩，从而使得锥形块转动，使得水流随之旋转，产生流体的涡流效应，即水流与地漏本体之间形成空气通道，则空气对水流的阻力减小，从而使得水快速的通过落水口。

[0012]2、在锥形块进行转动的同时，会使得竖腔中的气体体积增加，当气压增加到压力阀的阈值时，压力阀打开，高压气流会瞬间从主管道排出，由于气流的流速较大，一部分的气流会瞬间随着第一支管进入到伸缩气囊中，使得伸缩气囊扩展，从而带动推动条以一个较快的速度左移，并将漏网上的垃圾通过废料收集口推入到网状收集盒内，不需要人工对漏网进行清理，便于使用。

[0013]3、从主管道所喷出的高速气流另一部分顺着第二支管进入到落水口中，由于第二支管为倾斜设置的，所以第二支管喷出的气流为倾斜向下的，而根据伯努利原理，气体的流速越大，压强越小，则此时的落水口下半部分的气体流速大，压强小，受气压作用，外界的水会被有一个被压入落水口中的力，可以有效的促进排水。

[0014]4、在到达压力阀的阈值时，受到第二连接弹簧的弹性作用，活塞板会下移，使得竖腔内的气体快速被排出，从而使得气流的流速更快，使得落水口内的气压更低，促进排水的效果更佳。

附图说明

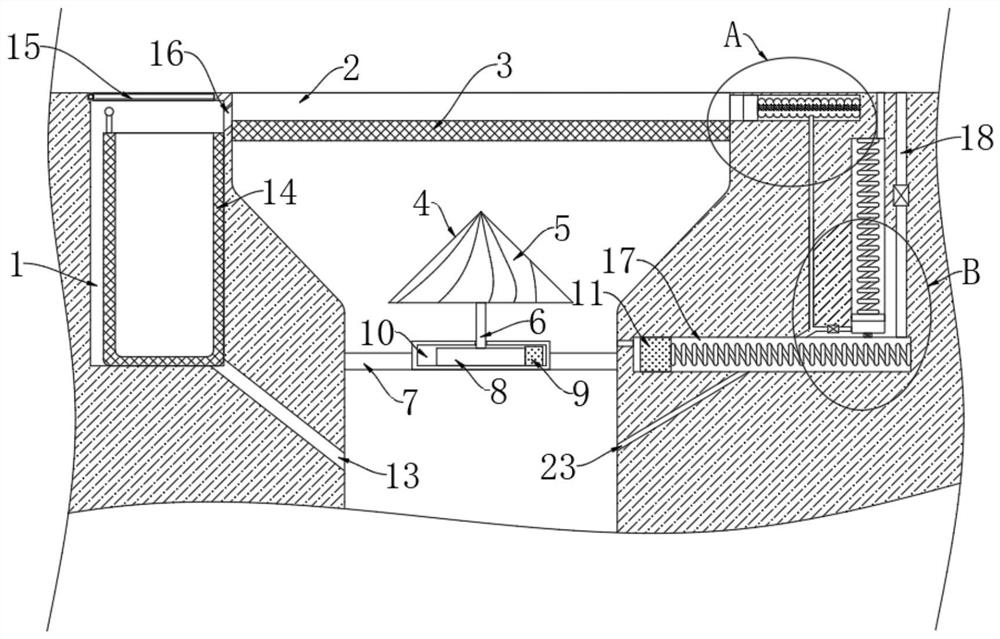

[0015]图1为本发明提出的一种具有快速排水模块的防堵塞型地漏的结构示意图；

[0016]图2为图1的A处放大图；

[0017]图3为图1的B处放大图。

[0018]图中：1收集槽、2落水口、3漏网、4锥形块、5落水通道、6转动杆、7连接杆、8转动圆盘、9磁性块、10空心板、11磁性活塞、12第三连接弹簧、13出水管、14网状收集盒、15拉盖、16废料收集口、17横腔、18进风管、19竖腔、20第二连接弹簧、21活塞板、22第一支管、23第二支管、24主管道、25连接风道、26第一连接弹簧、27伸缩气囊、28滑槽、29推动条。

具体实施方式

[0019]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0020]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0021]参照图1-3，一种具有快速排水模块的防堵塞型地漏，包括落水口2，落水口2设置在地面内的落水口2，地面内设有收集槽1和竖腔19，收集槽1和竖腔19分别位于落水口2的两侧，竖腔19的下方设有横腔17，竖腔19的上方设有滑槽28，滑槽28的槽口与落水口2连通，落水口2上部分内壁间设有漏网3；

[0022]快速排水机构，快速排水机构包括设置在落水口2下部分中的空心板10，空心板10的两侧通过连接杆7与落水口2的内壁固定连接，空心板10的上端转动连接有转动杆6，转动杆6的上端固定连接有锥形块4，锥形块4的外侧壁上设有多个落水通道5，多个落水通道5呈螺旋状且旋转的方向相同；

[0023]蓄压机构，蓄压机构包括设置在空心板10内的转动圆盘8，转动圆盘8的下端与空心板10的内底部滑动连接，转动杆6的下端延伸至空心板10内并与转动圆盘8的上端固定连接，转动圆盘8的一侧设有磁性块9，横腔17内设有用于左右滑动的磁性活塞11，磁性活塞11与磁性块9相配合，磁性活塞11的右侧通过第一连接弹簧26与横腔17的右侧内壁弹性连接，竖腔19内设有设有上下滑动的活塞板21，活塞板21上端通过第二连接弹簧20与竖腔19的内顶部弹性连接，竖腔19与横腔17通过连接风道25连通，横腔17通过进风管18与外界连通，连接风道25和进风管18内均安装有单向阀，保证连接风道25和进风管18的单向流通性；

[0024]垃圾清除机构，垃圾清除机构包括放置在收集槽1内的网状收集盒14，收集槽1的槽口处安装有拉盖15，滑槽28内设有用于左右滑动的推动条29，推动条29的右侧通过第三连接弹簧12与滑槽28的右侧内壁弹性连接，推动条29的右侧与滑槽28的右侧内壁之间设有伸缩气囊27，伸缩气囊27位于第三连接弹簧12的外侧，竖腔19位于活塞板21的下方空间连通有主管道24，主管道24内安装有气压阀，主管道24远离竖腔19的一端连通有第一支管22和第二支管23，第一支管22远离主管道24的一端与伸缩气囊27连通，第二支管23远离主管道24的一端与落水口2的下半部分连通，第二支管23呈倾斜设置。

[0025]其中，收集槽1与落水口2的下半部分通过出水管13连通，出水管13呈倾斜设置。

[0026]其中，滑槽28的内底部高度与漏网3的上端面高度相同，保证推动条29的左移可以将漏网3上的垃圾完全清除。

[0027]本发明中，当需要排水时，大量的水会通过落水口2，而当通过落水口2时，一些垃圾会会漏网3过滤掉，水体部分会继续下落，并经过锥形块4，由于落水通道5呈螺旋状设置，当水体经过多个落水通道5时，会产生一个旋转扭矩，从而使得锥形块4转动，而锥形块4的转动，会使得水流随之旋转，产生流体的涡流效应，即水流与地漏本体之间形成空气通道，则空气对水流的阻力减小，从而使得水快速的通过落水口2；

[0028]在锥形块4进行转动的同时，会带动转动圆盘8的转动，而转动圆盘8的转动会使得磁性块9做往复的靠近和远离磁性活塞11运动，当磁性块9靠近磁性活塞11时，受斥力的作用，会使得磁性活塞11右移，而当磁性块9远离磁性活塞11时，受到第一连接弹簧26的弹性作用，磁性活塞11会左移，即随着转动圆盘8的转动，磁性活塞11也会一直左右移动，当磁性活塞11左移时，会通过进风管18将外界的气体吸入到横腔17中，当磁性活塞11右移时，会通过连接风道25将横腔17中的气体排入到竖腔19中，当竖腔19中的气体体积增加时，活塞板21会上移，此时的第二连接弹簧20处于压缩状态，当竖腔19中的气体体积增加到活塞板21处于极限的位置时，此时气体体积增加会使得竖腔19中气压增加，当气压增加到压力阀的阈值时，压力阀打开，高压气流会瞬间从主管道24排出，由于气流的流速较大，一部分的气流会瞬间随着第一支管22进入到伸缩气囊27中，使得伸缩气囊27扩展，从而带动推动条29以一个较快的速度左移，并将漏网3上的垃圾通过废料收集口16推入到网状收集盒14内(当气体流速较小时，受到第三连接弹簧12的弹性作用推动条29会回移，这个速度较快，以不会出现推动条29右移时将漏网3上右推的情况出现)，而从主管道24喷出的高速气流另一部分则顺着第二支管23进入到落水口2中，由于第二支管23为倾斜设置的，以第二支管23喷出的气流为倾斜向下的，而根据伯努利原理，气体的流速越大，压强越小，则此时的落水口2下半部分的气体流速大，压强小，受气压作用，外界的水会被有一个被压入落水口2中的力，可以有效的促进排水；

[0029]在到达压力阀的阈值时，受到第二连接弹簧20的弹性作用，活塞板21会下移，使得竖腔19内的气体快速被排出，从而使得气流的流速更快，使得落水口2内的气压更低，促进排水的效果更佳。
