摘要
本发明公开了一种自清堵地漏管，包括地漏管本体，所述地漏管本体的一侧固定有进液筒，所述地漏管本体的上侧内壁设有与进液筒连通的进液口，所述地漏管本体的底部内壁设有半圆形槽，所述半圆形槽的内顶部设有半圆形折叠气囊，所述半圆形折叠气囊的下端固定有半圆形板，所述半圆形板的外壁与半圆形槽内壁滑动连接，所述半圆形板相对的内壁转动连接有转筒，所述转筒的外壁固定有圆形板，所述圆形板的外壁嵌设有一圈密封圈，所述进液筒的上下内壁间固定有导向杆，所述导向杆上套设有活塞板，所述导向杆上套设有第一弹簧，所述进液筒位于活塞板下方设有反应空间。本发明结构合理，其能够在地漏管发生堵塞时，自动的进行清堵。
权利要求
1.一种自清堵地漏管，包括地漏管本体(1)，其特征在于，所述地漏管本体(1)的一侧固定有进液筒(4)，所述地漏管本体(1)的上侧内壁设有与进液筒(4)连通的进液口(3)，所述地漏管本体(1)的底部内壁设有半圆形槽(14)，所述半圆形槽(14)的内顶部设有半圆形折叠气囊(13)，所述半圆形折叠气囊(13)的下端固定有半圆形板(12)，所述半圆形板(12)的外壁与半圆形槽(14)内壁滑动连接，所述半圆形板(12)相对的内壁转动连接有转筒(11)，所述转筒(11)的外壁固定有圆形板(10)，所述圆形板(10)的外壁嵌设有一圈密封圈，所述进液筒(4)的上下内壁间固定有导向杆(8)，所述导向杆(8)上套设有活塞板(5)，所述导向杆(8)上套设有第一弹簧(9)，所述进液筒(4)位于活塞板(5)下方设有反应空间(7)，所述进液筒(4)的侧壁设有与反应空间(7)连通的进液管(6)，所述反应空间(7)的内顶部设有与地漏管本体(1)顶部连通的加料管(2)，所述转筒(11)内设有第一活塞(17)与第二活塞(19)，所述第一活塞(17)与第二活塞(19)间通过第二弹簧(18)弹性连接，所述第二活塞(19)与转筒(11)的一端内壁间通过第三弹簧(20)弹性连接，所述半圆形板(12)相对的内壁均设有转动机构，所述转筒(11)的一端与半圆形折叠气囊(13)间通过连接管(21)连通，所述反应空间(7)的内壁与转筒(11)一端间通过出气管(15)连通。
2.根据权利要求1所述的一种自清堵地漏管，其特征在于，所述进液口(3)向内侧倾斜设置。
3.根据权利要求1所述的一种自清堵地漏管，其特征在于，所述转动机构包括设置在半圆形板(12)内壁上的弧形槽(22)，所述弧形槽(22)内设置有弧形折叠气囊(24)，所述弧形折叠气囊(24)末端固定有滑板(23)，所述滑板(23)与转筒(11)一端固定，所述弧形折叠气囊(24)与第一活塞(17)以及第二活塞(19)间的空间通过进气管(16)连通。
说明书
一种自清堵地漏管
技术领域
[0001]本发明涉及地漏技术领域，尤其涉及一种自清堵地漏管。
背景技术
[0002]地漏是指地面与排水管道系统连接的排水器具，是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要。
[0003]当地漏管在使用不当时，经常会发生堵塞的情况，导致卫生间的水无法排出，由于地漏管内部堵塞，管道狭小，不易进行清堵，需要借助外界工具才可进行清堵，较为麻烦。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自清堵地漏管，其能够在地漏管发生堵塞时，自动的进行清堵。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种自清堵地漏管，包括地漏管本体，所述地漏管本体的一侧固定有进液筒，所述地漏管本体的上侧内壁设有与进液筒连通的进液口，所述地漏管本体的底部内壁设有半圆形槽，所述半圆形槽的内顶部设有半圆形折叠气囊，所述半圆形折叠气囊的下端固定有半圆形板，所述半圆形板的外壁与半圆形槽内壁滑动连接，所述半圆形板相对的内壁转动连接有转筒，所述转筒的外壁固定有圆形板，所述圆形板的外壁嵌设有一圈密封圈，所述进液筒的上下内壁间固定有导向杆，所述导向杆上套设有活塞板，所述导向杆上套设有第一弹簧，所述进液筒位于活塞板下方设有反应空间，所述进液管的侧壁设有与反应空间连通的进液管，所述反应空间的内顶部设有与地漏管本体顶部连通的加料管，所述转筒内设有第一活塞与第二活塞，所述第一活塞与第二活塞间通过第二弹簧弹性连接，所述第二活塞与转筒的一端内壁间通过第三弹簧弹性连接，所述半圆形板相对的内壁均设有转动机构，所述转筒的一端与半圆形折叠气囊间通过连接管连通，所述反应空间的内壁与转筒一端间通过出气管连通。
[0007]优选地，所述进液口向内侧倾斜设置。
[0008]优选地，所述转动机构包括设置在半圆形板内壁上的弧形槽，所述弧形槽内设置有弧形折叠气囊，所述弧形折叠气囊末端固定有滑板，所述滑板与转筒一端固定，所述弧形折叠气囊与第一活塞以及第二活塞间的空间通过进气管连通。
[0009]本发明与现有技术相比，其有益效果为：
[0010]1、通过设置进液筒，能够在管道堵塞时，水位升高通过进液口进入，压着活塞板下移，可在反应空间内加入泡腾片，遇水能够产生大量的气体，通过第一活塞与第二活塞，气体先进入弧形折叠气囊内，带动圆形板转动至水平，气体再进入半圆形折叠气囊内，带动圆形板快速下移，产生足够的下压力，使管道内的堵塞物在压力作用作用下冲走。
[0011]2、通过设置加料管，能够定期的快速补充泡腾片，使用便捷，并且泡腾片价格低廉，清堵效果好。
附图说明

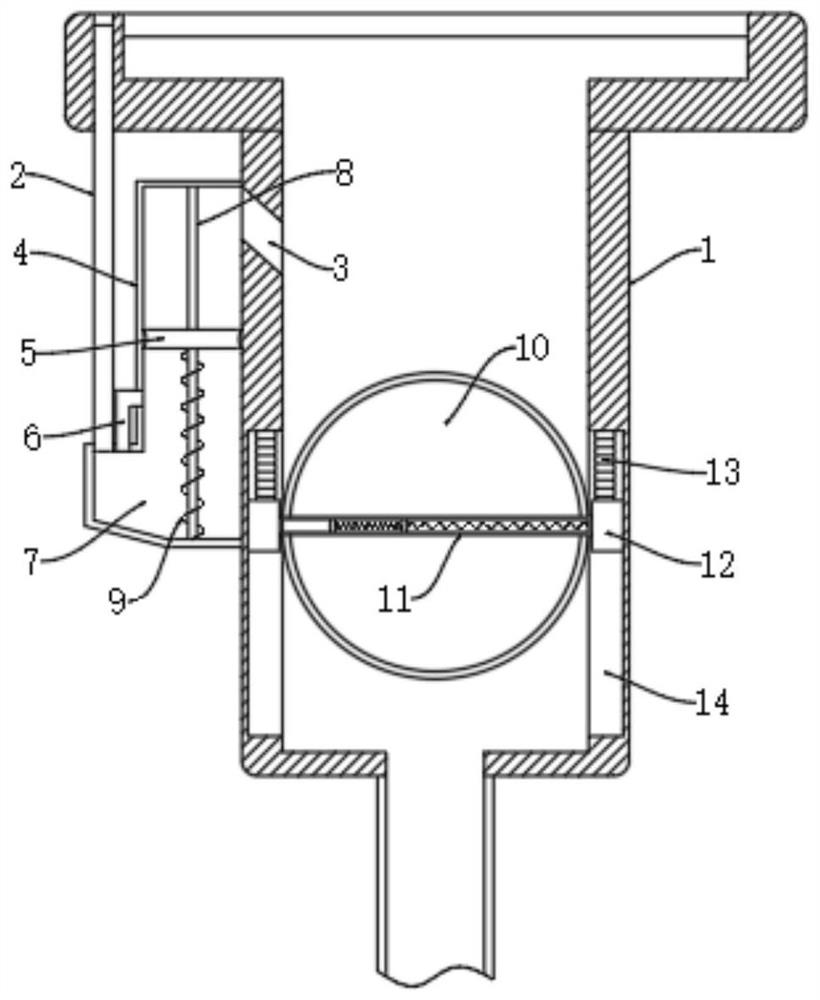

[0012]图1为本发明提出的一种自清堵地漏管的结构示意图；
[0013]图2为本发明提出的一种自清堵地漏管的地漏管俯视示意图；
[0014]图3为本发明提出的一种自清堵地漏管的转动机构示意图；
[0015]图4为本发明提出的一种自清堵地漏管的转筒内部示意图。
[0016]图中：1地漏管本体、2加料管、3进液口、4进液筒、5活塞板、6进液管、7反应空间、8导向杆、9第一弹簧、10圆形板、11转筒、12半圆形板、13半圆形折叠气囊、14半圆形槽、15出气管、16进气管、17第一活塞、18第二弹簧、19第二活塞、20第三弹簧、21连接管、22弧形槽、23滑板、24弧形折叠气囊。
具体实施方式
[0017]为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施的限制。
[0018]需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
[0019]参照图1-4，一种自清堵地漏管，包括地漏管本体1，地漏管本体1的一侧固定有进液筒4，地漏管本体1的上侧内壁设有与进液筒4连通的进液口3，进液口3向内侧倾斜设置，地漏管本体1正常使用时，朝下的进液口3能够避免水直接的进入。
[0020]地漏管本体1的底部内壁设有半圆形槽14，半圆形槽14的内顶部设有半圆形折叠气囊13，半圆形折叠气囊13的下端固定有半圆形板12，半圆形板12的外壁与半圆形槽14内壁滑动连接，半圆形板12相对的内壁转动连接有转筒11，转筒11的外壁固定有圆形板10，圆形板10的外壁嵌设有一圈密封圈，进液筒4的上下内壁间固定有导向杆8，导向杆8上套设有活塞板5，导向杆8上套设有第一弹簧9，进液筒4位于活塞板5下方设有反应空间7，进液筒4的侧壁设有与反应空间7连通的进液管6，反应空间7的内顶部设有与地漏管本体1顶部连通的加料管2，转筒11内设有第一活塞17与第二活塞19，第一活塞17与第二活塞19间通过第二弹簧18弹性连接，第二活塞19与转筒11的一端内壁间通过第三弹簧20弹性连接，第三弹簧20的弹性系数大于第二弹簧18的弹性系数。
[0021]半圆形板12相对的内壁均设有转动机构，转动机构包括设置在半圆形板12内壁上的弧形槽22，弧形槽22内设置有弧形折叠气囊24，弧形折叠气囊24末端固定有滑板23，滑板23与转筒11一端固定，弧形折叠气囊24与第一活塞17以及第二活塞19间的空间通过进气管16连通，转筒11的一端与半圆形折叠气囊13间通过连接管21连通，反应空间7的内壁与转筒11一端间通过出气管15连通。
[0022]当发生堵塞时，地漏管本体1内的水位会不断上升，当水位高于进液口3时，水通过进液口3进入进液筒4内，进液筒4内的水越进越多，在水的重量下，压着活塞板5顺着导向杆8下移，可事先通过加料管2将多片泡腾片放入反应空间7内，使用密封塞密封，活塞板5的位置下降至低于进液管6管口时，水通过进液管6进入反应空间7内，泡腾片与水反应瞬间产生大量的气体，气体通过出气管15涌入转筒11内，带动第一活塞17移动，由于第一活塞17、第二活塞19以及转筒11内壁间通过第二弹簧18与第三弹簧20连接，第三弹簧20的弹性系数大于第二弹簧18的弹性系数，从而使第一活塞17先移动，压缩第二弹簧18，将第一活塞17与第二活塞19间的空气通过进气管16挤入两个弧形折叠气囊24内，弧形折叠气囊24充气膨胀，通过滑板23带动转筒11转动90度，从而带动圆形板10转至水平，通过密封圈对管壁进行密封，气体继续进入转筒11内，压缩至极限的第二弹簧18整体挤压第二活塞19，将第二活塞19与转筒11内壁间的气体通过连接管21挤入半圆形折叠气囊13内，半圆形折叠气囊13充气膨胀，带动半圆形板12下移，由于气体进入量非常迅速，圆形板10会以较快的速度下移，提高水的下压力，从而将堵塞物冲走，实现自动清堵，当泡腾片反应接触，整体复位。
