本发明公开了一种可以方便对食物残渣等杂质进行清理的洗碗池，包括水池本体，水池本体上开设有通孔，水池本体的底壁上固定安装有出料管，且出料管与通孔相互连通，水池本体的底端设有安装管，安装管底端的外侧壁上固定安装有安装架，出料管与安装管之间固定连接有连接管，安装管的底端设有开口，安装管的底端拆卸安装有与开口相互配合的密封底盖。本发明中洗菜和洗碗结束后食物残渣等杂质会全部堆积在安装管的底端和密封顶盖上，将密封顶盖从安装管的底端拆下后食物残渣等杂质就会直接落入底端的垃圾桶内，不仅可以方便的对食物残渣等杂质进行清理，而且能防止使用时过滤网被堵塞，设计合理，实用效果好。
权利要求
1.一种可以方便对食物残渣等杂质进行清理的洗碗池，包括水池本体(1)，所述所述水池本体(1)上开设有通孔(2)，其特征在于：所述水池本体(1)的底壁上固定安装有出料管(3)，且出料管(3)与通孔(2)相互连通，所述水池本体(1)的底端设有安装管(4)，所述安装管(4)底端的外侧壁上固定安装有安装架(5)，所述出料管(3)与安装管(4)之间固定连接有连接管(6)，所述安装管(4)的底端设有开口，所述安装管(4)的底端拆卸安装有与开口相互配合的密封底盖(7)，所述密封底盖(7)一侧的外侧壁上固定安装有把手(8)，所述密封底盖(7)与安装管(4)之间设有固定装置，所述安装管(4)顶端的内侧壁上固定安装有第一安装框(21)，所述第一安装框(21)的内侧壁上固定安装有过滤网，所述安装管(4)顶端的外侧壁上安装有排水管(22)，且排水管(22)和连接管(6)分别位于第一安装框(21)的上侧和下侧，所述安装管(4)的底端放置有垃圾桶(23)，且垃圾桶(23)位于密封底盖(7)的下侧，所述安装管(4)的顶端设有与过滤网相互配合的清理装置。
2.根据权利要求1所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述固定装置包括固定安装在密封底盖(7)顶壁上的环形连接板(9)，所述安装管(4)底端的外侧壁上固定安装有环形固定板(10)，所述环形固定板(10)的底壁上开设有与环形连接板(9)相互配合的环形连接槽(11)，所述环形连接槽(11)的内侧壁上固定安装有密封垫圈(12)，所述环形连接板(9)的外侧壁上活动安装有限位块(13)，所述环形连接槽(11)的内侧壁上开设有与限位块(13)相互配合的限位槽(17)，所述环形固定板(10)的外侧壁上螺纹连接有与限位块(13)相互配合的螺纹推杆(18)，且螺纹推杆(18)的一端延伸至限位槽(17)内。
3.根据权利要求2所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述环形连接板(9)上开设有与限位块(13)相互配合的安装槽(14)，所述安装槽(14)的内侧壁上活动插设有多个第一活动杆(15)，且第一活动杆(15)的一端均固定安装在限位块(13)上，每个所述第一活动杆(15)的外侧壁上均绕设有第一弹簧(16)，且第一弹簧(16)的两端分别固定安装在限位块(13)的外侧壁和安装槽(14)的内侧壁上。
4.根据权利要求2所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述限位块(13)远离环形连接板(9)的一端为球面。
5.根据权利要求2所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述密封底盖(7)的顶壁上固定安装有定位杆(19)，所述环形固定板(10)的底壁上开设有与定位杆(19)相互配合的定位槽(20)。
6.根据权利要求1所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述清理装置包括活动安装在安装管(4)顶端的安装板(24)，且安装板(24)与安装管(4)内侧的顶壁紧密接触，所述安装板(24)的底壁上均匀固定安装有多个钢针(25)，所述过滤网上均匀设有多个滤网孔，且钢针(25)与滤网孔一一对应，所述安装板(24)的顶壁上固定安装有第二活动杆(26)，且第二活动杆(26)的顶端延伸至安装管(4)的上侧，所述第二活动杆(26)的顶端固定安装有推板(27)，所述第二活动杆(26)的外侧壁上均匀绕设有第二弹簧(28)，且第二弹簧(28)的两端分别固定安装在安装管(4)和推板(27)上。
7.根据权利要求6所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述安装板(24)的顶壁上对称固定安装有两个导向杆(29)，且两个导向杆(29)的顶端均贯穿安装管(4)的顶壁并固定安装在推板(27)的底壁上。
8.根据权利要求1所述的一种可以方便对食物残渣等杂质进行清理的洗碗池，其特征在于：所述通孔(2)内放置有第二安装框(30)，所述且第二安装框(30)位于通孔(2)的顶端，所述第二安装框(30)的内侧壁上固定安装有金属隔网，所述第二安装框(30)的底壁上对称固定安装有两个卡块(31)，且两个卡块(31)均与通孔(2)的内侧壁相互接触。
说明书
一种可以方便对食物残渣等杂质进行清理的洗碗池
技术领域
[0001]本发明涉及洗碗池技术领域，尤其涉及一种可以方便对食物残渣等杂质进行清理的洗碗池。
背景技术
[0002]洗菜和清洗碗具是生活中很平常的一件事情，在洗菜和清洗完碗具后，洗碗池内会遗留很多残渣，为了防止下水道被堵塞，现在大多是通过过滤网将残渣拦截在清洗槽内，每次清洗完毕之后都需要将过滤网内的残渣倒掉，非常麻烦，同时由于过滤网面积较小，在残渣比较多而且水流较急的情况下还会堵塞过滤网，需要人工搅动来防止网孔堵塞，操作较为繁琐，因此亟需设计一种可以方便对食物残渣等杂质进行清理的洗碗池。
发明内容
[0003]本发明的目的是为了解决现有技术中洗碗池在洗菜和清洗完碗具后需要将过滤网取出对过滤网内的残渣进行清理的问题，而提出的一种可以方便对食物残渣等杂质进行清理的洗碗池。
[0004]为了实现上述目的，本发明采用了如下技术方案：
[0005]一种可以方便对食物残渣等杂质进行清理的洗碗池，包括水池本体，所述所述水池本体上开设有通孔，所述水池本体的底壁上固定安装有出料管，且出料管与通孔相互连通，所述水池本体的底端设有安装管，所述安装管底端的外侧壁上固定安装有安装架，所述出料管与安装管之间固定连接有连接管，所述安装管的底端设有开口，所述安装管的底端拆卸安装有与开口相互配合的密封底盖，所述密封底盖一侧的外侧壁上固定安装有把手，所述密封底盖与安装管之间设有固定装置，所述安装管顶端的内侧壁上固定安装有第一安装框，所述第一安装框的内侧壁上固定安装有过滤网，所述安装管顶端的外侧壁上安装有排水管，且排水管和连接管分别位于第一安装框的上侧和下侧，所述安装管的底端放置有垃圾桶，且垃圾桶位于密封底盖的下侧，所述安装管的顶端设有与过滤网相互配合的清理装置。
[0006]优选地，所述固定装置包括固定安装在密封底盖顶壁上的环形连接板，所述安装管底端的外侧壁上固定安装有环形固定板，所述环形固定板的底壁上开设有与环形连接板相互配合的环形连接槽，所述环形连接槽的内侧壁上固定安装有密封垫圈，所述环形连接板的外侧壁上活动安装有限位块，所述环形连接槽的内侧壁上开设有与限位块相互配合的限位槽，所述环形固定板的外侧壁上螺纹连接有与限位块相互配合的螺纹推杆，且螺纹推杆的一端延伸至限位槽内。
[0007]优选地，所述环形连接板上开设有与限位块相互配合的安装槽，所述安装槽的内侧壁上活动插设有多个第一活动杆，且第一活动杆的一端均固定安装在限位块上，每个所述第一活动杆的外侧壁上均绕设有第一弹簧，且第一弹簧的两端分别固定安装在限位块的外侧壁和安装槽的内侧壁上。
[0008]优选地，所述限位块远离环形连接板的一端为球面。
[0009]优选地，所述密封底盖的顶壁上固定安装有定位杆，所述环形固定板的底壁上开设有与定位杆相互配合的定位槽。
[0010]优选地，所述清理装置包括活动安装在安装管顶端的安装板，且安装板与安装管内侧的顶壁紧密接触，所述安装板的底壁上均匀固定安装有多个钢针，所述过滤网上均匀设有多个滤网孔，且钢针与滤网孔一一对应，所述安装板的顶壁上固定安装有第二活动杆，且第二活动杆的顶端延伸至安装管的上侧，所述第二活动杆的顶端固定安装有推板，所述第二活动杆的外侧壁上均匀绕设有第二弹簧，且第二弹簧的两端分别固定安装在安装管和推板上。
[0011]优选地，所述安装板的顶壁上对称固定安装有两个导向杆，且两个导向杆的顶端均贯穿安装管的顶壁并固定安装在推板的底壁上。
[0012]优选地，所述通孔内放置有第二安装框，所述且第二安装框位于通孔的顶端，所述第二安装框的内侧壁上固定安装有金属隔网，所述第二安装框的底壁上对称固定安装有两个卡块，且两个卡块均与通孔的内侧壁相互接触。
[0013]与现有技术相比，本发明有如下有益效果：
[0014]1、洗菜和洗碗结束后食物残渣等杂质会全部堆积在安装管的底端和密封顶盖上，将密封顶盖从安装管的底端拆下后食物残渣等杂质就会直接落入底端的垃圾桶内，不仅可以方便的对食物残渣等杂质进行清理，而且能防止使用时过滤网被堵塞，设计合理，实用效果好；
[0015]2、结构简单，可以方便的将密封顶盖安装至安装管的底端或从安装管的底端拆下，操作方便、快捷，使用效果好；
[0016]3、在安装管的顶端设有与过滤网相互配合的清理装置，推动安装板和钢针向下移动并将钢针插入对应的滤网孔内，就可以方便的将堵塞在过滤网内的杂质推出，从而能防止过滤网发生堵塞；
[0017]4、通孔的顶端放置有第二安装框且第二安装框内固定安装有金属隔网，可以防止洗菜和洗碗时需要的菜和碗筷等掉入通孔和出料管内。
附图说明

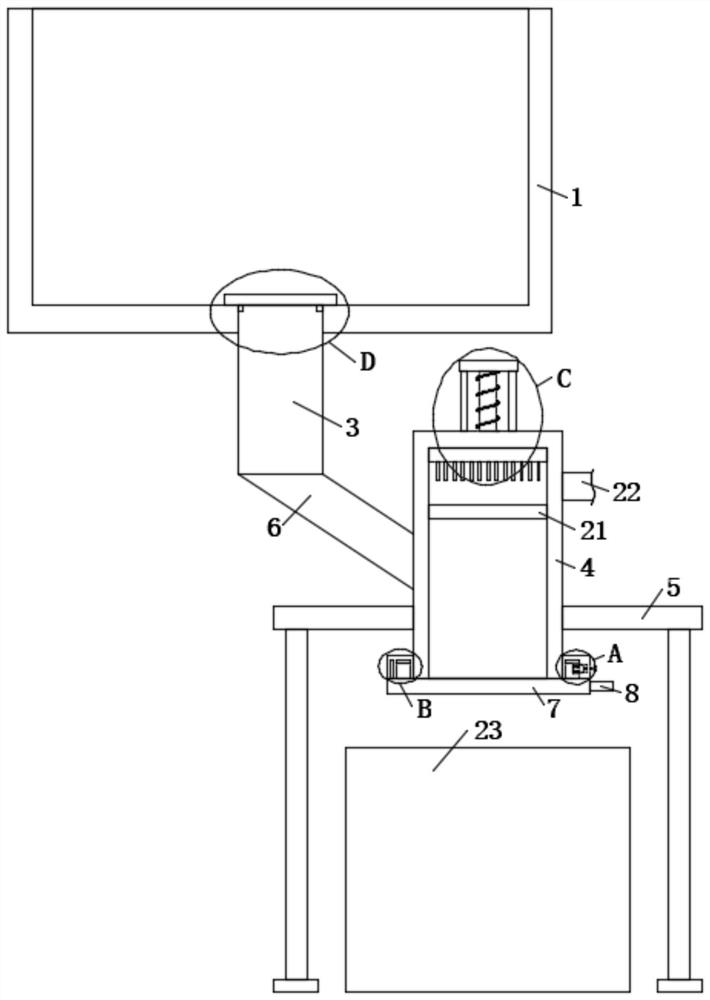

[0018]图1为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的正面结构剖视图；
[0019]图2为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的正面结构示意图；
[0020]图3为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的A部分结构的放大图；
[0021]图4为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的B部分结构的放大图；
[0022]图5为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的C部分结构的放大图；
[0023]图6为本发明提出的一种可以方便对食物残渣等杂质进行清理的洗碗池的D部分结构的放大图。
[0024]图中：1水池本体、2通孔、3出料管、4安装管、5安装架、6连接管、7密封底盖、8把手、9环形连接板、10环形固定板、11环形连接槽、12密封垫圈、13限位块、14安装槽、15第一活动杆、16第一弹簧、17限位槽、18螺纹推杆、19定位杆、20定位槽、21第一安装框、22排水管、23垃圾桶、24安装板、25钢针、26第二活动杆、27推板、28第二弹簧、29导向杆、30第二安装框、31卡块。
具体实施方式
[0025]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0026]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0027]参照图1-6，一种可以方便对食物残渣等杂质进行清理的洗碗池，包括水池本体1，水池本体1上开设有通孔2，水池本体1的底壁上固定安装有出料管3，且出料管3与通孔2相互连通，水池本体1的底端设有安装管4，安装管4底端的外侧壁上固定安装有安装架5，出料管3与安装管4之间固定连接有连接管6，安装管4的底端设有开口，安装管4的底端拆卸安装有与开口相互配合的密封底盖7，密封底盖7一侧的外侧壁上固定安装有把手8，便于移动密封底盖7，密封底盖7与安装管4之间设有固定装置，固定装置包括固定安装在密封底盖7顶壁上的环形连接板9，安装管4底端的外侧壁上固定安装有环形固定板10，环形固定板10的底壁上开设有与环形连接板9相互配合的环形连接槽11，环形连接槽11的内侧壁上固定安装有密封垫圈12，环形连接板9的外侧壁上活动安装有限位块13，环形连接板9上开设有与限位块13相互配合的安装槽14，安装槽14的内侧壁上活动插设有多个第一活动杆15，且第一活动杆15的一端均固定安装在限位块13上，每个第一活动杆15的外侧壁上均绕设有第一弹簧16，且第一弹簧16的两端分别固定安装在限位块13的外侧壁和安装槽14的内侧壁上，限位块13可以水平方向自由移动，限位块13远离环形连接板9的一端为球面，限位块13的球面受挤压后会收缩至安装槽14内，从而便于将限位块13和环形连接板9插入环形连接槽11内。
[0028]环形连接槽11的内侧壁上开设有与限位块13相互配合的限位槽17，环形固定板10的外侧壁上螺纹连接有与限位块13相互配合的螺纹推杆18，且螺纹推杆18的一端延伸至限位槽17内，密封底盖7的顶壁上固定安装有定位杆19，环形固定板10的底壁上开设有与定位杆19相互配合的定位槽20，便于精准的将密封底盖7连接至安装管4的底端，将密封底盖7连接至安装管4的底端并将环形连接板9和定位杆19分别插入对应的环形连接槽11和定位槽20内，当密封底盖7与安装管4的底端紧密接触后，第一弹簧16由于恢复自身弹力会推动限位块13的一端移动至对应的限位槽17内，从而可以将限位块13、环形连接板9和密封底盖7固定安装在环形固定板10和安装管4的底端。
[0029]安装管4顶端的内侧壁上固定安装有第一安装框21，第一安装框21的内侧壁上固定安装有过滤网，安装管4顶端的外侧壁上安装有排水管22，且排水管22和连接管6分别位于第一安装框21的上侧和下侧，安装管4的底端放置有垃圾桶23，且垃圾桶23位于密封底盖7的下侧，，洗菜和洗碗结束后食物残渣等杂质会全部堆积在安装管4的底端和密封顶盖7上，将转动螺纹推杆18并将限位块13推动限位槽17的外侧，就可以方便的将限位块13、环形连接板9和密封顶盖从环形固定板10和安装管4的底端拆下，拆下后食物残渣等杂质就会直接落入底端的垃圾桶23内，不仅可以方便的对食物残渣等杂质进行清理，而且由于过滤网位于安装管4的顶端能防止使用时过滤网被堵塞。
[0030]安装管4的顶端设有与过滤网相互配合的清理装置，清理装置包括活动安装在安装管4顶端的安装板24，且安装板24与安装管4内侧的顶壁紧密接触，安装板24的底壁上均匀固定安装有多个钢针25，过滤网上均匀设有多个滤网孔，且钢针25与滤网孔一一对应，安装板24的顶壁上固定安装有第二活动杆26，且第二活动杆26的顶端延伸至安装管4的上侧，第二活动杆26的顶端固定安装有推板27，第二活动杆26的外侧壁上均匀绕设有第二弹簧28，且第二弹簧28的两端分别固定安装在安装管4和推板27上，推动推板27带动第二活动杆26、安装板24和钢针25向下移动并将钢针25插入对应的滤网孔内，就可以方便的将堵塞在过滤网内的杂质推出，从而能防止过滤网发生堵塞。
[0031]安装板24的顶壁上对称固定安装有两个导向杆29，且两个导向杆29的顶端均贯穿安装管4的顶壁并固定安装在推板27的底壁上，可以防止安装板24上下移动时发生位置偏移。
[0032]通孔2内放置有第二安装框30，且第二安装框30位于通孔2的顶端，第二安装框30的内侧壁上固定安装有金属隔网，第二安装框30的底壁上对称固定安装有两个卡块31，且两个卡块31均与通孔2的内侧壁相互接触，可以防止洗菜和洗碗时需要的菜和碗筷等掉入通孔2和出料管3内。
[0033]本发明中，洗菜和洗碗结束后食物残渣等杂质会全部堆积在安装管4的底端和密封顶盖7上，将转动螺纹推杆18并将限位块13推动限位槽17的外侧，就可以方便的将限位块13、环形连接板9和密封顶盖从环形固定板10和安装管4的底端拆下，拆下后食物残渣等杂质就会直接落入底端的垃圾桶23内，不仅可以方便的对食物残渣等杂质进行清理，而且由于过滤网位于安装管4的顶端能防止使用时过滤网被堵塞，将密封底盖7连接至安装管4的底端并将环形连接板9和定位杆19分别插入对应的环形连接槽11和定位槽20内，当密封底盖7与安装管4的底端紧密接触后，第一弹簧16由于恢复自身弹力会推动限位块13的一端移动至对应的限位槽17内，从而可以将限位块13、环形连接板9和密封底盖7固定安装在环形固定板10和安装管4的底端；推动推板27带动第二活动杆26、安装板24和钢针25向下移动并将钢针25插入对应的滤网孔内，就可以方便的将堵塞在过滤网内的杂质推出，从而能防止过滤网发生堵塞。
[0034]进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。
[0035]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0036]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
