一种节能LED灭虫灯

技术领域

[0001]本发明涉及节能灯技术领域，尤其涉及一种节能LED灭虫灯。

背景技术

[0002]LED照明灯由于节能效应较高，且使用寿命较长，故得到了广泛的应用。而在照明过程中，但最让人困扰的是这些灯通常会吸引较多的蚊虫，尤其是在夏季的夜晚，大量的蚊虫聚集在照明灯周围，极容易钻入灯罩内，不仅影响美观，而且可能对灯具内部的电气结构造成破坏；现阶段市场上虽然出现了一定的灭虫灯，但现有的灭虫灯仅仅能够将体型较小的蚊虫杀死，而现实生活中也存在部分体型稍大的甲虫也存在趋光性，在夏季夜晚常常会出现反复撞击照明灯产生“砰、砰”响的现象，偶尔还会出现这些甲虫将灯泡撞破，不仅噪声影响人们日常生活，还会导致照明灯损坏影响正常照明，因此设计一种可灭杀趋光性甲虫的灯体，显得尤为重要。

发明内容

[0003]本发明的目的是为了解决现有技术中的灭虫灯无法灭杀体型稍大的甲虫的问题，而提出的一种节能LED灭虫灯。

[0004]为了实现上述目的，本发明采用了如下技术方案：一种节能LED灭虫灯，包括圆板状的底座，所述底座上固定连接有一个透明的限位罩，所述限位罩内设置有一个LED诱虫灯，所述LED诱虫灯固定在底座上，所述底座上固定连接有一个正极板和负极板，所述正极板和负极板均为套设在限位罩外的金属罩，所述负极板大于正极板且均与限位罩同心设置，所述正极板与限位罩之间设置有一个透明的弹性袋，所述弹性袋均匀胶合在限位罩的外端面，所述正极板与负极板上共同滑动连接有多个第一极柱和第二极柱，所述第一极柱和第二极柱交替设置，所述第一极柱和第二极柱均胶合固定在弹性袋上；

[0005]所述第一极柱和第二极柱均为透明柱状结构，所述第一极柱与第二极柱的轴线处均贯穿设置有一根导电轴，所述第一极柱的外壁嵌设有一个第一导电环，所述第二极柱的外壁嵌设有一个第二导电环，所述第一导电环和第二导电环均通过导电杆与对应位置的导电轴电性连接；

[0006]所述第一导电环的轴向长度小于正极板与负极板之间的最短距离，所述弹性袋初始状态时第一导电环仅与负极板接触，所述弹性袋初始状态时仅与正极板接触，所述第一极柱和第二极柱的自由端均嵌设有一个导电片。

[0007]在上述的节能LED灭虫灯中，所述第一极柱和第二极柱上均固定连接有一个限位环，所述负极板的外端面胶合有一层绝缘护罩。

[0008]在上述的节能LED灭虫灯中，每个所述导电片上均开设有用于透光的通孔。

[0009]在上述的节能LED灭虫灯中，所述正极板由多个相互绝缘的金属板胶合而成，每个所述金属板的面积不大于1CM，所述第一极柱和第二极柱的直径为2～3mm。

[0010]与现有的技术相比，本发明的优点在于：

[0011]1、本发明中，初始状态第一极柱上的导电片带负电，第二极柱上的导电片带正电，当外界的蚊虫受光线吸引至本装置附近时，容易对导电片产生撞击，由于第一极柱和第二极柱直径较小，所以蚊虫在与导电片发生撞击时必然发生同时第一极柱和第二极柱上的导电片产生触碰，进而使得蚊虫与两个极柱上的导电片形成闭合回路，使蚊虫触电死亡；

[0012]2、甲虫类生物因体型稍大而具有较快的速度，受LED诱虫灯吸引后会与导电片产生撞击并卡设在多个极柱之间，使得甲虫无法着力点而无法从多个极柱之间脱出；甲虫带动第一极柱运动时易使第一导电环与正极板接触带正电，故而使得甲虫与更多带正电的导电片接触，使得甲虫甲虫体内的电流越大，能够更快的使甲虫触电死亡。

[0013]3、正极板由多个相互并联的金属板胶合而成，当体型稍大的甲虫类生物撞击在本装置上时，多个相互并联带正电的极柱与带负电的极柱产生多组电力回路，实现甲虫体内产生较大的电流，更快的使甲虫触电死亡。

附图说明

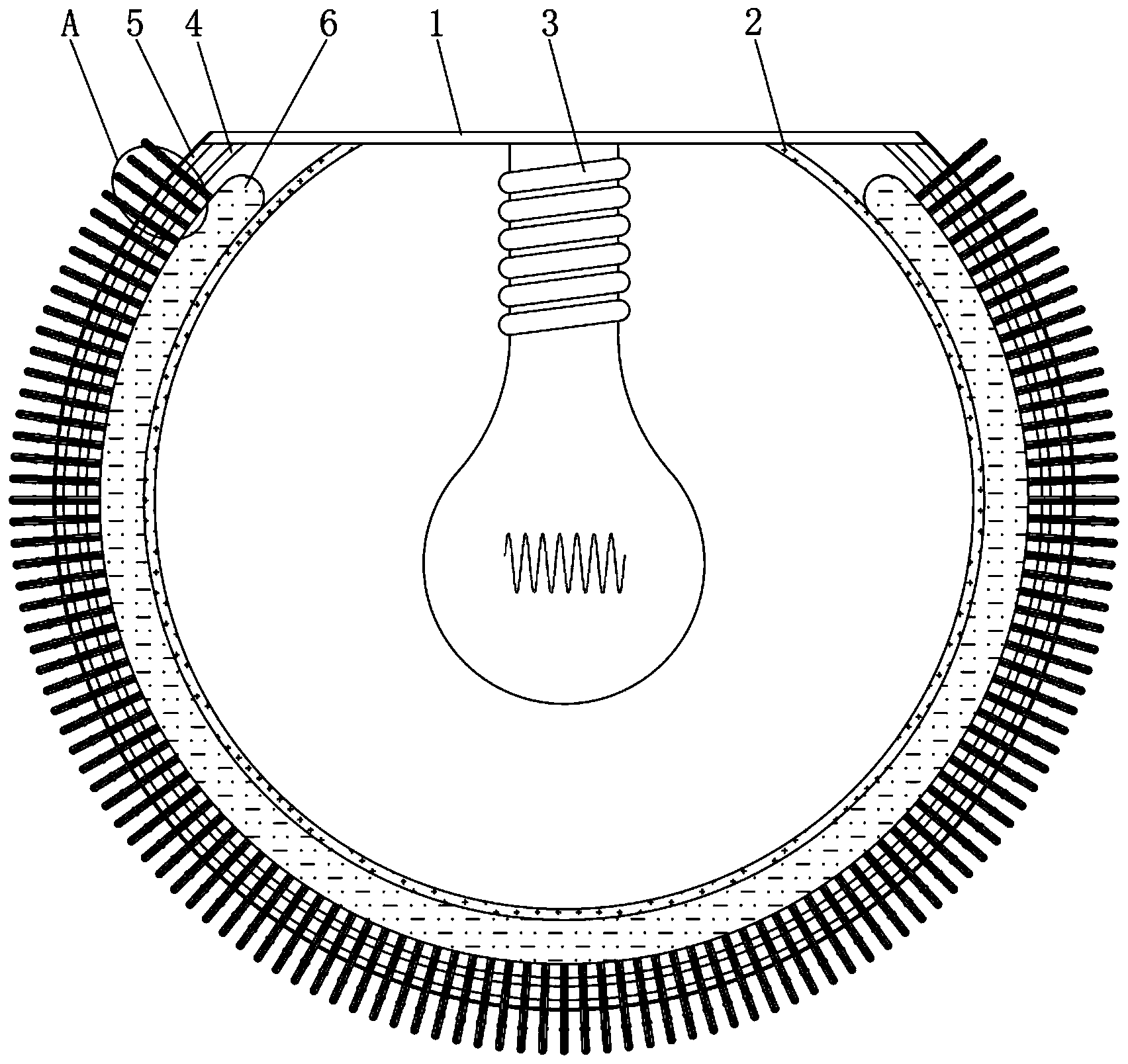

[0014]图1为本发明提出的一种节能LED灭虫灯的结构示意图；

[0015]图2为图1中A部分结构的放大示意图。

[0016]图中：1底座、2限位罩、3LED诱虫灯、4正极板、5负极板、6弹性袋、7第一极柱、8第二极柱、9导电轴、10导电片、11第一导电环、12第二导电环、13导电杆、14绝缘护罩、15限位环。

具体实施方式

[0017]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0018]实施例

[0019]参照图1-2，一种节能LED灭虫灯，包括圆板状的底座1，底座1上固定连接有一个透明的限位罩2，限位罩2内设置有一个LED诱虫灯3，LED诱虫灯3固定在底座1上用于发射诱虫的光线吸引蚊虫聚在本装置周边，底座1上固定连接有一个正极板4和负极板5，正极板4和负极板5均为套设在限位罩2外的金属罩，正极板4和负极板5分别与外置电源的正极与负极电连接，负极板5大于正极板4且均与限位罩2同心设置，正极板4与限位罩2之间设置有一个透明的弹性袋6，弹性袋6的弹性可使其在受挤压变形后缓慢恢复，弹性袋6均匀胶合在限位罩2的外端面，正极板4与负极板5上共同滑动连接有多个第一极柱7和第二极柱8，第一极柱7和第二极柱8交替设置，第一极柱7和第二极柱8均胶合固定在弹性袋6上，保证两个极柱运动时会对弹性袋6产生明显的挤压；

[0020]第一极柱7和第二极柱8均为透明柱状结构，第一极柱7与第二极柱8的轴线处均贯穿设置有一根导电轴9，第一极柱7的外壁嵌设有一个第一导电环11，第二极柱8的外壁嵌设有一个第二导电环12，第一导电环11和第二导电环12均通过导电杆13与对应位置的导电轴9电性连接；

[0021]第一导电环11的轴向长度小于正极板4与负极板5之间的最短距离，弹性袋6初始状态时第一导电环11仅与负极板5接触，弹性袋6初始状态时仅与正极板4接触，第一极柱7和第二极柱8的自由端均嵌设有一个导电片10。

[0022]所述第一极柱7和第二极柱8上均固定连接有一个限位环15，用于限制两个极柱向装置内部运动的最大距离，避免极柱运动量过大对弹性袋6造成损伤，负极板5的外端面胶合有一层绝缘护罩14；每个导电片10上均开设有用于透光的通孔，保证顺着极柱射出的光线可经通孔射出，导电片10与正极板4或负极板5电连接，使与导电片10接触的蚊虫触电；

[0023]正极板4由多个相互绝缘的金属板胶合而成，每个所述金属板的面积不大于1CM，每个金属板相互并联以使其电压相等，即不同金属板上与正极板4电连接的极柱处于电性并联的关系，当体型稍大的甲虫类生物撞击在本装置上时，多个相互并联带正电的极柱与带负电的极柱产生多组电力回路，实现甲虫体内产生较大的电流，更快的使甲虫触电死亡，所述第一极柱7和第二极柱8的直径为2～3mm。

[0024]本发明中的LED诱虫灯3可发出吸引蚊虫的光线，此为灭虫装置领域的现有技术，在此不作赘述；LED诱虫灯3发出诱虫光线并照射到限位罩2上，由于限位罩2和弹性袋6为透明材质，所以诱虫光线可透过限位罩2与弹性袋6并照射到第一极柱7和第二极柱8中，并且光线可在第一极柱7和第二极柱8的侧壁处产生多次反射，直至从两个极柱端部导电片10上的通孔处射出，实现了将光线发射到外部达到诱虫的目的。

[0025]本发明中，初始状态下第一极柱7上的第一导电环11与负极板5相抵，第二极柱8上的第二导电环12与正极板4相抵，使得第一极柱7上的导电片10带负电，第二极柱8上的导电片10带正电。当外界的蚊虫受光线吸引至本装置附近时，容易对导电片10产生撞击，由于第一极柱7和第二极柱8直径较小，所以蚊虫在与导电片10发生撞击时必然发生同时第一极柱7和第二极柱8上的导电片10产生触碰，进而使得蚊虫与两个极柱上的导电片10形成闭合回路，使蚊虫触电死亡。

[0026]本发明中，当体型稍大的甲虫类生物如黑色金龟子等害虫，在夜晚也很容易受LED诱虫灯3吸引而对本发明的装置产生撞击，且此类甲虫因体型稍大而具有较快的速度，会与导电片10产生撞击并带动对应位置的极柱相对正极板4产生滑动，直至甲虫卡设在多个极柱之间，使得甲虫无法着力点而无法从多个极柱之间脱出；

[0027]甲虫撞击第一极柱7和第二极柱8时，第一极柱7和第二极柱8会产生相对正极板4和负极板5的滑动，此过程中第一导电环11随第一极柱7同步运动，此运动过程中第一导电环11不会出现同时与正极板4和负极板5接触，当甲虫的撞击力度较大时，第一极柱7的位移量越大，此时第一导电环11便会与正极板4接触，使得与甲虫接触的更多的导电片10带正电，少数与甲虫接触的导电片10与负极板5电连接，此时每个带正电的导电片10与带带负电的导电片10均会通过甲虫产生电连接，即在甲虫内部形成多组电力通路，甲虫体内的电流越大，能够更快的使甲虫触电死亡；甲虫在触电过程中，其体内的电流会快速的将体内的水份蒸发而变为干瘪状，干瘪后的甲虫体积变小，与卡设甲虫的极柱的摩擦力也随之减少，此时弹性袋6本身的弹力即可推动第一极柱7和第二极柱8恢复至初始状态并将甲虫尸体推出。

[0028]尽管本文较多地使用了底座1、限位罩2、LED诱虫灯3、正极板4、负极板5、弹性袋6、第一极柱7、第二极柱8、导电轴9、导电片10、第一导电环11、第二导电环12、导电杆13、绝缘护罩14、限位环15等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
