本发明属于加热设备，尤其是涉及一种节能环保的速热型加热棒，包括隔热的上棒体和导热的下棒体，所述上棒体的下端与下棒体的上端同轴固定连接，所述上棒体外固定套接有导热的固定板，所述下棒体外套设有隔热的活动板，所述固定板和活动板之间固定连接有记忆弹簧，所述固定板外固定套接有筒状网管，所述活动板的外侧壁与筒状网管的内侧壁滑动连接。本发明通过设置筒状网管、固定板和活动板，能够形成一个相对密闭的加热空间，使该空间内的水体迅速加热，产生较多的气泡，气泡经过筒状网管向外逸出时，被网管切割成更小的气泡，气泡顺着加热棒的周围向上飘动，从而起到搅乱水体，促进冷、热水的对流，起到快速加热的效果。

权利要求

1.一种节能环保的速热型加热棒，包括隔热的上棒体(1)和导热的下棒体(2)，所述上棒体(1)的下端与下棒体(2)的上端同轴固定连接，其特征在于，所述上棒体(1)外固定套接有导热的固定板(3)，所述下棒体(2)外套设有隔热的活动板(4)，所述固定板(3)和活动板(4)之间固定连接有记忆弹簧(5)，所述固定板(3)外固定套接有筒状网管(6)，所述活动板(4)的外侧壁与筒状网管(6)的内侧壁滑动连接。

2.根据权利要求1所述的节能环保的速热型加热棒，其特征在于，所述筒状网管(6)的上部网孔孔径小于下部网孔孔径。

3.根据权利要求2所述的节能环保的速热型加热棒，其特征在于，所述下棒体(2)的外侧壁均匀分布有沿轴向设置的限位槽(7)，所述活动板(4)的内侧壁上设有与限位槽(7)相匹配的限位凸起(8)。

说明书

一种节能环保的速热型加热棒

技术领域

[0001]本发明属于加热设备，尤其是涉及一种节能环保的速热型加热棒。

背景技术

[0002]加热棒是最常用的水族硬件，用于鱼缸内水的加热，加热棒根据其原理以及结构可以分为两类，一类是电子式的，采用热敏电阻探测控制温度，另一类双金属片机械式温控加热棒。

[0003]现有的加热棒结构比较简单，通常为棒状或螺旋状，在加热时，加热棒首先对周围的水体进行加热，使周围水体首先升温，再通过自然的热对流，实现水体的温度传递，从而对整个水体起到加热的效果，这种加热方式完全依靠水体本身的热对流进行，效率较低，为了实现快速加热的效果，只能通过增加功率来实现，对能源的消耗较大，且容易发生意外。

[0004]为此，我们提出一种节能环保的速热型加热棒来解决上述问题。

发明内容

[0005]本发明的目的是针对现有的加热棒加热效率不高问题，提供一种能够促进水体进行热交换的节能环保的速热型加热棒。

[0006]为达到上述目的，本发明采用了下列技术方案：一种节能环保的速热型加热棒，包括隔热的上棒体和导热的下棒体，所述上棒体的下端与下棒体的上端同轴固定连接，所述上棒体外固定套接有导热的固定板，所述下棒体外套设有隔热的活动板，所述固定板和活动板之间固定连接有记忆弹簧，所述固定板外固定套接有筒状网管，所述活动板的外侧壁与筒状网管的内侧壁滑动连接。

[0007]在上述的节能环保的速热型加热棒中，所述筒状网管的上部网孔孔径小于下部网孔孔径。

[0008]在上述的节能环保的速热型加热棒中，所述下棒体的外侧壁均匀分布有沿轴向设置的限位槽，所述活动板的内侧壁上设有与限位槽相匹配的限位凸起。

[0009]与现有的技术相比，本节能环保的速热型加热棒的优点在于：

[0010]1、本发明通过设置筒状网管、固定板和活动板，能够形成一个相对密闭的加热空间，使该空间内的水体迅速加热，产生较多的气泡，气泡经过筒状网管向外逸出时，被网管切割成更小的气泡，气泡顺着加热棒的周围向上飘动，从而起到搅乱水体，促进冷、热水的对流，起到快速加热的效果。

[0011]2、本发明通过设置记忆弹簧，当相当对密闭的加热空间内温度升高至一定温度时，会使记忆弹簧收缩，记忆弹簧带动活动板向上移动，使得加热空间迅速变小，压力骤增，从而能够使更多气泡在短时间内迅速逸出，提高了气泡的产生量和逸出量；另外，当加热空间迅速收缩时，其内部的热水也会顺着网管的网孔向外激射，从而可以进一步促进冷热水的交换。

[0012]3、本发明通过设置限位槽和限位凸起，一方面能够对活动板的位置进行限位，使得活动板能够沿着下棒体稳定活动，另一方面，由于下棒体的表面设有多条限位槽，能够增加下棒体与水体的接触面积，从而产生更多的气泡。

[0013]4、本发明通过设置孔径上小下大的筒状网管，位于上部的小网孔能够使水体被切割成更细的水流，能够辐射到更远的水体；而位于下部的大网孔能够在活动板向下移动的过程中，更快地吸入周围的水体，避免筒状网管在压力的作用下发生变形。

附图说明

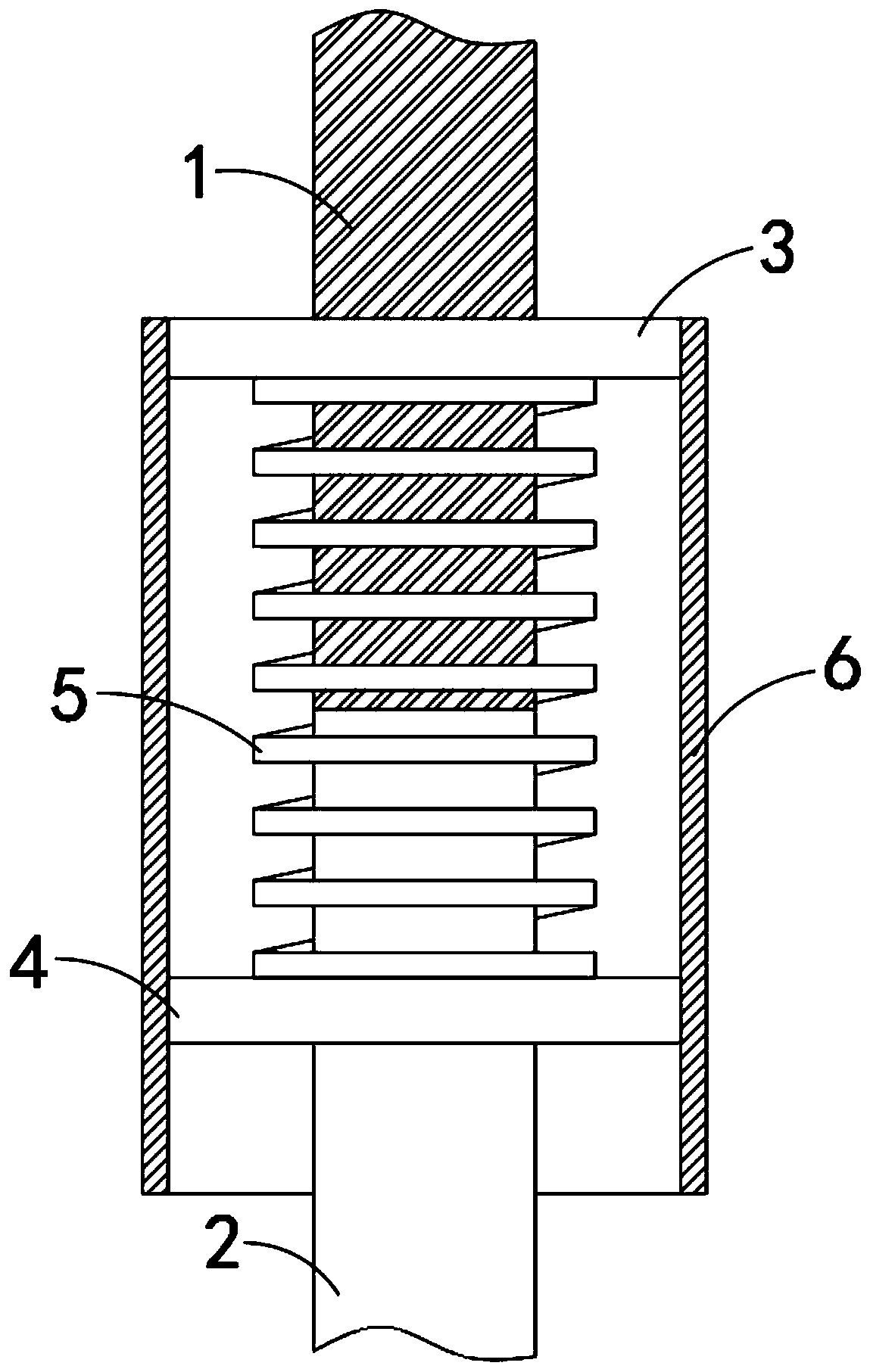

[0014]图1是本发明提供的一种节能环保的速热型加热棒实施例1的结构示意图；

[0015]图2是本发明提供的一种节能环保的速热型加热棒实施例1中记忆弹簧收缩状态的结构示意图；

[0016]图3是本发明提供的一种节能环保的速热型加热棒实施例1中筒状网管的结构示意图；

[0017]图4是本发明提供的一种节能环保的速热型加热棒实施例2的结构示意图；

[0018]图5是本发明提供的一种节能环保的速热型加热棒实施例2中下棒体和活动板的连接关系示意图。

[0019]图中，1上棒体、2下棒体、3固定板、4活动板、5记忆弹簧、6筒状网管、7限位槽、8限位凸起。

具体实施方式

[0020]为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其他方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施的限制。

[0021]需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

[0022]除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

[0023]实施例1

[0024]如图1-3所示，一种节能环保的速热型加热棒，包括隔热的上棒体1和导热的下棒体2，上棒体1的下端与下棒体2的上端同轴固定连接，需要说明的是，上棒体1和下棒体2可采用同一根加热棒制成，可在上棒体1上涂抹一层防水隔热层，以起到隔热的效果，上棒体1外固定套接有导热的固定板3，下棒体2外套设有隔热的活动板4，固定板3和活动板4均为正圆环状，且二者的外径相同，固定板3和活动板4之间固定连接有记忆弹簧5，记忆金属5可采用双程记忆合金制成，在环境温度高于其变态温度(60℃)时会缩短，在温度低于变态温度时，会自动复位，且此过程根据温度的变化可反复进行，同时，记忆合金还具备温度滞后小、控温精确可靠，寿命长，经抗疲劳度大于数十万次等突出的特点，固定板3外固定套接有筒状网管6，筒状网管6可采用矩形的柔性网板弯卷制成，筒状网管6的上部网孔孔径小于下部网孔孔径，需要说明的是，该柔性网板可采用两块不同孔径的矩形板铰接而成，活动板4的外侧壁与筒状网管6的内侧壁滑动连接。

[0025]本实施例中，在对水体进行加热时，固定板3、活动板4和筒状网管6共同围成相对密闭的空间，由于该空间与外部的水体相对隔绝，所以在下棒体2的作用下，会使该空间内的水体迅速升温，并产生较多的气泡，气泡顺着筒状网管6的孔径逸出，起到搅乱水流促进水体交换的效果；

[0026]下棒体2在对该空间水体进行加热的同时，也会对记忆弹簧5进行加热，当记忆弹簧5的温度升高至其变态温度以上时，记忆弹簧5收缩并带动活动板4向上移动至下棒体2的上侧(如图2所示)，此时，一方面，使得该加热空间迅速变小，压力骤增，从而能够使更多气泡在短时间内迅速逸出，提高了气泡的产生量和逸出量；另一方面，该加热空间迅速收缩时，其内部的热水也会顺着筒状网管6的网孔向外激射，从而可以进一步促进冷热水的交换。

[0027]随着记忆弹簧5温度降低至其变态温度以下时，记忆弹簧5恢复原长，使活动板4向下移动至初始位置，同时外部水体从筒状网管6的下部大孔处迅速涌入。

[0028]实施例2

[0029]如图4-5所示，本实施例与实施例1的不同之处在于：下棒体2的外侧壁均匀分布有沿轴向设置的限位槽7，活动板4的内侧壁上设有与限位槽7相匹配的限位凸起8。

[0030]本实施例中，在限位槽7和限位凸起8的作用下，能够对活动板4的位置进行限位，使得活动板4能够沿着下棒体2稳定活动；另外，由于下棒体2的表面设有多条限位槽7，能够增加下棒体2与水体的接触面积，从而产生更多的气泡，进一步起到快速加热的效果。
