一种节能环保的商铺广告牌清洗装置

技术领域

[0001]本发明涉及商铺广告牌技术领域，尤其涉及一种节能环保的商铺广告牌清洗装置。

背景技术

[0002]所有的商铺都会在门口安装有稳定的广告牌，从而宣传自己的商铺，随着科技的发展和现实的需要，现有商铺为了更好在夜晚突出自己的商铺，采用了发光的广告牌。

[0003]现有的广告牌都是朝向马路的，马路上大量的汽车行驶，会扬起大量灰尘，扬起的灰尘会附着在商铺的广告牌上，从而对商铺的广告牌起到污染和遮挡，从而影响商铺的形象和广告牌的宣传作用；现有的对广告牌的清洗不方便，一般都是人工进行清洗，但是人工清洗需要爬高，严重威胁清洗工作人员的安全。

[0004]为此，我们提出了一种节能环保的商铺广告牌清洗装置。

发明内容

[0005]本发明的目的是为了解决现有技术中商铺广告牌易被灰尘污染，清洗不方便，人工清洗不安全的问题，而提出的一种节能环保的商铺广告牌清洗装置。

[0006]为了实现上述目的，本发明采用了如下技术方案：

[0007]一种节能环保的商铺广告牌清洗装置，包括广告牌，所述广告牌的内部对称固定连接有多个固定板，每个所述固定板均与墙体固定连接，所述广告牌的两端均设有支撑板，两个所述支撑板相互靠近的一端均与固定板固定连接，所述广告牌的上端设有螺纹杆，所述螺纹杆的一端插设在支撑板内，所述螺纹杆的另一端贯穿支撑板并与驱动机构连接，所述螺纹杆上螺纹套接有移动套，所述移动套远离墙体的一侧焊接有移动杆，所述移动杆的下端固定连有洗刷机构，所述广告牌的上端设有蓄水机构。

[0008]在上述的节能环保的商铺广告牌清洗装置中，所述驱动机构包括焊接在支撑板一侧的箱体，所述螺纹杆贯穿箱体延伸至箱体的内部并固定套接有第一锥齿轮，所述箱体的内部设有转轴，所述转轴的两端均贯穿箱体并延伸一段距离，所述转轴与箱体滑动连接，在箱体外部的所述转轴远离墙体的一端固定套接有固定套，所述固定套上对称固定连接有多个扇叶，在箱体内的所述转轴上固定套接有第二锥齿轮和第三锥齿轮，所述第二锥齿轮和第一锥齿轮啮合。

[0009]在上述的节能环保的商铺广告牌清洗装置中，所述箱体的内部固定安装有滑杆，所述滑杆上滑动套接有滑块，所述滑块靠近转轴的一端延伸至第二锥齿轮和第三锥齿轮之间，所述滑块的两端分别固定连接有第一拉绳和第二拉绳，所述第一拉绳和第二拉绳均贯穿箱体并固定连接有拉环。

[0010]在上述的节能环保的商铺广告牌清洗装置中，所述洗刷机构包括焊接在移动杆下端的移动板，所述移动板靠近广告牌的一侧设有刷板，所述刷板靠近广告牌的一侧固定连接有刷毛，所述刷毛与广告牌贴合，所述刷板的另一端对称焊接有两个限位杆，两个所述限位杆的另一端贯穿移动板并焊接有限位块。

[0011]在上述的节能环保的商铺广告牌清洗装置中，所述蓄水机构包括焊接在两个支撑板上端的水槽，所述水槽的内部固定安装过滤网，所述水槽的上端一侧开设有溢流口，所述溢流口连通有出水管，所述水槽的内部设有棉绳，所述棉绳的下端贯穿水槽并与刷毛接触连接，在水槽外部的棉绳上固定套接有软管，所述软管靠近移动杆的一侧与连接杆固定连接。

[0012]在上述的节能环保的商铺广告牌清洗装置中，所述螺纹杆的上端设有固定杆，所述固定杆的两端均与对应的支撑板固定连接，所述固定杆上滑动套接有滑套，所述滑套的一侧焊接有连接杆，所述连接杆的下端与移动杆远离螺纹杆的一侧上端固定连接。

[0013]在上述的节能环保的商铺广告牌清洗装置中，所述第二锥齿轮和第三锥齿轮相对设置，所述第二锥齿轮和第三锥齿轮的距离大于第一锥齿轮的最大直径。

[0014]在上述的节能环保的商铺广告牌清洗装置中，两个所述限位杆上均滑动套接有弹簧，两个所述弹簧的一端均与移动板焊接，两个所述弹簧的另一端均与刷板焊接。

[0015]与现有的技术相比，本节能环保的商铺广告牌清洗装置的优点在于：

[0016]1、本发明节能环保，在清洗过程中无需电能，操作简单，通过风力带动扇叶转动，通过固定套、转轴、锥齿轮带动螺纹杆转，螺纹杆带动移动套和连接管移动，从而带动清洗机构对广告牌进行清洗，通过收集雨水提高清洗机构的清洗效果；

[0017]2、工作人员在地面上通过拉环控制清洗机构的来回启动，避免了工作人员爬到高处对广告牌清洗，节省了工作人员的精力，也保证了工作人员的安全，避免了工作人员爬高产生的危险。

附图说明

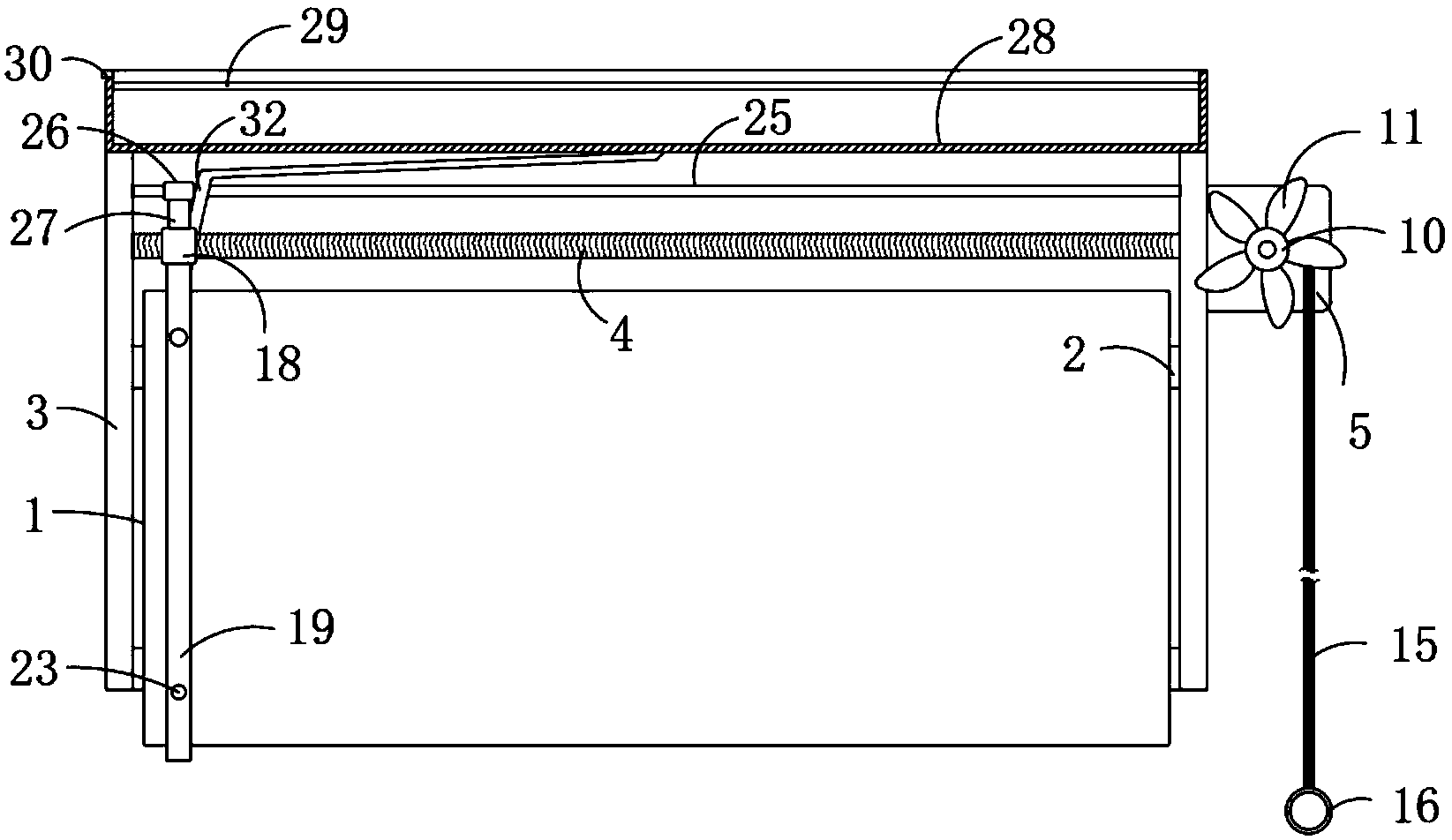

[0018]图1为本发明提出的一种节能环保的商铺广告牌清洗装置的结构示意图；

[0019]图2为本发明提出的一种节能环保的商铺广告牌清洗装置的侧视结构示意图；

[0020]图3为本发明提出的一种节能环保的商铺广告牌清洗装置中箱体的内部结构示意图。

[0021]图中：1广告牌、2固定板、3支撑板、4螺纹杆、5箱体、6第一锥齿轮、7转轴、8第二锥齿轮、9第三锥齿轮、10固定套、11扇叶、12滑杆、13滑块、14第一拉绳、15第二拉绳、16拉环、17移动套、18移动杆、19移动板、20刷板、21刷毛、22限位杆、23限位块、24弹簧、25固定杆、26滑套、27连接杆、28水槽、29过滤网、30出水管、31棉绳、32软管。

具体实施方式

[0022]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0023]实施例

[0024]参照图1-3，一种节能环保的商铺广告牌清洗装置，包括广告牌1，广告牌1的内部对称固定连接有多个固定板2，每个固定板2均与墙体固定连接，广告牌1的两端均设有支撑板3，两个支撑板3相互靠近的一端均与固定板2固定连接，广告牌1的上端设有螺纹杆4，螺纹杆4的一端插设在支撑板3内，螺纹杆4的另一端贯穿支撑板3并与驱动机构连接。

[0025]驱动机构包括焊接在支撑板3一侧的箱体5，螺纹杆4贯穿箱体5延伸至箱体5的内部并固定套接有第一锥齿轮6，箱体5的内部设有转轴7，转轴7的两端均贯穿箱体5并延伸一段距离，转轴7与箱体5滑动连接，在箱体5外部的转轴7远离墙体的一端固定套接有固定套10，固定套10上对称固定连接有多个扇叶11，在箱体5内的转轴7上固定套接有第二锥齿轮8和第三锥齿轮9，第二锥齿轮8和第一锥齿轮6啮合，扇叶11受到风力吹动带动固定套10转，从而带动转轴7旋转，第二锥齿轮8旋转，因为第二锥齿轮8和第一锥齿轮6啮合，所以通过第一锥齿轮6带动螺纹杆4转。

[0026]第二锥齿轮8和第三锥齿轮9相对设置，第二锥齿轮8和第三锥齿轮9的距离大于第一锥齿轮6的最大直径，所以第二锥齿轮8和第三锥齿轮9不能同时与第一锥齿轮6啮合，因为第二锥齿轮8和第三锥齿轮9相对设置，第二锥齿轮8和第三锥齿轮9均固定套接在转轴7上，所以在转轴7转动方向不变时，第三锥齿轮9与第一锥齿轮6啮合时，螺纹杆4反向旋转。

[0027]箱体5的内部固定安装有滑杆12，滑杆12上滑动套接有滑块13，滑块13靠近转轴7的一端延伸至第二锥齿轮8和第三锥齿轮9之间，滑块13的两端分别固定连接有第一拉绳14和第二拉绳15，第一拉绳14和第二拉绳15均贯穿箱体7并固定连接有拉环16，拉环16方便工作人员拉动拉绳，拉动第一拉绳14带动滑块13移动，从而使第三锥齿轮9移动，从而使第二锥齿轮8与第一锥齿轮6啮合，螺纹杆4正向旋转，拉动第二拉绳15，通过滑块13带动第二锥齿轮8远离第一锥齿轮6，第三锥齿轮9与第一锥齿轮6啮合，螺纹杆4反向旋转，所以通过拉动不同的拉绳可以实现螺纹杆4的正反旋转。

[0028]螺纹杆4上螺纹套接有移动套17，移动套17远离墙体的一侧焊接有移动杆18，移动杆18的下端固定连有洗刷机构，螺纹杆4转动，带动移动套17移动，通过移动杆18带动洗刷机构对广告牌1来回清洗，洗刷机构包括焊接在移动杆18下端的移动板19，移动板19靠近广告牌1的一侧设有刷板20，刷板20靠近广告牌1的一侧固定连接有刷毛21，刷毛21与广告牌1贴合，刷板20的另一端对称焊接有两个限位杆22，两个限位杆22的另一端贯穿移动板19并焊接有限位块23，限位块23避免限位杆22脱离移动板19，两个限位杆22上均滑动套接有弹簧24，两个弹簧24的一端均与移动板19焊接，两个弹簧24的另一端均与刷板20焊接，刷板20上的刷毛21对广告牌1进行清洗，弹簧24给刷板20一个弹力，使刷板20上的刷毛21始终与广告牌1接触，从而提高清洗效果。

[0029]广告牌1的上端设有蓄水机构，蓄水机构包括焊接在两个支撑板3上端的水槽28，水槽28的内部固定安装过滤网29，水槽28的上端一侧开设有溢流口，溢流口连通有出水管30，水槽28收集雨水，过滤网29可以过滤树叶等杂物，出水管30排出过多的水源，避免水源从水槽28的四周溢出，水槽28的内部设有棉绳31，棉绳31的下端贯穿水槽28并与刷毛21接触连接，在水槽28外部的棉绳31上固定套接有软管32，软管32靠近移动杆18的一侧与连接杆18固定连接，棉绳31将水槽28内的水源引流到刷毛21中，从而提高刷毛21的清洗效果，软管32避免棉绳31的水从侧壁流出，起到集中水源的效果，也起到保护效果，棉绳31可以减缓水槽28充分利用水槽28内的水源，延长水槽28的使用时间，避免过快使用水源导致无水可用。

[0030]螺纹杆4的上端设有固定杆25，固定杆25的两端均与对应的支撑板3固定连接，固定杆25上滑动套接有滑套26，滑套26的一侧焊接有连接杆27，连接杆27的下端与移动杆18远离螺纹杆4的一侧上端固定连接，滑套26在固定杆25上滑动，使连接杆27一直与移动杆18连接，起到支撑作用，避免移动杆18的下坠，也起到限位作用，避免移动套17在移动中发生偏转。

[0031]本发明中，通过水槽28储存自然的雨水，通过棉绳31，将水槽28内的水源引流到刷毛21上，使刷毛21湿润，从而提高刷毛21的清洗效果，通过自然风带动扇叶11旋转，通过固定套10带动转轴7转，通过第二锥齿轮8和第一锥齿轮6带动螺纹杆4转动，螺纹杆4转带动移动套17移动，通过移动杆18和移动板19带动刷板20向右端移动，从而带动湿润的刷毛21对广告牌1从左到右进行清洗，当刷板20清洗一遍时，拉动第二拉绳15，通过滑块13带动第二锥齿轮了8移动，从而使第三锥齿轮9与第一锥齿轮6啮合，因为第二锥齿轮8和第三锥齿轮9相对设置，所以转轴7转动方向不变时，通过第一锥齿轮6带动螺纹杆4反向旋转，从而带动移动套17从右到左移动，从而带动刷毛21从右到左移动对广告牌1进行清洗，来回拉动第一拉绳14和第二拉绳15，使第二锥齿轮8和第三锥齿轮9分别于第一锥齿轮6啮合，从而实现螺纹杆4的正反旋转，从而带动刷毛21来回对广告牌1进行清洗。

[0032]尽管本文较多地使用了广告牌1、固定板2、支撑板3、螺纹杆4、箱体5、第一锥齿轮6、转轴7、第二锥齿轮8、第三锥齿轮9、固定套10、扇叶11、滑杆12、滑块13、第一拉绳14、第二拉绳15、拉环16、移动套17、移动杆18、移动板19、刷板20、刷毛21、限位杆22、限位块23、弹簧24、固定杆25、滑套26、连接杆27、水槽28、过滤网29、出水管30、棉绳31、软管32、等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
