详情
摘要
本发明公开了一种用于防火的阻燃隔离架，包括两个立杆，所述立杆的下端固定连接有底座，两个所述立杆之间从上至下等距嵌设有多个截面为方形的横管，所述横管的两侧端部内壁密封固定连接有导热板，所述横管的内壁中部密封固定连接有固定板，位于同一侧的所述导热板、固定板和横管共同形成空腔，所述空腔内横向密封滑动连接有推料活塞板，所述推料活塞板将空腔划分为膨胀腔与储液腔。优点在于：利用火灾产生的热量通过导热板热传导至热膨胀液，进而推动两种溶液直至压力阀打开并通过通孔汇入反应腔内，产生内核为二氧化碳、外核为氢氧化铝的泡沫在多个横管正面形成泡沫防火幕，避免因飞火产生进一步的火灾。
权利要求
1.一种用于防火的阻燃隔离架，包括两个立杆(1)，其特征在于，所述立杆(1)的下端固定连接有底座(3)，两个所述立杆(1)之间从上至下等距嵌设有多个截面为方形的横管(2)，所述横管(2)的两侧端部内壁密封固定连接有导热板(5)，所述横管(2)的内壁中部密封固定连接有固定板(7)，位于同一侧的所述导热板(5)、固定板(7)和横管(2)共同形成空腔(4)，所述空腔(4)内横向密封滑动连接有推料活塞板(6)，所述推料活塞板(6)将空腔(4)划分为膨胀腔与储液腔，两个所述固定板(7)与横管(2)共同形成反应腔，所述膨胀腔内填充有热膨胀液，两个所述储液腔内分别填充有酸性物质的水溶液与碱性物质的水溶液，所述反应腔内填充有发泡剂，所述固定板(7)上开设有通孔且通孔内安装有压力阀，所述横管(2)的背面开设有传动腔(11)，所述传动腔(11)内转动连接有转轴(8)，且转轴(8)的一端贯穿传动腔(11)、延伸至反应腔并圆周均匀固定连接有多个搅动扇叶(9)，所述传动腔(11)内设有传动机构，所述横管(2)的正面开设有第一流出孔(16)和与第一流出孔(16)连通的分流腔(17)，所述分流腔(17)远离第一流出孔(16)的一侧内壁均匀开设有多个与外界连通的第二流出孔(18)。
2.根据权利要求1所述的一种用于防火的阻燃隔离架，其特征在于，所述酸性物质为硫酸铝，所述碱性物质为碳酸氢钠。
3.根据权利要求1所述的一种用于防火的阻燃隔离架，其特征在于，所述传动机构包括同轴固定套接在转轴(8)上的齿轮(10)，所述传动腔(11)内且在齿轮(10)的上下侧分别啮合连接有上齿板(13)与下齿板(15)，所述上齿板(13)与下齿板(15)远离的齿轮(10)的一端分别固定连接有第一磁石(12)与第二磁石(14)，所述推料活塞板(6)采用铁磁性材料做成。
4.根据权利要求3所述的一种用于防火的阻燃隔离架，其特征在于，所述上齿板(13)与下齿板(15)相互远离的一侧分别固定连接有上限位滑块(131)与下限位滑块(151)，所述传动腔(11)的上下内壁分别开设有与上限位滑块(131)、下限位滑块(151)滑动连接的上限位滑槽、下限位滑槽。
5.根据权利要求4所述的一种用于防火的阻燃隔离架，其特征在于，所述上限位滑块(131)与下限位滑块(151)的侧面均为T形，所述上限位滑槽与下限位滑槽均为T形槽。
6.根据权利要求1所述的一种用于防火的阻燃隔离架，其特征在于，所述横管(2)采用阻燃材料做成。
7.根据权利要求1所述的一种用于防火的阻燃隔离架，其特征在于，两个所述储液腔的上端均开设有存液口，且存液口上设有密封塞。
说明书
一种用于防火的阻燃隔离架
技术领域
[0001]本发明涉及防火设备技术领域，尤其涉及一种用于防火的阻燃隔离架。
背景技术
[0002]森林火灾是指失去人为控制，在林地内自由蔓延和扩展，对森林、森林生态系统和人类带来一定危害和损失的林火行为。森林火灾是一种突发性强、破坏性大、处置救助较为困难的自然灾害。而森林火灾的发生与扩散与很多因素有关，包括森林植被的含水率、树木密度、土壤、地形和气象条件等，而其中气象条件对森林火灾扩散的影响较大。在气象条件中，风是影响森林火灾危险性的重要因素，风不仅会带走森林植物所蒸发的水分，减少湿度，并且会源源不断地为燃烧处提供空气与氧气。为了避免火灾肆虐，现有技术通常在着火处的外围设置阻燃隔离带，但又由于风力的存在，易将较轻的燃烧物吹出阻燃隔离带，加剧火灾的严重性
[0003]为解决上述问题，我们提出了一种用于防火的阻燃隔离架。
发明内容
[0004]本发明的目的是为了解决背景技术中的问题，而提出的一种用于防火的阻燃隔离架。
[0005]为了实现上述目的，本发明采用了如下技术方案：一种用于防火的阻燃隔离架，包括两个立杆，所述立杆的下端固定连接有底座，两个所述立杆之间从上至下等距嵌设有多个截面为方形的横管，所述横管的两侧端部内壁密封固定连接有导热板，所述横管的内壁中部密封固定连接有固定板，位于同一侧的所述导热板、固定板和横管共同形成空腔，所述空腔内横向密封滑动连接有推料活塞板，所述推料活塞板将空腔划分为膨胀腔与储液腔，两个所述固定板与横管共同形成反应腔，所述膨胀腔内填充有热膨胀液，两个所述储液腔内分别填充有酸性物质的水溶液与碱性物质的水溶液，所述反应腔内填充有发泡剂，所述固定板上开设有通孔且通孔内安装有压力阀，所述横管的背面开设有传动腔，所述传动腔内转动连接有转轴，且转轴的一端贯穿传动腔、延伸至反应腔并圆周均匀固定连接有多个搅动扇叶，所述传动腔内设有传动机构，所述横管的正面开设有第一流出孔和与第一流出孔连通的分流腔，所述分流腔远离第一流出孔的一侧内壁均匀开设有多个与外界连通的第二流出孔。
[0006]在上述的用于防火的阻燃隔离架中，所述酸性物质为硫酸铝，所述碱性物质为碳酸氢钠。
[0007]在上述的用于防火的阻燃隔离架中，所述传动机构包括同轴固定套接在转轴上的齿轮，所述传动腔内且在齿轮的上下侧分别啮合连接有上齿板与下齿板，所述上齿板与下齿板远离的齿轮的一端分别固定连接有第一磁石与第二磁石，所述推料活塞板采用铁磁性材料做成。
[0008]在上述的用于防火的阻燃隔离架中，所述上齿板与下齿板相互远离的一侧分别固定连接有上限位滑块与下限位滑块，所述传动腔的上下内壁分别开设有与上限位滑块、下限位滑块滑动连接的上限位滑槽、下限位滑槽。
[0009]在上述的用于防火的阻燃隔离架中，所述上限位滑块与下限位滑块的侧面均为T形，所述上限位滑槽与下限位滑槽均为T形槽。
[0010]在上述的用于防火的阻燃隔离架中，所述横管采用阻燃材料做成。
[0011]在上述的用于防火的阻燃隔离架中，两个所述储液腔的上端均开设有存液口，且存液口上设有密封塞。
[0012]与现有的技术相比，本用于防火的阻燃隔离架的优点在于：
[0013]1、利用火灾产生的热量通过导热板热传导至热膨胀液，进而推动两种溶液直至压力阀打开并通过通孔汇入反应腔内，产生内核为二氧化碳、外核为氢氧化铝的泡沫在多个横管正面形成泡沫防火幕，避免因飞火产生进一步的火灾；
[0014]2、在推料活塞板在空腔内横向滑动的过程中，由于两个推料活塞板分别与第一磁石、第二磁石的磁吸力作用下，同时带动上齿板与下齿板相对平行运动，进而在啮合作用下带动齿轮和与齿轮连接的转轴、搅动扇叶同步转动，对上述两种溶液进行搅拌，提高两者的反应速度。
附图说明

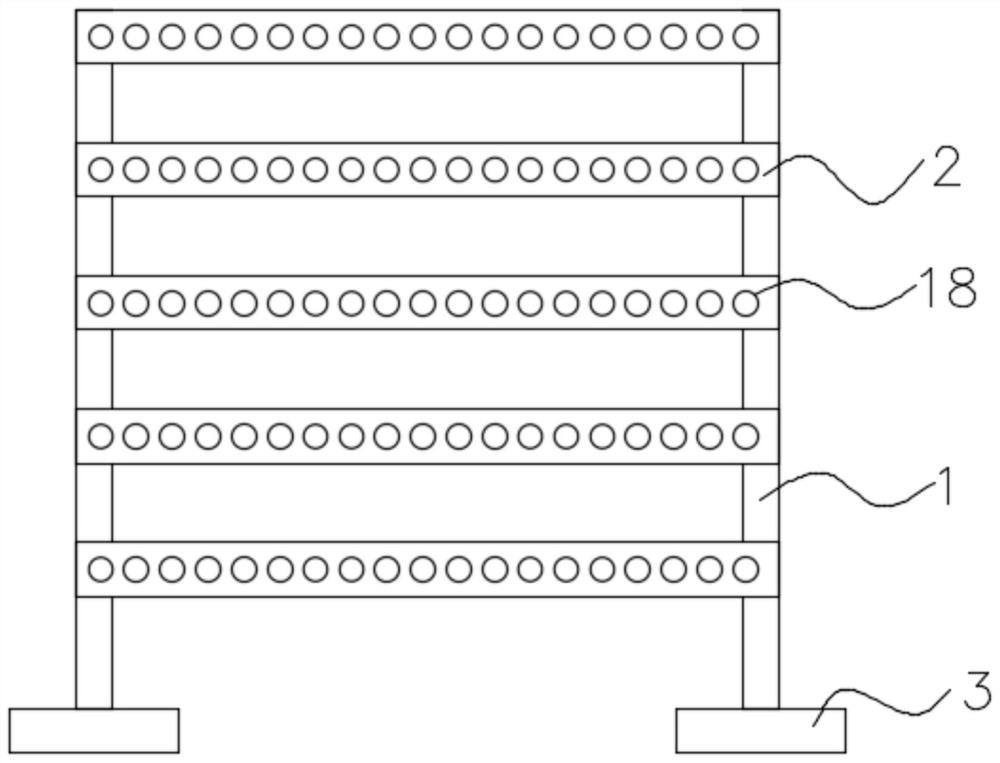

[0015]图1为本发明提出的一种用于防火的阻燃隔离架正面的结构示意图；
[0016]图2为本发明提出的一种用于防火的阻燃隔离架横管俯视的结构透视图；
[0017]图3为本发明提出的一种用于防火的阻燃隔离架上齿板、齿轮和下齿板连接的结构示意图。
[0018]图中：1立杆、2横管、3底座、4空腔、5导热板、6推料活塞板、7固定板、8转轴、9搅动扇叶、10齿轮、11传动腔、12第一磁石、13上齿板、131上限位滑块、14第二磁石、15下齿板、151下限位滑块、16第一流出孔、17分流腔、18第二流出孔。
具体实施方式
[0019]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0020]实施例
[0021]参照图1-3，一种用于防火的阻燃隔离架，包括两个立杆1，立杆1的下端固定连接有底座3，底座3起到配重作用，两个立杆1之间从上至下等距嵌设有多个截面为方形的横管2，横管2的两侧端部内壁密封固定连接有导热板5，横管2的内壁中部密封固定连接有固定板7，位于同一侧的导热板5、固定板7和横管2共同形成空腔4，空腔4内横向密封滑动连接有推料活塞板6，推料活塞板6将空腔4划分为膨胀腔与储液腔，两个固定板7与横管2共同形成反应腔，膨胀腔内填充有热膨胀液，两个储液腔内分别填充有酸性物质的水溶液与碱性物质的水溶液，反应腔内填充有发泡剂，固定板7上开设有通孔且通孔内安装有压力阀，横管2的背面开设有传动腔11，传动腔11内转动连接有转轴8，且转轴8的一端贯穿传动腔11、延伸至反应腔并圆周均匀固定连接有多个搅动扇叶9，传动腔11内设有传动机构，横管2的正面开设有第一流出孔16和与第一流出孔16连通的分流腔17，分流腔17远离第一流出孔16的一侧内壁均匀开设有多个与外界连通的第二流出孔18，设置第一流出孔16、分流腔17和多个第二流出孔18将泡沫分散并形成泡沫防火幕。
[0022]酸性物质为硫酸铝，碱性物质为碳酸氢钠，还可以采用其他不同类型的同类型不同种的物质。
[0023]传动机构包括同轴固定套接在转轴8上的齿轮10，传动腔11内且在齿轮10的上下侧分别啮合连接有上齿板13与下齿板15，上齿板13与下齿板15远离的齿轮10的一端分别固定连接有第一磁石12与第二磁石14，推料活塞板6采用铁磁性材料做成，使推料活塞板6分别与第一磁石12、第二磁石14磁力配合。
[0024]上齿板13与下齿板15相互远离的一侧分别固定连接有上限位滑块131与下限位滑块151，传动腔11的上下内壁分别开设有与上限位滑块131、下限位滑块151滑动连接的上限位滑槽、下限位滑槽，在限位条件下使上齿板13、下齿板15运动更加稳定。
[0025]上限位滑块131与下限位滑块151的侧面均为T形，上限位滑槽与下限位滑槽均为T形槽，在上齿板13、下齿板15运动的过程中，上限位滑块131在上限位滑槽内滑动，下限位滑块151在下限位滑槽内滑动，提高上齿板13、下齿板15在运动过程中的稳定性。
[0026]横管2采用阻燃材料做成，并且立杆1与底座3均采用阻燃材料做成，此为现有技术。
[0027]两个储液腔的上端均开设有存液口，且存液口上设有密封塞，在使用本发明结束后，可通过存液口分别向两个储液腔内补充两种溶液。
[0028]在使用本发明之前，分别将酸性物质的溶液与碱性物质的溶液分别通过存液口倒入两个存液腔，需要说明的是，上述溶液占存液腔容积的60％左右，热膨胀液与所接收的热量呈正比，在非火灾的自然环境下，热膨胀液的膨胀体积有限，其因膨胀而对压力阀造成的压力始终处于压力阀的下限。
[0029]一旦发生火灾时，当燃烧物燃烧至本发明附近的位置，在导热板5的作用下将所接收的热量热传导至热膨胀液内，热膨胀液受热逐渐膨胀，从而推动两个推料活塞板6相对运动，在空气的可压缩性作用下，逐渐朝向反应腔推动酸性物质溶液与碱性物质溶液，直至对压力阀产生的压力达到其所设定的压力值时，压力阀自动打开，致使上述两种溶液同时进入反应腔内；
[0030]在推料活塞板6在空腔4内横向滑动的过程中，由于两个推料活塞板6分别与第一磁石12、第二磁石14的磁吸力作用下，同时带动上齿板13与下齿板15相对平行运动，进而在啮合作用下带动齿轮10和与齿轮10连接的转轴8、搅动扇叶9同步转动，对上述两种溶液进行搅拌，提高两者的反应速度；
[0031]一方面硫酸铝溶液与碳酸氢钠溶液反应生成二氧化碳，并在造成压力的情况下通过第一流出孔16进入分流腔17内，并通过多个第二流出孔18将泡沫液喷出，另一方面在发泡剂的作用下形成以二氧化碳为核心，外包氢氧化铝的泡沫，上述泡沫一方面在多个横管2表面形成泡沫幕，它具有抗烧性强、持久性好、粘性好的特点，另一方面喷出并附着在着火物的表面上，具有很好的覆盖作用和冷却作用，能将易燃物和氧气隔绝，起到灭火作用，避免在风的影响下产生飞火，产生进一步火灾的危险情况。
[0032]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
