本发明涉及竹木工艺品展示技术领域，且公开了一种用于婴幼儿竹木工艺品玩具的趣味展示装置，包括壳体和盖体，壳体中设置有多组弹性绳，壳体的底部设置有转轴，转轴的上端固定连接有第一拨轮，转轴的中部固定连接有第二拨轮，壳体的前壁上铰接有杠杆，杠杆的前端连接有按板，杠杆的后端固定连接有上拨块，杠杆的后部固定连接有连杆，连杆的端部固定连接有下拨块，杠杆的后部固定连接有配重块，第一拨轮的上侧固定连接有固定杆。该用于婴幼儿竹木工艺品玩具的趣味展示装置，可使第一拨轮上的固定杆拨动一定根数的弹性绳，来带动弹性绳再次变形后回复，使其上的工艺玩具抖动，具备可使工艺玩具抖动，且便于控制调控的优点。

权利要求

1.一种用于婴幼儿竹木工艺品玩具的趣味展示装置，包括壳体(1)，其特征在于：所述壳体(1)的上方连接有盖体(2)，壳体(1)中固定连接有多组弹性绳(3)，弹性绳(3)的底部设置有拢网(4)，拢网(4)的下侧固定连接有绳线(5)，绳线(5)的一端与绕线轮(6)相连接，绕线轮(6)固定设置在横轴(7)上，横轴(7)的右端伸出壳体(1)固定连接有转盘(8)，转盘(8)中设置有活杆(9)，活杆(9)的右端固定连接有压块(10)，压块(10)与转盘(8)之间设置有弹簧(11)，活杆(9)的左端固定连接有第一磁块(12)，壳体(1)的右部固定设置有第二磁块(13)，壳体(1)的底部固定设置有转轴(14)，转轴(14)的上端固定连接有第一拨轮(15)，转轴(14)的中部固定连接有第二拨轮(16)，壳体(1)的前壁上铰接有杠杆(17)，杠杆(17)的前端固定连接有按板(18)，杠杆(17)的后端固定连接有上拨块(19)，杠杆(17)的后部固定连接有连杆(20)，连杆(20)的端部固定连接有下拨块(21)，杠杆(17)的后部固定连接有配重块(22)，第一拨轮(15)的上侧固定连接有固定杆(23)。

2.根据权利要求1所述的一种用于婴幼儿竹木工艺品玩具的趣味展示装置，其特征在于：所述盖体(2)和壳体(1)的侧壁均设置为透明壁。

3.根据权利要求1所述的一种用于婴幼儿竹木工艺品玩具的趣味展示装置，其特征在于：所述多组弹性绳(3)交织成网状。

4.根据权利要求1所述的一种用于婴幼儿竹木工艺品玩具的趣味展示装置，其特征在于：所述第一磁块(12)和第二磁块(13)相对的一面磁极相反。

5.根据权利要求1所述的一种用于婴幼儿竹木工艺品玩具的趣味展示装置，其特征在于：所述第一拨轮(15)中设置有与绳线(5)相对应的绳孔。

6.根据权利要求1所述的一种用于婴幼儿竹木工艺品玩具的趣味展示装置，其特征在于：所述第一拨轮(15)的第一轮齿(24)的一侧为弧面；第二拨轮(16)的第二轮齿(25)的一面为斜面。

说明书

一种用于婴幼儿竹木工艺品玩具的趣味展示装置

技术领域

[0001]本发明涉及竹木工艺品展示技术领域，具体为一种用于婴幼儿竹木工艺品玩具的趣味展示装置。

背景技术

[0002]竹木在生产上多用于制作各种家具以及工艺品，同时也可用于制作一些小玩具，相对于实木这种家具资源来说，竹子的资源非常的丰富，因为它生长的速度非常块，并且生长周期很短，成材很快，并且属于一次栽植成功就可以永续利用的循环资源。如果再加上设计师精妙的设计的话，竹家具就同时具有实用性和环保性了。

[0003]通过竹木可制作一些竹木工艺玩具，这些玩具可放在展示柜内用于给婴幼儿欣赏，而现有的展示装置大多只是一个透明柜，将工艺玩具放在里面只能保持一个姿态，即很难引起婴幼儿的趣味性，且不能通过婴幼儿的动作来变换状态，来使婴幼儿在欣赏的同时体会到玩耍的乐趣。

发明内容

[0004](一)解决的技术问题

[0005]针对现有技术的不足，本发明提供了一种用于婴幼儿竹木工艺品玩具的趣味展示装置，具备可使工艺玩具抖动，且便于控制调控的优点，解决了现有装置不能使工艺玩具抖动，且不便于控制调控的问题。

[0006](二)技术方案

[0007]为实现上述可使工艺玩具抖动，且便于控制调控的目的，本发明提供如下技术方案：一种用于婴幼儿竹木工艺品玩具的趣味展示装置，包括壳体，所述壳体的上方连接有盖体，壳体中固定连接有多组弹性绳，弹性绳的底部设置有拢网，拢网的下侧固定连接有绳线，绳线的一端与绕线轮相连接，绕线轮固定设置在横轴上，横轴的右端伸出壳体固定连接有转盘，转盘中设置有活杆，活杆的右端固定连接有压块，压块与转盘之间设置有弹簧，活杆的左端固定连接有第一磁块，壳体的右部固定设置有第二磁块，壳体的底部固定设置有转轴，转轴的上端固定连接有第一拨轮，转轴的中部固定连接有第二拨轮，壳体的前壁上铰接有杠杆，杠杆的前端固定连接有按板，杠杆的后端固定连接有上拨块，杠杆的后部固定连接有连杆，连杆的端部固定连接有下拨块，杠杆的后部固定连接有配重块，第一拨轮的上侧固定连接有固定杆。

[0008]优选的，所述盖体和壳体的侧壁均设置为透明壁，便于对工艺玩具的观察欣赏。

[0009]优选的，所述多组弹性绳交织成网状，便于盛放工艺玩具。

[0010]优选的，所述第一磁块和第二磁块相对的一面磁极相反，可利用第一磁块与第二磁块的吸引来对横轴进行固定限位。

[0011]优选的，所述第一拨轮中设置有与绳线相对应的绳孔，便于绳线与绕线轮相连接。

[0012]优选的，所述第一拨轮的第一轮齿的一侧为弧面；第二拨轮的第二轮齿的一面为斜面，可利于上拨块与下拨块运动来带动第一拨轮与第二拨轮转动。

[0013](三)有益效果

[0014]与现有技术相比，本发明提供了一种用于婴幼儿竹木工艺品玩具的趣味展示装置，具备以下有益效果：

[0015]1、该用于婴幼儿竹木工艺品玩具的趣味展示装置，通过在壳体中固定连接有多组弹性绳，且将弹性绳交织成网状，通过拢网与绳线来保持弹性绳的兜状，则可将工艺玩具放置于弹性绳组成的网兜上，通过在壳体中设置有第一拨轮和第二拨轮，且在壳体的前壁上铰接有杠杆，则当婴幼儿按动按板时，杠杆后端上移，则上拨块先将第一拨轮拨动来带动转轴转过一定角度，然后当杠杆后端继续上移时，下拨块拨动第二拨轮再将带动转轴转过一定角度，则当松开按板时，杠杆在配重块的作用下自然下落，则上拨块从下一个第一拨轮的齿间隔中滑下，在这一过程中，第一拨轮上的固定杆拨动一定根数的弹性绳，则带动弹性绳再次变形后回复，则使其上的工艺玩具抖动。

[0016]2、该用于婴幼儿竹木工艺品玩具的趣味展示装置，通过不断的下压与松开按板即可带动弹性绳上的工艺玩具不断的抖动，通过转动转盘可带动绕线轮收放绳线，从而使弹性绳整体上下移来使工艺玩具上下移，同时弹性绳的绷紧度会改变，则每次固定杆拨动弹性绳时工艺玩具的抖动幅度也会得到改变。

附图说明

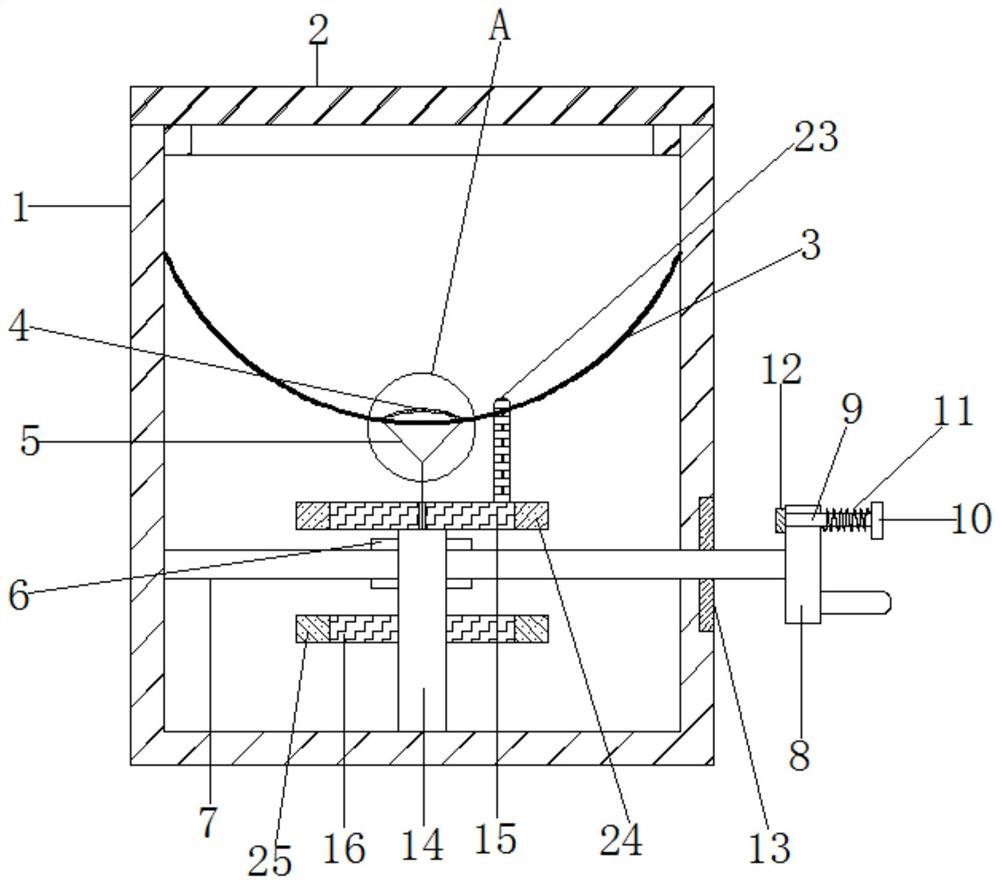

[0017]图1为本发明正面剖视图；

[0018]图2为本发明右面剖视图；

[0019]图3为本发明中连杆与第一轮齿和第二轮齿相对位置的正面剖视图；

[0020]图4为本发明中上拨块与下拨块的截面示意图；

[0021]图5为本发明中壳体与弹性绳连接的俯视示意图；

[0022]图6为本发明图1中A处的局部放大示意图。

[0023]图中：1-壳体、2-盖体、3-弹性绳、4-拢网、5-绳线、6-绕线轮、7-横轴、8-转盘、9-活杆、10-压块、11-弹簧、12-第一磁块、13-第二磁块、14-转轴、15-第一拨轮、16-第二拨轮、17-杠杆、18-按板、19-上拨块、20-连杆、21-下拨块、22-配重块、23-固定杆、24-第一轮齿、25-第二轮齿。

具体实施方式

[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0025]请参阅图1-6，一种用于婴幼儿竹木工艺品玩具的趣味展示装置，包括壳体1，壳体1的上方连接有盖体2，其中，盖体2和壳体1的侧壁均设置为透明壁，可便于观察者对工艺玩具的观察欣赏，壳体1中固定连接有多组弹性绳3，多组弹性绳3交织成网状，来便于盛放工艺玩具，弹性绳3的底部设置有拢网4，拢网4的设置便于将弹性绳3聚拢来带动其整体上下移动，拢网4的下侧固定连接有绳线5，绳线5的一端与绕线轮6相连接，第一拨轮15中设置有与绳线5相对应的绳孔，可便于绳线5与绕线轮6相连接，绕线轮6固定设置在横轴7上，横轴7的右端伸出壳体1固定连接有转盘8，转盘8中设置有活杆9，活杆9的右端固定连接有压块10，压块10与转盘8之间设置有弹簧11，活杆9的左端固定连接有第一磁块12，壳体1的右部固定设置有第二磁块13，其中，第一磁块12和第二磁块13相对的一面磁极相反，可利用第一磁块12与第二磁块13的吸引来对横轴7进行固定限位，壳体1的底部固定设置有转轴14，转轴14的上端固定连接有第一拨轮15，转轴14的中部固定连接有第二拨轮16，壳体1的前壁上铰接有杠杆17，杠杆17的前端固定连接有按板18，杠杆17的后端固定连接有上拨块19，杠杆17的后部固定连接有连杆20，连杆20的端部固定连接有下拨块21，其中，第一拨轮15的第一轮齿24的一侧为弧面；第二拨轮16的第二轮齿25的一面为斜面，而上拨块19与下拨块21的形状分别与第一轮齿24和第二轮齿25相对应，可利于上拨块19与下拨块21运动来带动第一拨轮15与第二拨轮16转动，杠杆17的后部固定连接有配重块22，配重块22可利于杠杆自然下落，第一拨轮15的上侧固定连接有固定杆23。

[0026]工作原理：将待展示的工艺品放置于弹性绳3上，通过在壳体1中固定连接有多组弹性绳3，且将弹性绳3交织成网状，通过拢网4与绳线5来保持弹性绳3的兜状，则可将工艺玩具放置于弹性绳3组成的网兜上，通过在壳体1中设置有第一拨轮15和第二拨轮16，且在壳体1的前壁上铰接有杠杆17，则当婴幼儿按动按板18时，杠杆17后端上移，则上拨块19先将第一拨轮15拨动来带动转轴14转过一定角度，然后当杠杆17后端继续上移时，下拨块21拨动第二拨轮16再将带动转轴14转过一定角度，则当松开按板18时，杠杆17在配重块22的作用下自然下落，则上拨块19从下一个第一拨轮15的齿间隔中滑下，在这一过程中，第一拨轮15上的固定杆23拨动一定根数的弹性绳3，则带动弹性绳3再次变形后回复，则使其上的工艺玩具抖动，通过不断的下压与松开按板18即可带动弹性绳3上的工艺玩具不断的抖动。而需对工艺品高度以及抖动幅度进行调节时，可拉动压块10时第一磁块12与第二磁块13脱离，将转盘8旋转则转盘8带动绕线轮6收放绳线5，从而使弹性绳3整体上下移来使工艺玩具上下移，同时弹性绳3的绷紧度会改变，则每次固定杆23拨动弹性绳3时工艺玩具的抖动幅度也会得到改变。

[0027]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
