本发明涉及旅游用品技术领域，且公开了一种负压式水蛭去除器，包括密封管、滑套、活塞、拉杆、九个卡槽、拉块、连通管、吸盘、击打机构、固定机构和蓄电池，所述滑套镶嵌在密封管顶部的中部，所述活塞滑动连接在密封管的内部，所述拉杆安装在活塞的顶部，所述拉杆的顶部穿过滑套并延伸至密封管的顶部，所述拉块固定在拉杆的顶部，九个所述卡槽等距开设在拉杆的右侧，所述连通管固定连通在密封管的底部。本发明可以使得吸盘的内部产生负压对皮肤进行吸附，一方面可以加快水蛭从皮肤上脱离的时间，另一方面在水蛭脱离皮肤后，可以将水蛭吸附处皮肤中的血液吸出，防止伤口感染的可能性，使用方便，卫生安全，便于携带。
权利要求
1.一种负压式水蛭去除器，包括密封管(1)、滑套(2)、活塞(3)、拉杆(4)、九个卡槽(5)、拉块(6)、连通管(7)、吸盘(8)、击打机构(9)、固定机构(11)和蓄电池(14)，其特征在于：所述滑套(2)镶嵌在密封管(1)顶部的中部，所述活塞(3)滑动连接在密封管(1)的内部，所述拉杆(4)安装在活塞(3)的顶部，所述拉杆(4)的顶部穿过滑套(2)并延伸至密封管(1)的顶部，所述拉块(6)固定在拉杆(4)的顶部，九个所述卡槽(5)等距开设在拉杆(4)的右侧，所述连通管(7)固定连通在密封管(1)的底部，所述吸盘(8)固定连通在连通管(7)的底部，所述击打机构(9)固定在密封管(1)的底部，所述固定机构(11)固定在密封管(1)顶部的右侧；所述击打机构(9)包括有外壳(901)、两个驱动电机(902)、两个转动轮(903)、两个活动杆(904)、两个圆环(905)、两条拉绳(906)、两个支撑杆(907)、两个拍打板(908)、两个橡胶垫(909)、圆弧板(910)和两个拉簧(911)，所述外壳(901)固定在密封管(1)的底部，所述蓄电池(14)固定在外壳(901)内顶壁的一侧，两个所述驱动电机(902)通过安装架固定在外壳(901)内顶壁的两侧，两个所述转动轮(903)固定套接在两个驱动电机(902)的输出轴上，两个所述活动杆(904)活动连接在外壳(901)内壁的两侧，两个所述圆环(905)固定在两个活动杆(904)的一端，两条所述拉绳(906)的一端固定缠绕在转动轮(903)上，两条所述拉绳(906)的另一端固定在圆环(905)上，两个所述支撑杆(907)固定在两个圆环(905)的底部，两个所述拍打板(908)固定在两个支撑杆(907)的底部，所述圆弧板(910)固定在外壳(901)的底部，两个所述拉簧(911)的底部固定在圆弧板(910)的内侧，两个所述拉簧(911)的顶部固定在两个圆环(905)上。
2.根据权利要求1所述的一种负压式水蛭去除器，其特征在于：所述固定机构(11)包括有安装座(1101)、转盘(1102)、定位杆(1103)、拨杆(1104)和扭簧(1105)，所述安装座(1101)固定在密封管(1)顶部的右侧，所述转盘(1102)通过转轴活动连接在安装座(1101)的内部，所述定位杆(1103)固定在转盘(1102)的左侧，所述拨杆(1104)固定在转盘(1102)的右侧，所述扭簧(1105)活动套接在转轴的外表面，且扭簧(1105)的一端固定在密封管(1)的顶部，所述扭簧(1105)的另一端固定在定位杆(1103)上。
3.根据权利要求2所述的一种负压式水蛭去除器，其特征在于：所述卡槽(5)的形状为倒直角三角形，所述定位杆(1103)卡接在卡槽(5)的内部。
4.根据权利要求1所述的一种负压式水蛭去除器，其特征在于：所述吸盘(8)顶部的两侧均固定有固定杆(10)，且两个固定杆(10)固定在外壳(901)内顶壁的两侧。
5.根据权利要求1所述的一种负压式水蛭去除器，其特征在于：所述密封管(1)外表面的中部固定套接有把套(12)，且控制开关(13)设置在把套(12)正面的底部。
6.根据权利要求5所述的一种负压式水蛭去除器，其特征在于：所述蓄电池(14)为锂电池，控制开关(13)分别与两个驱动电机(902)和蓄电池(14)电连接。
7.根据权利要求1所述的一种负压式水蛭去除器，其特征在于：两个所述橡胶垫(909)固定在两个拍打板(908)的底部，且拍打板(908)上等距阵列开设有圆孔。
8.根据权利要求1所述的一种负压式水蛭去除器，其特征在于：两个所述驱动电机(902)均为微型正反转电机，且驱动电机(902)的转速为60r/min。
说明书
一种负压式水蛭去除器
技术领域
[0001]本发明涉及旅游用品技术领域，尤其涉及一种负压式水蛭去除器。
背景技术
[0002]水蛭又称蚂蟥，一般栖于浅水中，但在亚热带的丛林地带，还有一种旱蚂蟥常成群栖于树枝和草上，在亚热带丛林中工作或旅游时，水蛭会吸附于暴露在外的人体皮肤上，或从袖口和裤脚中钻入至衣服中，吸附在皮肤上，当发现水蛭吸附于皮肤时，切不可强行拉扯，否则水蛭吸盘将断入皮肤内，可用手轻拍水蛭吸附处周围，可以使水蛭脱离皮肤，但是水蛭深入皮肤内吸血，水蛭即使脱离皮肤，也会引起伤口感染，为此我们提出了一种负压式水蛭去除器。
发明内容
[0003]本发明的发明目的在于提供一种负压式水蛭去除器，该负压式水蛭去除器使用方便，卫生安全，便于携带，加快水蛭脱离皮肤的时间，有效防止水蛭吸附处的伤口感染。
[0004]为了实现上述目的，本发明是通过如下的技术方案来实现：一种负压式水蛭去除器，包括密封管、滑套、活塞、拉杆、九个卡槽、拉块、连通管、吸盘、击打机构、固定机构和蓄电池，所述滑套镶嵌在密封管顶部的中部，所述活塞滑动连接在密封管的内部，所述拉杆安装在活塞的顶部，所述拉杆的顶部穿过滑套并延伸至密封管的顶部，所述拉块固定在拉杆的顶部，九个所述卡槽等距开设在拉杆的右侧，所述连通管固定连通在密封管的底部，所述吸盘固定连通在连通管的底部，所述击打机构固定在密封管的底部，所述固定机构固定在密封管顶部的右侧。
[0005]所述击打机构包括有外壳、两个驱动电机、两个转动轮、两个活动杆、两个圆环、两条拉绳、两个支撑杆、两个拍打板、两个橡胶垫、圆弧板和两个拉簧，所述外壳固定在密封管的底部，所述蓄电池固定在外壳内顶壁的一侧，两个所述驱动电机通过安装架固定在外壳内顶壁的两侧，两个所述转动轮固定套接在两个驱动电机的输出轴上，两个所述活动杆活动连接在外壳内壁的两侧，两个所述圆环固定在两个活动杆的一端，两条所述拉绳的一端固定缠绕在转动轮上，两条所述拉绳的另一端固定在圆环上，两个所述支撑杆固定在两个圆环的底部，两个所述拍打板固定在两个支撑杆的底部，所述圆弧板固定在外壳的底部，两个所述拉簧的底部固定在圆弧板的内侧，两个所述拉簧的顶部固定在两个圆环上。
[0006]进一步地，所述固定机构包括有安装座、转盘、定位杆、拨杆和扭簧，所述安装座固定在密封管顶部的右侧，所述转盘通过转轴活动连接在安装座的内部，所述定位杆固定在转盘的左侧，所述拨杆固定在转盘的右侧，所述扭簧活动套接在转轴的外表面，且扭簧的一端固定在密封管的顶部，所述扭簧的另一端固定在定位杆上。
[0007]进一步地，所述卡槽的形状为倒直角三角形，所述定位杆卡接在卡槽的内部。
[0008]进一步地，所述吸盘顶部的两侧均固定有固定杆，且两个固定杆固定在外壳内顶壁的两侧。
[0009]进一步地，所述密封管外表面的中部固定套接有把套，且控制开关设置在把套正面的底部。
[0010]进一步地，所述蓄电池为锂电池，控制开关分别与两个驱动电机和蓄电池电连接。
[0011]进一步地，两个所述橡胶垫固定在两个拍打板的底部，且拍打板上等距阵列开设有圆孔。
[0012]进一步地，两个所述驱动电机均为微型正反转电机，且驱动电机的转速为60r/min。
[0013]与现有技术相比：
[0014]1、在发现水蛭吸附于皮肤时，将水蛭罩在吸盘的内部，通过向上拉动拉块，通过拉杆使得活塞在密封管的内部向上移动，使得吸盘的内部产生负压对皮肤进行吸附，一方面可以加快水蛭从皮肤上脱离的时间，另一方面在水蛭脱离皮肤后，可以将水蛭吸附处皮肤中的血液吸出，防止伤口感染的可能性，使用方便，卫生安全，便于携带。
[0015]2、在驱动电机顺时针的工作运行带动转动轮旋转，使得拉绳缠绕在转动轮上，拉绳拉动圆环向上移动，拉簧被向上拉伸，拍打板远离皮肤，驱动电机逆时针的工作运行带动转动轮逆时针的旋转，使得拉绳在转动轮上松动，拉簧的收缩力带动圆环向下移动，进而使得拍打板对水蛭吸附处周围的皮肤进行拍打，如此往复，拍打时会引起皮肤收缩震动，水蛭会以为有危险发生，就会自动松开嘴脱离皮肤，加快水蛭从皮肤上去除的时间，省时省力，操作简便。
[0016]3、在向上拉动拉块时，定位杆在卡槽的内壁上滑动，在停止拉动拉块时，扭簧的回弹力迫使定位杆与卡槽卡接，防止活塞向下移动，保证了吸盘内部负压的稳定性，向下按压拨杆，可以使得定位杆与卡槽分离，能够向下按压拉块，使得活塞恢复至初始状态。
附图说明

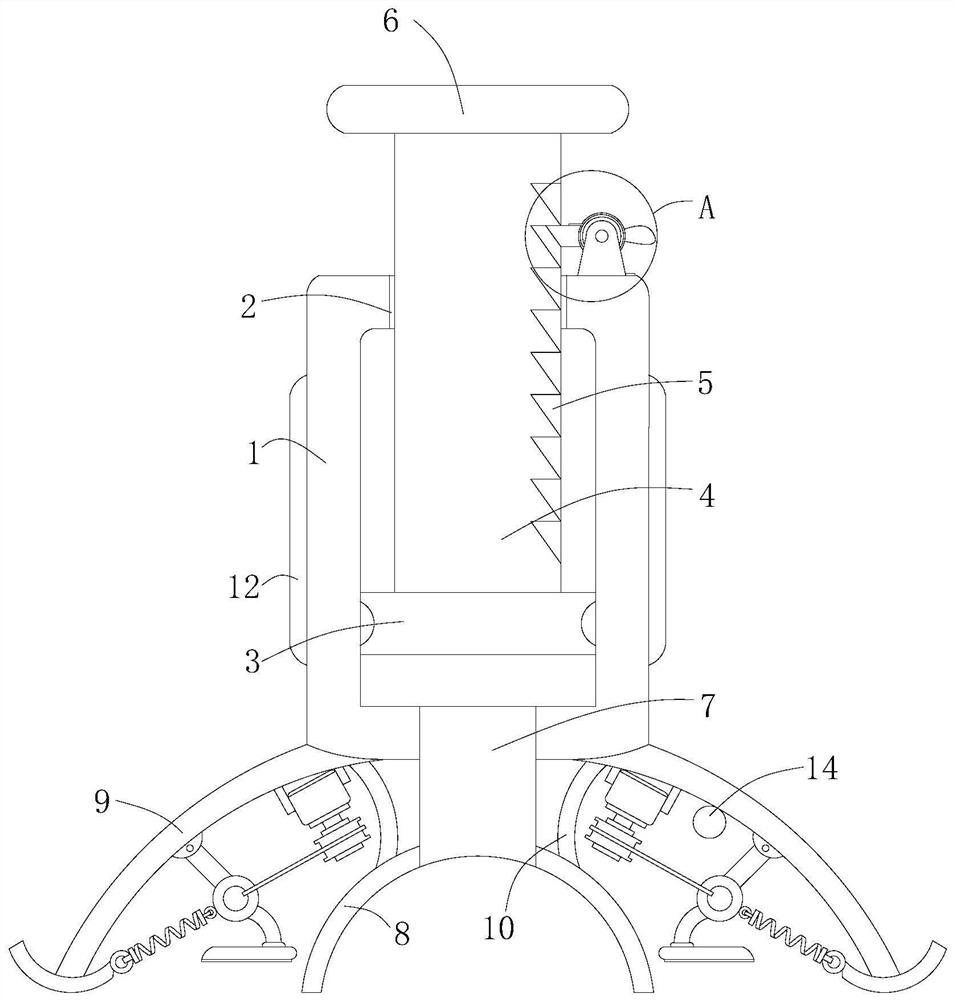

[0017]图1为本发明结构剖视图；
[0018]图2为本发明结构正视图；
[0019]图3为本发明击打机构结构示意图；
[0020]图4为本发明图1的A处局部图；
[0021]图5为本发明结构示意图。
[0022]图中：1密封管、2滑套、3活塞、4拉杆、5卡槽、6拉块、7连通管、8吸盘、9击打机构、901外壳、902驱动电机、903转动轮、904活动杆、905圆环、906拉绳、907支撑杆、908拍打板、909橡胶垫、910圆弧板、911拉簧、10固定杆、11固定机构、1101安装座、1102转盘、1103定位杆、1104拨杆、1105扭簧、12把套、13控制开关、14蓄电池。
具体实施方式
[0023]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0024]请参阅图1-5，一种负压式水蛭去除器，包括密封管1、滑套2、活塞3、拉杆4、九个卡槽5、拉块6、连通管7、吸盘8、击打机构9、固定机构11和蓄电池14，滑套2镶嵌在密封管1顶部的中部，活塞3滑动连接在密封管1的内部，拉杆4安装在活塞3的顶部，拉杆4的顶部穿过滑套2并延伸至密封管1的顶部，拉块6固定在拉杆4的顶部，九个卡槽5等距开设在拉杆4的右侧，卡槽5的形状为倒直角三角形，定位杆1103卡接在卡槽5的内部，连通管7固定连通在密封管1的底部，吸盘8固定连通在连通管7的底部，击打机构9固定在密封管1的底部，固定机构11固定在密封管1顶部的右侧，密封管1外表面的中部固定套接有把套12，且控制开关13设置在把套12正面的底部，在发现水蛭吸附于皮肤时，将水蛭罩在吸盘8的内部，通过向上拉动拉块6，通过拉杆4使得活塞3在密封管1的内部向上移动，使得吸盘8的内部产生负压对皮肤进行吸附，一方面可以加快水蛭从皮肤上脱离的时间，另一方面在水蛭脱离皮肤后，可以将水蛭吸附处皮肤中的血液吸出，防止伤口感染的可能性，使用方便，卫生安全，便于携带。
[0025]击打机构9包括有外壳901、两个驱动电机902、两个转动轮903、两个活动杆904、两个圆环905、两条拉绳906、两个支撑杆907、两个拍打板908、两个橡胶垫909、圆弧板910和两个拉簧911，外壳901固定在密封管1的底部，外壳901和吸盘8均为透明材料制成，便于人们对内部的观察，吸盘8顶部的两侧均固定有固定杆10，且两个固定杆10固定在外壳901内顶壁的两侧，蓄电池14固定在外壳901内顶壁的一侧，蓄电池14为锂电池，控制开关13分别与两个驱动电机902和蓄电池14电连接，两个驱动电机902通过安装架固定在外壳901内顶壁的两侧，两个驱动电机902均为微型正反转电机，且驱动电机902的转速为60r/min，两个转动轮903固定套接在两个驱动电机902的输出轴上，两个活动杆904活动连接在外壳901内壁的两侧，两个圆环905固定在两个活动杆904的一端，两条拉绳906的一端固定缠绕在转动轮903上，两条拉绳906的另一端固定在圆环905上，两个支撑杆907固定在两个圆环905的底部，两个拍打板908固定在两个支撑杆907的底部，两个橡胶垫909固定在两个拍打板908的底部，且拍打板908上等距阵列开设有圆孔，圆弧板910固定在外壳901的底部，两个拉簧911的底部固定在圆弧板910的内侧，两个拉簧911的顶部固定在两个圆环905上，在驱动电机902顺时针的工作运行带动转动轮903旋转，使得拉绳906缠绕在转动轮903上，拉绳906拉动圆环905向上移动，拉簧911被向上拉伸，拍打板908远离皮肤，驱动电机902逆时针的工作运行带动转动轮903逆时针的旋转，使得拉绳906在转动轮903上松动，拉簧911的收缩力带动圆环905向下移动，进而使得拍打板908对水蛭吸附处周围的皮肤进行拍打，如此往复，拍打时会引起皮肤收缩震动，水蛭会以为有危险发生，就会自动松开嘴脱离皮肤，加快水蛭从皮肤上去除的时间，省时省力，操作简便。
[0026]固定机构11包括有安装座1101、转盘1102、定位杆1103、拨杆1104和扭簧1105，安装座1101固定在密封管1顶部的右侧，转盘1102通过转轴活动连接在安装座1101的内部，定位杆1103固定在转盘1102的左侧，拨杆1104固定在转盘1102的右侧，扭簧1105活动套接在转轴的外表面，且扭簧1105的一端固定在密封管1的顶部，扭簧1105的另一端固定在定位杆1103上，在向上拉动拉块6时，定位杆1103在卡槽5的内壁上滑动，在停止拉动拉块6时，扭簧1105的回弹力迫使定位杆1103与卡槽5卡接，防止活塞3向下移动，保证了吸盘8内部负压的稳定性，向下按压拨杆1104，可以使得定位杆1103与卡槽5分离，能够向下按压拉块6，使得活塞3恢复至初始状态。
[0027]在发现水蛭吸附于皮肤时，将水蛭罩在吸盘8的内部，通过向上拉动拉块6，通过拉杆4使得活塞3在密封管1的内部向上移动，定位杆1103在卡槽5的内壁上滑动，使得吸盘8的内部产生负压对皮肤进行吸附，扭簧1105的回弹力迫使定位杆1103与卡槽5卡接，防止活塞3向下移动，驱动电机902顺时针的工作运行带动转动轮903旋转，使得拉绳906缠绕在转动轮903上，拉绳906拉动圆环905向上移动，拉簧911被向上拉伸，拍打板908远离皮肤，驱动电机902逆时针的工作运行带动转动轮903逆时针的旋转，使得拉绳906在转动轮903上松动，拉簧911的收缩力带动圆环905向下移动，进而使得拍打板908对水蛭吸附处周围的皮肤进行拍打，如此往复，拍打时会引起皮肤收缩震动，水蛭会以为有危险发生，就会自动松开嘴脱离皮肤，向下按压拨杆1104，可以使得定位杆1103与卡槽5分离，能够向下按压拉块6，使得活塞3恢复至初始状态，将水蛭去除器从皮肤上取下，将水蛭从吸盘8中取出，然后再次将水蛭去除器吸附在皮肤上，吸盘8内部的负压可以将水蛭吸附处皮肤中的血液吸出，防止伤口感染的可能性。
