本发明公开了一种具有防飞溅功能的按压排气式蒜捶，涉及厨房用具技术领域。该具有防飞溅功能的按压排气式蒜捶，包括捶头机构，所述捶头机构的上表面固定连接有导气机构，导气机构的上表面固定连接有捶身套筒，导气机构的内壁并位于捶身套筒的中部固定连通有吹气机构，捶身套筒的上表面并位于吹气机构的中部固定连接有挤压机构。该具有防飞溅功能的按压排气式蒜捶，气囊内的气体通过吹气管排出，使上盖板与下盖板之间产生缝隙，上盖板与下盖板之间的气体通过上盖板与下盖板之间缝隙处排出，对向上弹的蒜瓣产生向下的力，减小蒜瓣向上的力，对蒜瓣的向上移动起到阻挡作用，从而防止捣蒜时，蒜瓣弹出至罐体外部。
权利要求
1.一种具有防飞溅功能的按压排气式蒜捶，包括捶头机构(1)，其特征在于：所述捶头机构(1)的上表面固定连接有导气机构(2)，所述导气机构(2)的上表面固定连接有捶身套筒(3)，所述导气机构(2)的内壁并位于捶身套筒(3)的中部固定连通有吹气机构(4)，所述捶身套筒(3)的上表面并位于吹气机构(4)的中部固定连接有挤压机构(5)，所述挤压机构(5)的上表面固定连接有捶柄机构(6)，所述捶柄机构(6)的内壁与挤压机构(5)的表面滑动连接，所述捶身套筒(3)的表面固定连接有防滑套(7)，所述防滑套(7)的表面与捶柄机构(6)的表面均开设有散热孔(8)。
2.根据权利要求1所述的一种具有防飞溅功能的按压排气式蒜捶，其特征在于：所述捶头机构(1)包括捶头本体(11)、支撑块(12)、螺纹套筒(13)、螺纹杆(14)、第一弹簧(15)和十字槽(16)，所述捶头本体(11)的表面顶部通过轴承固定连接有支撑块(12)，所述支撑块(12)的内壁通过轴承固定连接有螺纹套筒(13)，所述螺纹套筒(13)的内壁固定连接有螺纹杆(14)，所述螺纹杆(14)的表面顶部套接有第一弹簧(15)，所述螺纹杆(14)的顶部与支撑块(12)的顶部均与导气机构(2)的底部固定连接，所述捶头本体(11)的底部开设有十字槽(16)。
3.根据权利要求1所述的一种具有防飞溅功能的按压排气式蒜捶，其特征在于：所述导气机构(2)包括支撑杆(21)、上盖板(22)和下盖板(23)，所述支撑杆(21)的上表面固定连接有上盖板(22)，所述支撑杆(21)的表面滑动连接有下盖板(23)，所述下盖板(23)的底部与螺纹杆(14)的上表面固定连接，所述支撑杆(21)的底部与支撑块(12)的上表面固定连接，所述上盖板(22)的上表面与捶身套筒(3)的底部固定连接，所述上盖板(22)的内壁与吹气机构(4)的表面固定连通。
4.根据权利要求1所述的一种具有防飞溅功能的按压排气式蒜捶，其特征在于：所述吹气机构(4)包括气囊(41)、吹气管(42)、连接架(43)、密封块(44)和第二弹簧(45)，所述气囊(41)的底部固定连通有吹气管(42)，所述气囊(41)的内壁设置有连接架(43)，所述连接架(43)的底部固定连接有密封块(44)，所述密封块(44)的表面与气囊(41)的内壁相互配合，所述连接架(43)的表面顶部套接有第二弹簧(45)，所述吹气管(42)的表面底部与上盖板(22)的内壁固定连通。
5.根据权利要求1所述的一种具有防飞溅功能的按压排气式蒜捶，其特征在于：所述挤压机构(5)包括固定套筒(51)、第一固定块(52)、第一限位板(53)、第一推动杆(54)、第一活塞(56)、导气孔(57)和第一通风孔(58)，所述固定套筒(51)的内壁固定连接有第一固定块(52)，所述第一固定块(52)的底部与固定套筒(51)的底部均与捶身套筒(3)的上表面固定连接，所述第一固定块(52)靠近气囊(41)的一侧固定连接有第一限位板(53)，所述第一限位板(53)的内壁设置有第一推动杆(54)，所述第一推动杆(54)靠近气囊(41)的一侧固定连接有推动板(55)，所述第一推动杆(54)远离气囊(41)的一侧固定连接有第一活塞(56)，所述第一活塞(56)的表面与固定套筒(51)的内壁滑动连接，所述第一固定块(52)的上表面并位于捶柄机构(6)的内部开设有导气孔(57)，所述固定套筒(51)的表面顶部开设有第一通风孔(58)。
6.根据权利要求1所述的一种具有防飞溅功能的按压排气式蒜捶，其特征在于：所述捶柄机构(6)包括第二固定块(61)、第二限位板(62)、第二推动杆(63)、第二活塞(64)、捶柄套筒(65)、第三弹簧(66)和第二通风孔(67)，所述第二固定块(61)的底部并位于导气孔(57)与第一固定块(52)的上表面固定连接，所述第二固定块(61)的上表面固定连接有第二限位板(62)，所述第二限位板(62)的内壁设置有第二推动杆(63)，所述第二推动杆(63)的上下两侧分别固定连接有第二活塞(64)和捶柄套筒(65)，所述第二活塞(64)的表面与第二固定块(61)的内壁滑动连接，所述捶柄套筒(65)的内壁与固定套筒(51)的表面滑动连接，所述第二固定块(61)的内部并位于第二活塞(64)的下方设置有第三弹簧(66)，所述捶柄套筒(65)的表面并位于第一通风孔(58)的上方开设有第二通风孔(67)，所述捶柄套筒(65)的表面顶部开设有散热孔(8)。
说明书
一种具有防飞溅功能的按压排气式蒜捶
技术领域
[0001]本发明涉及厨房用具技术领域，具体为一种具有防飞溅功能的按压排气式蒜捶。
背景技术
[0002]蒜泥，将大蒜去皮捣碎成泥状，就成了蒜泥。多用作佐料，也可药用。大蒜味辛、性温，入脾、胃、肺经；具有温中消食、行滞气、暖脾胃、消积、解毒、杀虫的功效。
[0003]在捣蒜过程中，因为蒜瓣为三角型，捣蒜时蒜瓣容易飞出来，大多采用的方法是用手捂住罐头，从而防止蒜瓣飞出，但这样捣蒜时不好控制每次捶击的位置，容易捶在手上，导致手部疼痛。
[0004]目前，如中国专利公告号为CN108125546A公开了一种新型捣蒜把，在捣蒜杆上加设一个围挡，能够有效防止蒜粒飞溅到碗的外面，但加上围挡后，围挡的大小与罐体的大小相互配合，使围挡与罐体之间间隙较小，捣蒜时，需要准确的将捣蒜捶入罐体中部，这样操作起来不方便，同时，围挡与罐体容易发生碰撞，导致围挡损坏。
发明内容
[0005](一)解决的技术问题
[0006]针对现有技术的不足，本发明提供了一种具有防飞溅功能的按压排气式蒜捶，解决了上述背景技术中提出的捣蒜时，蒜瓣弹出至罐体外部的问题。
[0007](二)技术方案
[0008]为实现以上目的，本发明通过以下技术方案予以实现：一种具有防飞溅功能的按压排气式蒜捶，包括捶头机构，所述捶头机构的上表面固定连接有导气机构，所述导气机构的上表面固定连接有捶身套筒，所述导气机构的内壁并位于捶身套筒的中部固定连通有吹气机构，所述捶身套筒的上表面并位于吹气机构的中部固定连接有挤压机构，所述挤压机构的上表面固定连接有捶柄机构，所述捶柄机构的内壁与挤压机构的表面滑动连接，所述捶身套筒的表面固定连接有防滑套，所述防滑套的表面与捶柄机构的表面均开设有散热孔。
[0009]优选的，所述捶头机构包括捶头本体、支撑块、螺纹套筒、螺纹杆、第一弹簧和十字槽，所述捶头本体的表面顶部通过轴承固定连接有支撑块，所述支撑块的内壁通过轴承固定连接有螺纹套筒，所述螺纹套筒的内壁固定连接有螺纹杆，所述螺纹杆的表面顶部套接有第一弹簧，所述螺纹杆的顶部与支撑块的顶部均与导气机构的底部固定连接，所述捶头本体的底部开设有十字槽。
[0010]优选的，所述导气机构包括支撑杆、上盖板和下盖板，所述支撑杆的上表面固定连接有上盖板，所述支撑杆的表面滑动连接有下盖板，所述下盖板的底部与螺纹杆的上表面固定连接，所述支撑杆的底部与支撑块的上表面固定连接，所述上盖板的上表面与捶身套筒的底部固定连接，所述上盖板的内壁与吹气机构的表面固定连通。
[0011]优选的，所述吹气机构包括气囊、吹气管、连接架、密封块和第二弹簧，所述气囊的底部固定连通有吹气管，所述气囊的内壁设置有连接架，所述连接架的底部固定连接有密封块，所述密封块的表面与气囊的内壁相互配合，所述连接架的表面顶部套接有第二弹簧，所述吹气管的表面底部与上盖板的内壁固定连通。
[0012]优选的，所述挤压机构包括固定套筒、第一固定块、第一限位板、第一推动杆、第一活塞、导气孔和第一通风孔，所述固定套筒的内壁固定连接有第一固定块，所述第一固定块的底部与固定套筒的底部均与捶身套筒的上表面固定连接，所述第一固定块靠近气囊的一侧固定连接有第一限位板，所述第一限位板的内壁设置有第一推动杆，所述第一推动杆靠近气囊的一侧固定连接有推动板，所述第一推动杆远离气囊的一侧固定连接有第一活塞，所述第一活塞的表面与固定套筒的内壁滑动连接，所述第一固定块的上表面并位于捶柄机构的内部开设有导气孔，所述固定套筒的表面顶部开设有第一通风孔。
[0013]优选的，所述捶柄机构包括第二固定块、第二限位板、第二推动杆、第二活塞、捶柄套筒、第三弹簧和第二通风孔，所述第二固定块的底部并位于导气孔与第一固定块的上表面固定连接，所述第二固定块的上表面固定连接有第二限位板，所述第二限位板的内壁设置有第二推动杆，所述第二推动杆的上下两侧分别固定连接有第二活塞和捶柄套筒，所述第二活塞的表面与第二固定块的内壁滑动连接，所述捶柄套筒的内壁与固定套筒的表面滑动连接，所述第二固定块的内部并位于第二活塞的下方设置有第三弹簧，所述捶柄套筒的表面并位于第一通风孔的上方开设有第二通风孔，所述捶柄套筒的表面顶部开设有散热孔。
[0014](三)有益效果
[0015]本发明提供了一种具有防飞溅功能的按压排气式蒜捶。具备以下有益效果：
[0016](1)、该具有防飞溅功能的按压排气式蒜捶，通过设置导气机构、吹气机构、挤压机构和捶柄机构，使用该装置捣蒜时，当捶头机构与罐体内的蒜接触后，蒜对捶头机构起到阻挡作用，继续向下按动捶柄机构，第一固定块与第二固定块通过导气孔连通，第二活塞向下移动，使第二固定块内部的气体进入第一固定块内部，在第一活塞的作用，使推动板向气囊中心的一侧移动，对气囊进行挤压，使气囊内的气体通过吹气管排出，排出的气体推动下盖板，使上盖板与下盖板之间产生缝隙，上盖板与下盖板之间的气体通过上盖板与下盖板之间缝隙处排出，对向上弹的蒜瓣产生向下的力，减小蒜瓣向上的力，对蒜瓣的向上移动起到阻挡作用，从而防止捣蒜时，蒜瓣弹出至罐体外部。
[0017](2)、该具有防飞溅功能的按压排气式蒜捶，通过设置捶头机构，下盖板上下移动，在螺纹套筒与螺纹杆的配合作用下，使捶头本体正转或反转，转动的捶头本体对蒜泥起到搅动作用，使捣出的蒜泥更细腻。
[0018](3)、该具有防飞溅功能的按压排气式蒜捶，通过设置十字槽，使捶头本体表面产生棱角，在通过捶头本体进行捣蒜时，这些棱角对蒜瓣起到切割的效果，从而使捣出的蒜泥更细腻。
[0019](4)、该具有防飞溅功能的按压排气式蒜捶，通过设置防滑套，防滑套为橡胶套，在防滑套的作用下，使捶柄套筒表面具有一定的防滑效果，便于使用者握住该装置，同时防滑套底部具有挡环，对使用者手部起到阻挡作用，防止使用者捣蒜时，力度过大，使手撞在罐体上，导致手部疼痛。
[0020](5)、该具有防飞溅功能的按压排气式蒜捶，通过设置散热孔，捶柄套筒内外的空气通过散热孔流通，当捶柄套筒相对与固定套筒向下移动，使捶柄套筒内的气体通过散热孔排出，在散热孔处产生气流，将手部紧握捶柄套筒时产生的热量吹散，对手部起到一定的散热效果，从而有效的提高了该装置长时间握持的舒适度。
附图说明

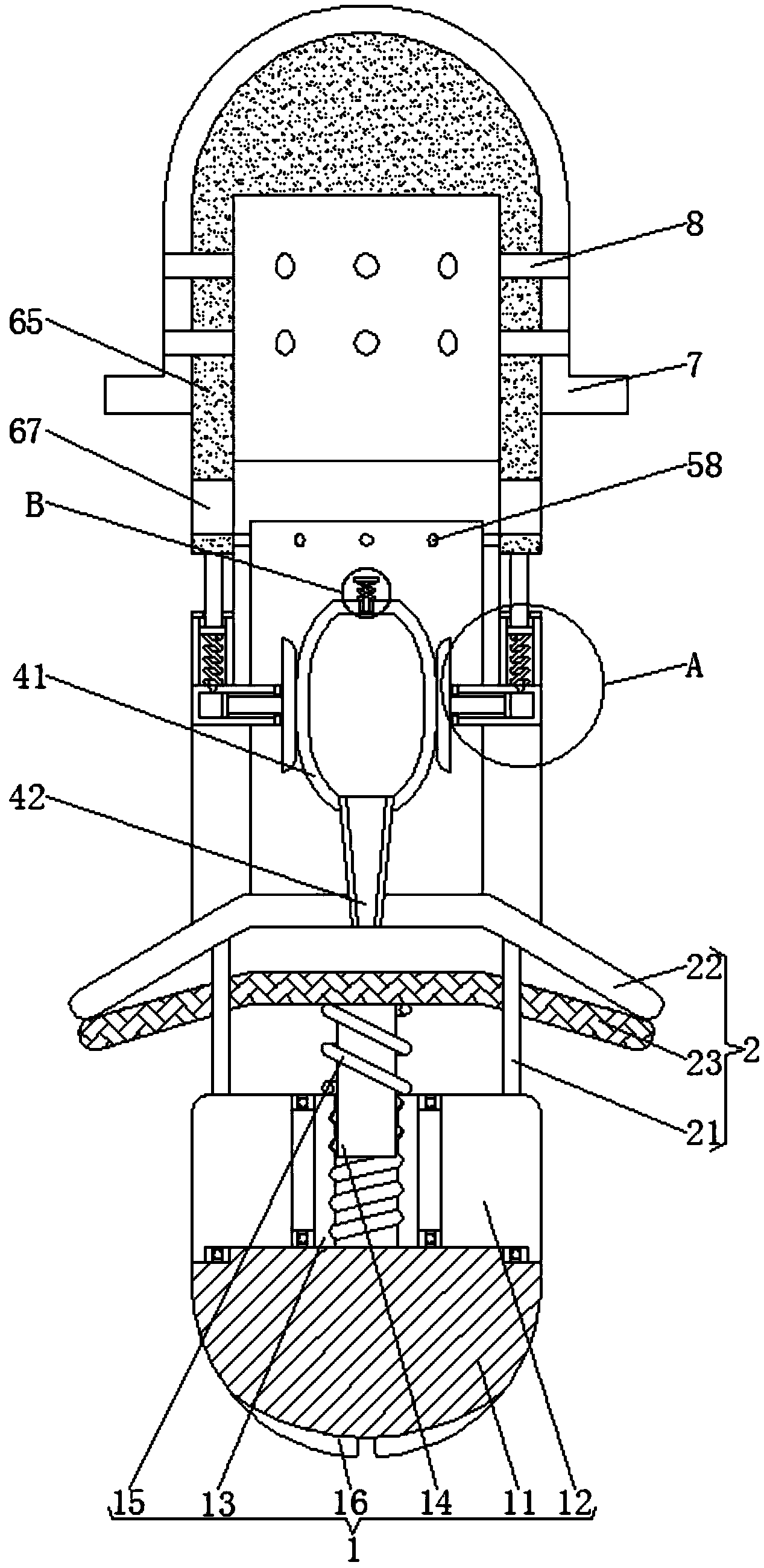

[0021]图1为本发明结构示意图；
[0022]图2为本发明图1中A处放大图；
[0023]图3为本发明图1中B处放大图；
[0024]图4为本发明捶头本体的仰视图；
[0025]图5为本发明结构的正视图。
[0026]图中：1捶头机构、11捶头本体、12支撑块、13螺纹套筒、14螺纹杆、15第一弹簧、16十字槽、2导气机构、21支撑杆、22上盖板、23下盖板、3捶身套筒、4吹气机构、41气囊、42吹气管、43连接架、44密封块、45第二弹簧、5挤压机构、51固定套筒、52第一固定块、53第一限位板、54第一推动杆、56第一活塞、57导气孔、58第一通风孔、6捶柄机构、61第二固定块、62第二限位板、63第二推动杆、64第二活塞、65捶柄套筒、66第三弹簧、67第二通风孔、7防滑套、8散热孔。
具体实施方式
[0027]以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。
[0028]在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0029]在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0030]此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。
[0031]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0032]请参阅图1-5，本发明提供一种技术方案：一种具有防飞溅功能的按压排气式蒜捶，包括捶头机构1，捶头机构1的上表面固定连接有导气机构2，导气机构2的上表面固定连接有捶身套筒3，导气机构2的内壁并位于捶身套筒3的中部固定连通有吹气机构4，捶身套筒3的上表面并位于吹气机构4的中部固定连接有挤压机构5，挤压机构5的上表面固定连接有捶柄机构6，捶柄机构6的内壁与挤压机构5的表面滑动连接，捶身套筒3的表面固定连接有防滑套7，通过设置防滑套7，防滑套7为橡胶套，在防滑套7的作用下，使捶柄套筒65表面具有一定的防滑效果，便于使用者握住该装置，同时防滑套7底部具有挡环，对使用者手部起到阻挡作用，防止使用者捣蒜时，力度过大，使手撞在罐体上，导致手部疼痛，防滑套7的表面与捶柄机构6的表面均开设有散热孔8，通过设置散热孔8，捶柄套筒65内外的空气通过散热孔8流通，当捶柄套筒65相对与固定套筒51向下移动，使捶柄套筒65内的气体通过散热孔8排出，在散热孔8处产生气流，将手部紧握捶柄套筒65时产生的热量吹散，对手部起到一定的散热效果，从而有效的提高了该装置长时间握持的舒适度。
[0033]捶头机构1包括捶头本体11、支撑块12、螺纹套筒13、螺纹杆14、第一弹簧15和十字槽16，捶头本体11的表面顶部通过轴承固定连接有支撑块12，支撑块12的内壁通过轴承固定连接有螺纹套筒13，螺纹套筒13的内壁固定连接有螺纹杆14，螺纹杆14的表面顶部套接有第一弹簧15，第一弹簧15的弹力大于下盖板23向下的重力，第一弹簧15对下盖板23起到推动作用，使下盖板23在不受风力的情况下自动回到初始位置，将上盖板22与下盖板23之间间隙关闭，防止在清洗该蒜捶时，水通过上盖板22与下盖板23之间间隙进入捶身套筒3内部，导致捶身套筒3内零件生锈损坏，螺纹杆14的顶部与支撑块12的顶部均与导气机构2的底部固定连接，下盖板23上下移动，在螺纹套筒13与螺纹杆14的配合作用下，使捶头本体11正转或反转，转动的捶头本体11对蒜泥起到搅动作用，使捣出的蒜泥更细腻，捶头本体11的底部开设有十字槽16，通过设置十字槽16，使捶头本体11表面产生棱角，在通过捶头本体11进行捣蒜时，这些棱角对蒜瓣起到切割的效果，从而使捣出的蒜泥更细腻。
[0034]导气机构2包括支撑杆21、上盖板22和下盖板23，支撑杆21的上表面固定连接有上盖板22，支撑杆21的表面滑动连接有下盖板23，支撑杆21对下盖板23起到支撑和导向作用，下盖板23的底部与螺纹杆14的上表面固定连接，支撑杆21的底部与支撑块12的上表面固定连接，上盖板22的上表面与捶身套筒3的底部固定连接，上盖板22的内壁与吹气机构4的表面固定连通。
[0035]吹气机构4包括气囊41、吹气管42、连接架43、密封块44和第二弹簧45，气囊41的底部固定连通有吹气管42，气囊41的内壁设置有连接架43，连接架43的底部固定连接有密封块44，密封块44的表面与气囊41的内壁相互配合，连接架43的表面顶部套接有第二弹簧45，吹气管42的表面底部与上盖板22的内壁固定连通，气囊41挤压，使气囊41内的气体通过吹气管42排出，排出的气体推动下盖板23，使上盖板22与下盖板23之间产生缝隙，上盖板22与下盖板23之间的气体通过上盖板22与下盖板23之间缝隙处排出，对向上弹的蒜瓣产生向下的力，减小蒜瓣向上的力，对蒜瓣的向上移动起到阻挡作用。
[0036]挤压机构5包括固定套筒51、第一固定块52、第一限位板53、第一推动杆54、第一活塞56、导气孔57和第一通风孔58，固定套筒51的内壁固定连接有第一固定块52，第一固定块52的底部与固定套筒51的底部均与捶身套筒3的上表面固定连接，第一固定块52靠近气囊41的一侧固定连接有第一限位板53，第一限位板53对第一活塞56起到限位作用，第一限位板53的内壁设置有第一推动杆54，第一推动杆54靠近气囊41的一侧固定连接有推动板，第一推动杆54远离气囊41的一侧固定连接有第一活塞56，第一活塞56的表面与固定套筒51的内壁滑动连接，第一活塞56的作用，使推动板向气囊41中心的一侧移动，对气囊41进行挤压，第一固定块52的上表面并位于捶柄机构6的内部开设有导气孔57，固定套筒51的表面顶部开设有第一通风孔58，固定套筒51内外的空气通过第一通风孔58流通。
[0037]捶柄机构6包括第二固定块61、第二限位板62、第二推动杆63、第二活塞64、捶柄套筒65、第三弹簧66和第二通风孔67，第二固定块61的底部并位于导气孔57与第一固定块52的上表面固定连接，第一固定块52与第二固定块61通过导气孔57连通，第二固定块61的上表面固定连接有第二限位板62，第二限位板62对第二活塞64起到限位作用，第二限位板62的内壁设置有第二推动杆63，第二推动杆63的上下两侧分别固定连接有第二活塞64和捶柄套筒65，第二活塞64的表面与第二固定块61的内壁滑动连接，第二活塞64向下移动，使第二固定块61内部的气体进入第一固定块52内部，捶柄套筒65的内壁与固定套筒51的表面滑动连接，第二固定块61的内部并位于第二活塞64的下方设置有第三弹簧66，第三弹簧66的弹力大于第二活塞64向下的压力，使第三弹簧66对第二活塞64起到推动作用，在捶柄套筒65不受力时，推动第二活塞64回到初始位置，捶柄套筒65的表面并位于第一通风孔58的上方开设有第二通风孔67，捶柄套筒65向下移动，使第一通风孔58与第二通风孔67重合，捶柄套筒65内外的空气通过第一通风孔58和第二通风孔67流通，防止捶柄套筒65内部气压无法改变，导致气囊41无法压缩，通过当捶柄套筒65位于初始位置时，第一通风孔58和第二通风孔67均处在关闭装置，防止清洗该蒜捶时，水通过第一通风孔58和第二通风孔67进入捶柄套筒65内部，导致捶柄套筒65内部零件生锈，捶柄套筒65的表面顶部开设有散热孔8。
[0038]该具有防飞溅功能的按压排气式蒜捶工作时，握住防滑套7，向下捶击罐体内的蒜瓣，当捶头机构1与罐体内的蒜接触后，蒜对捶头机构1起到阻挡作用，继续向下按动捶柄机构6，第一固定块52与第二固定块61通过导气孔57连通，第二活塞64向下移动，使第二固定块61内部的气体进入第一固定块52内部，在第一活塞56的作用，使推动板向气囊41中心的一侧移动，对气囊41进行挤压，使气囊41内的气体通过吹气管42排出，排出的气体推动下盖板23，使上盖板22与下盖板23之间产生缝隙，上盖板22与下盖板23之间的气体通过上盖板22与下盖板23之间缝隙处排出，对向上弹的蒜瓣产生向下的力，减小蒜瓣向上的力，对蒜瓣的向上移动起到阻挡作用，同时，下盖板23上下移动，在螺纹套筒13与螺纹杆14的配合作用下，使捶头本体11正转或反转，转动的捶头本体11对蒜泥起到搅动作用，捣蒜时，捶柄套筒65相对与固定套筒51向下移动，使捶柄套筒65内的气体通过散热孔8排出，在散热孔8处产生气流，将手部紧握捶柄套筒65时产生的热量吹散。
[0039]综上所述，该具有防飞溅功能的按压排气式蒜捶，通过设置导气机构2、吹气机构4、挤压机构5和捶柄机构6，使用该装置捣蒜时，当捶头机构1与罐体内的蒜接触后，蒜对捶头机构1起到阻挡作用，继续向下按动捶柄机构6，第一固定块52与第二固定块61通过导气孔57连通，第二活塞64向下移动，使第二固定块61内部的气体进入第一固定块52内部，在第一活塞56的作用，使推动板向气囊41中心的一侧移动，对气囊41进行挤压，使气囊41内的气体通过吹气管42排出，排出的气体推动下盖板23，使上盖板22与下盖板23之间产生缝隙，上盖板22与下盖板23之间的气体通过上盖板22与下盖板23之间缝隙处排出，对向上弹的蒜瓣产生向下的力，减小蒜瓣向上的力，对蒜瓣的向上移动起到阻挡作用，从而防止捣蒜时，蒜瓣弹出至罐体外部。
[0040]同时，通过设置捶头机构1，下盖板23上下移动，在螺纹套筒13与螺纹杆14的配合作用下，使捶头本体11正转或反转，转动的捶头本体11对蒜泥起到搅动作用，使捣出的蒜泥更细腻。
[0041]同时，通过设置十字槽16，使捶头本体11表面产生棱角，在通过捶头本体11进行捣蒜时，这些棱角对蒜瓣起到切割的效果，从而使捣出的蒜泥更细腻。
[0042]同时，通过设置防滑套7，防滑套7为橡胶套，在防滑套7的作用下，使捶柄套筒65表面具有一定的防滑效果，便于使用者握住该装置，同时防滑套7底部具有挡环，对使用者手部起到阻挡作用，防止使用者捣蒜时，力度过大，使手撞在罐体上，导致手部疼痛。
[0043]同时，通过设置散热孔8，捶柄套筒65内外的空气通过散热孔8流通，当捶柄套筒65相对与固定套筒51向下移动，使捶柄套筒65内的气体通过散热孔8排出，在散热孔8处产生气流，将手部紧握捶柄套筒65时产生的热量吹散，对手部起到一定的散热效果，从而有效的提高了该装置长时间握持的舒适度。
[0044]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
