摘要
本发明公开了低倍消防药剂泡沫析液测定装置，包括外界观察桶、支撑脚架、定量测定操作箱、按压控制块、输入衔接端、加厚防护层，外界观察桶安装于定量测定操作箱远离按压控制块的一端，其特征在于，定量测定操作箱包括可移动承接体、手控按压装置、浮力触发组、挤压释放装置、受热推动设备、手控启动装置、防护外壳、处理测温装置，可移动承接体嵌入于防护外壳内部，手控启动装置一端与挤压释放装置相互接通，基于现有技术而言，本发明采用能够将其输入于内部时，通过外界将其挤入内部，当其达到所需的量时，将触发内部的设备，将其进行挤压释放，让其流至底部可观察的桶内，在其内部进行观察量的多少与其的温度。
权利要求
1.低倍消防药剂泡沫析液测定装置，包括外界观察桶(1)、支撑脚架(2)、定量测定操作箱(3)、按压控制块(4)、输入衔接端(5)、加厚防护层(6)，所述支撑脚架(2)设有四个且垂直焊接于定量测定操作箱(3)底端外表面四个角，所述按压控制块(4)一端嵌入于定量测定操作箱(3)顶端内部且活动连接，所述输入衔接端(5)与按压控制块(4)贯穿于同一平面上，所述加厚防护层(6)贴合于定量测定操作箱(3)一侧外表面，所述外界观察桶(1)安装于定量测定操作箱(3)远离按压控制块(4)的一端，其特征在于：所述定量测定操作箱(3)包括可移动承接体(31)、手控按压装置(32)、浮力触发组(33)、挤压释放装置(34)、受热推动设备(35)、手控启动装置(36)、防护外壳(37)、处理测温装置(38)，所述可移动承接体(31)嵌入于防护外壳(37)内部，所述手控按压装置(32)位于可移动承接体(31)上方且相互平行，所述浮力触发组(33)一端嵌入于挤压释放装置(34)内部且活动连接，所述受热推动设备(35)安装于挤压释放装置(34)顶端且位于正中间，所述手控启动装置(36)贯穿于防护外壳(37)顶端内部，所述手控启动装置(36)一端与挤压释放装置(34)相互接通。
2.根据权利要求1所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述受热推动设备(35)包括衔接导热体(351)、挤压弹簧(352)、受热主移动块(353)、受热滑轨(354)、衔接推杆(355)，所述衔接导热体(351)呈L型结构，所述挤压弹簧(352)垂直焊接于受热主移动块(353)底端外表面且对称分布，所述受热主移动块(353)嵌入于受热滑轨(354)内槽且活动连接，所述衔接推杆(355)垂直焊接于受热主移动块(353)底端并且位于两个挤压弹簧(352)之间，所述衔接推杆(355)远离受热主移动块(353)的一端焊接于挤压释放装置(34)外表面。
3.根据权利要求1或2所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述挤压释放装置(34)包括助滑格(341)、滑轮(342)、滑槽(343)、受力齿纹条(344)、封闭挤压块(345)、待挤压格(346)，所述滑槽(343)安装于助滑格(341)内壁，所述滑轮(342)嵌入于滑槽(343)内槽且活动连接，所述滑轮(342)设有两个且安装于受力齿纹条(344)侧方，所述封闭挤压块(345)嵌入于待挤压格(346)内槽且活动连接，所述衔接推杆(355)远离受热主移动块(353)的一端焊接于封闭挤压块(345)外表面且相互垂直。
4.根据权利要求1所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述处理测温装置(38)包括助滑壳(381)、衔接通道(382)、可观察壳壁(383)、析液置放格(384)、温度感应条(385)，所述助滑壳(381)安装于衔接通道(382)两侧且对称分布，所述衔接通道(382)与下方的析液置放格(384)相互接通，所述析液置放格(384)嵌入于可观察壳壁(383)内部，所述可观察壳壁(383)顶端与助滑壳(381)低端相焊接，所述温度感应条(385)位于可观察壳壁(383)内侧底部正中间。
5.根据权利要求1所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述可移动承接体(31)包括移动滑轮(311)、弧形承接体(312)、顺滑槽(313)、衔接拉动杆(314)、移动滑块(315)、回位弹簧(316)、滑轨(317)、导热体(318)，所述移动滑轮(311)设有两个且焊接于弧形承接体(312)底端偏两侧且对称分布，所述移动滑轮(311)嵌入于顺滑槽(313)内槽且活动连接，所述衔接拉动杆(314)呈L型结构，所述衔接拉动杆(314)一端焊接于移动滑块(315)底端外表面，所述移动滑块(315)嵌入于滑轨(317)内槽且活动连接，所述回位弹簧(316)水平一端焊接于移动滑块(315)侧表面，所述回位弹簧(316)远离移动滑块(315)的一端焊接于滑轨(317)内侧一端正中间，所述导热体(318)嵌入于滑轨(317)顶端内部，所述导热体(318)远离滑轨(317)的一端嵌入于浮力触发组(33)底端内部且电连接。
6.根据权利要求1所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述手控按压装置(32)包括复位弹簧(321)、残留刮刀(322)、衔接安装块(323)、可挤出网格(324)、衔接受力杆(325)、固定拉环(326)，所述复位弹簧(321)安装于两个残留刮刀(322)之间，所述衔接安装块(323)垂直焊接于残留刮刀(322)顶端，所述衔接受力杆(325)水平一端与衔接安装块(323)相连接，所述可挤出网格(324)两端与固定拉环(326)相连接。
7.根据权利要求1或5所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述浮力触发组(33)包括PTC加热板(331)、导磁体(332)、顺滑轨(333)、移动磁体(334)、移动滑体(335)、浮体(336)，所述导磁体(332)嵌入于PTC加热板(331)侧方内部且电连接，所述移动磁体(334)垂直焊接于移动滑体(335)顶端，所述移动滑体(335)嵌入于顺滑轨(333)内槽且活动连接，所述移动滑体(335)位于浮体(336)内部正中间，所述导热体(318)远离滑轨(317)的一端嵌入于PTC加热板(331)底端内部且电连接。
8.根据权利要求1所述的低倍消防药剂泡沫析液测定装置，其特征在于：所述手控启动装置(36)包括受力压块(361)、传动齿轮(362)、主推动齿条(363)、弹簧(364)、初置放格(365)、衔接管道(366)，所述弹簧(364)设有两个且垂直安装于受力压块(361)底端外表面偏两侧，所述主推动齿条(363)焊接于受力压块(361)底端偏两侧，所述主推动齿条(363)与传动齿轮(362)相啮合，所述衔接管道(366)呈倾斜状且一端与初置放格(365)相接通。
说明书
低倍消防药剂泡沫析液测定装置
技术领域
[0001]本发明涉及析液测定领域，尤其是涉及到一种低倍消防药剂泡沫析液测定装置。
背景技术
[0002]消防药剂是用于灭火的常见药剂，一般为泡沫灭火剂，消防泡沫灭火剂是扑救可燃易燃液体的有效灭火剂，它主要是在液体表面生成凝聚的泡沫漂浮层，起窒息和冷却作用，泡沫灭火剂分为化学泡沫、空气泡沫、氟蛋白泡沫、水成膜泡沫和抗溶性泡沫等，消防泡沫液，水成膜泡沫灭火剂又称轻水泡沫灭火剂，由氟碳表面活性剂、无氟表面活性剂(碳氯表面活性剂或硅酮表面活性剂)和改进泡沫性能的添加剂(泡沫稳定剂、抗冻剂、助溶剂以及增稠剂等)及水组成，水成膜泡沫灭火剂通过泡沫比例混合装置与水混合后，输出的泡沫混合液经泡沫产生喷射设备(泡沫产生器、泡沫发生器、泡沫喷头)产生灭火泡沫，喷射到燃烧的油面时，泡沫层析出的水分能在燃料表面形成一层封闭性很好的水膜，起到隔离燃料与空气的接触，靠泡沫和保护膜双重作用，能迅速、高效率的扑救油类火灾，消防药剂泡沫测定程序与要求较为繁琐，单凭外界对其进行操作，较容易出现错误与误差。
[0003]对于目前消防药剂泡沫的析液测定，对于其测定的过程中，程序较为繁琐，较难一步到位，且操作不当时，较容易出现测定不准确或者其他误差，测定起来较为费事。
发明内容
[0004]针对现有技术的不足，本发明是通过如下的技术方案来实现：低倍消防药剂泡沫析液测定装置，包括外界观察桶、支撑脚架、定量测定操作箱、按压控制块、输入衔接端、加厚防护层，所述支撑脚架设有四个且垂直焊接于定量测定操作箱底端外表面四个角，所述按压控制块一端嵌入于定量测定操作箱顶端内部且活动连接，所述输入衔接端与按压控制块贯穿于同一平面上，所述加厚防护层贴合于定量测定操作箱一侧外表面，所述外界观察桶安装于定量测定操作箱远离按压控制块的一端，其特征在于。
[0005]所述定量测定操作箱包括可移动承接体、手控按压装置、浮力触发组、挤压释放装置、受热推动设备、手控启动装置、防护外壳、处理测温装置，所述可移动承接体嵌入于防护外壳内部，所述手控按压装置位于可移动承接体上方且相互平行，所述浮力触发组一端嵌入于挤压释放装置内部且活动连接，所述受热推动设备安装于挤压释放装置顶端且位于正中间，所述手控启动装置贯穿于防护外壳顶端内部，所述手控启动装置一端与挤压释放装置相互接通。
[0006]作为本技术方案的进一步优化，所述受热推动设备包括衔接导热体、挤压弹簧、受热主移动块、受热滑轨、衔接推杆，所述衔接导热体呈L型结构，所述挤压弹簧垂直焊接于受热主移动块底端外表面且对称分布，所述受热主移动块嵌入于受热滑轨内槽且活动连接，所述衔接推杆垂直焊接于受热主移动块底端并且位于两个挤压弹簧之间，所述衔接推杆远离受热主移动块的一端焊接于挤压释放装置外表面，所述挤压释放装置包括助滑格、滑轮、滑槽、受力齿纹条、封闭挤压块、待挤压格，所述滑槽安装于助滑格内壁，所述滑轮嵌入于滑槽内槽且活动连接，所述滑轮设有两个且安装于受力齿纹条侧方，所述封闭挤压块嵌入于待挤压格内槽且活动连接，所述衔接推杆远离受热主移动块的一端焊接于封闭挤压块外表面且相互垂直。
[0007]作为本技术方案的进一步优化，所述处理测温装置包括助滑壳、衔接通道、可观察壳壁、析液置放格、温度感应条，所述助滑壳安装于衔接通道两侧且对称分布，所述衔接通道与下方的析液置放格相互接通，所述析液置放格嵌入于可观察壳壁内部，所述可观察壳壁顶端与助滑壳低端相焊接，所述温度感应条位于可观察壳壁内侧底部正中间，所述可移动承接体包括移动滑轮、弧形承接体、顺滑槽、衔接拉动杆、移动滑块、回位弹簧、滑轨、导热体，所述移动滑轮设有两个且焊接于弧形承接体底端偏两侧且对称分布，所述移动滑轮嵌入于顺滑槽内槽且活动连接，所述衔接拉动杆呈L型结构，所述衔接拉动杆一端焊接于移动滑块底端外表面，所述移动滑块嵌入于滑轨内槽且活动连接，所述回位弹簧水平一端焊接于移动滑块侧表面，所述回位弹簧远离移动滑块的一端焊接于滑轨内侧一端正中间，所述导热体嵌入于滑轨顶端内部，所述导热体远离滑轨的一端嵌入于浮力触发组底端内部且电连接。
[0008]作为本技术方案的进一步优化，所述手控按压装置包括复位弹簧、残留刮刀、衔接安装块、可挤出网格、衔接受力杆、固定拉环，所述复位弹簧安装于两个残留刮刀之间，所述衔接安装块垂直焊接于残留刮刀顶端，所述衔接受力杆水平一端与衔接安装块相连接，所述可挤出网格两端与固定拉环相连接。
[0009]作为本技术方案的进一步优化，所述浮力触发组包括PTC加热板、导磁体、顺滑轨、移动磁体、移动滑体、浮体，所述导磁体嵌入于PTC加热板侧方内部且电连接，所述移动磁体垂直焊接于移动滑体顶端，所述移动滑体嵌入于顺滑轨内槽且活动连接，所述移动滑体位于浮体内部正中间，所述导热体远离滑轨的一端嵌入于PTC加热板底端内部且电连接。
[0010]作为本技术方案的进一步优化，所述手控启动装置包括受力压块、传动齿轮、主推动齿条、弹簧、初置放格、衔接管道，所述弹簧设有两个且垂直安装于受力压块底端外表面偏两侧，所述主推动齿条焊接于受力压块底端偏两侧，所述主推动齿条与传动齿轮相啮合，所述衔接管道呈倾斜状且一端与初置放格相接通。
[0011]有益效果
[0012]本发明低倍消防药剂泡沫析液测定装置，将其原料放置于初置放格内，从而通过外界的力将其受力压块往下按压，从而安装在底部的主推动齿条将跟着其往下移动，从而通过齿纹推动传动齿轮旋转，其滑轮在滑槽内部移动，当其受力齿纹条移动上去后，其衔接口衔接管道将原料释放出来，当其达到一定量时，将通过浮力推动浮体带动移动滑体顺着顺滑轨往上移动，安装在顶部的移动磁体将跟着其一起移动，直至触碰到导磁体，两者接触后产生能量，从而将其PTC加热板启动，使其移动滑块受到热涨的力顺着滑轨往一侧移动，从而带动安装在底部的衔接拉动杆一起，当其衔接拉动杆移动时将拖动弧形承接体由移动滑轮在顺滑槽上滑动辅助其往一侧移动，其受热主移动块将受到热涨的力往下挤压，其往下移动时，将通过衔接推杆推动封闭挤压块往下挤压，使得待挤压格内部的原料，将通过上方的压力，由可挤出网格往下挤出，当其有所残留于上方时，通过外界的力将其衔接受力杆往下按压，使其内部的残留刮刀将跟着其往下移动，从而将其助滑壳内壁的残留，往下刮送。
[0013]基于现有技术而言，本发明采用能够将其输入于内部时，通过外界将其挤入内部，当其达到所需的量时，将触发内部的设备，将其进行挤压释放，让其流至底部可观察的桶内，在其内部进行观察量的多少与其的温度。
附图说明
[0014]通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

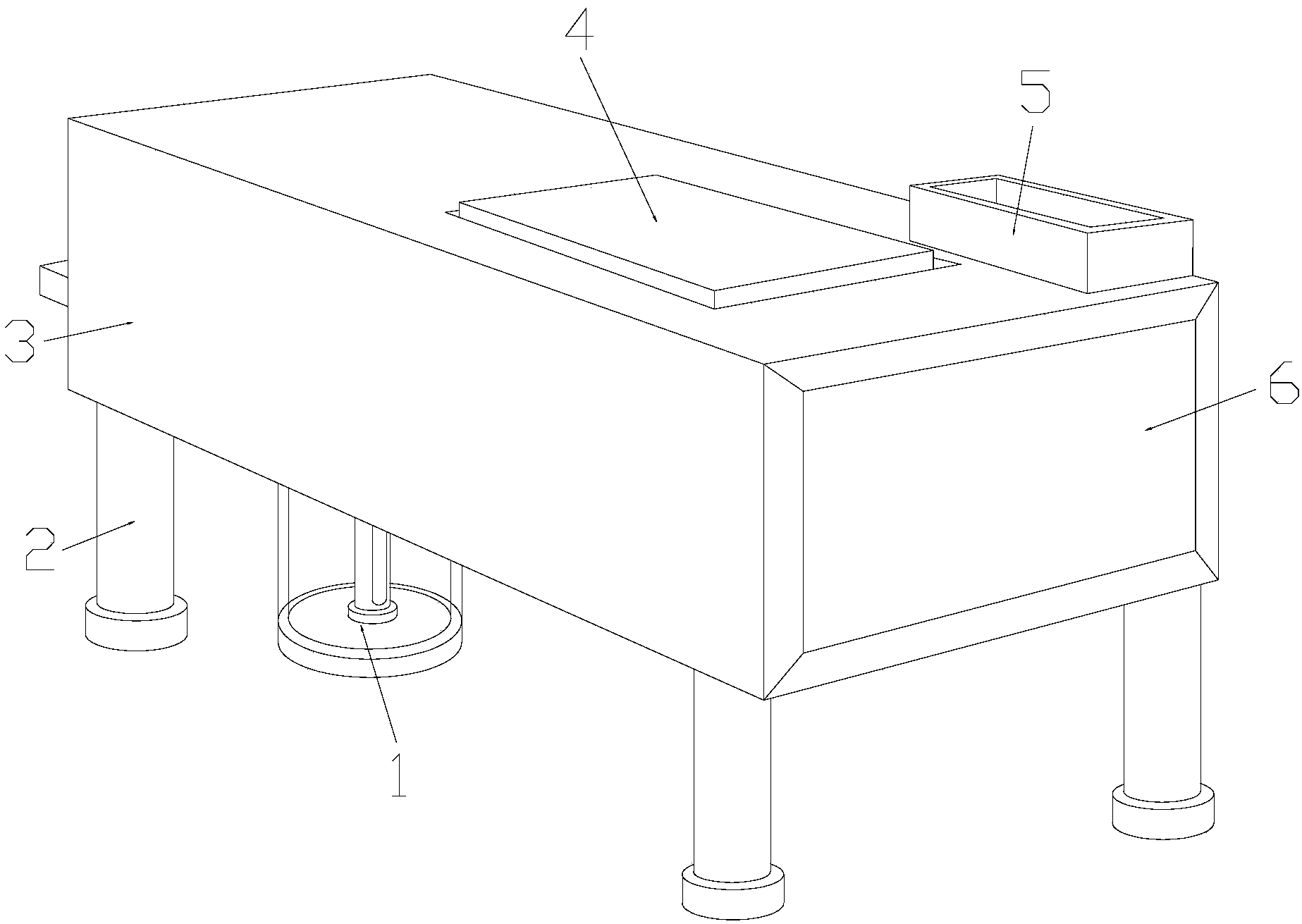

[0015]图1为本发明低倍消防药剂泡沫析液测定装置的结构示意图。
[0016]图2为本发明定量测定操作箱的内部结构示意图图一。
[0017]图3为本发明定量测定操作箱的内部结构示意图图二。
[0018]图4为本发明定量测定操作箱工作状态的内部结构示意图。
[0019]图中：外界观察桶-1、支撑脚架-2、定量测定操作箱-3、按压控制块-4、输入衔接端-5、加厚防护层-6、可移动承接体-31、手控按压装置-32、浮力触发组-33、挤压释放装置-34、受热推动设备-35、手控启动装置-36、防护外壳-37、处理测温装置-38、衔接导热体-351、挤压弹簧-352、受热主移动块-353、受热滑轨-354、衔接推杆-355、助滑格-341、滑轮-342、滑槽-343、受力齿纹条-344、封闭挤压块-345、待挤压格-346、助滑壳-381、衔接通道-382、可观察壳壁-383、析液置放格-384、温度感应条-385、移动滑轮-311、弧形承接体-312、顺滑槽-313、衔接拉动杆-314、移动滑块-315、回位弹簧-316、滑轨-317、导热体-318、复位弹簧-321、残留刮刀-322、衔接安装块-323、可挤出网格-324、衔接受力杆-325、固定拉环-326、PTC加热板-331、导磁体-332、顺滑轨-333、移动磁体-334、移动滑体-335、浮体-336、受力压块-361、传动齿轮-362、主推动齿条-363、弹簧-364、初置放格-365、衔接管道-366。
具体实施方式
[0020]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
[0021]实施例
[0022]请参阅图1-图4，本发明提供低倍消防药剂泡沫析液测定装置，包括外界观察桶1、支撑脚架2、定量测定操作箱3、按压控制块4、输入衔接端5、加厚防护层6，所述支撑脚架2设有四个且垂直焊接于定量测定操作箱3底端外表面四个角，所述按压控制块4一端嵌入于定量测定操作箱3顶端内部且活动连接，所述输入衔接端5与按压控制块4贯穿于同一平面上，所述加厚防护层6贴合于定量测定操作箱3一侧外表面，所述外界观察桶1安装于定量测定操作箱3远离按压控制块4的一端，其特征在于。
[0023]所述定量测定操作箱3包括可移动承接体31、手控按压装置32、浮力触发组33、挤压释放装置34、受热推动设备35、手控启动装置36、防护外壳37、处理测温装置38，所述可移动承接体31嵌入于防护外壳37内部，所述手控按压装置32位于可移动承接体31上方且相互平行，所述浮力触发组33一端嵌入于挤压释放装置34内部且活动连接，所述受热推动设备35安装于挤压释放装置34顶端且位于正中间，所述手控启动装置36贯穿于防护外壳37顶端内部，所述手控启动装置36一端与挤压释放装置34相互接通。
[0024]所述受热推动设备35包括衔接导热体351、挤压弹簧352、受热主移动块353、受热滑轨354、衔接推杆355，所述衔接导热体351呈L型结构，所述挤压弹簧352垂直焊接于受热主移动块353底端外表面且对称分布，所述受热主移动块353嵌入于受热滑轨354内槽且活动连接，所述衔接推杆355垂直焊接于受热主移动块353底端并且位于两个挤压弹簧352之间，所述衔接推杆355远离受热主移动块353的一端焊接于挤压释放装置34外表面，所述挤压释放装置34包括助滑格341、滑轮342、滑槽343、受力齿纹条344、封闭挤压块345、待挤压格346，所述滑槽343安装于助滑格341内壁，所述滑轮342嵌入于滑槽343内槽且活动连接，所述滑轮342设有两个且安装于受力齿纹条344侧方，所述封闭挤压块345嵌入于待挤压格346内槽且活动连接，所述衔接推杆355远离受热主移动块353的一端焊接于封闭挤压块345外表面且相互垂直。
[0025]所述处理测温装置38包括助滑壳381、衔接通道382、可观察壳壁383、析液置放格384、温度感应条385，所述助滑壳381安装于衔接通道382两侧且对称分布，所述衔接通道382与下方的析液置放格384相互接通，所述析液置放格384嵌入于可观察壳壁383内部，所述可观察壳壁383顶端与助滑壳381低端相焊接，所述温度感应条385位于可观察壳壁383内侧底部正中间，所述可移动承接体31包括移动滑轮311、弧形承接体312、顺滑槽313、衔接拉动杆314、移动滑块315、回位弹簧316、滑轨317、导热体318，所述移动滑轮311设有两个且焊接于弧形承接体312底端偏两侧且对称分布，所述移动滑轮311嵌入于顺滑槽313内槽且活动连接，所述衔接拉动杆314呈L型结构，所述衔接拉动杆314一端焊接于移动滑块315底端外表面，所述移动滑块315嵌入于滑轨317内槽且活动连接，所述回位弹簧316水平一端焊接于移动滑块315侧表面，所述回位弹簧316远离移动滑块315的一端焊接于滑轨317内侧一端正中间，所述导热体318嵌入于滑轨317顶端内部，所述导热体318远离滑轨317的一端嵌入于浮力触发组33底端内部且电连接。
[0026]所述手控按压装置32包括复位弹簧321、残留刮刀322、衔接安装块323、可挤出网格324、衔接受力杆325、固定拉环326，所述复位弹簧321安装于两个残留刮刀322之间，所述衔接安装块323垂直焊接于残留刮刀322顶端，所述衔接受力杆325水平一端与衔接安装块323相连接，所述可挤出网格324两端与固定拉环326相连接。
[0027]所述浮力触发组33包括PTC加热板331、导磁体332、顺滑轨333、移动磁体334、移动滑体335、浮体336，所述导磁体332嵌入于PTC加热板331侧方内部且电连接，所述移动磁体334垂直焊接于移动滑体335顶端，所述移动滑体335嵌入于顺滑轨333内槽且活动连接，所述移动滑体335位于浮体336内部正中间，所述导热体318远离滑轨317的一端嵌入于PTC加热板331底端内部且电连接。
[0028]所述手控启动装置36包括受力压块361、传动齿轮362、主推动齿条363、弹簧364、初置放格365、衔接管道366，所述弹簧364设有两个且垂直安装于受力压块361底端外表面偏两侧，所述主推动齿条363焊接于受力压块361底端偏两侧，所述主推动齿条363与传动齿轮362相啮合，所述衔接管道366呈倾斜状且一端与初置放格365相接通。
[0029]将其原料放置于初置放格365内，从而通过外界的力将其受力压块361往下按压，从而安装在底部的主推动齿条363将跟着其往下移动，从而通过齿纹推动传动齿轮362旋转，其旋转的过程中将推动受力齿纹条344往主推动齿条363的反方向移动，其滑轮342在滑槽343内部移动，当其受力齿纹条344移动上去后，其衔接口衔接管道366将原料释放出来，使其通过助滑格341流入可挤出网格324内，由弧形承接体312将其暂时承接住，当其达到一定量时，将通过浮力推动浮体336带动移动滑体335顺着顺滑轨333往上移动，安装在顶部的移动磁体334将跟着其一起移动，直至触碰到导磁体332，两者接触后产生能量，从而将其PTC加热板331启动，开始加热，通过将其热能通过导热体318导入滑轨317内，使其移动滑块315受到热涨的力顺着滑轨317往一侧移动，从而带动安装在底部的衔接拉动杆314一起，当其衔接拉动杆314移动时将拖动弧形承接体312由移动滑轮311在顺滑槽313上滑动辅助其往一侧移动，当PTC加热板331将热能通过衔接导热体351导入受热滑轨354内部时，其受热主移动块353将受到热涨的力往下挤压，其往下移动时，将通过衔接推杆355推动封闭挤压块345往下挤压，使得待挤压格346内部的原料，将通过上方的压力，由可挤出网格324往下挤出，变成液体，通过助滑壳381滑入析液置放格384内，通过温度感应条385对其内部的液体进行测温，当其有所残留于上方时，通过外界的力将其衔接受力杆325往下按压，使其内部的残留刮刀322将跟着其往下移动，从而将其助滑壳381内壁的残留，往下刮送。
[0030]本发明所述的PTC加热板331又叫PTC加热器，采用PTC陶瓷发热元件与铝管组成，该类型PTC发热体有热阻小、换热效率高的优点，是一种自动恒温、省电的电加热器，突出特点在于安全性能上，任何应用情况下均不会产生如电热管类加热器的表面“发红”现象，从而引起烫伤，火灾等安全隐患，所述复位弹簧321是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，亦作“弹簧”，一般用弹簧钢制成，弹簧的种类复杂多样，按形状分，主要有螺旋弹簧、涡卷弹簧、板弹簧、异型弹簧等。
[0031]本发明解决的问题是对于目前消防药剂泡沫的析液测定，对于其测定的过程中，程序较为繁琐，较难一步到位，且操作不当时，较容易出现测定不准确或者其他误差，测定起来较为费事，本发明通过上述部件的互相组合，本发明采用能够将其输入于内部时，通过外界将其挤入内部，当其达到所需的量时，将触发内部的设备，将其进行挤压释放，让其流至底部可观察的桶内，在其内部进行观察量的多少与其的温度。
[0032]以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
[0033]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
