一种减少重叠纹路干扰的生物识别特征辨识装置

价格¥0.00 /元

详情

摘要

本发明公开了一种减少重叠纹路干扰的生物识别特征辨识装置,其结构包括:识别模块、后壳、数据输出接口、面板、显示屏、控制按键,识别模块嵌套在面板前端靠右侧凹槽内,显示屏安设在在控制按键的顶部,并且与面板处于同一平面,后壳的右侧矩形凹槽与数据输出接口外部壳体紧密贴合,后壳通过螺栓与面板四周的螺纹柱相固定综上,本发明改进后通过对按压板表面干扰因素进行定时清理,并在清理后辅以抗汗液以及指纹的喷剂,避免了长期使用造成的按压板表面磨损,同时提高与指纹接触的贴合度,进一步改善识别效率。

权利要求

1.一种减少重叠纹路干扰的生物识别特征辨识装置,其结构包括:识别模块(1)、后壳(2)、数据输出接口(3)、面板(4)、显示屏(5)、控制按键(6),其特征在于:所述识别模块(1)嵌套在面板(4)前端靠右侧凹槽内,所述显示屏(5)安设在在控制按键(6)的顶部,并且与面板(4)处于同一平面,所述后壳(2)的右侧矩形凹槽与数据输出接口(3)外部壳体紧密贴合,所述后壳(2)通过螺栓与面板(4)四周的螺纹柱相固定,所述识别模块(1)内部电路通过导线与后壳(2)内的电路板相连接;所述识别模块(1)其内部结构包括:修涂机构(11)、按压盖板(12)、光学模组(13)、支撑外壳(14)、集成束(15),所述修涂机构(11)垂直固定在按压盖板(12)的顶部,所述按压盖板(12)固定在光学模组(13)的上方,并且与内部的三棱镜上表面相互平行,所述光学模组(13)通过螺丝固定在支撑外壳(14)的内部,所述集成束(15)圈环嵌套在支撑外壳(14)的底部,并且电路分支与修涂机构(11)内部元件相连接。

2.根据权利要求1所述的一种减少重叠纹路干扰的生物识别特征辨识装置,其特征在于:所述修涂机构(1)由复合扫头(111)、指架(112)、限位顶块(113)、控制盒(114)、喷头(115)组成,所述复合扫头(111)固定在指架(112)的单侧并且水平固定在按压盖板(12)的上端,所述限位顶块(113)平齐的表壁通过胶连接固定在指架(112)内部的垂直平面中心,所述控制盒(114)固定在指架(112)的左侧,且内部导线与喷头(115)的线圈相固定。

3.根据权利要求2所述的一种减少重叠纹路干扰的生物识别特征辨识装置,其特征在于:所述修涂机构(11)由分页板(1111)、连杆(1112)、防护壳板(1113)、恒压杆(1114)、内塞(1115)、密封轴套(1116)、驱动轴(1117)、线性盒(1118)组成,所述分页板(1111)固定在防护壳板(1113)的底部并且顶部的表壁与连杆(1112)左侧的活动耳相连接,所述防护壳板(1113)焊接固定在恒压杆(1114)的左侧,所述恒压杆(1114)的内壁与内塞(1115)紧密贴合,所述内塞(1115)底部与连杆(1112)的上活动耳相固定,所述驱动轴(1117)安设在线性盒(1118)的内部并且与密封轴套(1116)的轴心呈一直线。

4.根据权利要求3所述的一种减少重叠纹路干扰的生物识别特征辨识装置,其特征在于:所述分页板(1111)由方轴(11a)、顶杆(11b)、卡位圈环(11c)、刮页(11d)组成,所述方轴(11a)与顶杆(11b)顶部的矩形块表面相贴合,所述卡位圈环(11c)安设在顶杆(11b)的中部,所述顶杆(11b)垂直固定在刮页(11d)的顶部并且与其形成一体结构。

5.根据权利要求2所述的一种减少重叠纹路干扰的生物识别特征辨识装置,其特征在于:所述喷头(115)由一号线圈(1151)、均液板(1152)、二号线圈(1153)、永磁块(1154)、连液腔(1155)组成,所述一号线圈(1151)紧贴均液板(1152)顶部的表壁,所述二号线圈(1153)衔铁的表面与永磁块(1154)紧密贴合,所述连液腔(1155)与均液板(1152)内部相通。

6.根据权利要求5所述的一种减少重叠纹路干扰的生物识别特征辨识装置,其特征在于:所述连液腔(1155)内部填充的液体为疏油层喷涂液。

说明书

一种减少重叠纹路干扰的生物识别特征辨识装置

技术领域

[0001]本发明涉及一种生物特征辨识装置,特别的,是一种减少重叠纹路干扰的生物识别特征辨识装置。

背景技术

[0002]光学指纹识别主要是光反射的接受通过比较不同指纹的细节特征点来进行鉴别,能够很好的应对由于大家手指按压过程中纹路扭动所产生的纹路不清晰等一些问题,但是有时候出现一些识别失败需要重复按压指纹进行识别的问题:一些人由于手指纹路较浅,光电指纹发射的光线反馈不明显,无法快速从指纹库中识别出合适的对象,需要重复进行识别直至匹配才能够打卡成功,并且由于秋冬季节皮肤干燥的情况下这个问题特别明显。

发明内容

[0003]针对上述问题,本发明提供一种减少重叠纹路干扰的生物识别特征辨识装置。

[0004]为了实现上述目的,本发明是通过如下的技术方案来实现:一种减少重叠纹路干扰的生物识别特征辨识装置,其结构包括:识别模块、后壳、数据输出接口、面板、显示屏、控制按键,所述识别模块嵌套在面板前端靠右侧凹槽内,所述显示屏安设在在控制按键的顶部,并且与面板处于同一平面,所述后壳的右侧矩形凹槽与数据输出接口外部壳体紧密贴合,所述后壳通过螺栓与面板四周的螺纹柱相固定,所述识别模块内部电路通过导线与后壳内的电路板相连接,所述识别模块其内部结构包括:修涂机构、按压盖板、光学模组、支撑外壳、集成束,所述修涂机构垂直固定在按压盖板的顶部,所述按压盖板固定在光学模组的上方,并且与内部的三棱镜上表面相互平行,所述光学模组通过螺丝固定在支撑外壳的内部,所述集成束圈环嵌套在支撑外壳的底部,并且电路分支与修涂机构内部元件相连接。

[0005]作为本发明的进一步改进,所述修涂机构由复合扫头、指架、限位顶块、控制盒、喷头组成,所述复合扫头固定在指架的单侧并且水平固定在按压盖板的上端,所述限位顶块平齐的表壁通过胶连接固定在指架内部的垂直平面中心,所述控制盒固定在指架的左侧,且内部导线与喷头的线圈相固定。

[0006]作为本发明的进一步改进,所述修涂机构由分页板、连杆、防护壳板、恒压杆、内塞、密封轴套、驱动轴、线性盒组成,所述分页板固定在防护壳板的底部并且顶部的表壁与连杆左侧的活动耳相连接,所述防护壳板焊接固定在恒压杆的左侧,所述恒压杆的内壁与内塞紧密贴合,所述内塞底部与连杆的上活动耳相固定,所述驱动轴安设在线性盒的内部并且与密封轴套的轴心呈一直线。

[0007]作为本发明的进一步改进,所述分页板由方轴、顶杆、卡位圈环、刮页组成,所述方轴与顶杆顶部的矩形块表面相贴合,所述卡位圈环安设在顶杆的中部,所述顶杆垂直固定在刮页的顶部并且与其形成一体结构。。

[0008]作为本发明的进一步改进,所述喷头由一号线圈、均液板、二号线圈、永磁块、连液腔组成,所述一号线圈紧贴均液板顶部的表壁,所述二号线圈衔铁的表面与永磁块紧密贴合,所述连液腔与均液板内部相通。

[0009]作为本发明的进一步改进,所述连液腔内部填充的液体为疏油层喷涂液。

[0010]作为本发明的进一步改进,所述方轴为固定模式,连杆绕其轴心旋转。

[0011]作为本发明的进一步改进,所述刮页内部为中空,并且两侧设有卡块。

[0012]作为本发明的进一步改进,所述均液板出液孔为两端交叉式分布。

[0013]本发明的有益效果是:通过改进本发明通过刮页对按压盖板残留的指纹以及汗液定期进行刮除,然后顶部的均液板喷涂疏油层液,使按压盖板定期形成一层抗指纹的薄膜,并且由于与按压盖板存在液体介质会使指纹与其更加的贴合,对于指纹较浅的人员能够提高对其指纹的识别率。

[0014]综上所述,本发明改进后通过对按压板表面干扰因素进行定时清理,并在清理后辅以抗汗液以及指纹的喷剂,避免了长期使用造成的按压板表面磨损,同时提高与指纹接触的贴合度,进一步改善识别效率。

附图说明

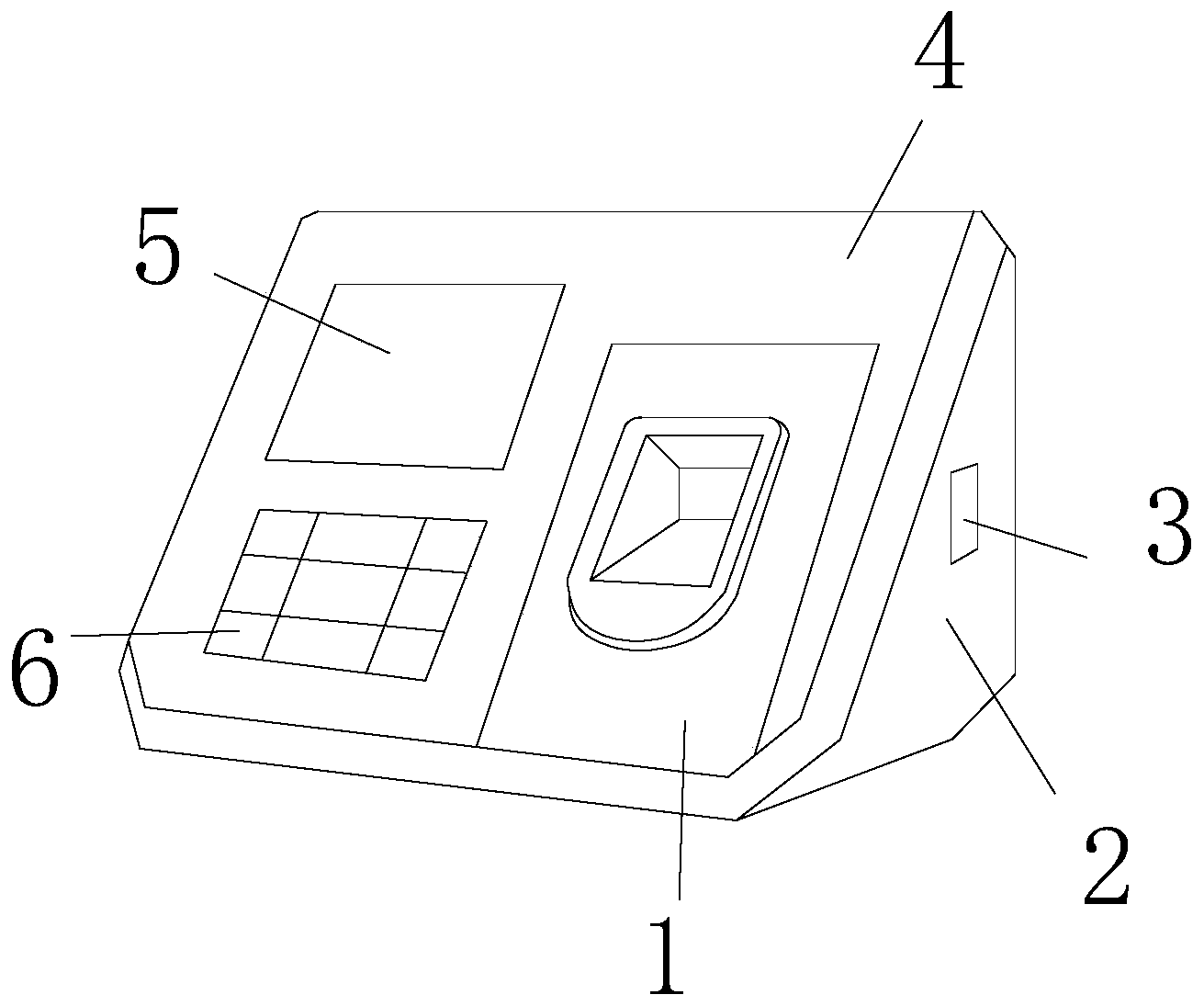

[0015]图1为本发明一种减少重叠纹路干扰的生物识别特征辨识装置的结构示意图。

[0016]图2为本发明识别模块的结构示意图。

[0017]图3为本发明修涂机构的结构示意图。

[0018]图4为本发明复合扫头的侧视结构示意图。

[0019]图5为本发明刮页的放大结构示意图。

[0020]图6为本发明喷头的结构示意图。

[0021]图7为本发明喷头与按压盖板的位置结构示意图。

[0022]图8为本发明复合扫头的动作示意图。

[0023]图9为本发明复合扫头与按压盖板的立体机构示意图。

[0024]图中:识别模块-1、后壳-2、数据输出接口-3、面板-4、显示屏-5、控制按键-6、修涂机构-11、按压盖板-12、光学模组-13、支撑外壳-14、集成束-15、复合扫头-111、指架-112、限位顶块-113、控制盒-114、喷头-115、分页板-1111、连杆-1112、防护壳板-1113、恒压杆-1114、内塞-1115、密封轴套-1116、驱动轴-1117、线性盒-1118、方轴-11a、顶杆-11b、卡位圈环-11c、刮页-11d、一号线圈-1151、均液板-1152、二号线圈-1153、永磁块-1154、连液腔-1155。

具体实施方式

[0025]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,图1~图9示意性的显示了本发明实施方式的识别模块的结构,下面结合具体实施方式,进一步阐述本发明。

实施例

[0026]如图1-图9所示,本发明提供一种减少重叠纹路干扰的生物识别特征辨识装置,其结构包括:识别模块1、后壳2、数据输出接口3、面板4、显示屏5、控制按键6,所述识别模块1嵌套在面板4前端靠右侧凹槽内,所述显示屏5安设在在控制按键6的顶部,并且与面板4处于同一平面,所述后壳2的右侧矩形凹槽与数据输出接口3外部壳体紧密贴合,所述后壳2通过螺栓与面板4四周的螺纹柱相固定,所述识别模块1内部电路通过导线与后壳2内的电路板相连接,所述识别模块1其内部结构包括:修涂机构11、按压盖板12、光学模组13、支撑外壳14、集成束15,所述修涂机构11垂直固定在按压盖板12的顶部,所述按压盖板12固定在光学模组13的上方,并且与内部的三棱镜上表面相互平行,所述光学模组13通过螺丝固定在支撑外壳14的内部,所述集成束15圈环嵌套在支撑外壳14的底部,并且电路分支与修涂机构11内部元件相连接,上述的集成束15内设有一条输液管,连接修涂机构11进行液体的传输。

[0027]作为本发明的进一步改进,所述修涂机构1由复合扫头111、指架112、限位顶块113、控制盒114、喷头115组成,所述复合扫头111固定在指架112的单侧并且水平固定在按压盖板12的上端,所述限位顶块113平齐的表壁通过胶连接固定在指架112内部的垂直平面中心,所述控制盒114固定在指架112的左侧,且内部导线与喷头115的线圈相固定。

[0028]作为本发明的进一步改进,所述修涂机构11由分页板1111、连杆1112、防护壳板1113、恒压杆1114、内塞1115、密封轴套1116、驱动轴1117、线性盒1118组成,所述分页板1111固定在防护壳板1113的底部并且顶部的表壁与连杆1112左侧的活动耳相连接,所述防护壳板1113焊接固定在恒压杆1114的左侧,所述恒压杆1114的内壁与内塞1115紧密贴合,所述内塞1115底部与连杆1112的上活动耳相固定,所述驱动轴1117安设在线性盒1118的内部并且与密封轴套1116的轴心呈一直线,上述的内塞1115固定在恒压杆1114内通过驱动轴1117的移动改变气体的压力进而实现移动,由于动作相对缓慢能够避免内塞1115移动过快而使底部连杆1112出现故障的情况。

[0029]作为本发明的进一步改进,所述分页板1111由方轴11a、顶杆11b、卡位圈环11c、刮页11d组成,所述方轴11a与顶杆11b顶部的矩形块表面相贴合,所述卡位圈环11c安设在顶杆11b的中部,所述顶杆11b垂直固定在刮页11d的顶部并且与其形成一体结构,上述的刮页11d底部设有多个端头,且呈斜角,避免与按压盖板12摩擦力过大,并且能够多个对其表面进行清理避免留下纹路造成多层指纹重叠影响指纹识别。

[0030]作为本发明的进一步改进,所述喷头115由一号线圈1151、均液板1152、二号线圈1153、永磁块1154、连液腔1155组成,所述一号线圈1151紧贴均液板1152顶部的表壁,所述二号线圈1153衔铁的表面与永磁块1154紧密贴合,所述连液腔1155与均液板1152内部相通。

[0031]作为本发明的进一步改进,所述连液腔1155内部填充的液体为疏油层喷涂液,疏油层喷涂液能够保持玻璃板一段时间内不产生指纹以及残留油污。

[0032]作为本发明的进一步改进,所述方轴11a为固定模式,连杆1112绕其轴心旋转,连杆1112在绕轴旋转的时候就能够产生向外顶升的力量,挤压刮页11d。

[0033]作为本发明的进一步改进,所述刮页11d内部为中空,并且两侧设有卡块,此设计能够使其更好的进行拔插更换。

[0034]作为本发明的进一步改进,所述均液板1152出液孔为两端交叉式分布,使其散液更加的均匀,同时更节省涂料,也避免了由于喷头相对造成液体间的喷溅。

[0035]工作原理:安装过程中识别模块1与显示屏5以及控制按键6共同安装在面板4的预留孔位内,然后面板4在将其一起固定安装在后壳2,并且内部主板通过导线相连接,并且通过数据输出接口3对内部数据进行导出。

[0036]由于手指经过指架112放置在按压盖板12长时间累积出现油污以及留下指纹污垢,多层重叠的指纹容易影响识别的精确度,因此修涂机构11会定期自动为光学模组13上端的按压盖板12进行清理。

[0037]而且修涂机构11供电以及输液都是通过集成束15进行连接,工作的过程中复合扫头111内部的分页板1111固定在防护壳板1113的底部,线性盒1118推动驱动轴1117延伸使恒压杆1114沿着密封轴套1116伸出。

[0038]且内塞1115由于气体的挤压带动连杆1112使分页板1111活动,其内部的顶杆11b二次将刮页11d挤出使其与按压盖板12接触对其表面的指纹以及由于进行刮除,当反向运动的时候分页板1111又会复位保持按压盖板12表面的清洁。

[0039]当清洁完毕后喷头115的二号线圈1153首先会产生斥力与永磁块1154分离然后使一号线圈1151接通两个吸附在一起,然后使均液板1152连接连液腔1155喷出疏油层喷液进行磨损的保护,且养护工作会设置在夜间,便于疏油层的自动固定,使保护效果更好。

[0040]以上所述实施例的各技术特征可以进行任意的组合,为使描述简洁,未对上述实施例中的各个技术特征所有可能的组合都进行描述,然而,只要这些技术特征的组合不存在矛盾,都应当认为是本说明书记载的范围。

[0041]因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
