本发明涉及取暖装置技术领域，且公开了一种可以调节旋转方向的电取暖装置，包括：壳体，所述壳体的上端活动安装有连接块，连接块的上端固定安装有盖体，所述壳体内部的下端固定安装有滑槽，所述壳体内部下端的中心轴处固定安装有固定块，固定块的外表面固定安装有连接杆，连接杆远离固定块的一端固定安装有磁极，磁极的上表面活动安装有活动杆，活动杆的上端固定安装有发热块，所述活动杆的下端贯穿并延伸至磁极的下方固定安装有滑块。通过连接杆与磁极与壳体内壁的电磁铁，利用同性磁极相互排斥的原理，有效的带动了连接杆上面的发热板转动，避免了传统用导线带动连接杆转动，导线发热板烧坏的情况。

权利要求

1.一种可以调节旋转方向的电取暖装置，包括：壳体(1)，其特征在于：所述壳体(1)的上端活动安装有连接块(2)，连接块(2)的上端固定安装有盖体(3)，壳体(1)内部的下端固定安装有滑槽(4)，壳体(1)内部下端的中心轴处固定安装有固定块(5)，固定块(5)的外表面固定安装有连接杆(6)，连接杆(6)远离固定块(5)的一端固定安装有磁极(7)，磁极(7)的上表面活动安装有活动杆(8)，活动杆(8)的上端固定安装有发热块(10)，活动杆(8)的下端贯穿并延伸至磁极(7)的下方固定安装有滑块(9)，滑块(9)靠近固定块(5)一侧的下端与滑槽(4)的内壁滑动安装，发热板(11)的上端活动安装有转动杆(11)。

2.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述转动杆(11)位于两个发热板(10)之间。

3.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述滑槽(4)与壳体(1)不位于同一圆心上。

4.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述滑槽(4)为椭圆形。

5.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述壳体(1)的内壁上固定安装有电磁铁，且其与磁极(7)位于同一水平线上，电磁铁位于壳体(1)内呈倾斜设置。

6.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述壳体(1)的上端开设有与连接块(2)相适配的活动孔。

7.根据权利要求1所述的一种可以调节旋转方向的电取暖装置，其特征在于：所述固定块(5)位于滑槽(4)的内部。

说明书

一种可以调节旋转方向的电取暖装置

技术领域

[0001]本发明涉及取暖装置技术领域，具体为一种可以调节旋转方向的电取暖装置。

背景技术

[0002]目前常用的取暖炉有燃气取暖炉和电取暖炉两种，燃气取暖炉在使用的过程中会排放大量二氧化碳，增加了环境的碳排放，不符合环保要求，已经被逐步限制生产和使用，而现有电取暖炉的结构是在炉体中部设置一根大功率的发热管，发热管外的支架上设置防护罩。

[0003]目前，现有的电取暖装置，其发热面始终只有一个朝向，若要转换加热方向，只有靠人为转动该电取暖器的前反射罩来达到转换加热方向的目的，但是在人们转动的过程中，稍加不注意，就很有可能会烫到手，威胁到了人们的使用安全。

发明内容

[0004]本发明为实现技术目的采用如下技术方案：一种可以调节旋转方向的电取暖装置，包括：壳体，所述壳体的上端活动安装有连接块，连接块的上端固定安装有盖体，所述壳体内部的下端固定安装有滑槽，所述壳体内部下端的中心轴处固定安装有固定块，固定块的外表面固定安装有连接杆，连接杆远离固定块的一端固定安装有磁极，磁极的上表面活动安装有活动杆，活动杆的上端固定安装有发热块，所述活动杆的下端贯穿并延伸至磁极的下方固定安装有滑块，滑块靠近固定块一侧的下端与滑槽的内壁滑动安装，所述发热板的上端活动安装有转动杆。

[0005]进一步的，所述转动杆位于两个发热板之间。

[0006]进一步的，所述滑槽与壳体不位于同一圆心上。

[0007]进一步的，所述滑槽为椭圆形，主要是为了滑块在滑槽内运动，会随着滑槽的弧度而改变一定的角度，

[0008]进一步的，所述壳体内壁的两侧固定安装有电磁铁，且其与磁极位于同一水平线上，电磁铁位于壳体内呈倾斜设置，主要是为能够使磁极能够带动连接杆转动。

[0009]进一步的，所述壳体的上端开设有与连接块相适配的活动孔，主要是为了方便拆卸连接块的。

[0010]进一步的，所述固定块位于滑槽的内部。

[0011]本发明具备以下有益效果：

[0012]1、该可以调节旋转方向的电取暖装置，通过滑槽、固定块、连接杆、磁极、活动杆与滑块的配合使用，可以有效的保证壳发热板在不同方位进行不同角度的变换，使热能的利用最大化，不需要人为的手动调整角度，防止了使用人员被烫伤，保护了人们的使用安全。

[0013]2、该可以调节旋转方向的电取暖装置，通过连接杆与磁极与壳体内壁的电磁铁，通过同性磁极相互排斥的原理，有效的带动了连接杆上面的发热板转动，避免了传统结构中用导线带动连接杆转动，导线发热板烧坏的情况。

附图说明

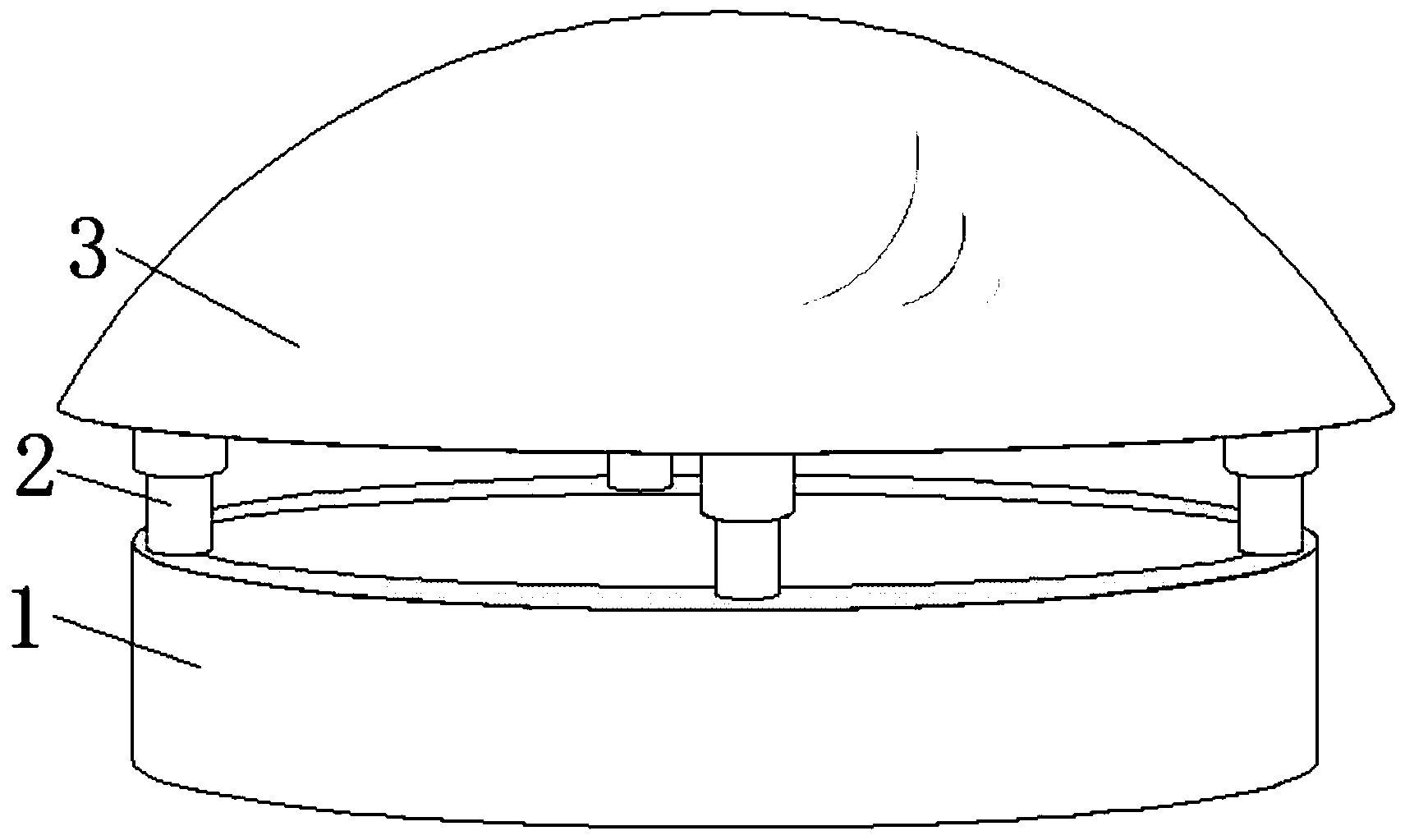

[0014]图1为本发明立体结构示意图。

[0015]图2为本发明壳体俯视结构示意图。

[0016]图3为本发明壳体正面剖视结构示意图。

[0017]图中：1壳体、2连接块、3盖体、4滑槽、5固定块、6连接杆、7磁极、8活动杆、9滑块、10发热板、11转动杆。

具体实施方式

[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0019]请参阅图1-3，一种可以调节旋转方向的电取暖装置，包括：壳体1，壳体1的上端活动安装有连接块2，壳体1内壁的两侧固定安装有电磁铁，且其与磁极7位于同一水平线上，电磁铁位于壳体1内呈倾斜设置，主要是为能够使磁极7能够带动连接杆6转动，连接块2的上端固定安装有盖体3，壳体1内部的下端固定安装有滑槽4，滑槽4与壳体1不位于同一圆心上，壳体1内部下端的中心轴处固定安装有固定块5，固定块5的外表面固定安装有连接杆6，连接杆6远离固定块5的一端固定安装有磁极7。

[0020]其中，通过连接杆6与磁极7与壳体1内壁的电磁铁，通过同性磁极相互排斥的原理，有效的带动了连接杆6上面的发热板10转动，避免传统用导线带动连接杆6转动，导线被发热板10烧坏的情况。

[0021]磁极7的上表面活动安装有活动杆8，活动杆8的上端固定安装有发热块10，活动杆8的下端贯穿并延伸至磁极7的下方固定安装有滑块9，滑块9靠近固定块5一侧的下端与滑槽4的内壁滑动安装，发热板11的上端活动安装有转动杆11，转动杆11位于两个发热板10之间。

[0022]其中，滑槽4为椭圆形，主要是为了滑块9在滑槽4内运动，会随着滑槽4的弧度而改变一定的角度，

[0023]其中，壳体1的上端开设有与连接块2相适配的活动孔，主要是为了方便拆卸连接块2的。

[0024]其中，固定块5位于滑槽4的内部。

[0025]其中，通过滑槽4、固定块5、连接6杆、磁极7、活动杆8与滑块9的配合使用，可以有效的保证壳发热板10在不同方位，不同角度的变换，使热能的利用最大化，不需要人为的手动调整角度，防止了使用人员的烫伤，保护了人们的使用安全。

[0026]在使用时，通过接通电源，使壳体1内壁的电磁铁产生磁性，将磁极7排斥，形成了磁极7带动了连接杆6顺时针转动，由于滑块9沿着滑槽4内的弧度运动，连接杆6的长度不变，活动杆8至滑块9之间的距离不变，在连接杆6转动的过程中，滑块9在滑槽4内滑动，连接杆6就会同步做圆周运动，因为滑槽4与连接杆6是偏心的，在整个的运动过程中，滑块9在滑槽4内运动，会随着滑槽4的弧度而改变一定的角度，就会带动活动杆8同步运动改变一定的角度，由于固定杆8与发热板10是固定安装的，所以固定杆8转动一定的角度也会带动发热板10转动一定的角度，从而实现发热板10调整角度的目的。

[0027]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
