本发明公开了一种食物垃圾处理台,其结构包括垃圾处理台结构、承重脚架、防滑垫、固定板、锁具、把手、箱门、支撑箱体、铰链、水龙头、水龙头开关、水龙头旋转座,承重脚架底部与防滑垫内部相贴合,承重脚架顶部与支撑箱体底部通过螺丝固定连接,承重脚架与防滑垫底部相互垂直,支撑箱体为中空的长方体结构,固定板外壁与支撑箱体前端相焊接,本发明一种食物垃圾处理台,结构上设有垃圾处理台结构,二次绞碎使食物垃圾被充分碎裂,配合废水,即可将食物垃圾完美处理,送入下水道,研磨充分不会出现排水管堵塞现象,降低后期疏通工作的发生。

权利要求

1.一种食物垃圾处理台,其结构包括垃圾处理台结构(1)、承重脚架(2)、防滑垫(3)、固定板(4)、锁具(5)、把手(6)、箱门(7)、支撑箱体(8)、铰链(9)、水龙头(10)、水龙头开关(11)、水龙头旋转座(12),所述承重脚架(2)底部与防滑垫(3)内部相贴合,所述承重脚架(2)顶部与支撑箱体(8)底部通过螺丝固定连接,所述承重脚架(2)与防滑垫(3)底部相互垂直,所述支撑箱体(8)为中空的长方体结构,所述固定板(4)外壁与支撑箱体(8)前端相焊接,其特征在于:所述支撑箱体(8)前端与箱门(7)外壁为间隙配合,所述箱门(7)右端与支撑箱体(8)前端右侧通过铰链(9)相连接,所述箱门(7)内部与锁具(5)后端通过螺丝固定连接,所述箱门(7)左端与固定板(4)右端通过锁具(5)相连接,所述把手(6)后端与箱门(7)前端采用卡槽相连接,所述水龙头旋转座(12)顶部与水龙头开关(11)底部为机械连接,所述水龙头旋转座(12)中端与水龙头(10)侧端为一体化结构,所述支撑箱体(8)顶部与垃圾处理台结构(1)底部相黏合,所述水龙头旋转座(12)底部与垃圾处理台结构(1)顶部为活动连接;所述垃圾处理台结构(1)由废水处理器结构(101)、食物垃圾处理器结构(102)、防堵塞开关结构(103)、外框架(104)组成,所述外框架(104)顶部与水龙头旋转座(12)底部通过旋杆相连接,所述外框架(104)外壁与支撑箱体(8)内壁相贴合,所述防堵塞开关结构(103)顶部与外框架(104)内壁顶端相黏合,所述废水处理器结构(101)左端与外框架(104)内部左端固定连接,所述食物垃圾处理器结构(102)右端与外框架(104)内部右端相贴合;所述废水处理器结构(101)由伞齿轮(10101)、轴承(10102)、齿轮连杆(10103)、进水槽(10104)、连接管(10105)、第一连接齿轮(10106)、搅拌器齿轮(10107)、搅拌器(10108)、搅拌水箱(10109)、水管(10110)、第一直齿轮(10111)、排渣滚筒(10112)、污水过滤层(10113)、过滤漏斗(10114)、集物箱(10115)、排污出口管(10116)、排渣管(10117)组成;所述伞齿轮(10101)左端与搅拌器齿轮(10107)右端通过齿轮连杆(10103)相连接,所述齿轮连杆(10103)中端与轴承(10102)内环相贯通,所述进水槽(10104)顶部与外框架(104)顶部相焊接,所述搅拌水箱(10109)顶部左端与进水槽(10104)底部右端通过连接管(10105)相连接,所述搅拌器齿轮(10107)中端与搅拌器(10108)中端相焊接,所述搅拌水箱(10109)左端与外框架(104)通过固定杆相连接,所述过滤漏斗(10114)上端左侧与搅拌水箱(10109)上端右侧通过水管(10110)相连接,所述第一直齿轮(10111)底部与排渣滚筒(10112)右端通过直齿轮传动连接,所述排渣滚筒(10112)左端与过滤漏斗(10114)内部左端为活动连接,所述污水过滤层(10113)顶部与排渣滚筒(10112)底部相贴合,所述污水过滤层(10113)左右两端与过滤漏斗(10114)内壁采用卡槽配合连接,所述集物箱(10115)上端左侧与过滤漏斗(10114)底部相焊接,所述排污出口管(10116)右端与集物箱(10115)左端相贯通,所述排污出口管(10116)左侧外壁与外框架(104)下端左侧相贴合,所述第一连接齿轮(10106)左端与搅拌器齿轮(10107)右端为斜齿轮传动连接,所述过滤漏斗(10114)右端与排渣管(10117)左端固定连接,所述污水过滤层(10113)顶部右端与排渣管(10117)左端下侧相贴合。

2.根据权利要求1所述的一种食物垃圾处理台,其特征在于:所述食物垃圾处理器结构(102)由食物承接槽(10201)、搅碎器外框架(10202)、凸块(10203)、搅碎刀盘(10204)、第一过滤层(10205)、清渣连接管(10206)、研磨滚筒(10207)、第二过滤层(10208)、风扇(10209)、风扇齿轮(10210)、第一皮带(10211)、直齿轮(10212)、双向电机(10213)、风扇滤网(10214)、斜齿轮(10215)、从动齿轮(10216)、排污管(10217)、研磨箱(10218)组成。

3.根据权利要求2所述的一种食物垃圾处理台,其特征在于:所述食物承接槽(10201)顶部与外框架(104)顶部相焊接,所述食物承接槽(10201)底部与搅碎器外框架(10202)顶部通过连接水管相连接,所述凸块(10203)底部与搅碎刀盘(10204)顶部为一体化结构,所述从动齿轮(10216)顶部与研磨滚筒(10207)中端通过连杆相连接,所述搅碎刀盘(10204)外壁与第一过滤层(10205)外壁为间隙配合,所述第一过滤层(10205)上下两端与搅碎器外框架(10202)内壁相黏合,所述第一过滤层(10205)内壁与清渣连接管(10206)上端相贴合,所述清渣连接管(10206)底部与研磨箱(10218)顶部侧端相贯通,所述研磨滚筒(10207)底部与第二过滤层(10208)顶部为间隙配合,所述排污管(10217)顶部与研磨箱(10218)底部通过第二过滤层(10208)相连接,所述排污管(10217)右端与风扇滤网(10214)左端相黏合,所述风扇(10209)右端与风扇齿轮(10210)左端通过连杆相连接,所述风扇齿轮(10210)外壁与直齿轮(10212)外壁通过第一皮带(10211)相连接,所述直齿轮(10212)左端与斜齿轮(10215)右端通过双向电机(10213)相连接,所述斜齿轮(10215)左端与从动齿轮(10216)右端为斜齿轮传动连接。

4.根据权利要求1所述的一种食物垃圾处理台,其特征在于:所述防堵塞开关结构(103)由固定连接块(10301)、卡扣块(10302)、按键弹簧(10303)、按键顶杆(10304)、按键固定架(10305)、活动连接块(10306)、滑轮(10307)、电源(10308)、电机齿轮(10309)、电机(10310)、第二皮带(10311)、第一固定块(10312)、连接齿轮(10313)、短杆(10314)、铲座(10315)、T型连杆(10316)、连接杆(10317)、第二固定块(10318)、传动齿轮(10319)组成。

5.根据权利要求4所述的一种食物垃圾处理台,其特征在于:所述固定连接块(10301)侧端与按键固定架(10305)下端相黏合,所述活动连接块(10306)底部与卡扣块(10302)顶部相焊接,所述按键顶杆(10304)底部与卡扣块(10302)顶部通过按键弹簧(10303)相连接,所述按键顶杆(10304)外壁与按键固定架(10305)内壁为间隙配合,所述卡扣块(10302)底部与按键固定架(10305)底部通过按键弹簧(10303)相连接,所述活动连接块(10306)右端与电源(10308)正极通过连接线相连接,所述滑轮(10307)顶部与外框架(104)内部顶端相焊接,所述电源(10308)负极与电机(10310)右端为电连接,所述固定连接块(10301)右端与电机(10310)顶部通过连接线相连接,所述电机齿轮(10309)右端与电机(10310)左端通过连杆相连接,所述第一固定块(10312)后端与外框架(104)内部后端通过螺丝固定连接,所述连接齿轮(10313)外壁与T型连杆(10316)右端通过短杆(10314)相连接,所述T型连杆(10316)左端与第二固定块(10318)底部通过连接杆(10317)相连接,所述传动齿轮(10319)外壁与连接齿轮(10313)内环通过第二皮带(10311)相连接。

6.根据权利要求4所述的一种食物垃圾处理台,其特征在于:所述电机齿轮(10309)上下两端同时与伞齿轮(10101)底部、第一直齿轮(10111)顶部相啮合。

说明书

一种食物垃圾处理台

技术领域

[0001]本发明是一种食物垃圾处理台,属于食物垃圾处理台领域。

背景技术

[0002]随着社会的发展,我市日产垃圾2000吨。且逐年递增,专家认为,其中食物垃圾占35%以上。由此可见,我市每天至少有700多吨食物垃圾丢弃在垃圾箱内,这些场所容易招引苍蝇、蚊子、蟑螂、老鼠等害虫,繁衍病菌,产生臭味,严重地影响了人体健康和市容市貌。

[0003]但现有食物垃圾处理台处理食物垃圾时过于简便,容易遗留体积较大的食物垃圾,长期积累,容易使排水管发生堵塞,并产生连锁污染现象,对厨房卫生环境造成破坏,影响居住。

发明内容

[0004]针对现有技术存在的不足,本发明目的是提供一种食物垃圾处理台,以解决现有食物垃圾处理台处理食物垃圾时过于简便,容易遗留体积较大的食物垃圾,长期积累,容易使排水管发生堵塞,并产生连锁污染现象,对厨房卫生环境造成破坏,影响居住的问题。

[0005]为了实现上述目的,本发明是通过如下的技术方案来实现:一种食物垃圾处理台,其结构包括垃圾处理台结构、承重脚架、防滑垫、固定板、锁具、把手、箱门、支撑箱体、铰链、水龙头、水龙头开关、水龙头旋转座,所述承重脚架底部与防滑垫内部相贴合,所述承重脚架顶部与支撑箱体底部通过螺丝固定连接,所述承重脚架与防滑垫底部相互垂直,所述支撑箱体为中空的长方体结构,所述固定板外壁与支撑箱体前端相焊接,所述支撑箱体前端与箱门外壁为间隙配合,所述箱门右端与支撑箱体前端右侧通过铰链相连接,所述箱门内部与锁具后端通过螺丝固定连接,所述箱门左端与固定板右端通过锁具相连接,所述把手后端与箱门前端采用卡槽相连接,所述水龙头旋转座顶部与水龙头开关底部为机械连接,所述水龙头旋转座中端与水龙头侧端为一体化结构,所述支撑箱体顶部与垃圾处理台结构底部相黏合,所述水龙头旋转座底部与垃圾处理台结构顶部为活动连接;所述垃圾处理台结构由废水处理器结构、食物垃圾处理器结构、防堵塞开关结构、外框架组成,所述外框架顶部与水龙头旋转座底部通过旋杆相连接,所述外框架外壁与支撑箱体内壁相贴合,所述防堵塞开关结构顶部与外框架内壁顶端相黏合,所述废水处理器结构左端与外框架内部左端固定连接,所述食物垃圾处理器结构右端与外框架内部右端相贴合。

[0006]进一步地,所述废水处理器结构由伞齿轮、轴承、齿轮连杆、进水槽、连接管、第一连接齿轮、搅拌器齿轮、搅拌器、搅拌水箱、水管、第一直齿轮、排渣滚筒、污水过滤层、过滤漏斗、集物箱、排污出口管、排渣管组成。

[0007]进一步地,所述伞齿轮左端与搅拌器齿轮右端通过齿轮连杆相连接,所述齿轮连杆中端与轴承内环相贯通,所述进水槽顶部与外框架顶部相焊接,所述搅拌水箱顶部左端与进水槽底部右端通过连接管相连接,所述搅拌器齿轮中端与搅拌器中端相焊接,所述搅拌水箱左端与外框架通过固定杆相连接,所述过滤漏斗上端左侧与搅拌水箱上端右侧通过水管相连接,所述第一直齿轮底部与排渣滚筒右端通过直齿轮传动连接,所述排渣滚筒左端与过滤漏斗内部左端为活动连接,所述污水过滤层顶部与排渣滚筒底部相贴合,所述污水过滤层左右两端与过滤漏斗内壁采用卡槽配合连接,所述集物箱上端左侧与过滤漏斗底部相焊接,所述排污出口管右端与集物箱左端相贯通,所述排污出口管左侧外壁与外框架下端左侧相贴合,所述第一连接齿轮左端与搅拌器齿轮右端为斜齿轮传动连接,所述过滤漏斗右端与排渣管左端固定连接,所述污水过滤层顶部右端与排渣管左端下侧相贴合。

[0008]进一步地,所述食物垃圾处理器结构由食物承接槽、搅碎器外框架、凸块、搅碎刀盘、第一过滤层、清渣连接管、研磨滚筒、第二过滤层、风扇、风扇齿轮、第一皮带、直齿轮、双向电机、风扇滤网、斜齿轮、从动齿轮、排污管、研磨箱组成。

[0009]进一步地,所述食物承接槽顶部与外框架顶部相焊接,所述食物承接槽底部与搅碎器外框架顶部通过连接水管相连接,所述凸块底部与搅碎刀盘顶部为一体化结构,所述从动齿轮顶部与研磨滚筒中端通过连杆相连接,所述搅碎刀盘外壁与第一过滤层外壁为间隙配合,所述第一过滤层上下两端与搅碎器外框架内壁相黏合,所述第一过滤层内壁与清渣连接管上端相贴合,所述清渣连接管底部与研磨箱顶部侧端相贯通,所述研磨滚筒底部与第二过滤层顶部为间隙配合,所述排污管顶部与研磨箱底部通过第二过滤层相连接,所述排污管右端与风扇滤网左端相黏合,所述风扇右端与风扇齿轮左端通过连杆相连接,所述风扇齿轮外壁与直齿轮外壁通过第一皮带相连接,所述直齿轮左端与斜齿轮右端通过双向电机相连接,所述斜齿轮左端与从动齿轮右端为斜齿轮传动连接。

[0010]进一步地,所述防堵塞开关结构由固定连接块、卡扣块、按键弹簧、按键顶杆、按键固定架、活动连接块、滑轮、电源、电机齿轮、电机、第二皮带、第一固定块、连接齿轮、短杆、铲座、T型连杆、连接杆、第二固定块、传动齿轮组成。

[0011]进一步地,所述固定连接块侧端与按键固定架下端相黏合,所述活动连接块底部与卡扣块顶部相焊接,所述按键顶杆底部与卡扣块顶部通过按键弹簧相连接,所述按键顶杆外壁与按键固定架内壁为间隙配合,所述卡扣块底部与按键固定架底部通过按键弹簧相连接,所述活动连接块右端与电源正极通过连接线相连接,所述滑轮顶部与外框架内部顶端相焊接,所述电源负极与电机右端为电连接,所述固定连接块右端与电机顶部通过连接线相连接,所述电机齿轮右端与电机左端通过连杆相连接,所述第一固定块后端与外框架内部后端通过螺丝固定连接,所述连接齿轮外壁与T型连杆右端通过短杆相连接,所述T型连杆左端与第二固定块底部通过连接杆相连接,所述传动齿轮外壁与连接齿轮内环通过第二皮带相连接。

[0012]进一步地,所述电机齿轮上下两端同时与伞齿轮底部、第一直齿轮顶部相啮合。

[0013]进一步地,所述防滑垫采用橡胶材质,防滑耐磨。

[0014]进一步地,所述排渣管右端与研磨箱左端相贯通。

[0015]有益效果

[0016]本发明一种食物垃圾处理台,结构上设有垃圾处理台结构,将废水倒入进水槽,将食物垃圾倒入食物承接槽,首先废水由连接管进入到搅拌水箱,按下按键顶杆,活动连接块下滑与固定连接块连接,卡扣块压紧按键弹簧放置回弹,此时电源与电机形成闭合回路,电机齿轮带动伞齿轮与第一直齿轮转动,进而第一连接齿轮带动搅拌器齿轮连同搅拌器转动,废水搅拌后由水管流入过滤漏斗,经由污水过滤层流入集物箱,残渣由排渣滚筒转动挤压送入排渣管,此时传动齿轮通过第二皮带使连接齿轮转动,进而短杆拉动T型连杆右侧旋转,连接杆辅助旋转,使铲座做上下铲动动作,将残渣送入研磨箱,转动水龙头旋转座,使水龙头对准食物承接槽,往上打开水龙头开关,使水龙头出水,将食物垃圾冲入搅碎器外框架内部,双向电机同时使斜齿轮与直齿轮转动,进而从动齿轮带动研磨滚筒与搅碎刀盘转动,凸块配合搅碎刀盘将食物初步绞碎,并由第一过滤层进入清渣连接管,在滑落到研磨箱,经由研磨滚筒再次研磨通过第二过滤层进入到排污管,此时直齿轮通过第一皮带使风扇齿轮转动,进而风扇产生风力将垃圾吹入集物箱,最后连同废水由排污出口管排出,二次绞碎使食物垃圾被充分碎裂,配合废水,即可将食物垃圾完美处理,送入下水道,研磨充分不会出现排水管堵塞现象,降低后期疏通工作的发生。

附图说明

[0017]通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

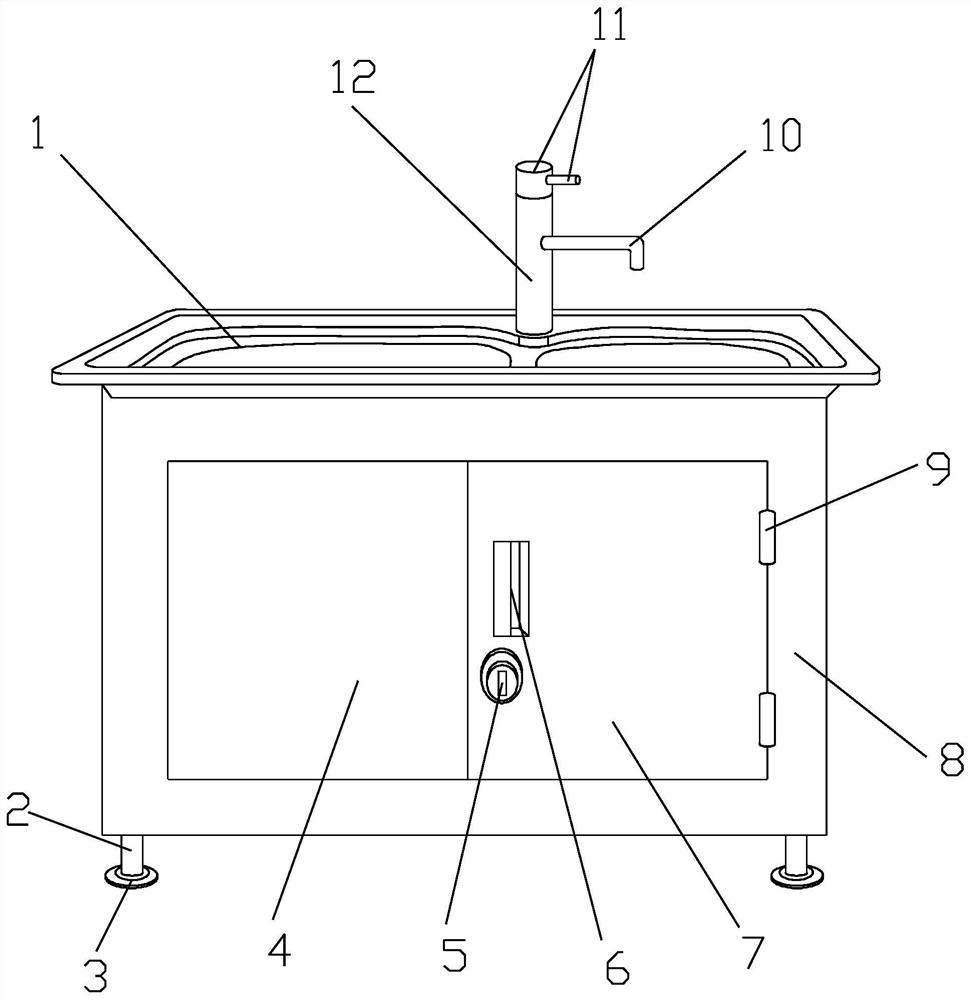

[0018]图1为本发明一种食物垃圾处理台的结构示意图;

[0019]图2为本发明垃圾处理台结构的剖面图;

[0020]图3为本发明垃圾处理台结构的按键连接图;

[0021]图4为本发明垃圾处理台结构的铲座活动图。

[0022]图中:垃圾处理台结构-1、承重脚架-2、防滑垫-3、固定板-4、锁具-5、把手-6、箱门-7、支撑箱体-8、铰链-9、水龙头-10、水龙头开关-11、水龙头旋转座-12、废水处理器结构-101、食物垃圾处理器结构-102、防堵塞开关结构-103、外框架-104、伞齿轮-10101、轴承-10102、齿轮连杆-10103、进水槽-10104、连接管-10105、第一连接齿轮-10106、搅拌器齿轮-10107、搅拌器-10108、搅拌水箱-10109、水管-10110、第一直齿轮-10111、排渣滚筒-10112、污水过滤层-10113、过滤漏斗-10114、集物箱-10115、排污出口管-10116、排渣管-10117、食物承接槽-10201、搅碎器外框架-10202、凸块-10203、搅碎刀盘-10204、第一过滤层-10205、清渣连接管-10206、研磨滚筒-10207、第二过滤层-10208、风扇-10209、风扇齿轮-10210、第一皮带-10211、直齿轮-10212、双向电机-10213、风扇滤网-10214、斜齿轮-10215、从动齿轮-10216、排污管-10217、研磨箱-10218、固定连接块-10301、卡扣块-10302、按键弹簧-10303、按键顶杆-10304、按键固定架-10305、活动连接块-10306、滑轮-10307、电源-10308、电机齿轮-10309、电机-10310、第二皮带-10311、第一固定块-10312、连接齿轮-10313、短杆-10314、铲座-10315、T型连杆-10316、连接杆-10317、第二固定块-10318、传动齿轮-10319。

具体实施方式

[0023]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。

[0024]请参阅图1-图4,本发明提供一种食物垃圾处理台技术方案:其结构包括垃圾处理台结构1、承重脚架2、防滑垫3、固定板4、锁具5、把手6、箱门7、支撑箱体8、铰链9、水龙头10、水龙头开关11、水龙头旋转座12,所述承重脚架2底部与防滑垫3内部相贴合,所述承重脚架2顶部与支撑箱体8底部通过螺丝固定连接,所述承重脚架2与防滑垫3底部相互垂直,所述支撑箱体8为中空的长方体结构,所述固定板4外壁与支撑箱体8前端相焊接,所述支撑箱体8前端与箱门7外壁为间隙配合,所述箱门7右端与支撑箱体8前端右侧通过铰链9相连接,所述箱门7内部与锁具5后端通过螺丝固定连接,所述箱门7左端与固定板4右端通过锁具5相连接,所述把手6后端与箱门7前端采用卡槽相连接,所述水龙头旋转座12顶部与水龙头开关11底部为机械连接,所述水龙头旋转座12中端与水龙头10侧端为一体化结构,所述支撑箱体8顶部与垃圾处理台结构1底部相黏合,所述水龙头旋转座12底部与垃圾处理台结构1顶部为活动连接;所述垃圾处理台结构1由废水处理器结构101、食物垃圾处理器结构102、防堵塞开关结构103、外框架104组成,所述外框架104顶部与水龙头旋转座12底部通过旋杆相连接,所述外框架104外壁与支撑箱体8内壁相贴合,所述防堵塞开关结构103顶部与外框架104内壁顶端相黏合,所述废水处理器结构101左端与外框架104内部左端固定连接,所述食物垃圾处理器结构102右端与外框架104内部右端相贴合,所述废水处理器结构101由伞齿轮10101、轴承10102、齿轮连杆10103、进水槽10104、连接管10105、第一连接齿轮10106、搅拌器齿轮10107、搅拌器10108、搅拌水箱10109、水管10110、第一直齿轮10111、排渣滚筒10112、污水过滤层10113、过滤漏斗10114、集物箱10115、排污出口管10116、排渣管10117组成,所述伞齿轮10101左端与搅拌器齿轮10107右端通过齿轮连杆10103相连接,所述齿轮连杆10103中端与轴承10102内环相贯通,所述进水槽10104顶部与外框架104顶部相焊接,所述搅拌水箱10109顶部左端与进水槽10104底部右端通过连接管10105相连接,所述搅拌器齿轮10107中端与搅拌器10108中端相焊接,所述搅拌水箱10109左端与外框架104通过固定杆相连接,所述过滤漏斗10114上端左侧与搅拌水箱10109上端右侧通过水管10110相连接,所述第一直齿轮10111底部与排渣滚筒10112右端通过直齿轮传动连接,所述排渣滚筒10112左端与过滤漏斗10114内部左端为活动连接,所述污水过滤层10113顶部与排渣滚筒10112底部相贴合,所述污水过滤层10113左右两端与过滤漏斗10114内壁采用卡槽配合连接,所述集物箱10115上端左侧与过滤漏斗10114底部相焊接,所述排污出口管10116右端与集物箱10115左端相贯通,所述排污出口管10116左侧外壁与外框架104下端左侧相贴合,所述第一连接齿轮10106左端与搅拌器齿轮10107右端为斜齿轮传动连接,所述过滤漏斗10114右端与排渣管10117左端固定连接,所述污水过滤层10113顶部右端与排渣管10117左端下侧相贴合,所述食物垃圾处理器结构102由食物承接槽10201、搅碎器外框架10202、凸块10203、搅碎刀盘10204、第一过滤层10205、清渣连接管10206、研磨滚筒10207、第二过滤层10208、风扇10209、风扇齿轮10210、第一皮带10211、直齿轮10212、双向电机10213、风扇滤网10214、斜齿轮10215、从动齿轮10216、排污管10217、研磨箱10218组成,所述食物承接槽10201顶部与外框架104顶部相焊接,所述食物承接槽10201底部与搅碎器外框架10202顶部通过连接水管相连接,所述凸块10203底部与搅碎刀盘10204顶部为一体化结构,所述从动齿轮10216顶部与研磨滚筒10207中端通过连杆相连接,所述搅碎刀盘10204外壁与第一过滤层10205外壁为间隙配合,所述第一过滤层10205上下两端与搅碎器外框架10202内壁相黏合,所述第一过滤层10205内壁与清渣连接管10206上端相贴合,所述清渣连接管10206底部与研磨箱10218顶部侧端相贯通,所述研磨滚筒10207底部与第二过滤层10208顶部为间隙配合,所述排污管10217顶部与研磨箱10218底部通过第二过滤层10208相连接,所述排污管10217右端与风扇滤网10214左端相黏合,所述风扇10209右端与风扇齿轮10210左端通过连杆相连接,所述风扇齿轮10210外壁与直齿轮10212外壁通过第一皮带10211相连接,所述直齿轮10212左端与斜齿轮10215右端通过双向电机10213相连接,所述斜齿轮10215左端与从动齿轮10216右端为斜齿轮传动连接,所述防堵塞开关结构103由固定连接块10301、卡扣块10302、按键弹簧10303、按键顶杆10304、按键固定架10305、活动连接块10306、滑轮10307、电源10308、电机齿轮10309、电机10310、第二皮带10311、第一固定块10312、连接齿轮10313、短杆10314、铲座10315、T型连杆10316、连接杆10317、第二固定块10318、传动齿轮10319组成,所述固定连接块10301侧端与按键固定架10305下端相黏合,所述活动连接块10306底部与卡扣块10302顶部相焊接,所述按键顶杆10304底部与卡扣块10302顶部通过按键弹簧10303相连接,所述按键顶杆10304外壁与按键固定架10305内壁为间隙配合,所述卡扣块10302底部与按键固定架10305底部通过按键弹簧10303相连接,所述活动连接块10306右端与电源10308正极通过连接线相连接,所述滑轮10307顶部与外框架104内部顶端相焊接,所述电源10308负极与电机10310右端为电连接,所述固定连接块10301右端与电机10310顶部通过连接线相连接,所述电机齿轮10309右端与电机10310左端通过连杆相连接,所述第一固定块10312后端与外框架104内部后端通过螺丝固定连接,所述连接齿轮10313外壁与T型连杆10316右端通过短杆10314相连接,所述T型连杆10316左端与第二固定块10318底部通过连接杆10317相连接,所述传动齿轮10319外壁与连接齿轮10313内环通过第二皮带10311相连接,所述电机齿轮10309上下两端同时与伞齿轮10101底部、第一直齿轮10111顶部相啮合,所述防滑垫3采用橡胶材质,防滑耐磨,所述排渣管10117右端与研磨箱10218左端相贯通。

[0025]本专利所说的按键弹簧10303采用弹簧钢材质,弹簧钢指的是制造各类弹簧及其他弹性元件的专用合金钢。按性能要求、使用条件可分为普通合金弹簧钢和特殊合金弹簧钢。

[0026]在进行使用时,将废水倒入进水槽10104,将食物垃圾倒入食物承接槽10201,首先废水由连接管10105进入到搅拌水箱10109,按下按键顶杆10304,活动连接块10306下滑与固定连接块10301连接,卡扣块10302压紧按键弹簧10303放置回弹,此时电源10308与电机10310形成闭合回路,电机齿轮10309带动伞齿轮10101与第一直齿轮10111转动,进而第一连接齿轮10106带动搅拌器齿轮10107连同搅拌器10108转动,废水搅拌后由水管10110流入过滤漏斗10114,经由污水过滤层10113流入集物箱10115,残渣由排渣滚筒10112转动挤压送入排渣管10117,此时传动齿轮10319通过第二皮带10311使连接齿轮10313转动,进而短杆10314拉动T型连杆10316右侧旋转,连接杆10317辅助旋转,使铲座10315做上下铲动动作,将残渣送入研磨箱10218,转动水龙头旋转座12,使水龙头10对准食物承接槽10201,往上打开水龙头开关11,使水龙头10出水,将食物垃圾冲入搅碎器外框架10202内部,双向电机10213同时使斜齿轮10215与直齿轮10212转动,进而从动齿轮10216带动研磨滚筒10207与搅碎刀盘10204转动,凸块10203配合搅碎刀盘10204将食物初步绞碎,并由第一过滤层10205进入清渣连接管10206,在滑落到研磨箱10218,经由研磨滚筒10207再次研磨通过第二过滤层10208进入到排污管10217,此时直齿轮10212通过第一皮带10211使风扇齿轮10210转动,进而风扇10209产生风力将垃圾吹入集物箱10115,最后连同废水由排污出口管10116排出。

[0027]本发明解决现有食物垃圾处理台处理食物垃圾时过于简便,容易遗留体积较大的食物垃圾,长期积累,容易使排水管发生堵塞,并产生连锁污染现象,对厨房卫生环境造成破坏,影响居住的问题,本发明通过上述部件的互相组合,结构上设有垃圾处理台结构,将废水倒入进水槽,将食物垃圾倒入食物承接槽,首先废水由连接管进入到搅拌水箱,按下按键顶杆,活动连接块下滑与固定连接块连接,卡扣块压紧按键弹簧放置回弹,此时电源与电机形成闭合回路,电机齿轮带动伞齿轮与第一直齿轮转动,进而第一连接齿轮带动搅拌器齿轮连同搅拌器转动,废水搅拌后由水管流入过滤漏斗,经由污水过滤层流入集物箱,残渣由排渣滚筒转动挤压送入排渣管,此时传动齿轮通过第二皮带使连接齿轮转动,进而短杆拉动T型连杆右侧旋转,连接杆辅助旋转,使铲座做上下铲动动作,将残渣送入研磨箱,转动水龙头旋转座,使水龙头对准食物承接槽,往上打开水龙头开关,使水龙头出水,将食物垃圾冲入搅碎器外框架内部,双向电机同时使斜齿轮与直齿轮转动,进而从动齿轮带动研磨滚筒与搅碎刀盘转动,凸块配合搅碎刀盘将食物初步绞碎,并由第一过滤层进入清渣连接管,在滑落到研磨箱,经由研磨滚筒再次研磨通过第二过滤层进入到排污管,此时直齿轮通过第一皮带使风扇齿轮转动,进而风扇产生风力将垃圾吹入集物箱,最后连同废水由排污出口管排出,二次绞碎使食物垃圾被充分碎裂,配合废水,即可将食物垃圾完美处理,送入下水道,研磨充分不会出现排水管堵塞现象,降低后期疏通工作的发生。

[0028]以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

[0029]此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
