本发明提供一种基于黄鳝喜阴特性的黄鳝夹持装置，涉及黄鳝夹领域。该基于黄鳝喜阴特性的黄鳝夹持装置，包括横向板体，所述横向板体的上端的一侧焊接有三角型连接杆，所述三角型连接杆上端的一侧焊接有限位连接杆，所述限位连接杆上套接有夹子，所述夹子的内腔设置有限位机构，所述限位机构包括半圆形橡胶块，且两个半圆形橡胶块相反的一侧与夹子相对一侧的下部粘接，所述左侧半圆形橡胶块一侧的两端开设有穿插孔。该通过横向板体、三角型连接杆、限位连接杆、夹子、限位机构、开口、矩形凹口、夹持机构和凹陷机构的结构配合，使整个装置根据黄鳝身体与生理上的特性来对黄鳝的身体进行夹持锁死，从而方便了宰杀人员对黄鳝进行宰杀清理。

权利要求

1.一种基于黄鳝喜阴特性的黄鳝夹持装置，包括横向板体(1)，所述横向板体(1)的上端的一侧焊接有三角型连接杆(2)，所述三角型连接杆(2)上端的一侧焊接有限位连接杆(3)，所述限位连接杆(3)上套接有夹子(4)，其特征在于：所述夹子(4)的内腔设置有限位机构(5)，所述限位机构(5)包括半圆形橡胶块(51)，且两个半圆形橡胶块(51)相反的一侧与夹子(4)相对一侧的下部粘接，所述左侧半圆形橡胶块(51)一侧的两端开设有穿插孔(52)，所述穿插孔(52)的内腔粘接有小磁块(53)，所述右侧半圆形橡胶块(51)一侧的两端设置有金属杆(54)，且金属杆(54)的一端通过穿插右侧半圆形橡胶块(51)的内腔与夹子(4)右侧的内壁粘接，所述半圆形橡胶块(51)上设置有防滑机构(55)，所述防滑机构(55)包括输料管道(551)，且输料管道(551)位于半圆形橡胶块(51)内腔的中部，所述输料管道(551)与半圆形橡胶块(51)外侧位于同一水平面的一端粘接有金属阻隔网(552)，输料管道(551)远离金属阻隔网(552)的一端连通有波纹空气伸缩柱(553)，所述波纹空气伸缩柱(553)远离输料管道(551)的一端开设有通气口(554)，所述输料管道(551)一侧的上部连通有储料机构(555)，所述储料机构(555)包括蓄料箱(5551)，所述蓄料箱(5551)内腔下部的一侧开设有插口(5552)，所述插口(5552)的内腔插接有阻隔板(5553)，所述阻隔板(5553)的一侧面焊接有倾斜杆(5554)，所述倾斜杆(5554)一侧的下部与波纹空气伸缩柱(553)的一侧粘接，所述夹子(4)远离半圆形橡胶块(51)的一侧开设有放置口(5555)，所述放置口(5555)内腔的下部固定安装有固定杆(5556)，所述倾斜杆(5554)的上端与固定杆(5556)套接，所述倾斜杆(5554)与固定杆(5556)的套接处设置有复位弹簧(5557)，所述倾斜杆(5554)的上端焊接有倾斜板(5558)。

2.根据权利要求1所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述横向板体(1)的一侧的中部开设有开口(6)，所述开口(6)内腔的下端开设有矩形凹口(7)，所述开口(6)内腔上端的一侧设置有夹持机构(8)。

3.根据权利要求1所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述夹持机构(8)包括圆环(81)，且圆环(81)与开口(6)的内腔粘接，所述圆环(81)内腔的上端连通有连接筒(82)，所述连接筒(82)的内腔的两侧开设有凹槽(83)，所述凹槽(83)内腔的中部固定安装有竖立杆(84)，所述竖立杆(84)上套接有弹簧(85)，且弹簧(85)的底端与凹槽(83)内腔的底端滴焊固定，所述竖立杆(84)的上端套接有移动块(86)，且移动块(86)的下端与弹簧(85)的上端滴焊固定，两个所述移动块(86)相对的一侧固定连接有移动杆(87)，且移动杆(87)的上端固定安装有圆盘形推动块(88)，所述移动杆(87)的下端固定安装有类T型橡胶块(89)。

4.根据权利要求3所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述圆环(81)内腔的下端设置有凹陷机构(811)，所述凹陷机构(811)包括连接凹口(812)，且连接凹口(812)位于圆环(81)内腔的下部，所述连接凹口(812)内腔的上部固定安装有横向杆(813)，所述横向杆(813)上套接有搭板(814)，所述搭板(814)的一侧面设置有连接板(815)，且连接板(815)通过铰链与搭板(814)的一侧面固定连接，所述搭板(814)另一侧面的下部滴焊有弹簧丝(816)，且弹簧丝(816)的下端与连接凹口(812)内腔的底部滴焊固定。

5.根据权利要求4所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述连接凹口(812)内腔左侧的上部固定安装有搭接板(9)，所述搭接板(9)的上端开设有倾斜滑槽(10)，所述倾斜滑槽(10)的内腔滑动连接有T型滑杆(11)，且T型滑杆(11)的上端与连接板(815)的下端滴焊固定。

6.根据权利要求2所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述矩形凹口(7)位于圆环(81)的右侧，且矩形开口(7)的两端分别与开口(6)的内腔与外部连通。

7.根据权利要求1所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述夹子(4)由两块倾斜连接板和扭转弹簧组成，且夹子(4)上扭转弹簧与限位连接杆(3)套接。

8.根据权利要求1所述的一种基于黄鳝喜阴特性的黄鳝夹持装置，其特征在于：所述蓄料箱(5551)的上端开设有进料口(12)，且进料口(12)上设置有盖子(13)。

说明书

一种基于黄鳝喜阴特性的黄鳝夹持装置

技术领域

[0001]本发明涉及黄鳝夹技术领域，具体为一种基于黄鳝喜阴特性的黄鳝夹持 装置。

背景技术

[0002]黄鳝又名鳝鱼，因肉质中含有丰富的DHA和卵磷脂(它是构成人体各器 官组织细胞膜的主要成分，而且是脑细胞不可缺少的营养)和较高的培育存 活率，普遍存在与各大卖场中。

[0003]而在日常生活中购买人员在卖场中购买黄鳝回家后，需要将黄鳝从袋子 或容器中取出，并进行宰杀清理，但因黄鳝表面具有粘液和黄鳝本身的扭动， 使宰杀人员在用手部拿取黄鳝时常常会出现脱落，从而导致宰杀人员常常采 用暴力宰杀方法将黄鳝放置在地面或其他平面上用石头或其他坚硬物体对黄 鳝头部进行凿击，使黄鳝致死后进行清理，黄鳝在放置在平板或地面时黄鳝 会进行一定程度上的移动，导致宰杀人员对黄鳝头部的凿击并不能确保凿击 的准确程度。

发明内容

[0004]为解决上述问题，提出了一种技术方案，用以解决宰杀人员对黄鳝进行 宰杀时因黄鳝本身的扭动和身上的粘液导致拿起后处理困难的问题。

[0005]技术方案

[0006]为实现以上目的，本发明通过以下技术方案予以实现：一种基于黄鳝喜 阴特性的黄鳝夹持装置，包括横向板体，所述横向板体的上端的一侧焊接有 三角型连接杆，所述三角型连接杆上端的一侧焊接有限位连接杆，所述限位 连接杆上套接有夹子，所述夹子的内腔设置有限位机构，所述限位机构包括 半圆形橡胶块，且两个半圆形橡胶块相反的一侧与夹子相对一侧的下部粘接， 所述左侧半圆形橡胶块一侧的两端开设有穿插孔，所述穿插孔的内腔粘接有 小磁块，所述右侧半圆形橡胶块一侧的两端设置有金属杆，且金属杆的一端 通过穿插右侧半圆形橡胶块的内腔与夹子右侧的内壁粘接，所述半圆形橡胶 块上设置有防滑机构，所述防滑机构包括输料管道，且输料管道位于半圆形 橡胶块内腔的中部，所述输料管道与半圆形橡胶块外侧位于同一水平面的一 端粘接有金属阻隔网，输料管道远离金属阻隔网的一端连通有波纹空气伸缩 柱，所述波纹空气伸缩柱远离输料管道的一端开设有通气口，所述输料管道 一侧的上部连通有储料机构，所述储料机构包括蓄料箱，所述蓄料箱内腔下 部的一侧开设有插口，所述插口的内腔插接有阻隔板，所述阻隔板的一侧面 焊接有倾斜杆，所述倾斜杆一侧的下部与波纹空气伸缩柱的一侧粘接，所述 夹子远离半圆形橡胶块的一侧开设有放置口，所述放置口内腔的下部固定安 装有固定杆，所述倾斜杆的上端与固定杆套接，所述倾斜杆与固定杆的套接 处设置有复位弹簧，所述倾斜杆的上端焊接有倾斜板。

[0007]进一步的，所述横向板体的一侧的中部开设有开口，所述开口内腔的下 端开设有矩形凹口，所述开口内腔上端的一侧设置有夹持机构。

[0008]进一步的，所述夹持机构包括圆环，且圆环与开口的内腔粘接，所述圆 环内腔的上端连通有连接筒，所述连接筒的内腔的两侧开设有凹槽，所述凹 槽内腔的中部固定安装有竖立杆，所述竖立杆上套接有弹簧，且弹簧的底端 与凹槽内腔的底端滴焊固定，所述竖立杆的上端套接有移动块，且移动块的 下端与弹簧的上端滴焊固定，两个所述移动块相对的一侧固定连接有移动杆， 且移动杆的上端固定安装有圆盘形推动块，所述移动杆的下端固定安装有类T 型橡胶块。

[0009]进一步的，所述圆环内腔的下端设置有凹陷机构，所述凹陷机构包括连 接凹口，且连接凹口位于圆环内腔的下部，所述连接凹口内腔的上部固定安 装有横向杆，所述横向杆上套接有搭板，所述搭板的一侧面设置有连接板， 且连接板通过铰链与搭板的一侧面固定连接，所述搭板另一侧面的下部滴焊 有弹簧丝，且弹簧丝的下端与连接凹口内腔的底部滴焊固定。

[0010]进一步的，所述连接凹口内腔左侧的上部固定安装有搭接板，所述搭接 板的上端开设有倾斜滑槽，所述倾斜滑槽的内腔滑动连接有T型滑杆，且T 型滑杆的上端与连接板的下端滴焊固定。

[0011]进一步的，所述矩形凹口位于圆环的右侧，且矩形开口的两端分别与开 口的内腔与外部连通。

[0012]进一步的，所述夹子由两块倾斜连接板和扭转弹簧组成，且夹子上扭转 弹簧与限位连接杆套接。

[0013]进一步的，所述蓄料箱的上端开设有进料口，且进料口上设置有盖子。

[0014]工作原理：使用时，宰杀人员通过按动夹子使夹子张开，后将夹子上半 圆形橡胶块与黄鳝身体对接并松开夹子使其夹紧，这时黄鳝因物体的触碰与 悬空会产生惊吓，从而因黄鳝的特性会进行扭动钻入较为阴暗的开口中，这 时因黄鳝身体的扭动前进会使半圆形橡胶块上的面粉均匀涂抹到黄鳝身体 上，从而对黄鳝身体上的粘液进行清除，后通过圆盘形推动块的按动使类T 型橡胶块与连接板对黄鳝的七寸脊椎骨处进行了搭接，从而使黄鳝失去行动 能力，以方便了宰杀人员对黄鳝进行宰杀清理。

[0015]有益效果

[0016](1)相比较现有技术，本发明为方便日常家庭生活中对黄鳝的宰杀，通 过横向板体、三角型连接杆、限位连接杆、夹子、限位机构、开口、矩形凹 口、夹持机构和凹陷机构的结构配合，使整个装置根据黄鳝身体与生理上的 特性来对黄鳝的身体进行夹持锁死，从而方便了宰杀人员对黄鳝进行宰杀清 理。

[0017](2)本发明为了避免黄鳝在夹起过程中，因身体上粘液的润滑程度导致 脱落，无法形成有效配合，通过防滑机构和储料机构的配合使宰杀松开夹子 时，蓄料箱中的面粉会从输料管道喷洒导黄鳝身体上，后通过黄鳝自身的移 动使面粉均匀覆盖黄鳝的身体，从而解决了黄鳝身体较滑容易脱落的同时， 还方便了宰杀人员进行清理。

[0018](3)本发明为了保证蓄料箱中的面粉可在插接黄鳝的时候排出，可通过 储料机构上蓄料箱、插口、阻隔板、倾斜杆、放置口、固定杆、复位弹簧和 倾斜板的配合，使宰杀人员按动夹子时会先按动倾斜板从而使倾斜板带动倾 斜杆的一端凹陷另一端翘起，从而使阻隔板从蓄料箱中移出一部分，使阻隔 板上堆积的面粉掉落进输料管道中。

[0019](4)本发明为了保证进入输料管道中的面粉可喷射出对黄鳝的身体进行 覆盖，通过波纹空气伸缩柱、通气口和倾斜杆的配合，使其可通过倾斜杆对 波纹空气伸缩柱的拉起与会使，使波纹空气柱将外部空气导入波纹空气柱中 并碰处，从而使输料管道中的面粉可喷洒到黄鳝身体上。

[0020](5)本发明因黄鳝与蛇一样是靠脊椎进行行动的动物，从而通过类T型 橡胶胶块和连接板搭配形成的相互挤压，对黄鳝的脊椎处进行锁死，使黄鳝 在加工过程中身躯无法进行扭动。

附图说明

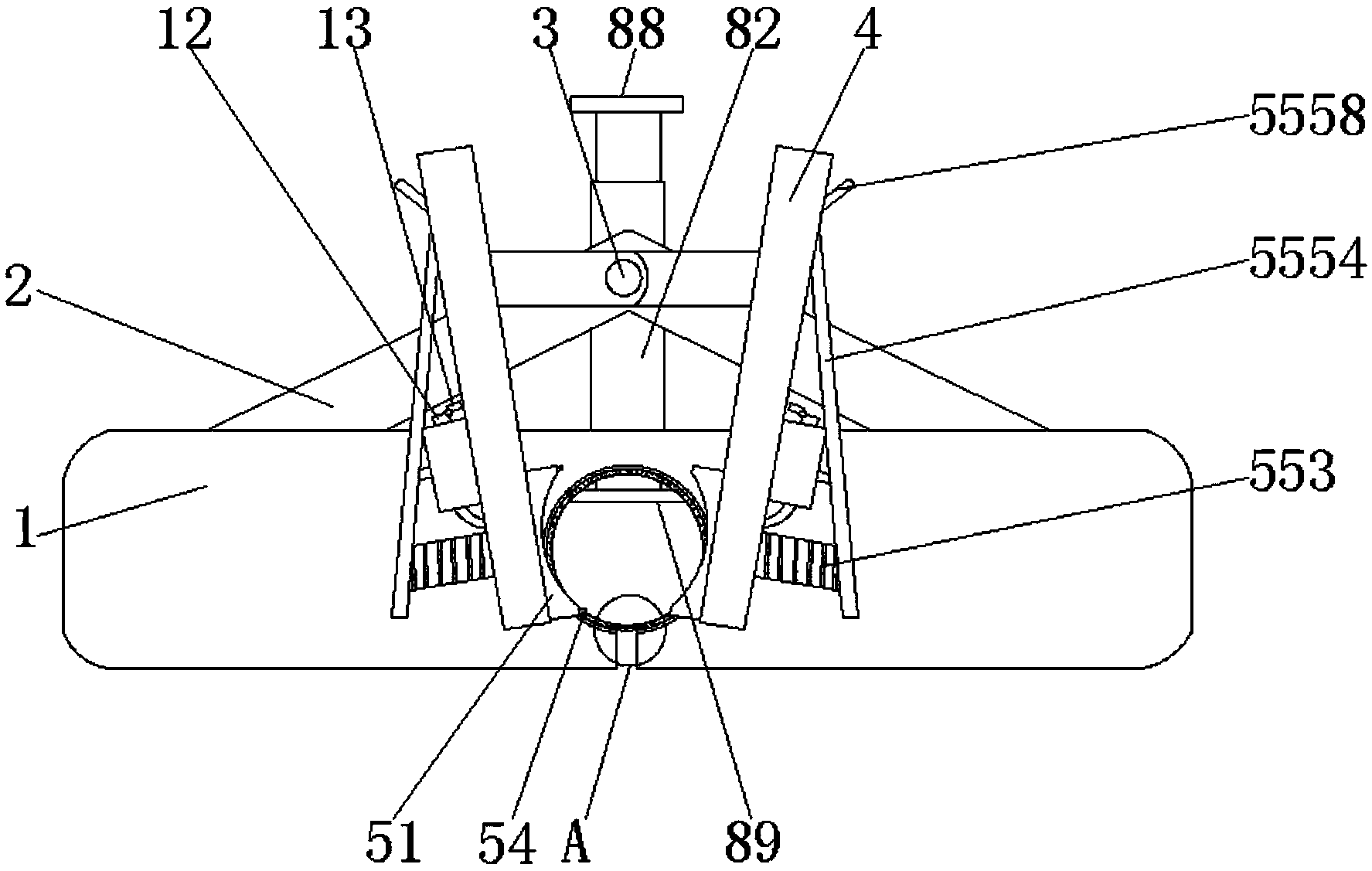

[0021]图1为本发明结构示意图；

[0022]图2为本发明夹子的内腔剖视图；

[0023]图3为本发明夹子的侧视图；

[0024]图4为本发明图1的A处放大图；

[0025]图5为本发明连接凹口的俯视图；

[0026]图6为本发明连接筒的内腔剖视图；

[0027]图7为本发明搭接板的内腔侧视图。

[0028]其中，1横向板体、2三角型连接杆、3限位连接杆、4夹子、5限位机构、 51半圆形橡胶块、52穿插孔、53小磁块、54金属杆、55防滑机构、551输 料管道、552金属阻隔网、553波纹空气伸缩柱、554通气口、555储料机构、5551蓄料箱、5552插口、5553阻隔板、5554倾斜杆、5555放置口、5556固 定杆、5557复位弹簧、5558倾斜板、6开口、7矩形凹口、8夹持机构、81 圆环、811凹陷机构、812连接凹口、813横向杆、814搭板、815连接板、816 弹簧丝、82连接筒、83凹槽、84竖立杆、85弹簧、86移动块、87移动杆、 88圆盘形推动块、89类T型橡胶胶块、9搭接板、10倾斜滑槽、11T型滑杆、 12进料口、13盖子。

具体实施方式

[0029]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而 不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做 出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0030]实施例一：

[0031]如图1所示，本发明实施例提供一种基于黄鳝喜阴特性的黄鳝夹持装置， 包括横向板体1，横向板体1的上端的一侧焊接有三角型连接杆2，三角型连 接杆2上端的一侧焊接有限位连接杆3，限位连接杆3上套接有夹子4，夹子 4的内腔设置有限位机构5，限位机构5包括半圆形橡胶块51，且两个半圆形 橡胶块51相反的一侧与夹子4相对一侧的下部粘接，左侧半圆形橡胶块51 一侧的两端开设有穿插孔52，穿插孔52的内腔粘接有小磁块53，右侧半圆 形橡胶块51一侧的两端设置有金属杆54，且金属杆54的一端通过穿插右侧 半圆形橡胶块51的内腔与夹子4右侧的内壁粘接，半圆形橡胶块51上设置 有防滑机构55，防滑机构55包括输料管道551，且输料管道551位于半圆形 橡胶块51内腔的中部，输料管道551与半圆形橡胶块51外侧位于同一水平 面的一端粘接有金属阻隔网552，输料管道551远离金属阻隔网552的一端连 通有波纹空气伸缩柱553，波纹空气伸缩柱553远离输料管道551的一端开设 有通气口554，输料管道551一侧的上部连通有储料机构555，储料机构555 包括蓄料箱5551，蓄料箱5551内腔下部的一侧开设有插口5552，插口5552 的内腔插接有阻隔板5553，阻隔板5553的一侧面焊接有倾斜杆5554，倾斜 杆5554一侧的下部与波纹空气伸缩柱553的一侧粘接，夹子4远离半圆形橡 胶块51的一侧开设有放置口5555，放置口5555内腔的下部固定安装有固定 杆5556，倾斜杆5554的上端与固定杆5556套接，倾斜杆5554与固定杆5556 的套接处设置有复位弹簧5557，倾斜杆5554的上端焊接有倾斜板5558。

[0032]如图2-7所示横向板体1的一侧的中部开设有开口6，开口6内腔的下端 开设有矩形凹口7，开口6内腔上端的一侧设置有夹持机构8。

[0033]夹持机构8包括圆环81，且圆环81与开口6的内腔粘接，圆环81内腔 的上端连通有连接筒82，连接筒82的内腔的两侧开设有凹槽83，凹槽83内 腔的中部固定安装有竖立杆84，竖立杆84上套接有弹簧85，且弹簧85的底 端与凹槽83内腔的底端滴焊固定，竖立杆84的上端套接有移动块86，且移 动块86的下端与弹簧85的上端滴焊固定，两个移动块86相对的一侧固定连 接有移动杆87，且移动杆87的上端固定安装有圆盘形推动块88，移动杆87 的下端固定安装有类T型橡胶块89。

[0034]圆环81内腔的下端设置有凹陷机构811，凹陷机构811包括连接凹口812， 且连接凹口812位于圆环81内腔的下部，连接凹口812内腔的上部固定安装 有横向杆813，横向杆813上套接有搭板814，搭板814的一侧面设置有连接 板815，且连接板815通过铰链与搭板814的一侧面固定连接，搭板814另一 侧面的下部滴焊有弹簧丝816，且弹簧丝816的下端与连接凹口812内腔的底 部滴焊固定。

[0035]连接凹口812内腔左侧的上部固定安装有搭接板9，搭接板9的上端开设 有倾斜滑槽10，倾斜滑槽10的内腔滑动连接有T型滑杆11，且T型滑杆11 的上端与连接板815的下端滴焊固定。

[0036]矩形凹口7位于圆环81的右侧，且矩形开口7的两端分别与开口6的内 腔与外部连通。

[0037]夹子4由两块倾斜连接板和扭转弹簧组成，且夹子4上扭转弹簧与限位 连接杆3套接。

[0038]蓄料箱5551的上端开设有进料口12，且进料口12上设置有盖子13。

[0039]实施例二：

[0040]在基于实施例一的情况下，矩形凹口7内腔两侧的中部可开设滑动凹槽， 滑动凹槽的内腔滑动连接有移动轮，两个移动轮相对的一侧固定安装有对接 杆，且两个对接杆的中部焊接有刀片，刀片远离矩形凹口7内腔的一端固定 安装有防护套，从而在对黄鳝进行固定后，可通过捏住防护套并进行推动， 使刀片对黄鳝的底部进行切割，从而对黄鳝进行宰杀的同时，还避免了传统 家庭宰杀时需要先用剪刀的尖锐部分插入黄鳝内腔时，不好把握分寸，新手 进行宰杀时，常常出现插入过多或插偏导致的手指破损。

[0041]实施例三：

[0042]在基于实施例二的情况下，刀片的尾部还可套接有弹性绳，且弹性绳与 横向板体的底端固定连接，使刀片在不使用时不会出现滑动，在使用后还可 通过弹性绳的弹性回复进行复位。

[0043]实施例四：

[0044]在基于实施例一的情况下，可对连接筒82的位置进行调节，使连接筒82 移动至开口6内腔的底部，后将连接筒82中移动杆87下端的类T型橡胶胶 块89改为尖锥式物体，使黄鳝进入凹口后，可通过按动圆盘形推动块88使 尖锥式物体对黄鳝头部进行穿插，从而使黄鳝直接死亡，避免了传统方式下 需要对黄鳝头部进行凿击，导致黄鳝头部大面积损坏。

[0045]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而 言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行 多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限 定。
