详情

摘要

本发明公开了一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，涉及水果清洗技术领域。该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，包括集水装置，所述集水装置左侧底部固定连接有支撑块，支撑块的上表面固定连接有水泵，水泵的进水端固定连通有第一管道，第一管道的表面与集水装置的左侧固定连通。该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，转动转动装置，使毛桃转动，通过转盘和传动带使第一螺纹杆转动，在第一螺纹杆的作用下使伸缩装置左右移动，通过去毛装置对毛桃进行去毛处理，在对毛桃清洗时，使使用者手不用毛桃接触，从而有效的解决了对桃毛过敏的人，无法清洗毛桃的问题。

权利要求

1.一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，包括集水装置(1)，其特征在于：所述集水装置(1)左侧底部固定连接有支撑块(2)，所述支撑块(2)的上表面固定连接有水泵(3)，所述水泵(3)的进水端固定连通有第一管道(4)，所述第一管道(4)的表面与集水装置(1)的左侧固定连通，所述水泵(3)的出水端固定连通有伸缩管道(5)，所述集水装置(1)的上表面固定连接有第一外壳(6)，所述第一外壳(6)的右侧固定连接有第二外壳(7)，所述第一外壳(6)的内壁左侧顶部与第二外壳(7)的内壁右侧顶部均固定连接有第一轴承(8)，所述第一轴承(8)的内壁固定连接有第一螺纹杆(9)，所述第一外壳(6)的内壁左侧底部与第二外壳(7)的内壁右侧底部均固定连接有第二轴承(10)，所述第二轴承(10)的内壁固定连接有第二螺纹杆(11)，所述第二螺纹杆(11)的表面并位于第一外壳(6)的内部螺纹连接有清理装置(12)，所述清理装置(12)底部与集水装置(1)的上表面滑落连接，所述清理装置(12)的表面前后两侧与第一外壳(6)的内壁前后两侧滑动连接，所述第一螺纹杆(9)的表面并位于第一外壳(6)的内部螺纹连接有伸缩装置(13)，所述伸缩装置(13)的底部固定连接有去毛装置(14)，所述第一外壳(6)的内壁顶部固定连接有支撑板(15)，所述支撑板(15)的内壁固定连接有第一导向杆(16)，所述第一导向杆(16)的表面与伸缩装置(13)的内壁滑动连接，所述伸缩装置(13)的表面固定连接有固定板(17)，所固定板(17)的内壁固定连接有第二管道(18)，所述第二管道(18)的底部固定连通有喷头(19)，所述第一外壳(6)的上表面开设有第一滑槽(20)，所述第二管道(18)的表面与第一滑槽(20)的内壁滑动连接，所述第二管道(18)的固定连通有导水块(21)，所述导水块(21)的上表面与伸缩管道(5)的固定连通，所述导水块(21)的前后两侧均固定连接有导向装置(22)，所述导向装置(22)的底部与第一外壳(6)的上表面固定连接，所述第二外壳(7)的内壁右侧固定连接有升降装置(23)，所述升降装置(23)的内壁固定连接有第一支撑杆(24)，所述第一支撑杆(24)的内壁固定连接有固定针头(25)，所述第一外壳(6)的右侧与第二外壳(7)的右侧均开设有第二滑槽(26)，所述第二滑槽(26)的内壁与第一支撑杆(24)的表面滑动连接，所述第一螺纹杆(9)的表面右侧、第二螺纹杆(11)的表面右侧和第一支撑杆(24)的表面右侧均固定连接有转盘(27)，所述转盘(26)的内壁套接有传动带，所述第一支撑杆(24)的右侧固定连接有转动装置(28)，所述第一外壳(6)的正面通过销轴铰接有箱门(29)。

2.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述集水装置(1)包括水箱(101)、出水管(102)、密封阀(103)和过滤板(104)，所述水箱(101)的右侧底部固定连通有出水管(102)，所述出水管(102)的表面固定连接有密封阀(103)，所述水箱(101)的上表面内部固定连接有过滤板(104)，所述水箱(101)的上表面与第一外壳(6)的底部固定连接，所述水箱(101)的左侧与支撑块(2)的右侧固定连接，所述第一管道(4)的表面与水箱(101)的左侧固定连通。

3.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述清理装置(12)包括导向板(1201)、第一弹簧(1202)和第一毛刷(1203)，所述导向板(1201)的内壁与第二螺纹杆(11)的表面螺纹连接，所述导向板(1201)的表面与第一外壳(6)的内壁滑动连接，所述导向板(1201)的内壁顶部固定连接有第一弹簧(1202)，所述第一弹簧(1202)的底部连接有第一毛刷(1203)，所述第一毛刷(1203)的底部与集水装置(1)的上表面滑动连接，所述导向板(1201)的内壁与第一毛刷(1203)的表面滑动连接。

4.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述伸缩装置(13)包括第二支撑杆(1301)、第二弹簧(1302)和第三支撑杆(1303)，所述第二支撑杆(1301)的内壁顶部固定连接有第二弹簧(1302)，所述第二弹簧(1302)的底部固定连接有第三支撑杆(1303)，所述第二支撑杆(1301)的内壁与第三支撑杆(1303)的表面滑动连接，所述第三支撑杆(1303)的底部与去毛装置(14)的上表面固定连接，所述第二支撑杆(1301)的内壁与第一螺纹杆(9)的表面螺纹连接，所述第一导向杆(16)的表面与第二支撑杆(1301)的内壁滑动连接。

5.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述去毛装置(14)包括第一连接杆(1401)、连接块(1402)、第二毛刷(1403)、导向槽(1404)、滑杆(1405)、第二连接杆(1406)、第三连接杆(1407)、第三弹簧(1408)、第四连接杆(1409)和支撑架(1410)，所述第一连接杆(1401)的上表面与伸缩装置(13)的底部固定连接，所述第一连接杆(1401)的底部通过销轴铰接有连接块(1402)，所述连接块(1402)的底部固定连接有第二毛刷(1403)，所述连接块(1402)的上表面左右两侧均开设有导向槽(1404)，所述导向槽(1404)的内壁左右两侧均固定连接有滑杆(1405)，所述滑杆(1405)的表面滑动连接有第二连接杆(1406)，所述第二连接杆(1406)的内壁通过销轴铰接有第三连接杆(1407)，所述第三连接杆(1407)的上表面固定连接有第三弹簧(1408)，所述第三弹簧(1408)的上表面固定连接有第四连接杆(1409)，所述第四连接杆(1409)的内壁与第三连接杆(1407)的表面滑动连接，所述第四连接杆(1409)的上表面固定连接有支撑架(1410)，所述支撑架(1410)的内壁与第一连接杆(1401)的表面固定连接。

6.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述导向装置(22)包括第一固定块(2201)、第二导向杆(2202)和第一滑块(2203)，所述第一固定块(2201)的底部与第一外壳(6)的底部固定连接，所述第一固定块(2201)的内壁左右两侧均固定连接有第二导向杆(2202)，所述第二导向杆(2202)的表面滑动连接有第一滑块(2203)，所述第一滑块(2203)靠近导水块(21)的一侧与导水块(21)的表面固定连接。

7.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述升降装置(23)包括第二固定块(2301)、第三导向杆(2302)、第二滑块(2303)、第三轴承(2304)和第四弹簧(2305)，所述第二固定块(2301)的右侧与第二外壳(7)的内壁右侧固定连接，所述第二固定块(2301)的内壁上下两侧均固定连接有第三导向杆(2302)，所述第三导向杆(2302)的表面滑动连接有第二滑块(2303)，所述第二滑块(2304)的内壁固定连接有第三轴承(2304)，所述第三轴承(2304)的内壁与第一支撑杆(24)的表面固定连接，所述第三导向杆(2302)的表面套接有第四弹簧(2305)。

8.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述转动装置(28)包括转块(2801)、把手(2802)、滚珠(2803)和缓冲垫(2804)，所述转块(2801)的内壁设置有把手(2802)，所述转块(2801)的内壁与把手(2802)的内壁均滑动连接有滚珠(2803)，所述把手(2802)的表面固定连接有缓冲垫(2804)。

9.根据权利要求1所述的一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，其特征在于：所述箱门(7)的正面内部固定连接有观察板(30)，且观察板(30)为钢化透明玻璃板。

说明书

一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置

技术领域

[0001]本发明涉及水果清洗技术领域，具体为一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置。

背景技术

[0002]毛桃树是一种落叶乔木，在中国全境都可以培育种植，桃树繁殖方式多样而且栽培技术易操作，所以在中国南北各地多有栽培，其中以华北地区、川渝地区最为常见，而毛桃树的果实呈果球形或卵形，径5～7公分，表面有短毛，白绿色，夏末成熟；熟果带粉红色，肉厚，多汁，气香，味甜或微甜酸。

[0003]目前家庭在清洗毛桃时，大多用手进行揉搓，但有些人对桃毛过敏，无法对毛桃进行清洗，但又想吃毛桃，所以需要辅助装置对毛桃进行清洗，如中国专利公号为CN203913315U公开了用于毛桃深加工的清洗去毛机，通过带有样条曲线螺旋的波纹状去毛辊的作用，使其在被清洗去毛的同时可以跟随去毛辊的转动自动移动至箱体的出口，使其能够自动出料，同时采用超声波辅助清洗，能使对毛桃表面的清洗更加彻底，但该设备体积较大不便于家庭使用。

发明内容

[0004](一)解决的技术问题

[0005]本发明的目的就在于为了解决上述问题而提供了一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置。

[0006](二)技术方案

[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置，包括集水装置，所述集水装置左侧底部固定连接有支撑块，所述支撑块的上表面固定连接有水泵，所述水泵的进水端固定连通有第一管道，所述第一管道的表面与集水装置的左侧固定连通，所述水泵的出水端固定连通有伸缩管道，所述集水装置的上表面固定连接有第一外壳，所述第一外壳的右侧固定连接有第二外壳，所述第一外壳的内壁左侧顶部与第二外壳的内壁右侧顶部均固定连接有第一轴承，所述第一轴承的内壁固定连接有第一螺纹杆，所述第一外壳的内壁左侧底部与第二外壳的内壁右侧底部均固定连接有第二轴承，所述第二轴承的内壁固定连接有第二螺纹杆，所述第二螺纹杆的表面并位于第一外壳的内部螺纹连接有清理装置，所述清理装置底部与集水装置的上表面滑落连接，所述清理装置的表面前后两侧与第一外壳的内壁前后两侧滑动连接，所述第一螺纹杆的表面并位于第一外壳的内部螺纹连接有伸缩装置，所述伸缩装置的底部固定连接有去毛装置，所述第一外壳的内壁顶部固定连接有支撑板，所述支撑板的内壁固定连接有第一导向杆，所述第一导向杆的表面与伸缩装置的内壁滑动连接，所述伸缩装置的表面固定连接有固定板，所固定板的内壁固定连接有第二管道，所述第二管道的底部固定连通有喷头，所述第一外壳的上表面开设有第一滑槽，所述第二管道的表面与第一滑槽的内壁滑动连接，所述第二管道的固定连通有导水块，所述导水块的上表面与伸缩管道的固定连通，所述导水块的前后两侧均固定连接有导向装置，所述导向装置的底部与第一外壳的上表面固定连接，所述第二外壳的内壁右侧固定连接有升降装置，所述升降装置的内壁固定连接有第一支撑杆，所述第一支撑杆的内壁固定连接有固定针头，所述第一外壳的右侧与第二外壳的右侧均开设有第二滑槽，所述第二滑槽的内壁与第一支撑杆的表面滑动连接，所述第一螺纹杆的表面右侧、第二螺纹杆的表面右侧和第一支撑杆的表面右侧均固定连接有转盘，所述转盘的内壁套接有传动带，所述第一支撑杆的右侧固定连接有转动装置，所述第一外壳的正面通过销轴铰接有箱门。

[0008]优选的，所述集水装置包括水箱、出水管、密封阀和过滤板，所述水箱的右侧底部固定连通有出水管，所述出水管的表面固定连接有密封阀，所述水箱的上表面内部固定连接有过滤板，所述水箱的上表面与第一外壳的底部固定连接，所述水箱的左侧与支撑块的右侧固定连接，所述第一管道的表面与水箱的左侧固定连通。

[0009]优选的，所述清理装置包括导向板、第一弹簧和第一毛刷，所述导向板的内壁与第二螺纹杆的表面螺纹连接，所述导向板的表面与第一外壳的内壁滑动连接，所述导向板的内壁顶部固定连接有第一弹簧，所述第一弹簧的底部连接有第一毛刷，所述第一毛刷的底部与集水装置的上表面滑动连接，所述导向板的内壁与第一毛刷的表面滑动连接。

[0010]优选的，所述伸缩装置包括第二支撑杆、第二弹簧和第三支撑杆，所述第二支撑杆的内壁顶部固定连接有第二弹簧，所述第二弹簧的底部固定连接有第三支撑杆，所述第二支撑杆的内壁与第三支撑杆的表面滑动连接，所述第三支撑杆的底部与去毛装置的上表面固定连接，所述第二支撑杆的内壁与第一螺纹杆的表面螺纹连接，所述第一导向杆的表面与第二支撑杆的内壁滑动连接。

[0011]优选的，所述去毛装置包括第一连接杆、连接块、第二毛刷、导向槽、滑杆、第二连接杆、第三连接杆、第三弹簧、第四连接杆和支撑架，所述第一连接杆的上表面与伸缩装置的底部固定连接，所述第一连接杆的底部通过销轴铰接有连接块，所述连接块的底部固定连接有第二毛刷，所述连接块的上表面左右两侧均开设有导向槽，所述导向槽的内壁左右两侧均固定连接有滑杆，所述滑杆的表面滑动连接有第二连接杆，所述第二连接杆的内壁通过销轴铰接有第三连接杆，所述第三连接杆的上表面固定连接有第三弹簧，所述第三弹簧的上表面固定连接有第四连接杆，所述第四连接杆的内壁与第三连接杆的表面滑动连接，所述第四连接杆的上表面固定连接有支撑架，所述支撑架的内壁与第一连接杆的表面固定连接。

[0012]优选的，所述导向装置包括第一固定块、第二导向杆和第一滑块，所述第一固定块的底部与第一外壳的底部固定连接，所述第一固定块的内壁左右两侧均固定连接有第二导向杆，所述第二导向杆的表面滑动连接有第一滑块，所述第一滑块靠近导水块的一侧与导水块的表面固定连接。

[0013]优选的，所述升降装置包括第二固定块、第三导向杆、第一滑块、第二滑块、第三轴承和第四弹簧，所述第二固定块的右侧与第二外壳的内壁右侧固定连接，所述第二固定块的内壁上下两侧均固定连接有第三导向杆，所述第三导向杆的表面滑动连接有第二滑块，所述第二滑块的内壁固定连接有第三轴承，所述第三轴承的内壁与第一支撑杆的表面固定连接，所述第三导向杆的表面套接有第四弹簧。

[0014]优选的，所述转动装置包括转块、把手、滚珠和缓冲垫，所述转块的内壁设置有把手，所述转块的内壁与把手的内壁均滑动连接有滚珠，所述把手的表面固定连接有缓冲垫。

[0015]优选的，所述箱门的正面内部固定连接有观察板，且观察板为钢化透明玻璃板。

[0016](三)有益效果

[0017]本发明提供了一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置。具备以下有益效果：

[0018](1)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，将毛桃插在固定针头上，转动转动装置，使毛桃转动，通过转盘和传动带使第一螺纹杆转动，在第一螺纹杆的作用下使伸缩装置左右移动，第二弹簧推动第三支撑杆，使去毛装置的底部与毛桃表面紧密接触，通过去毛装置对毛桃进行去毛处理，打开水泵，将水箱内的水通过喷头喷出，将清理下来的桃毛清洗下来，在对毛桃清洗时，使使用者手不用毛桃接触，从而有效的解决了对桃毛过敏的人，无法清洗毛桃的问题。

[0019](2)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过设置过滤板，过滤板将清洗时产生废水中的桃毛过滤出来，使桃毛堆积在过滤上，过滤后的废水进入水箱内部，可再次利用，有效的提高了水资源循环利用，降低水资源的浪费。

[0020](3)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过设置清理装置，第二螺纹杆正转或反转，使第一毛刷左右移动，通过第一毛刷对集水装置上的过滤板进行清理，防止过滤板上堆积较多的桃毛，导致过滤板堵塞，使过滤板的沥水效果降低，通过第一弹簧对第一毛刷起到推动作用，使第一毛刷与过滤板紧密接触，有效的提高了第一毛刷对过滤板的上表面滑动连接。

[0021](4)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过设置去毛装置，第一连接杆与连接块铰接，使第二毛刷可以左右转动，在第二连接杆、第三连接杆和第三弹簧的配合作用下，使第二毛刷根据毛桃的表面轮廓进行滑动，有效提高了第二毛刷对毛桃的去毛效果。

[0022](5)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过设置升降装置，去毛完成后，按动转动装置，将毛桃与去毛装置分离开，喷头喷出的水继续对毛桃进行清洗，防止去毛装置上吸附的桃毛再次吸附在毛桃上，导致毛桃清理不干净，将毛桃取下来后，松开转动装置，第四弹簧推动第二滑块，使第二滑块回到初始位置，便于使用者下次使用。

[0023](6)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过设置滚珠，使转块与把手之间的滑动摩擦转化为滚动摩擦，减小转动把手时，转块对把手的磨损，有效的提高了把手的正常使用寿命。

[0024](7)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过缓冲垫，使把手表面具有一定的缓冲效果，增强使用者握持把手的舒适度。

[0025](8)、该基于弹力挤压和水循环利用的毛桃清洗用去毛装置，通过观察板，便于作业使用者观察第一外壳内毛桃清洗情况。

附图说明

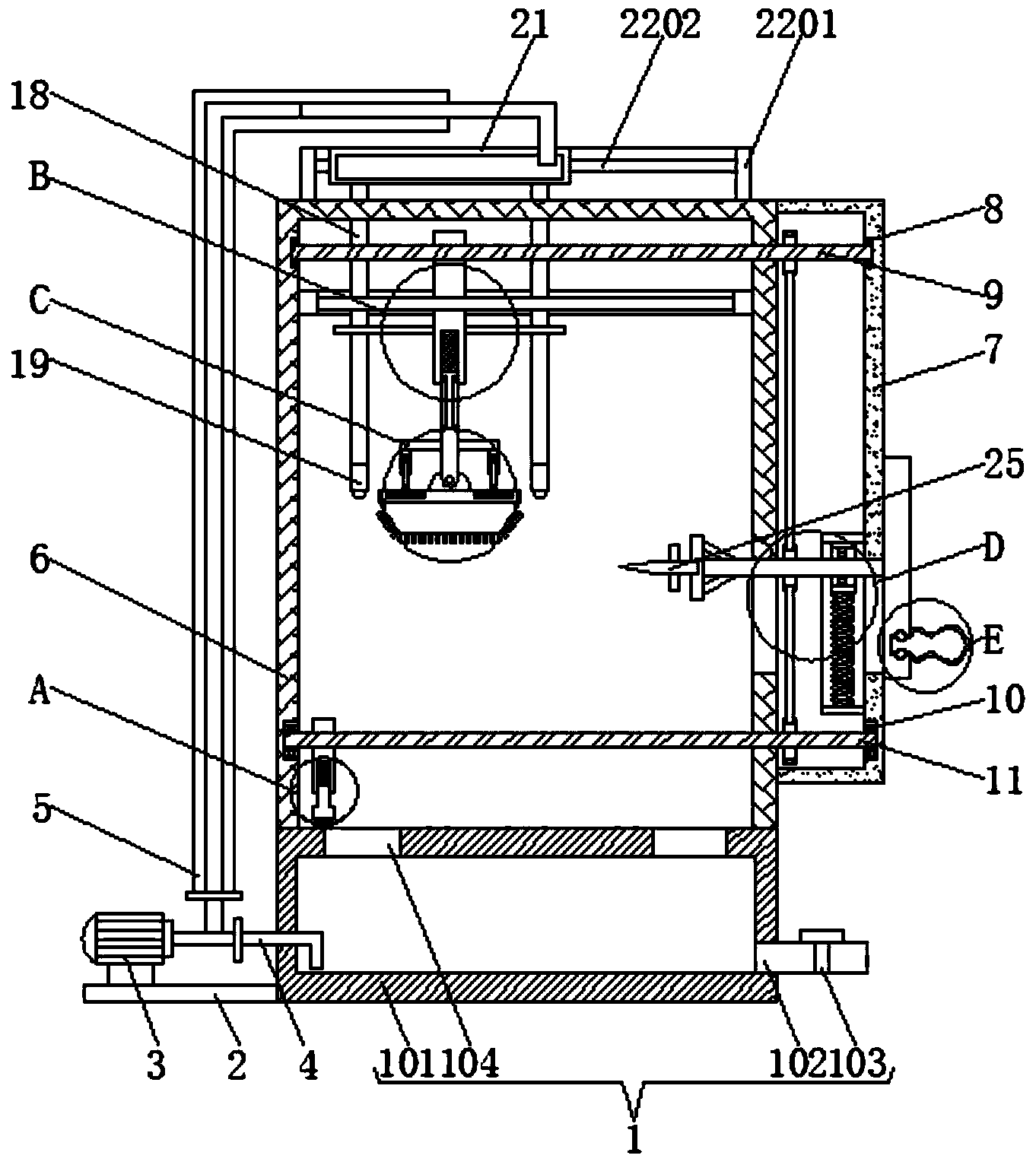

[0026]图1为本发明结构示意图；

[0027]图2为本发明图1中A处放大图；

[0028]图3为本发明图1中B处放大图；

[0029]图4为本发明图1中C处放大图；

[0030]图5为本发明图1中D处放大图；

[0031]图6为本发明图1中E处放大图；

[0032]图7为本发明结构的正视图；

[0033]图8为本发明第一外壳的俯视图。

[0034]图中：1集水装置、101水箱、102出水管、103密封阀、104过滤板、2支撑块、3水泵、4第一管道、5伸缩管道、6第一外壳、7第二外壳、8第一轴承、9第一螺纹杆、10第二轴承、11第二螺纹杆、12清理装置、1201导向板、1202第一弹簧、1203第一毛刷、13伸缩装置、1301第二支撑杆、1302第二弹簧、1303第三支撑杆、14去毛装置、1401第一连接杆、1402连接块、1403第二毛刷、1404导向槽、1405滑杆、1406第二连接杆、1407第三连接杆、1408第三弹簧、1409第四连接杆、1410支撑架、15支撑板、16第一导向杆、17固定板、18第二管道、19喷头、20第一滑槽、21导水块、22导向装置、2201第一固定块、2202第二导向杆、2203第一滑块、23升降装置、2301第二固定块、2302第三导向杆、2303第二滑块、2304第三轴承、2305第四弹簧、24第一支撑杆、25固定针头、26第二滑槽、27转盘、28转动装置、2801转块、2802把手、2803滚珠、2804缓冲垫、29箱门、30观察板。

具体实施方式

[0035]以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。

[0036]在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0037]在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

[0038]此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。

[0039]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0040]请参阅图1-8，本发明提供一种技术方案：一种基于弹力挤压和水循环利用的毛桃清洗用去毛装置14，包括集水装置1，集水装置1左侧底部固定连接有支撑块2，支撑块2的上表面固定连接有水泵3，打开水泵3，将水箱101内的水通过喷头19喷出，将清理下来的桃毛清洗下来，水泵3的进水端固定连通有第一管道4，第一管道4的表面与集水装置1的左侧固定连通，水泵3的出水端固定连通有伸缩管道5，集水装置1的上表面固定连接有第一外壳6，第一外壳6的右侧固定连接有第二外壳7，第一外壳6的内壁左侧顶部与第二外壳7的内壁右侧顶部均固定连接有第一轴承8，第一轴承8的内壁固定连接有第一螺纹杆9，第一轴承8对第一螺纹杆9起到固定作用，第一外壳6的内壁左侧底部与第二外壳7的内壁右侧底部均固定连接有第二轴承10，第二轴承10的内壁固定连接有第二螺纹杆11，第二轴承10对第二螺纹杆11起到固定作用，第二螺纹杆11的表面并位于第一外壳6的内部螺纹连接有清理装置12，清理装置12底部与集水装置1的上表面滑落连接，清理装置12的表面前后两侧与第一外壳6的内壁前后两侧滑动连接，第一螺纹杆9的表面并位于第一外壳6的内部螺纹连接有伸缩装置13，伸缩装置13的底部固定连接有去毛装置14，第一外壳6的内壁顶部固定连接有支撑板15，支撑板15的内壁固定连接有第一导向杆16，第一导向杆16的表面与伸缩装置13的内壁滑动连接，第一导向杆16对伸缩装置13起到支撑和导向作用，伸缩装置13的表面固定连接有固定板17，所固定板17的内壁固定连接有第二管道18，第二管道18的底部固定连通有喷头19，第一外壳6的上表面开设有第一滑槽20，第二管道18的表面与第一滑槽20的内壁滑动连接，第二管道18的固定连通有导水块21，导水块21的上表面与伸缩管道5的固定连通，导水块21的前后两侧均固定连接有导向装置22，导向装置22的底部与第一外壳6的上表面固定连接，第二外壳7的内壁右侧固定连接有升降装置23，升降装置23的内壁固定连接有第一支撑杆24，第一支撑杆24的内壁固定连接有固定针头25，第一外壳6的右侧与第二外壳7的右侧均开设有第二滑槽26，第二滑槽26的内壁与第一支撑杆24的表面滑动连接，第一螺纹杆9的表面右侧、第二螺纹杆11的表面右侧和第一支撑杆24的表面右侧均固定连接有转盘27，转盘27的内壁套接有传动带，第一支撑杆24转动，通过转盘27和传动带使第一螺纹杆9和第二螺纹杆11转动，第一支撑杆24的右侧固定连接有转动装置28，第一外壳6的正面通过销轴铰接有箱门29，箱门29的正面内部固定连接有观察板30，且观察板30为钢化透明玻璃板，通过观察板30，便于作业使用者观察第一外壳6内毛桃清洗情况。

[0041]集水装置1包括水箱101、出水管102、密封阀103和过滤板104，水箱101的右侧底部固定连通有出水管102，出水管102的表面固定连接有密封阀103，水箱101的上表面内部固定连接有过滤板104，通过设置过滤板104，过滤板104将清洗时产生废水中的桃毛过滤出来，使桃毛堆积在过滤上，过滤后的废水进入水箱101内部，可再次利用，有效的提高了水资源循环利用，降低水资源的浪费，水箱101的上表面与第一外壳6的底部固定连接，水箱101的左侧与支撑块2的右侧固定连接，第一管道4的表面与水箱101的左侧固定连通。

[0042]清理装置12包括导向板1201、第一弹簧1202和第一毛刷1203，导向板1201的内壁与第二螺纹杆11的表面螺纹连接，导向板1201的表面与第一外壳6的内壁滑动连接，导向板1201的内壁顶部固定连接有第一弹簧1202，第一弹簧1202的底部连接有第一毛刷1203，第一毛刷1203的底部与集水装置1的上表面滑动连接，导向板1201的内壁与第一毛刷1203的表面滑动连接，通过设置清理装置12，第二螺纹杆11正转或反转，使第一毛刷1203左右移动，通过第一毛刷1203对集水装置1上的过滤板104进行清理，防止过滤板104上堆积较多的桃毛，导致过滤板104堵塞，使过滤板104的沥水效果降低，通过第一弹簧1202对第一毛刷1203起到推动作用，使第一毛刷1203与过滤板104紧密接触，有效的提高了第一毛刷1203对过滤板104的上表面滑动连接。

[0043]伸缩装置13包括第二支撑杆1301、第二弹簧1302和第三支撑杆1303，第二支撑杆1301的内壁顶部固定连接有第二弹簧1302，第二弹簧1302的底部固定连接有第三支撑杆1303，第二弹簧1302推动第三支撑杆1303，使去毛装置14的底部与毛桃表面紧密接触，第二支撑杆1301的内壁与第三支撑杆1303的表面滑动连接，第三支撑杆1303的底部与去毛装置14的上表面固定连接，第二支撑杆1301的内壁与第一螺纹杆9的表面螺纹连接，第一导向杆16的表面与第二支撑杆1301的内壁滑动连接。

[0044]去毛装置14包括第一连接杆1401、连接块1402、第二毛刷1403、导向槽1404、滑杆1405、第二连接杆1406、第三连接杆1407、第三弹簧1408、第四连接杆1409和支撑架1410，第一连接杆1401的上表面与伸缩装置13的底部固定连接，第一连接杆1401的底部通过销轴铰接有连接块1402，连接块1402的底部固定连接有第二毛刷1403，连接块1402的上表面左右两侧均开设有导向槽1404，导向槽1404的内壁左右两侧均固定连接有滑杆1405，滑杆1405的表面滑动连接有第二连接杆1406，第二连接杆1406的内壁通过销轴铰接有第三连接杆1407，第三连接杆1407的上表面固定连接有第三弹簧1408，第三弹簧1408的上表面固定连接有第四连接杆1409，第四连接杆1409的内壁与第三连接杆1407的表面滑动连接，第四连接杆1409的上表面固定连接有支撑架1410，支撑架1410的内壁与第一连接杆1401的表面固定连接，通过设置去毛装置14，第一连接杆1401与连接块1402铰接，使第二毛刷1403可以左右转动，在第二连接杆1406、第三连接杆1407和第三弹簧1408的配合作用下，使第二毛刷1403根据毛桃的表面轮廓进行滑动，有效提高了第二毛刷1403对毛桃的去毛效果。

[0045]导向装置22包括第一固定块2201、第二导向杆2202和第一滑块2203，第一固定块2201的底部与第一外壳6的底部固定连接，第一固定块2201的内壁左右两侧均固定连接有第二导向杆2202，第二导向杆2202的表面滑动连接有第一滑块2203，第二导向杆2202对第一滑块2203起到导向和支撑作用，第一滑块2203靠近导水块21的一侧与导水块21的表面固定连接。

[0046]升降装置23包括第二固定块2301、第三导向杆2302、第一滑块2203、第二滑块2303、第三轴承2304和第四弹簧2305，第二固定块2301的右侧与第二外壳7的内壁右侧固定连接，第二固定块2301的内壁上下两侧均固定连接有第三导向杆2302，第三导向杆2302的表面滑动连接有第二滑块2303，第二滑块2303的内壁固定连接有第三轴承2304，第三轴承2304的内壁与第一支撑杆24的表面固定连接，第三导向杆2302的表面套接有第四弹簧2305，通过设置升降装置23，去毛完成后，按动转动装置28，将毛桃与去毛装置14分离开，喷头19喷出的水继续对毛桃进行清洗，防止去毛装置14上吸附的桃毛再次吸附在毛桃上，导致毛桃清理不干净，将毛桃取下来后，松开转动装置28，第四弹簧2305推动第二滑块2303，使第二滑块2303回到初始位置，便于使用者下次使用。

[0047]转动装置28包括转块2801、把手2802、滚珠2803和缓冲垫2804，转块2801的内壁设置有把手2802，转块2801的内壁与把手2802的内壁均滑动连接有滚珠2803，通过设置滚珠2803，使转块2801与把手2802之间的滑动摩擦转化为滚动摩擦，减小转动把手2802时，转块2801对把手2802的磨损，有效的提高了把手2802的正常使用寿命，把手2802的表面固定连接有缓冲垫2804，通过缓冲垫2804，使把手2802表面具有一定的缓冲效果，增强使用者握持把手2802的舒适度。

[0048]该基于弹力挤压和水循环利用的毛桃清洗用去毛装置14使用时，打开箱门29，将毛桃插在固定针头25上，关闭箱门29，握住把手2802，抓转动转块2801，通过第一支撑杆24使毛桃转动，通过转盘27和传动带使第一螺纹杆9转动，在第一螺纹杆9的作用下使伸缩装置13左右移动，第二弹簧1302推动第三支撑杆1303，使去毛装置14的底部与毛桃表面紧密接触，第二连接杆1406、第三连接杆1407和第三弹簧1408的配合作用下，使第二毛刷1403根据毛桃的表面轮廓进行滑动，通过第二毛刷1403将毛桃上的桃毛刷下来，打开水泵3，将水箱101内的水通过喷头19喷出，将清理下来的桃毛清洗下来，去毛完成后，按动转动装置28，将毛桃与去毛装置14分离开，喷头19喷出的水继续对毛桃进行清洗，将毛桃上吸附的桃毛清洗下来，同时第一支撑杆24转动，通过转盘27和传动带使第二螺纹杆11转动，使第一毛刷1203左右移动，通过第一毛刷1203对集水装置1上的过滤板104进行清理，清洗完成后，打开箱门29，将毛桃取出，松开转动装置28，第四弹簧2305推动第二滑块2303，使第二滑块2303回到初始位置。

[0049]综上所述，该基于弹力挤压和水循环利用的毛桃清洗用去毛装置14，将毛桃插在固定针头25上，转动转动装置28，使毛桃转动，通过转盘27和传动带使第一螺纹杆9转动，在第一螺纹杆9的作用下使伸缩装置13左右移动，第二弹簧1302推动第三支撑杆1303，使去毛装置14的底部与毛桃表面紧密接触，通过去毛装置14对毛桃进行去毛处理，打开水泵3，将水箱101内的水通过喷头19喷出，将清理下来的桃毛清洗下来，在对毛桃清洗时，使使用者手不用毛桃接触，从而有效的解决了对桃毛过敏的人，无法清洗毛桃的问题。

[0050]同时，通过设置过滤板104，过滤板104将清洗时产生废水中的桃毛过滤出来，使桃毛堆积在过滤上，过滤后的废水进入水箱101内部，可再次利用，有效的提高了水资源循环利用，降低水资源的浪费。

[0051]同时，通过设置清理装置12，第二螺纹杆11正转或反转，使第一毛刷1203左右移动，通过第一毛刷1203对集水装置1上的过滤板104进行清理，防止过滤板104上堆积较多的桃毛，导致过滤板104堵塞，使过滤板104的沥水效果降低，通过第一弹簧1202对第一毛刷1203起到推动作用，使第一毛刷1203与过滤板104紧密接触，有效的提高了第一毛刷1203对过滤板104的上表面滑动连接。

[0052]同时，通过设置去毛装置14，第一连接杆1401与连接块1402铰接，使第二毛刷1403可以左右转动，在第二连接杆1406、第三连接杆1407和第三弹簧1408的配合作用下，使第二毛刷1403根据毛桃的表面轮廓进行滑动，有效提高了第二毛刷1403对毛桃的去毛效果。

[0053]同时，通过设置升降装置23，去毛完成后，按动转动装置28，将毛桃与去毛装置14分离开，喷头19喷出的水继续对毛桃进行清洗，防止去毛装置14上吸附的桃毛再次吸附在毛桃上，导致毛桃清理不干净，将毛桃取下来后，松开转动装置28，第四弹簧2305推动第二滑块2303，使第二滑块2303回到初始位置，便于使用者下次使用。

[0054]同时，通过设置滚珠2803，使转块2801与把手2802之间的滑动摩擦转化为滚动摩擦，减小转动把手2802时，转块2801对把手2802的磨损，有效的提高了把手2802的正常使用寿命。

[0055]同时，通过缓冲垫2804，使把手2802表面具有一定的缓冲效果，增强使用者握持把手2802的舒适度。

[0056]同时，通过观察板30，便于作业使用者观察第一外壳6内毛桃清洗情况。

[0057]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

[0058]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
