详情
摘要
本发明公开了一种利用旋转吹气加热实现自干功能的社区用压腿器，其结构包括支撑柱、横杆、自干生热垫腿装置、手拉架，支撑柱呈竖向而设，横杆架于相邻两根支撑柱之间且通过电焊垂直连接，自干生热垫腿装置设于横杆中间且旋转活动连接，横杆贯穿于自干生热垫腿装置中心，手拉架设于横杆上方且呈相向状与支撑柱侧面垂直焊接、本发明通过设有的自干生热垫腿装置，可通过旋转方式利用磁生电的原理产生电流，为加热及吹气装置提供电能，实现吹气去除垫腿位置的露水及雨水，同时有加热配合，可加快水分的蒸发，且若持续加热，可实现对脚踝进行热敷，解决在早晨或雨天过后，压脚器潮湿无法直接使用的问题，有效保证健康运动。
权利要求
1.一种利用旋转吹气加热实现自干功能的社区用压腿器，其结构包括支撑柱(1)、横杆(2)、自干生热垫腿装置(3)、手拉架(4)，其特征在于：所述支撑柱(1)呈竖向而设，所述横杆(2)架于相邻两根支撑柱(1)之间且通过电焊垂直连接，所述自干生热垫腿装置(3)设于横杆(2)中间且旋转活动连接，所述横杆(2)贯穿于自干生热垫腿装置(3)中心，所述手拉架(4)设于横杆(2)上方且呈相向状与支撑柱(1)侧面垂直焊接；所述自干生热垫腿装置(3)由生热垫腿结构(31)、旋转卡位件(32)、磁生电机构(33)、空气增压器(34)、吹气自干机构(35)组成，所述旋转卡位件(32)设于生热垫腿结构(31)两侧中心，所述生热垫腿结构(31)通过旋转卡位件(32)与横杆(2)中段旋转连接，所述磁生电机构(33)设于生热垫腿结构(31)内部且与横杆(2)外表面相连接，所述空气增压器(34)设于生热垫腿结构(31)内部且与吹气自干机构(35)贯通连接，所述吹气自干机构(35)呈环形设于生热垫腿结构(31)两侧内部。
2.根据权利要求1所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述生热垫腿结构(31)由圆形侧板(311)、皮质外层(312)、加热层(313)、电热元件(314)、填充层(315)组成，所述圆形侧板(311)设有两块且呈相向状而设，所述皮质外层(312)呈弧形结构设于两块圆形侧板(311)之间，所述加热层(313)设于皮质外层(312)里层，所述电热元件(314)均匀等距设于加热层(313)表面且与磁生电机构(33)电连接，所述皮质外层(312)与加热层(313)之间留有缝隙，即为填充层(315)。
3.根据权利要求2所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述皮质外层(312)的中间呈向内凹陷，及两端的直径比中部直径大。
4.根据权利要求1所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述磁生电机构(33)由内部杆架(331)、切割线圈(332)、N极磁铁(333)、S极磁铁(334)组成，所述内部杆架(331)呈竖向设于加热层(313)内部且两端与加热层(313)焊接，所述切割线圈(332)设于内部杆架(331)两侧，所述N极磁铁(333)、S极磁铁(334)呈上下相对而设且固定嵌于横杆(2)外表面。
5.根据权利要求4所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述切割线圈(332)环绕呈T型结构，所述切割线圈(332)的两端与电热元件(314)及空气增压器(34)形成闭合电路，所述切割线圈(332)外部嵌于N极磁铁(333)、S极磁铁(334)内部。
6.根据权利要求4所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述切割线圈(332)与内部杆架(331)连接，其跟随自干生热垫腿装置(3)可自由旋转，所述N极磁铁(333)、S极磁铁(334)与横杆(2)固定连接，其呈固定式。
7.根据权利要求1所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述吹气自干机构(35)设有两个，其呈相向状分别设于两块圆形侧板(311)内部，所述吹气自干机构(35)由环形气管(351)、支管(352)、斜向出风口(353)、输气软管(354)组成，所述支管(352)一端环形气管(351)侧方贯通连接，所述斜向出风口(353)设于支管(352)另一端，所述输气软管(354)一端与环形气管(351)贯通连接，所述输气软管(354)另一端与空气增压器(34)相连接。
8.根据权利要求7所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述支管(352)设有20-30个且呈两两等分，所述支管(352)呈均匀等距设于环形气管(351)同一侧方，即朝内侧方向。
9.根据权利要求7所述的一种利用旋转吹气加热实现自干功能的社区用压腿器，其特征在于：所述斜向出风口(353)由出风口(353a)、弧形遮挡件(353b)组成，所述出风口(353a)设于支管(352)朝向里侧的端口处，所述弧形遮挡件(353b)设于出风口(353a)外侧方，即弧形遮挡件(353b)均朝向圆形侧板(311)的圆心方向。
说明书
一种利用旋转吹气加热实现自干功能的社区用压腿器
技术领域
[0001]本发明涉及压腿器领域，更确切地说，是一种利用旋转吹气加热实现自干功能的社区用压腿器。
背景技术
[0002]为提高居民的身体素质，现已有很多社区配备有公共健身器材，压腿器为常见器材之一，但是，现有技术的社区压腿器却存在以下缺陷：
[0003]由于较多人喜欢在早晨或是下雨过后，空气较为清新的时候外出运动健身，但此时的压腿器处于潮湿状态，使用前则必须借助毛巾或纸巾进行擦拭，而大多数人运动不会携带这些东西，导致压腿器无法使用，或直接使用导致裤脚吸取水分变潮，因运动后毛孔呈张开状态，湿气进去体内，日积月累会严重影响人们的身体健康。
发明内容
[0004]针对现有技术存在的不足，本发明目的是提供一种利用旋转吹气加热实现自干功能的社区用压腿器，以解决现有技术的社区压腿器，由于较多人喜欢在早晨或是下雨过后，空气较为清新的时候外出运动健身，但此时的压腿器处于潮湿状态，使用前则必须借助毛巾或纸巾进行擦拭，而大多数人运动不会携带这些东西，导致压腿器无法使用，或直接使用导致裤脚吸取水分变潮，因运动后毛孔呈张开状态，湿气进去体内，日积月累会严重影响人们的身体健康的缺陷。
[0005]为了实现上述目的，本发明是通过如下的技术方案来实现：
[0006]一种利用旋转吹气加热实现自干功能的社区用压腿器，其结构包括支撑柱、横杆、自干生热垫腿装置、手拉架，所述支撑柱呈竖向而设，所述横杆架于相邻两根支撑柱之间且通过电焊垂直连接，所述自干生热垫腿装置设于横杆中间且旋转活动连接，所述横杆贯穿于自干生热垫腿装置中心，所述手拉架设于横杆上方且呈相向状与支撑柱侧面垂直焊接；
[0007]所述自干生热垫腿装置由生热垫腿结构、旋转卡位件、磁生电机构、空气增压器、吹气自干机构组成，所述旋转卡位件设于生热垫腿结构两侧中心，所述生热垫腿结构通过旋转卡位件与横杆中段旋转连接，所述磁生电机构设于生热垫腿结构内部且与横杆外表面相连接，所述空气增压器设于生热垫腿结构内部且与吹气自干机构贯通连接，所述吹气自干机构呈环形设于生热垫腿结构两侧内部。
[0008]作为本发明进一步地方案，所述生热垫腿结构由圆形侧板、皮质外层、加热层、电热元件、填充层组成，所述圆形侧板设有两块且呈相向状而设，所述皮质外层呈弧形结构设于两块圆形侧板之间，所述加热层设于皮质外层里层，所述电热元件均匀等距设于加热层表面且与磁生电机构电连接，所述皮质外层与加热层之间留有缝隙，即为填充层。
[0009]作为本发明进一步地方案，所述皮质外层的中间呈向内凹陷，及两端的直径比中部直径大。
[0010]作为本发明进一步地方案，所述磁生电机构由内部杆架、切割线圈、N极磁铁、S极磁铁组成，所述内部杆架呈竖向设于加热层内部且两端与加热层焊接，所述切割线圈设于内部杆架两侧，所述N极磁铁、S极磁铁呈上下相对而设且固定嵌于横杆外表面。
[0011]作为本发明进一步地方案，所述切割线圈环绕呈T型结构，所述切割线圈的两端与电热元件及空气增压器形成闭合电路，所述切割线圈外部嵌于N极磁铁、S极磁铁内部。
[0012]作为本发明进一步地方案，所述切割线圈与内部杆架连接，其跟随自干生热垫腿装置可自由旋转，所述N极磁铁、S极磁铁与横杆固定连接，其呈固定式。
[0013]作为本发明进一步地方案，所述吹气自干机构设有两个，其呈相向状分别设于两块圆形侧板内部，所述吹气自干机构由环形气管、支管、斜向出风口、输气软管组成，所述支管一端环形气管侧方贯通连接，所述斜向出风口设于支管另一端，所述输气软管一端与环形气管贯通连接，所述输气软管另一端与空气增压器相连接。
[0014]作为本发明进一步地方案，所述支管设有20-30个且呈两两等分，所述支管呈均匀等距设于环形气管同一侧方，即朝内侧方向。
[0015]作为本发明进一步地方案，所述斜向出风口由出风口、弧形遮挡件组成，所述出风口设于支管朝向里侧的端口处，所述弧形遮挡件设于出风口外侧方，即弧形遮挡件均朝向圆形侧板的圆心方向。
[0016]发明有益效果
[0017]相对比较于传统的社区用压脚器，本发明通过设有的自干生热垫腿装置，可通过旋转方式利用磁生电的原理产生电流，为加热及吹气装置提供电能，实现吹气去除垫腿位置的露水及雨水，同时有加热配合，可加快水分的蒸发，且若持续加热，可实现对脚踝进行热敷，解决在早晨或雨天过后，压脚器潮湿无法直接使用的问题，有效保证健康运动；
[0018]通过设有的磁生电机构，在进行手部运动带动自干生热垫腿装置旋转时，可利用旋转带动线圈切割磁场线产生电流，为加热机吹气装置提供电能；
[0019]通过设有的填充层，其内部填充有棉花、海绵等软材质，增加压腿时，脚踝的舒适度；
[0020]通过设有的吹气自干机构，可对皮质外层的外表面进行吹气，加快其表面露水或雨水的蒸发、干燥，实现垫脚时不会湿了裤脚，防止湿气入体，保证健康运动；
[0021]通过设有的电热元件，通过加热提高皮质外层的温度，配合吹气自干机构，加快皮质外层外表面水分的蒸发，且若持续加热，还可对脚踝进行热敷，缓解运动对脚踝的劳损。
附图说明
[0022]通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。
[0023]在附图中：

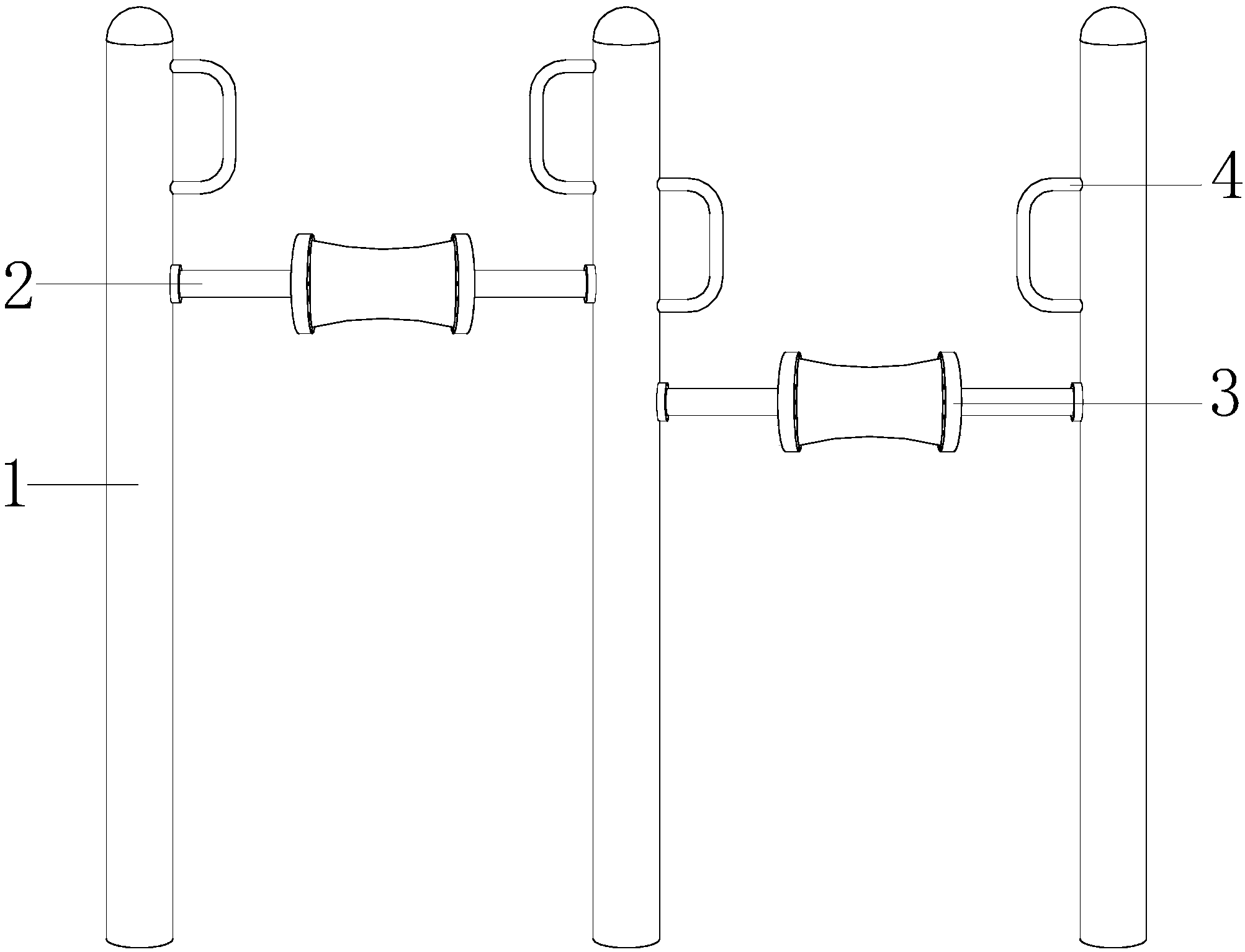

[0024]图1为本发明一种利用旋转吹气加热实现自干功能的社区用压腿器的结构示意图。
[0025]图2为本发明一种自干生热垫腿装置的结构平面图。
[0026]图3为本发明一种自干生热垫腿装置的旋转状态结构示意图。
[0027]图4为本发明一种自干生热垫腿装置的结构刨面图。
[0028]图5为本发明一种自干生热垫腿装置的结构侧视图。
[0029]图6为本发明一种斜向出风口的结构平面图
[0030]图中：支撑柱1、横杆2、自干生热垫腿装置3、手拉架4、生热垫腿结构31、旋转卡位件32、磁生电机构33、空气增压器34、吹气自干机构35、圆形侧板311、皮质外层312、加热层313、电热元件314、填充层315、内部杆架331、切割线圈332、N极磁铁333、S极磁铁334、环形气管351、支管352、斜向出风口353、输气软管354、出风口353a、弧形遮挡件353b。
具体实施方式
[0031]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0032]如图1-图6所示，本发明提供一种利用旋转吹气加热实现自干功能的社区用压腿器的技术方案：
[0033]一种利用旋转吹气加热实现自干功能的社区用压腿器，其结构包括支撑柱1、横杆2、自干生热垫腿装置3、手拉架4，所述支撑柱1呈竖向而设，所述横杆2架于相邻两根支撑柱1之间且通过电焊垂直连接，所述自干生热垫腿装置3设于横杆2中间且旋转活动连接，所述横杆2贯穿于自干生热垫腿装置3中心，所述手拉架4设于横杆2上方且呈相向状与支撑柱1侧面垂直焊接；
[0034]所述自干生热垫腿装置3由生热垫腿结构31、旋转卡位件32、磁生电机构33、空气增压器34、吹气自干机构35组成，所述旋转卡位件32设于生热垫腿结构31两侧中心，所述生热垫腿结构31通过旋转卡位件32与横杆2中段旋转连接，所述磁生电机构33设于生热垫腿结构31内部且与横杆2外表面相连接，所述空气增压器34设于生热垫腿结构31内部且与吹气自干机构35贯通连接，所述吹气自干机构35呈环形设于生热垫腿结构31两侧内部。
[0035]所述生热垫腿结构31由圆形侧板311、皮质外层312、加热层313、电热元件314、填充层315组成，所述圆形侧板311设有两块且呈相向状而设，所述皮质外层312呈弧形结构设于两块圆形侧板311之间，所述加热层313设于皮质外层312里层，所述电热元件314均匀等距设于加热层313表面且与磁生电机构33电连接，所述皮质外层312与加热层313之间留有缝隙，即为填充层315。
[0036]所述皮质外层312的中间呈向内凹陷，及两端的直径比中部直径大。
[0037]所述磁生电机构33由内部杆架331、切割线圈332、N极磁铁333、S极磁铁334组成，所述内部杆架331呈竖向设于加热层313内部且两端与加热层313焊接，所述切割线圈332设于内部杆架331两侧，所述N极磁铁333、S极磁铁334呈上下相对而设且固定嵌于横杆2外表面。
[0038]所述切割线圈332环绕呈T型结构，所述切割线圈332的两端与电热元件314及空气增压器34形成闭合电路，所述切割线圈332外部嵌于N极磁铁333、S极磁铁334内部。
[0039]所述切割线圈332与内部杆架331连接，其跟随自干生热垫腿装置3可自由旋转，所述N极磁铁333、S极磁铁334与横杆2固定连接，其呈固定式。
[0040]所述吹气自干机构35设有两个，其呈相向状分别设于两块圆形侧板311内部，所述吹气自干机构35由环形气管351、支管352、斜向出风口353、输气软管354组成，所述支管352一端环形气管351侧方贯通连接，所述斜向出风口353设于支管352另一端，所述输气软管354一端与环形气管351贯通连接，所述输气软管354另一端与空气增压器34相连接。
[0041]所述支管352设有20-30个且呈两两等分，所述支管352呈均匀等距设于环形气管351同一侧方，即朝内侧方向。
[0042]所述斜向出风口353由出风口353a、弧形遮挡件353b组成，所述出风口353a设于支管352朝向里侧的端口处，所述弧形遮挡件353b设于出风口353a外侧方，即弧形遮挡件353b均朝向圆形侧板311的圆心方向。
[0043]本发明的工作原理如下：在要进行压腿前，先手触自干生热垫腿装置3干的地方，推动其同向旋转，达到手部的运动，同时生热垫腿结构31的旋转，带动与其焊接内部杆架331旋转，内部杆架331再带动切割线圈332在N极磁铁333、S极磁铁334产生的磁场内进行旋转，切割磁场线而产生电流，该电流一部分引到电热元件314处，实现电热元件314发热，随着热量的增大，其热度会透过填充层315内的填充质传到皮质外层312，此时皮质外层312温度升高；而另一部分的电流引到空气增压器34，其将空气加压后通过输气软管354引至环形气管351内，气体再通过斜向出风口353吹出，因出风口353a的外侧设有的弧形遮挡件353b的阻挡，气体会沿着皮质外层312的弧形流动，通过加热及吹气的配合，将皮质外层312外表面附有的露水及雨水蒸发殆尽，此时可将腿架在自干生热垫腿装置3上方手握手拉架4即可进行压腿，也可手带带动自干生热垫腿装置3旋转较长时间，使皮质外层312的温度过高，可热敷脚踝。
[0044]本发明解决的问题是现有技术的社区压腿器，由于较多人喜欢在早晨或是下雨过后，空气较为清新的时候外出运动健身，但此时的压腿器处于潮湿状态，使用前则必须借助毛巾或纸巾进行擦拭，而大多数人运动不会携带这些东西，导致压腿器无法使用，或直接使用导致裤脚吸取水分变潮，因运动后毛孔呈张开状态，湿气进去体内，日积月累会严重影响人们的身体健康，本发明通过上述部件的互相组合，通过设有的自干生热垫腿装置，可通过旋转方式利用磁生电的原理产生电流，为加热及吹气装置提供电能，实现吹气去除垫腿位置的露水及雨水，同时有加热配合，可加快水分的蒸发，且若持续加热，可实现对脚踝进行热敷，解决在早晨或雨天过后，压脚器潮湿无法直接使用的问题，有效保证健康运动。
[0045]以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
[0046]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
