本发明提供一种盆栽移栽松土装置，包括支杆、辅杆、钻头、护板、挤压式开关、联动杆、承重杆、辊轮、契口、契槽、把手、喷头、储水腔、凹面、联动板和倒钩；支杆外部嵌套设置有辅杆，支杆顶部和下方四周分别一体化设置有把手和契口，辅杆内侧开口设置有契槽，支杆底部焊接设置有钻头，钻头下沿嵌入设置有喷头，钻头内部中空设置有储水腔，储水腔上沿嵌入设置有挤压式开关，辅杆外部活动连接有护板。本发明通过设有倒钩呈“犁”状，均匀分布在辊轮表面，向下压辅杆，由于杠杆作用，承重杆7可以将联动板向外推出，使得辊轮延伸出护板，进而利用呈“犁”状的倒钩可以将花盆内部已经压紧的一部分土壤疏松，更适合移栽植物的存活。
权利要求
1.一种盆栽移栽松土装置，其特征在于：该盆栽移栽松土装置包括支杆(1)、辅杆(2)、钻头(3)、护板(4)、挤压式开关(5)、联动杆(6)、承重杆(7)、辊轮(8)、契口(101)、契槽(201)、把手(102)、喷头(301)、储水腔(302)、凹面(401)、联动板(701)和倒钩(801)；所述支杆(1)外部嵌套设置有辅杆(2)，所述支杆(1)顶部和下方四周分别一体化设置有把手(102)和契口(101)，所述辅杆(2)内侧开口设置有契槽(201)，所述支杆(1)底部焊接设置有钻头(3)，所述钻头(3)下沿嵌入设置有喷头(301)，所述钻头(3)内部中空设置有储水腔(302)，所述储水腔(302)上沿嵌入设置有挤压式开关(5)，所述辅杆(2)外部活动连接有护板(4)，所述护板(4)表面开口设置有凹面(401)，所述凹面(401)内部活动连接有联动板(701)，所述联动板(701)表面转动连接有辊轮(8)，所述辊轮(8)外表面一体化设置有倒钩(801)，所述联动板(701)与辅杆(2)之间通过转轴转动连接有联动杆(6)和承重杆(7)。
2.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述契口(101)与契槽(201)之间的大小以及位置呈契合对应设置，且契槽(201)一直占辅杆(2)程度的三分之一。
3.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述喷头(301)位于钻头(3)底部二分之一高处，且挤压式开关(5)延伸至钻头(3)上方，与辅杆(2)的位置呈纵向对应。
4.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述倒钩(801)呈“犁”状，均匀分布在辊轮(8)表面。
5.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述辅杆(2)呈“T”状，且支杆(1)、辅杆(2)、护板(4)均为同心圆状。
6.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述联动杆(6)将辅杆(2)与护板(4)之间通过转轴活动连接。
7.根据权利要求1所述的盆栽移栽松土装置，其特征在于：所述辊轮(8)在护板(4)表面呈螺纹式环绕排列。
说明书
一种盆栽移栽松土装置
技术领域
[0001]本发明涉及植物栽种领域，尤其涉及一种盆栽移栽松土装置。
背景技术
[0002]种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草等；
[0003]而移栽是将已经在大棚中种植好的植物移栽到另一个花盆中去，多见于现在公众地方通过不同花卉摆放拼凑的图案等。
[0004]基于上述描述，以及结合现有技术中的设备发现，现有的植物的移栽是将植物移动到另一个花盆中，再填上土，但是这种方法由于土质的过于松散，会导致花卉根系晃动，导致花卉外泄并发生死亡，同时，现有的方式对于花卉添加的营养剂以及杀虫药等，只会停留在土壤的上沿，无法更好的被根系所吸收，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的盆栽移栽松土装置，以提高实用性。
发明内容
[0005]本发明的目的在于提供一种盆栽移栽松土装置，以解决现有的植物的移栽是将植物移动到另一个花盆中，再填上土，但是这种方法由于土质的过于松散，会导致花卉根系晃动，导致花卉外泄并发生死亡，同时，现有的方式对于花卉添加的营养剂以及杀虫药等，只会停留在土壤的上沿，无法更好的被根系所吸收的问题。
[0006]本发明盆栽移栽松土装置的目的与功效，由以下具体技术手段所达成：
[0007]一种盆栽移栽松土装置，该盆栽移栽松土装置包括支杆、辅杆、钻头、护板、挤压式开关、联动杆、承重杆、辊轮、契口、契槽、把手、喷头、储水腔、凹面、联动板和倒钩；所述支杆外部嵌套设置有辅杆，所述支杆顶部和下方四周分别一体化设置有把手和契口，所述辅杆内侧开口设置有契槽，所述支杆底部焊接设置有钻头，所述钻头下沿嵌入设置有喷头，所述钻头内部中空设置有储水腔，所述储水腔上沿嵌入设置有挤压式开关，所述辅杆外部活动连接有护板，所述护板表面开口设置有凹面，所述凹面内部活动连接有联动板，所述联动板表面转动连接有辊轮，所述辊轮外表面一体化设置有倒钩，所述联动板与辅杆之间通过转轴转动连接有联动杆和承重杆。
[0008]进一步的，所述契口与契槽之间的大小以及位置呈契合对应设置，且契槽一直占辅杆程度的三分之一。
[0009]进一步的，所述喷头位于钻头底部二分之一高处，且挤压式开关延伸至钻头上方，与辅杆的位置呈纵向对应。
[0010]进一步的，所述倒钩呈“犁”状，均匀分布在辊轮表面。
[0011]进一步的，所述辅杆呈“T”状，且支杆、辅杆、护板均为同心圆状。
[0012]进一步的，所述联动杆将辅杆与护板之间通过转轴活动连接。
[0013]进一步的，所述辊轮在护板表面呈螺纹式环绕排列。
[0014]与现有结构相较之下，本发明具有如下有益效果：
[0015]
1.通过设有辅杆呈“T”状，且支杆、辅杆、护板均为同心圆状，向下压辅杆，由于杠杆作用，使得联动杆作用，向外扩张，将花盆内壁的土壤压紧，使得花盆内部的土壤形成一个空腔，进而更适合植物的移栽，使得植物不会产生歪斜。
[0016]
2.通过设有倒钩呈“犁”状，均匀分布在辊轮表面，向下压辅杆，由于杠杆作用，承重杆7可以将联动板向外推出，使得辊轮延伸出护板，进而利用呈“犁”状的倒钩可以将花盆内部已经压紧的一部分土壤疏松，更适合移栽植物的存活。
[0017]
3.通过设有喷头位于钻头底部二分之一高处，且挤压式开关延伸至钻头上方，与辅杆的位置呈纵向对应，当拉动把手时，钻头向上进行移动，挤压式开关受力，进而将储水腔内部的营养液以及杀虫剂喷向土壤，使得喷剂更加均匀，可以到达土壤深处，更方便被植物的根系吸收。
附图说明

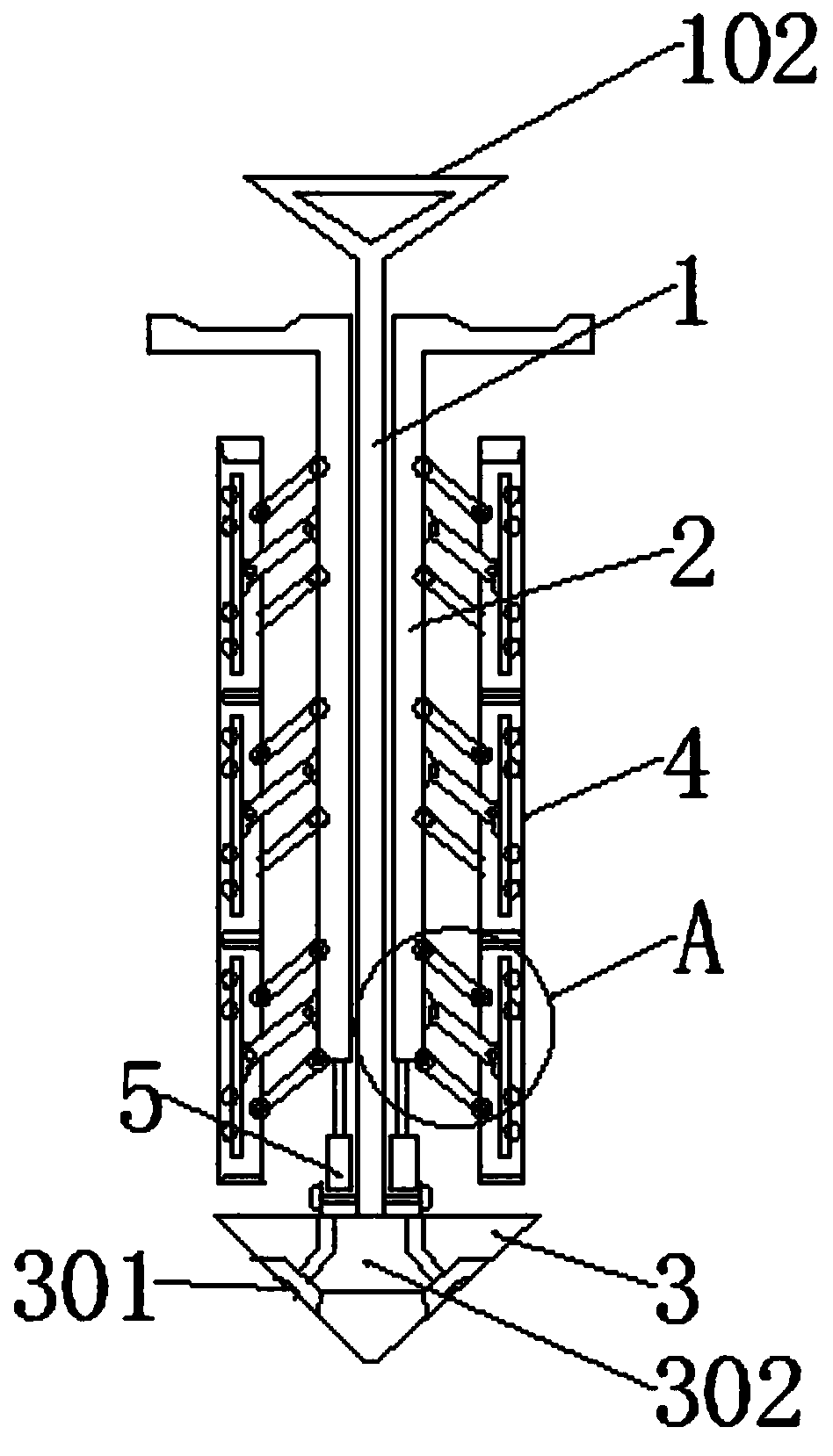

[0018]图1为本发明整体侧面内部结构示意图；
[0019]图2为本发明契槽分布结构示意图；
[0020]图3为本发明护板结构示意图；
[0021]图4为本发明图1的A处放大结构示意图；
[0022]图5为本发明辊轮侧面结构示意图；
[0023]图6为本发明倒钩结构示意图。
[0024]图中，部件名称与附图编号的对应关系为：
[0025]1-支杆，2-辅杆，3-钻头，4-护板，5-挤压式开关，6-联动杆，7-承重杆，8-辊轮，101-契口，201-契槽，102-把手，301-喷头，302-储水腔，401-凹面，701-联动板，801-倒钩。
具体实施方式
[0026]在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0027]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0028]实施例：
[0029]如附图1至附图6所示：
[0030]本发明提供一种盆栽移栽松土装置，该盆栽移栽松土装置包括支杆1、辅杆2、钻头3、护板4、挤压式开关5、联动杆6、承重杆7、辊轮8、契口101、契槽201、把手102、喷头301、储水腔302、凹面401、联动板701和倒钩801；支杆1外部嵌套设置有辅杆2，支杆1顶部和下方四周分别一体化设置有把手102和契口101，辅杆2内侧开口设置有契槽201，支杆1底部焊接设置有钻头3，钻头3下沿嵌入设置有喷头301，钻头3内部中空设置有储水腔302，储水腔302上沿嵌入设置有挤压式开关5，辅杆2外部活动连接有护板4，护板4表面开口设置有凹面401，凹面401内部活动连接有联动板701，联动板701表面转动连接有辊轮8，辊轮8外表面一体化设置有倒钩801，联动板701与辅杆2之间通过转轴转动连接有联动杆6和承重杆7。
[0031]如附图2所示：其中，契口101与契槽201之间的大小以及位置呈契合对应设置，且契槽201一直占辅杆2程度的三分之一，契口101与契槽201，可以使得支杆1来控制辅杆2进行转动，进而配合钻头3将装置常如到花盆中去，使得花盆内部的土壤向四周压紧。
[0032]如附图1所示：其中，喷头301位于钻头3底部二分之一高处，且挤压式开关5延伸至钻头3上方，与辅杆2的位置呈纵向对应，当拉动把手102时，钻头3向上进行移动，挤压式开关5受力，进而将储水腔302内部的营养液以及杀虫剂喷向土壤，使得喷剂更加均匀，可以到达土壤深处，更方便被植物的根系吸收。
[0033]如附图6所示：其中，倒钩801呈“犁”状，均匀分布在辊轮8表面，呈“犁”状的倒钩801可以将花盆内部的土壤疏松，更适合移栽的花卉的根系存活。
[0034]如附图1所示：其中，辅杆2呈“T”状，且支杆1、辅杆2、护板4均为同心圆状，当装置插入到花盆内部时，可以向下压辅杆2，由于杠杆作用，使得联动杆6作用，向外扩张，将花盆内壁的土壤压紧，同时，承重杆7可以将联动板701向外推出，使得辊轮8延伸出护板4，进而利用呈“犁”状的倒钩801可以将花盆内部的土壤疏松。
[0035]如附图1、2所示：其中，联动杆6将辅杆2与护板4之间通过转轴活动连接，此设置可以使得护板4可以将土壤压紧，更适合移栽植物的存活。
[0036]如附图3所示：其中，辊轮8在护板4表面呈螺纹式环绕排列，此种排列的辊轮8更适合对土壤进行松土，使得土壤更加的疏松。
[0037]本实施例的具体使用方式与作用：
[0038]本发明中，首先保证装置功能的完整性，接着，可以使得支杆1来控制辅杆2进行转动，进而配合钻头3将装置常如到花盆中去，使得花盆内部的土壤向四周压紧，接着，辅杆2呈“T”状，且支杆1、辅杆2、护板4均为同心圆状，当装置插入到花盆内部时，可以向下压辅杆2，使得联动杆6作用，向外扩张，将花盆内壁的土壤压紧，同时，承重杆7可以将联动板701向外推出，使得辊轮8延伸出护板4，此时，再向上拉动支杆1，可以使得呈“犁”状的倒钩801可以将花盆内部的土壤疏松，更适合移栽的花卉的根系存活，同时，喷头301位于钻头3底部二分之一高处，且挤压式开关5延伸至钻头3上方，与辅杆2的位置呈纵向对应，当拉动把手102时，钻头3向上进行移动，挤压式开关5受力，进而将储水腔302内部的营养液以及杀虫剂喷向土壤，使得喷剂更加均匀，可以到达土壤深处，更方便被植物的根系吸收，最后，将整个装置移出花盆即可。
