本发明涉及化妆品的技术领域，且公开了一种基于光感控制的化妆品自动补货装置，包括外壳和活动杆，所述外壳的内部活动连接有齿轮，齿轮的外部活动连接有支撑板，支撑板的顶部固定连接有盖板，盖板的外部活动连接有活动板，盖板的外部活动连接有直射灯，支撑板的顶部固定连接有底座，底座的外部固定连接有遮光壳，底座的内部活动连接有光敏电阻；通过外壳、支撑板、盖板、活动板、直射灯、底座、遮光壳、光敏电阻之间的相互作用下，可以将不同化妆品对应的付款二维码设置在显示屏内，这样就可以使得顾客自行购买并取出化妆品了，这样就避免了化妆瓶暴露在外而造成的跌落，并且具备一定的防盗功能。
权利要求
1.一种基于光感控制的化妆品自动补货装置，包括外壳(1)和活动杆(2)，其特征在于：所述外壳(1)的内部活动连接有齿轮(3)，齿轮(3)的外部活动连接有支撑板(4)，支撑板(4)的顶部固定连接有盖板(5)，盖板(5)的外部活动连接有活动板(6)，盖板(5)的外部活动连接有直射灯(7)，支撑板(4)的顶部固定连接有底座(8)，底座(8)的外部固定连接有遮光壳(9)，底座(8)的内部活动连接有光敏电阻(10)，齿轮(3)的外部固定连接有转轮一(11)，转轮一(11)的外部活动连接有履带(12)，履带(12)的外部活动连接有转轮二(13)，活动杆(2)的外部活动连接有弹簧一(14)，弹簧一(14)远离活动杆(2)的一端活动连接有转轮三(15)，转轮三(15)的外部活动连接有转轮四(16)，转轮四(16)的内部活动连接有卡扣(17)，转轮四(16)的外部活动连接有固定圈(18)。
2.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述齿轮(3)的外部设置有半圈的齿牙，支撑板(4)的内部设置有与齿轮(3)规格相匹配的齿牙，支撑板(4)活动连接在外壳(1)的内部。
3.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述外壳(1)的顶部设置有显示屏，盖板(5)和活动板(6)之间通过电转钮活动连接，遮光壳(9)的表面开设有透光孔，透光孔的位置与光敏电阻(10)和直射灯(7)的位置相匹配。
4.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述转轮二(13)活动连接在外壳(1)的内部，转轮二(13)与活动杆(2)的外部固定连接，活动杆(2)活动连接在外壳(1)的内部，转轮三(15)活动连接在活动杆(2)的外部。
5.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述转轮三(15)的外部设置有卡块一，转轮四(16)的内侧设置有卡块二，卡块一和卡块二的规格相匹配，转轮三(15)的表面开设有卡槽。
6.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述卡扣(17)的外部活动连接有弹簧二，弹簧二远离卡扣(17)的一端活动连接在转轮四(16)的内部，卡扣(17)的规格与卡槽相匹配，固定圈(18)固定在外壳(1)的内部，转轮四(16)活动连接在固定圈(18)的外部，固定圈(18)的顶部和右侧表面均开设有进料槽，转轮四(16)的表面开设有四个传输槽，传输槽的规格与进料槽相匹配，外壳(1)的内部固定连接有进料孔，进料孔的规格与进料槽相匹配。
7.根据权利要求1所述的一种基于光感控制的化妆品自动补货装置，其特征在于：所述光敏电阻(10)与齿轮(3)电连接，显示屏与电转钮、光敏电阻(10)电连接，齿轮(3)、电转钮与驱动电源电连接。
说明书
一种基于光感控制的化妆品自动补货装置
技术领域
[0001]本发明涉及化妆品的技术领域，具体为一种基于光感控制的化妆品自动补货装置。
背景技术
[0002]化妆品是为了美化、保留或改变人的外表而用于人体的调剂(除肥皂)，或为了净、染、擦、矫正或保护皮肤、头发、指甲、眼睛或牙齿而用的调剂。对皮肤敏感的人来说，化妆品最好不要选择气味过于芬芳的，因为气味芳香的护肤品大多含有多种香料，化学成分复杂，容易引起过敏。同时还含有酒精和果酸成分，而酒精和果酸对皮肤刺激大，对敏感性肌肤无疑是雪上加霜。一般来说，敏感肌肤的过敏症状因人而异，其表现也各不相同，如有的人在使用护肤乳液过敏时可能有些瘙痒，而有些人会出现红肿成片、灼烧、刺痛的感觉。
[0003]人们在化妆品店进行选购的时候，由于化妆品绝大多数都是暴露在外界的，并且化妆品的外包装一般采用玻璃包装，这样就会可能由于人们的不注意造成化妆品跌落，进而使得化妆品破碎，造成较大的经济损失，并且在化妆品售卖的时候，往往需要人力进行补货，这样就有可能造成补货不及时，进而造成错失顾客购买的机会，影响化妆品的销售量，并且在一天售卖结束后还需要人力进行盘点，这样也会增加店员的工作量，不利于化妆品店的正常运行。
[0004]所以针对这些问题，我们需要一种基于光感控制的化妆品自动补货装置来解决。
发明内容
[0005](一)解决的技术问题
[0006]针对现有技术的不足，本发明提供了一种基于光感控制的化妆品自动补货装置，具备自动补货、防跌落和防盗的优点，解决了现今的化妆品的外包装一般采用玻璃包装，这样就会可能由于人们的不注意造成化妆品跌落，进而使得化妆品破碎，造成较大的经济损失，并且在化妆品售卖的时候，往往需要人力进行补货，这样就有可能造成补货不及时，进而造成错失顾客购买的机会，影响化妆品的销售量，并且在一天售卖结束后还需要人力进行盘点，这样也会增加店员的工作量的问题。
[0007](二)技术方案
[0008]为实现上述自动补货、防跌落和防盗的目的，本发明提供如下技术方案：一种基于光感控制的化妆品自动补货装置，包括外壳和活动杆，所述外壳的内部活动连接有齿轮，齿轮的外部活动连接有支撑板，支撑板的顶部固定连接有盖板，盖板的外部活动连接有活动板，盖板的外部活动连接有直射灯，支撑板的顶部固定连接有底座，底座的外部固定连接有遮光壳，底座的内部活动连接有光敏电阻，齿轮的外部固定连接有转轮一，转轮一的外部活动连接有履带，履带的外部活动连接有转轮二，活动杆的外部活动连接有弹簧一，弹簧一远离活动杆的一端活动连接有转轮三，转轮三的外部活动连接有转轮四，转轮四的内部活动连接有卡扣，转轮四的外部活动连接有固定圈。
[0009]优选的，所述齿轮的外部设置有半圈的齿牙，支撑板的内部设置有与齿轮规格相匹配的齿牙，支撑板活动连接在外壳的内部。
[0010]优选的，所述外壳的顶部设置有显示屏，盖板和活动板之间通过电转钮活动连接，遮光壳的表面开设有透光孔，透光孔的位置与光敏电阻和直射灯的位置相匹配。
[0011]优选的，所述转轮二活动连接在外壳的内部，转轮二与活动杆的外部固定连接，活动杆活动连接在外壳的内部，转轮三活动连接在活动杆的外部。
[0012]优选的，所述转轮三的外部设置有卡块一，转轮四的内侧设置有卡块二，卡块一和卡块二的规格相匹配，转轮三的表面开设有卡槽。
[0013]优选的，所述卡扣的外部活动连接有弹簧二，弹簧二远离卡扣的一端活动连接在转轮四的内部，卡扣的规格与卡槽相匹配，固定圈固定在外壳的内部，转轮四活动连接在固定圈的外部，固定圈的顶部和右侧表面均开设有进料槽，转轮四的表面开设有四个传输槽，传输槽的规格与进料槽相匹配，外壳的内部固定连接有进料孔，进料孔的规格与进料槽相匹配。
[0014]优选的，所述光敏电阻与齿轮电连接，显示屏与电转钮、光敏电阻电连接，齿轮、电转钮与驱动电源电连接。
[0015](三)有益效果
[0016]与现有技术相比，本发明提供了一种基于光感控制的化妆品自动补货装置，具备以下有益效果：
[0017]1、该基于光感控制的化妆品自动补货装置，通过外壳、支撑板、盖板、活动板、直射灯、底座、遮光壳、光敏电阻之间的相互作用下，可以将不同化妆品对应的付款二维码设置在显示屏内，这样就可以使得顾客自行购买并取出化妆品了，这样就避免了化妆瓶暴露在外而造成的跌落，并且具备一定的防盗功能；在顾客取出化妆品时，可以通过光敏电阻改变阻值的次数来统计卖出的数量，这样就可以自动对化妆品进行盘点，极大的节约了店员的盘点时间。
[0018]2、该基于光感控制的化妆品自动补货装置，通过转轮一、履带、转轮二、弹簧一、转轮三、转轮四、卡扣、固定圈之间的相互作用下，可以使得本装置在化妆品被售出之后可以自动补货，这样就避免了店员的补货不及时的问题，减轻了店员的工作量，这样更有利于实际状况下的化妆品售卖。
附图说明

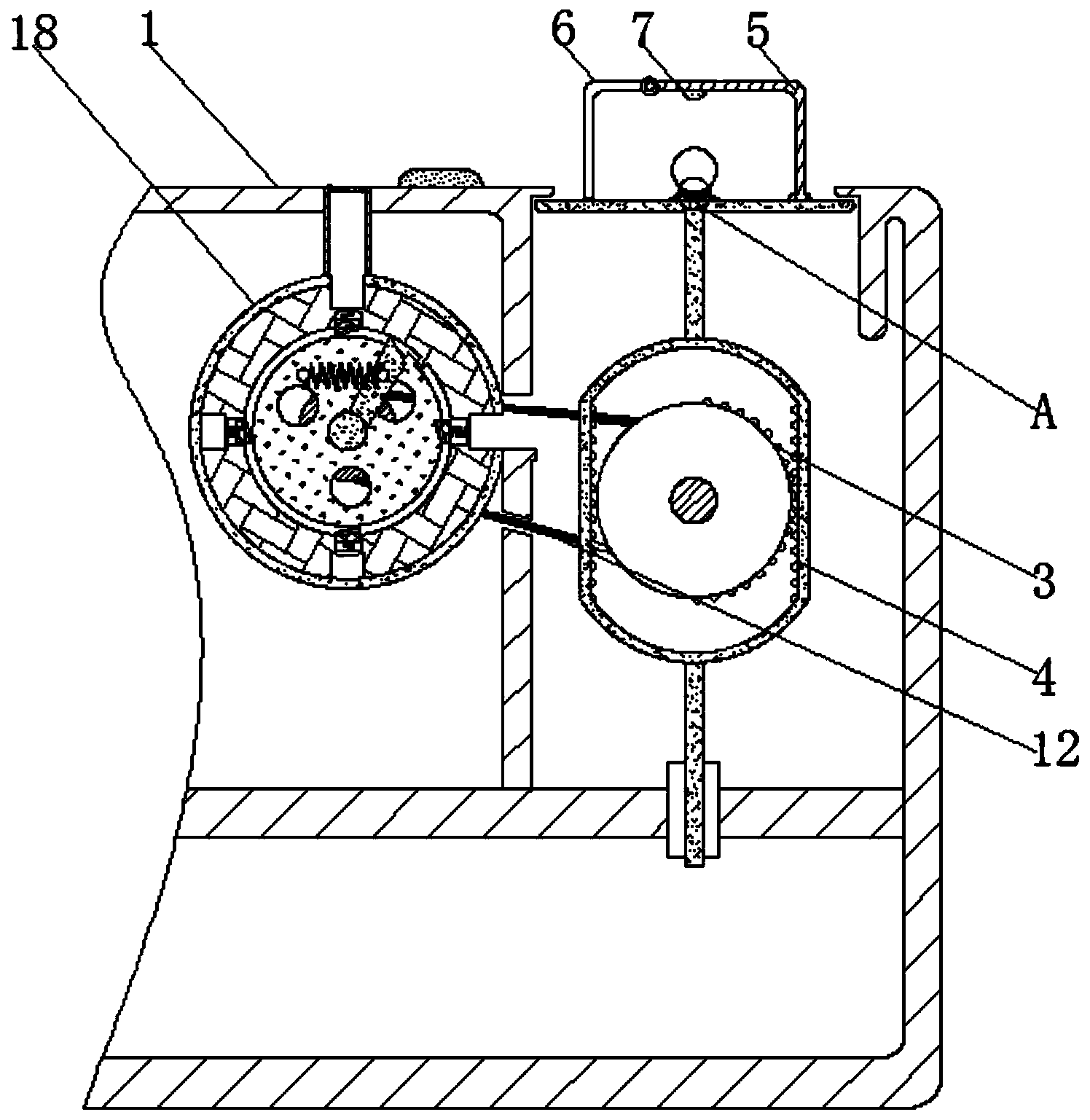

[0019]图1为本发明结构局部剖视示意图；
[0020]图2为本发明图1中A处结构示意图；
[0021]图3为本发明履带、转轮二、弹簧一、转轮四、卡扣和固定圈之间的连接关系结构示意图；
[0022]图4为本发明图3中B处结构示意图；
[0023]图5为本发明转轮一、履带、转轮二和转轮三之间的连接关系结构示意图。
[0024]图中：1、外壳；2、活动杆；3、齿轮；4、支撑板；5、盖板；6、活动板；7、直射灯；8、底座；9、遮光壳；10、光敏电阻；11、转轮一；12、履带；13、转轮二；14、弹簧一；15、转轮三；16、转轮四；17、卡扣；18、固定圈。
具体实施方式
[0025]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0026]请参阅图1-5，一种基于光感控制的化妆品自动补货装置，包括外壳1和活动杆2，外壳1的内部活动连接有齿轮3，齿轮3的外部活动连接有支撑板4，齿轮3的外部设置有半圈的齿牙，支撑板4的内部设置有与齿轮3规格相匹配的齿牙，支撑板4活动连接在外壳1的内部；支撑板4的顶部固定连接有盖板5，盖板5的外部活动连接有活动板6。
[0027]盖板5的外部活动连接有直射灯7，支撑板4的顶部固定连接有底座8，底座8的外部固定连接有遮光壳9，底座8的内部活动连接有光敏电阻10，外壳1的顶部设置有显示屏，盖板5和活动板6之间通过电转钮活动连接，遮光壳9的表面开设有透光孔，透光孔的位置与光敏电阻10和直射灯7的位置相匹配；通过外壳1、支撑板4、盖板5、活动板6、直射灯7、底座8、遮光壳9、光敏电阻10之间的相互作用下，可以将不同化妆品对应的付款二维码设置在显示屏内，这样就可以使得顾客自行购买并取出化妆品了，这样就避免了化妆瓶暴露在外而造成的跌落，并且具备一定的防盗功能；在顾客取出化妆品时，可以通过光敏电阻10改变阻值的次数来统计卖出的数量，这样就可以自动对化妆品进行盘点，极大的节约了店员的盘点时间。
[0028]齿轮3的外部固定连接有转轮一11，转轮一11的外部活动连接有履带12，履带12的外部活动连接有转轮二13，活动杆2的外部活动连接有弹簧一14，弹簧一14远离活动杆2的一端活动连接有转轮三15，转轮二13活动连接在外壳1的内部，转轮二13与活动杆2的外部固定连接，活动杆2活动连接在外壳1的内部，转轮三15活动连接在活动杆2的外部；转轮三15的外部活动连接有转轮四16，转轮三15的外部设置有卡块一，转轮四16的内侧设置有卡块二，卡块一和卡块二的规格相匹配，转轮三15的表面开设有卡槽。
[0029]转轮四16的内部活动连接有卡扣17，转轮四16的外部活动连接有固定圈18，卡扣17的外部活动连接有弹簧二，弹簧二远离卡扣17的一端活动连接在转轮四16的内部，卡扣17的规格与卡槽相匹配，固定圈18固定在外壳1的内部，转轮四16活动连接在固定圈18的外部，固定圈18的顶部和右侧表面均开设有进料槽，转轮四16的表面开设有四个传输槽，传输槽的规格与进料槽相匹配，外壳1的内部固定连接有进料孔，进料孔的规格与进料槽相匹配，光敏电阻10与齿轮3电连接，显示屏与电转钮、光敏电阻10电连接，齿轮3、电转钮与驱动电源电连接，通过转轮一11、履带12、转轮二13、弹簧一14、转轮三15、转轮四16、卡扣17、固定圈18之间的相互作用下，可以使得本装置在化妆品被售出之后可以自动补货，这样就避免了店员的补货不及时的问题，减轻了店员的工作量，这样更有利于实际状况下的化妆品售卖。
[0030]工作过程和原理:当本装置开始启用时，由于外壳1的内部活动连接有齿轮3，齿轮3的外部活动连接有支撑板4，支撑板4的顶部固定连接有盖板5，盖板5的外部活动连接有活动板6，盖板5的外部活动连接有直射灯7，支撑板4的顶部固定连接有底座8，底座8的外部固定连接有遮光壳9，底座8的内部活动连接有光敏电阻10，齿轮3的外部设置有半圈的齿牙，支撑板4的内部设置有与齿轮3规格相匹配的齿牙，支撑板4活动连接在外壳1的内部，外壳1的顶部设置有显示屏，盖板5和活动板6之间通过电转钮活动连接，遮光壳9的表面开设有透光孔，透光孔的位置与光敏电阻10和直射灯7的位置相匹配，光敏电阻10与齿轮3电连接，显示屏与电转钮、光敏电阻10电连接，齿轮3、电转钮与驱动电源电连接；此时当顾客通过扫描付款码完成付款，这是驱动电源就会驱动电转钮转动，电转钮转动带动活动板6转动，顾客将化妆品取出后，光敏电阻10通过透光孔接收到直射灯7的光线，这是光敏电阻10的阻值发生变化，显示屏会记录阻值变化的次数，并且阻值的变化使得驱动电源驱动齿轮3转动，齿轮3转动带动支撑板4运动。
[0031]由于齿轮3的外部固定连接有转轮一11，转轮一11的外部活动连接有履带12，履带12的外部活动连接有转轮二13，活动杆2的外部活动连接有弹簧一14，弹簧一14远离活动杆2的一端活动连接有转轮三15，转轮三15的外部活动连接有转轮四16，转轮四16的内部活动连接有卡扣17，转轮四16的外部活动连接有固定圈18，转轮二13活动连接在外壳1的内部，转轮二13与活动杆2的外部固定连接，活动杆2活动连接在外壳1的内部，转轮三15活动连接在活动杆2的外部，转轮三15的外部设置有卡块一，转轮四16的内侧设置有卡块二，卡块一和卡块二的规格相匹配，转轮三15的表面开设有卡槽，卡扣17的外部活动连接有弹簧二，弹簧二远离卡扣17的一端活动连接在转轮四16的内部，卡扣17的规格与卡槽相匹配，固定圈18固定在外壳1的内部，转轮四16活动连接在固定圈18的外部，固定圈18的顶部和右侧表面均开设有进料槽，转轮四16的表面开设有四个传输槽，传输槽的规格与进料槽相匹配，外壳1的内部固定连接有进料孔，进料孔的规格与进料槽相匹配；此时齿轮3转动带动转轮一11转动，转轮一11转动在履带12的作用下带动转轮二13转动，转轮二13转动带动活动杆2转动，活动杆2运动带动弹簧一14运动，活动杆2转动至与卡扣17接触并在弹簧二的作用下带动卡扣17运动，卡扣17运动将不在卡和转轮三15，转轮三15在弹簧一14的回复力的作用下发生运动，直至转轮三15外部的卡槽与下一个卡扣17卡和，转轮三15运动在卡块一和卡块二的作用下带动转轮四16运动，转轮四16运动将带动进料槽内部的化妆品运动，并且此时转动后的化妆品由于自身重力作用下会滚落到支撑板4顶部的底座8上，化妆品将遮挡直射灯7的光线，光敏电阻10恢复初始阻值，在齿轮3的作用下支撑板4完成一次往复运动。
[0032]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
