本发明公开一种可以自动清理轮扇背水侧水垢的水轮机，包括箱体，所述箱体的左侧穿插设置有冲水管，所述箱体的底部固定连接有出水管，所述箱体的内部转动连接有轮体，所述轮体的内部转动连接有轴承环，所述轮体的表面穿插设置有轮扇，所述推水杆靠近轮心的一侧滑动连接有喷水管，所述喷水管的侧面固定连接有进水管，所述传动齿杆的侧面啮合连接有空心管，所述传递杆远离轮心的一侧啮合连接有变速齿轮，所述变速齿轮的侧面啮合连接有传动齿轮，所述传动齿轮的侧面穿插设置有刮轮，该可以自动清理轮扇背水侧水垢的水轮机，通过承接齿轮与刮轮的配合使用，从而达到了在水轮机运转时自动清理轮扇背水侧的水垢的效果。
权利要求
1.一种可以自动清理轮扇背水侧水垢的水轮机，包括箱体（1），其特征在于：所述箱体（1）的左侧穿插设置有冲水管（2），所述箱体（1）的底部固定连接有出水管（3），所述箱体（1）的内部转动连接有轮体（4），所述轮体（4）的内部转动连接有轴承环（6），所述轮体（4）的表面穿插设置有轮扇（5），所述轮扇（5）的表面滑动连接有限位杆（7），所述轮扇（5）靠近轮心的一侧啮合连接有承接齿轮（8），所述承接齿轮（8）的靠近轮心的一侧设置有主偏转杆（9），所述主偏转杆（9）远离承接齿轮（8）的一侧转动连接有传递杆（10），所述传递杆（10）远离主偏转杆（9）的一侧转动连接有副偏转杆（11），所述副偏转杆（11）远离传递杆（10）的一侧转动连接有推水杆（12），所述推水杆（12）靠近轮心的一侧滑动连接有喷水管（13），所述喷水管（13）的侧面固定连接有进水管（14），所述进水管（14）的侧面穿插设置有传动齿杆（15），所述传动齿杆（15）的侧面啮合连接有空心管（16），所述传递杆（10）远离轮心的一侧啮合连接有变速齿轮（18），所述变速齿轮（18）的侧面啮合连接有传动齿轮（19），所述传动齿轮（19）的侧面穿插设置有刮轮（17）。
2.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述轮扇（5）的表面开设有限位槽，且限位杆（7）的一端插入限位槽，并在限位槽内部设置有复位弹簧。
3.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述承接齿轮（8）的内轮表面设置有凸起。
4.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述主偏转杆（9）的中部表面设置有杠杆。
5.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述传递杆（10）的侧面设置有弧形块。
6.根据权利要求5所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述传动齿杆（15）在轮体（4）静止时远离进水管（14）的一端与弧形块接触且无挤压力。
7.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述空心管（16）的侧面设置有斜齿牙，且传动齿杆（15）单向啮合。
8.根据权利要求1所述的一种可以自动清理轮扇背水侧水垢的水轮机，其特征在于：所述空心管（16）远离进水管（14）的一侧设置有吸水扇。
说明书
一种可以自动清理轮扇背水侧水垢的水轮机
技术领域
[0001]本发明涉及电力技术领域，具体为一种可以自动清理轮扇背水侧水垢的水轮机。
背景技术
[0002]水轮机是把水流的能量转换为旋转机械能的动力机械，它属于流体机械中的透平机械。早在公元前100年前后，中国就出现了水轮机的雏形——水轮，用于提灌和驱动粮食加工器械。现代水轮机则大多数安装在水电站内，用来驱动发电机发电。
[0003]现有的水轮机在长时间运转后，需要停机清理水轮机内部的水垢，尤其是在挡水扇的背水侧，难以得到水流的冲刷，因而很容易造成水垢的积累，这些积累的水垢会增大水轮机的重量，甚至增大水轮机的转动摩擦力，对机械能的转化十分不利，而停机会降低水轮机的工作效率。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种可以自动清理轮扇背水侧水垢的水轮机，具备在水轮机运转时自动清理轮扇背水侧的水垢等优点，解决了现有水轮机需要定期停机清理水轮机内部的水垢，影响水轮机的工作效率的问题。
[0006](二)技术方案
[0007]为实现上述在水轮机运转时自动清理轮扇背水侧的水垢的目的，本发明提供如下技术方案：一种可以自动清理轮扇背水侧水垢的水轮机，包括箱体，所述箱体的左侧穿插设置有冲水管，所述箱体的底部固定连接有出水管，所述箱体的内部转动连接有轮体，所述轮体的内部转动连接有轴承环，所述轮体的表面穿插设置有轮扇，所述轮扇的表面滑动连接有限位杆，所述轮扇靠近轮心的一侧啮合连接有承接齿轮，所述承接齿轮的靠近轮心的一侧设置有主偏转杆，所述主偏转杆远离承接齿轮的一侧转动连接有传递杆，所述传递杆远离主偏转杆的一侧转动连接有副偏转杆，所述副偏转杆远离传递杆的一侧转动连接有推水杆，所述推水杆靠近轮心的一侧滑动连接有喷水管，所述喷水管的侧面固定连接有进水管，所述进水管的侧面穿插设置有传动齿杆，所述传动齿杆的侧面啮合连接有空心管，所述传递杆远离轮心的一侧啮合连接有变速齿轮，所述变速齿轮的侧面啮合连接有传动齿轮，所述传动齿轮的侧面穿插设置有刮轮。
[0008]优选的，所述轮扇的表面开设有限位槽，且限位杆的一端插入限位槽，并在限位槽内部设置有复位弹簧。
[0009]优选的，所述承接齿轮的内轮表面设置有凸起。
[0010]优选的，所述主偏转杆的中部表面设置有杠杆。
[0011]优选的，所述传递杆的侧面设置有弧形块，在传递杆移动时将传递齿杆顶动。
[0012]优选的，所述传动齿杆在轮体静止时远离进水管的一端与弧形块接触且无挤压力。
[0013]优选的，所述空心管的侧面设置有斜齿牙，且传动齿杆单向啮合，防止吸水扇逆向转动产生喷水效果，产生与水流的对冲力，增大轮体的转动摩擦力。
[0014]优选的，所述空心管远离进水管的一侧设置有吸水扇。
[0015](三)有益效果
[0016]与现有技术相比，本发明提供了一种可以自动清理轮扇背水侧水垢的水轮机，具备以下有益效果：
[0017]1、该可以自动清理轮扇背水侧水垢的水轮机，通过承接齿轮与刮轮的配合使用，在水轮机运转时，高速水流从冲水管进入到箱体内，对轮扇进行冲击后从出水管流出，而轮扇则带动轮体高速转动。
[0018]在轮扇被水流冲击时，轮扇发生顺时针偏转，与承接齿轮发生啮合传动，导致承接齿轮逆时针转动，承接齿轮内轮表面的凸起对主偏转杆的一端进行挤压，使主偏转杆在中间设置的杠杆的作用下将另一端设置的传递杆向远离轮心的方向顶动，传递杆与变速齿轮啮合传动，进而带动传动齿轮转动，并且放大了转动圈数，使传动齿轮带动刮轮转动，刮轮表面设置有刮杆，且与轮扇的背水侧面贴合，故在刮轮转动时，刮杆随之转动并将轮扇背水侧面上积累的水垢刮除。
[0019]在轮扇离开击水点后，在限位杆的作用下，轮扇恢复初始角度，从而达到了在水轮机运转时自动清理轮扇背水侧的水垢的效果。
[0020]2、该可以自动清理轮扇背水侧水垢的水轮机，通过进水管与传动齿轮的配合使用，在传递杆向远离轮心方向移动时，其侧面设置的弧形块将传动齿杆顶动向靠近进水管方向移动，带动与之啮合的空心管转动，而在空心管远离进水管的一侧设置有吸水扇，随着空心管的转动，吸水扇将进入箱体的水吸入到空心管内，随后通过其内部设置的单向阀进入到进水管内，通过进水管将水并克服离心力将水压入喷水管内。
[0021]与此同时，在传递杆向远离轮心方向移动时，副偏转杆在中间表面设置的杠杆的作用下，带动推水杆向靠近轮心方向移动，进而对喷水管内水分进行挤压，由于喷水管与轴承环连通，故喷水管内喷出的水进入到轴承环内，再从轴承环侧面开口喷出，防止了被刮杆刮掉的水垢顺着轴承环侧面的开口进入到轴承环内，并附着在轴承滚子上，增大轮体的转动摩擦力，从而达到了防止水垢进入轴承环内，并附着在轴承滚子上，增大轮体的转动摩擦力的效果。
附图说明

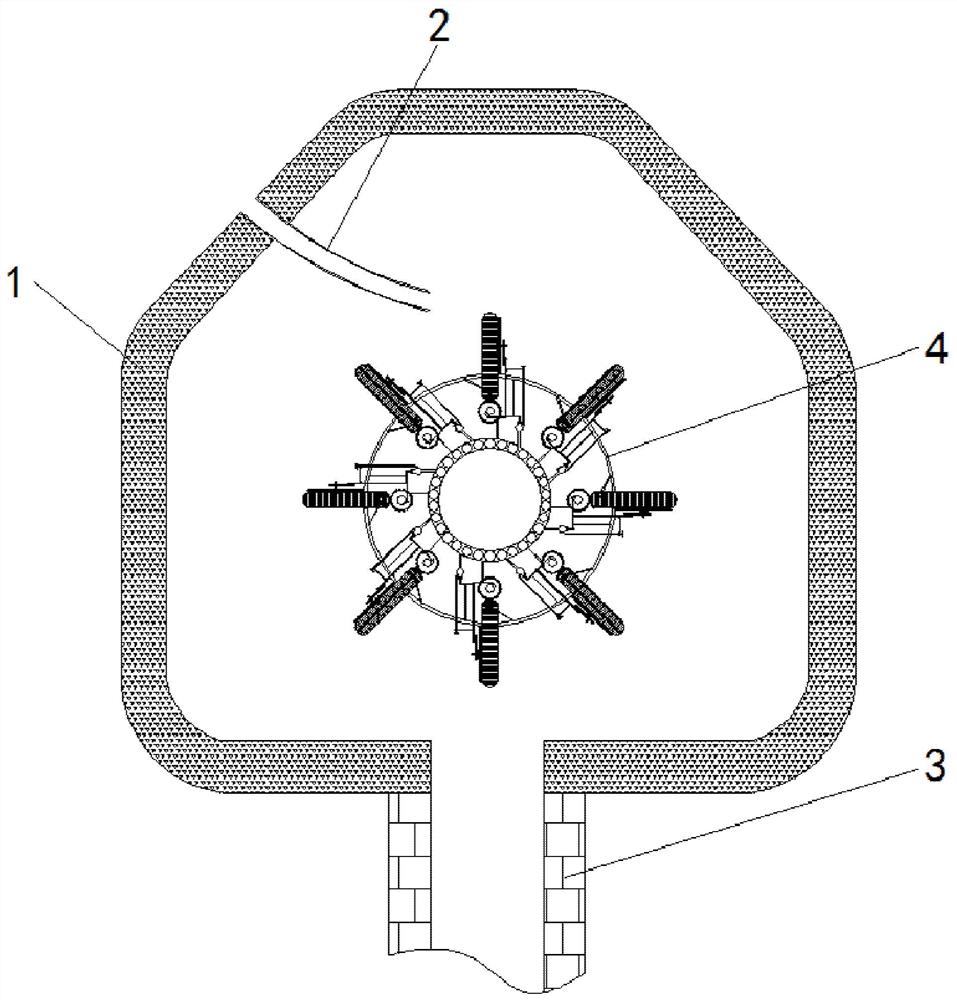

[0022]图1为本发明结构整体剖视示意图；
[0023]图2为本发明结构轮体剖视示意图；
[0024]图3为本发明结构轮扇传动机构示意图；
[0025]图4为本发明结构进水管剖视示意图；
[0026]图5为本发明结构传动齿杆与空心管侧面连接示意图；
[0027]图6为本发明结构与传递杆相连机构示意图；
[0028]图7为本发明结构刮轮转动示意图；
[0029]图8为本发明结构承接齿轮与主偏转杆连接示意图。
[0030]图中：1、箱体，2、冲水管，3、出水管，4、轮体，5、轮扇，6、轴承环，7、限位杆，8、承接齿轮，9、主偏转杆，10、传递杆，11、副偏转杆，12、推水杆，13、喷水管，14、进水管，15、传动齿杆，16、空心管，17、刮轮，18、变速齿轮，19、传动齿轮。
具体实施方式
[0031]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0032]请参阅图1-8，一种可以自动清理轮扇背水侧水垢的水轮机，包括箱体1，箱体1的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，箱体1的左侧穿插设置有冲水管2，箱体1的底部固定连接有出水管3，箱体1的内部转动连接有轮体4，轮体4的内部转动连接有轴承环6，轮体4的表面穿插设置有轮扇5，轮扇5的表面开设有限位槽，且限位杆7的一端插入限位槽，并在限位槽内部设置有复位弹簧，轮扇5的表面滑动连接有限位杆7，轮扇5靠近轮心的一侧啮合连接有承接齿轮8，承接齿轮8的内轮表面设置有凸起，承接齿轮8的靠近轮心的一侧设置有主偏转杆9，主偏转杆9的中部表面设置有杠杆，主偏转杆9远离承接齿轮8的一侧转动连接有传递杆10，传递杆10的侧面设置有弧形块，在传递杆10移动时将传递齿杆15顶动，传递杆10远离主偏转杆9的一侧转动连接有副偏转杆11，副偏转杆11远离传递杆10的一侧转动连接有推水杆12，推水杆12靠近轮心的一侧滑动连接有喷水管13，喷水管13的侧面固定连接有进水管14，进水管14的侧面穿插设置有传动齿杆15，传动齿杆15在轮体4静止时远离进水管14的一端与弧形块接触且无挤压力，传动齿杆15的侧面啮合连接有空心管16，空心管16远离进水管14的一侧设置有吸水扇，空心管16的侧面设置有斜齿牙，且传动齿杆15单向啮合，防止吸水扇逆向转动产生喷水效果，产生与水流的对冲力，增大轮体4的转动摩擦力，传递杆10远离轮心的一侧啮合连接有变速齿轮18，变速齿轮18的侧面啮合连接有传动齿轮19，传动齿轮19的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，传动齿轮19的侧面穿插设置有刮轮17。
[0033]在水轮机运转时，高速水流从冲水管2进入到箱体1内，对轮扇5进行冲击后从出水管3流出，而轮扇5则带动轮体4高速转动。
[0034]在轮扇5被水流冲击时，轮扇5发生顺时针偏转，与承接齿轮8发生啮合传动，导致承接齿轮8逆时针转动，承接齿轮8内轮表面的凸起对主偏转杆9的一端进行挤压，使主偏转杆9在中间设置的杠杆的作用下将另一端设置的传递杆10向远离轮心的方向顶动，传递杆10与变速齿轮18啮合传动，进而带动传动齿轮19转动，并且放大了转动圈数，使传动齿轮19带动刮轮17转动，刮轮17表面设置有刮杆，且与轮扇5的背水侧面贴合，故在刮轮17转动时，刮杆随之转动并将轮扇5背水侧面上积累的水垢刮除。
[0035]在轮扇5离开击水点后，在限位杆7的作用下，轮扇5恢复初始角度，从而达到了在水轮机运转时自动清理轮扇5背水侧的水垢的效果。
[0036]在传递杆10向远离轮心方向移动时，其侧面设置的弧形块将传动齿杆15顶动向靠近进水管14方向移动，带动与之啮合的空心管16转动，而在空心管16远离进水管14的一侧设置有吸水扇，随着空心管16的转动，吸水扇将进入箱体1的水吸入到空心管16内，随后通过其内部设置的单向阀进入到进水管14内，通过进水管14将水并克服离心力将水压入喷水管13内。
[0037]与此同时，在传递杆10向远离轮心方向移动时，副偏转杆11在中间表面设置的杠杆的作用下，带动推水杆12向靠近轮心方向移动，进而对喷水管13内水分进行挤压，由于喷水管13与轴承环6连通，故喷水管13内喷出的水进入到轴承环6内，再从轴承环6侧面开口喷出，防止了被刮杆刮掉的水垢顺着轴承环6侧面的开口进入到轴承环6内，并附着在轴承滚子上，增大轮体4的转动摩擦力，从而达到了防止水垢进入轴承环6内，并附着在轴承滚子上，增大轮体4的转动摩擦力的效果。
[0038]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
