本发明涉及一种苗木种子装封设备，尤其涉及一种苗木种子密封干藏用种子装封设备。技术问题：提供一种能够省时省力、能够防止种子掉落、能够提高装瓶速度的苗木种子密封干藏用种子装封设备。技术方案是：一种苗木种子密封干藏用种子装封设备，包括有凹形底座、第一连接板、风筒、弧形下料箱、电机、第一锥齿轮、第一轴承座、第一转轴、第二锥齿轮、叶片等；凹形底座左侧顶部连接有第一连接板，第一连接板顶部连接有风筒，风筒顶部连接有弧形下料箱。本发明的叶片转动能够将干瘪的苗木种子和杂质吹走，实现了饱和种子和干瘪种子的分离，饱和的种子能够通过漏斗落入玻璃瓶内，因此本发明能够省时省力、能够防止种子掉落、能够提高装瓶速度。

权利要求

1.一种苗木种子密封干藏用种子装封设备，其特征在于，包括有凹形底座、第一连接板、风筒、弧形下料箱、电机、第一锥齿轮、第一轴承座、第一转轴、第二锥齿轮、叶片、第一L形杆、漏斗、第一连接杆、不规则接料斗、网板、出料筒、第二L形杆、螺母、螺杆和固定块，凹形底座左侧顶部连接有第一连接板，第一连接板顶部连接有风筒，风筒顶部连接有弧形下料箱，风筒左侧面连接有电机，电机的输出轴上连接有第一锥齿轮，风筒左侧面嵌入式连接有第一轴承座，第一轴承座上连接有第一转轴，第一转轴左端连接有第二锥齿轮，第一锥齿轮和第二锥齿轮啮合连接，第一转轴右端连接有多个叶片，风筒底部连接有第一L形杆，第一L形杆另一端连接有漏斗，凹形底座右侧顶部连接有第一连接杆，第一连接杆的顶端连接有不规则接料斗，不规则接料斗右侧面嵌入式连接有网板，不规则接料斗底部连接有出料筒，出料筒下部的上下两侧均连接有第二L形杆，第二L形杆另一端连接有螺母，螺母内设有螺杆，螺杆另一端连接有固定块；还包括有第二轴承座、第一带轮、第二带轮、皮带、第二转轴、盘形凸轮、滑轨、滑块、7形杆、接触轮、第二连接板和第一弹簧，第一连接板前侧面连接有第二轴承座，第二轴承座上连接有第二转轴，第一转轴左端连接有第一带轮，第二转轴左端连接有第二带轮，第一带轮和第二带轮之间有皮带连接，第二转轴右端连接有盘形凸轮，凹形底座内连接有滑轨，滑轨上设有滑块，滑块顶部连接有7形杆，7形杆左端连接有接触轮，接触轮与盘形凸轮接触，7形杆的右侧面下部连接有第二连接板，第二连接板和凹形底座之间设有第一弹簧。

2.根据权利要求1所述的一种苗木种子密封干藏用种子装封设备，其特征在于，还包括有第三连接板、第二弹簧和弧形夹板，第二连接板顶部右侧连接有第三连接板，第三连接板左侧面连接有第二弹簧，第二弹簧左端连接有弧形夹板。

说明书

一种苗木种子密封干藏用种子装封设备

技术领域

[0001]本发明涉及一种苗木种子装封设备，尤其涉及一种苗木种子密封干藏用种子装封设备。

背景技术

[0002]苗木是具有根系和苗干的树苗。凡在苗圃中培育的树苗不论年龄大小，在未出圃之前，都称苗木。苗木种类：实生苗、营养繁殖苗、移植苗、留床苗。苗木还可以按照乔灌木分类，一般在北方乔木苗比较多，南方灌木比较多，这主要是由于生长气候所引起的。

[0003]苗木种子贮藏目的是为了保持种子的发芽力，延长种子的寿命，以适应生产的需要。贮藏对于短命种子尤为重要。贮藏的基本原理是在低温、干燥的条件下，尽量降低种子的呼吸强度，减少营养消耗，从而保持种子的生命力；目前对种子进行贮藏一般是将种子装入袋子或是玻璃瓶内，目前一般是人工将苗木种子装入玻璃瓶内，人工将苗木种子装入玻璃瓶内需要人工用勺子将苗木种子舀起，再装入玻璃瓶内，在装瓶的过程中苗木种子易掉落，导致种子的浪费，且人工一勺一勺的将苗木种子舀起再装入玻璃瓶内的方式费时费力，并在装瓶的过程中看到杂质和干瘪的种子要用手挑出，如此装瓶速度慢。

[0004]因此亟需研发一种能够省时省力、能够防止种子掉落、能够提高装瓶速度的苗木种子装封设备。

发明内容

[0005]为了克服需要人工将苗木种子舀起再装入玻璃瓶内，需要人工将杂质和干瘪的种子挑出，如此苗木种子易掉落、费时费力、装瓶速度慢的缺点，技术问题：提供一种能够省时省力、能够防止种子掉落、能够提高装瓶速度的苗木种子密封干藏用种子装封设备。

[0006]技术方案是：一种苗木种子密封干藏用种子装封设备，包括有凹形底座、第一连接板、风筒、弧形下料箱、电机、第一锥齿轮、第一轴承座、第一转轴、第二锥齿轮、叶片、第一L形杆、漏斗、第一连接杆、不规则接料斗、网板、出料筒、第二L形杆、螺母、螺杆和固定块，凹形底座左侧顶部连接有第一连接板，第一连接板顶部连接有风筒，风筒顶部连接有弧形下料箱，风筒左侧面连接有电机，电机的输出轴上连接有第一锥齿轮，风筒左侧面嵌入式连接有第一轴承座，第一轴承座上连接有第一转轴，第一转轴左端连接有第二锥齿轮，第一锥齿轮和第二锥齿轮啮合连接，第一转轴右端连接有多个叶片，风筒底部连接有第一L形杆，第一L形杆另一端连接有漏斗，凹形底座右侧顶部连接有第一连接杆，第一连接杆的顶端连接有不规则接料斗，不规则接料斗右侧面嵌入式连接有网板，不规则接料斗底部连接有出料筒，出料筒下部的上下两侧均连接有第二L形杆，第二L形杆另一端连接有螺母，螺母内设有螺杆，螺杆另一端连接有固定块。

[0007]作为本发明的一种优选技术方案，还包括有第二轴承座、第一带轮、第二带轮、皮带、第二转轴、盘形凸轮、滑轨、滑块、7形杆、接触轮、第二连接板和第一弹簧，第一连接板前侧面连接有第二轴承座，第二轴承座上连接有第二转轴，第一转轴左端连接有第一带轮，第二转轴左端连接有第二带轮，第一带轮和第二带轮之间有皮带连接，第二转轴右端连接有盘形凸轮，凹形底座内连接有滑轨，滑轨上设有滑块，滑块顶部连接有7形杆，7形杆左端连接有接触轮，接触轮与盘形凸轮接触，7形杆的右侧面下部连接有第二连接板，第二连接板和凹形底座之间设有第一弹簧。

[0008]作为本发明的一种优选技术方案，还包括有第三连接板、第二弹簧和弧形夹板，第二连接板顶部右侧连接有第三连接板，第三连接板左侧面连接有第二弹簧，第二弹簧左端连接有弧形夹板。

[0009]当人们要将苗木种子装入玻璃瓶内时，先将玻璃瓶放置于漏斗下方的凹形底座上，再将塑料袋套在出料筒上，然后顺时针拧动螺杆使固定块将塑料袋固定在出料筒上，然后再将苗木种子倒入弧形下料箱内，随后启动电机使第一锥齿轮转动，第一锥齿轮转动带动第二锥齿轮转动，第二锥齿轮转动带动第一转轴转动，第一转轴转动叶片随之转动。饱和的种子能够通过漏斗落入玻璃瓶内，而叶片转动将干瘪的苗木种子和杂质吹入不规则接料斗内，风穿过网板避免干瘪的种子和杂质跳出不规则接料斗，干瘪的种子和杂质通过出料筒掉入塑料袋中。当玻璃瓶装满后，关闭电机。当要更换塑料袋时，逆时针拧动螺杆使固定块将塑料袋松开即可。如此叶片转动能够将干瘪的苗木种子和杂质吹走，实现了饱和种子和干瘪种子的分离，饱和的种子能够通过漏斗落入玻璃瓶内，因此本发明能够省时省力、能够防止种子掉落、能够提高装瓶速度。

[0010]因为还包括有第二轴承座、第一带轮、第二带轮、皮带、第二转轴、盘形凸轮、滑轨、滑块、7形杆、接触轮、第二连接板和第一弹簧，第一连接板前侧面连接有第二轴承座，第二轴承座上连接有第二转轴，第一转轴左端连接有第一带轮，第二转轴左端连接有第二带轮，第一带轮和第二带轮之间有皮带连接，第二转轴右端连接有盘形凸轮，凹形底座内连接有滑轨，滑轨上设有滑块，滑块顶部连接有7形杆，7形杆左端连接有接触轮，接触轮与盘形凸轮接触，7形杆的右侧面下部连接有第二连接板，第二连接板和凹形底座之间设有第一弹簧。当人们使用该设备时，首先将玻璃瓶放置于第二连接板上，第一转轴转动带动第一带轮转动，第一带轮转动通过皮带带动第二带轮转动，当第二带轮转动时带动第二转轴和盘形凸轮转动，当盘形凸轮凸起处挤压接触轮时，带动7形杆和第二连接板向右移动，当盘形凸轮凹处与接触轮接触时，在第一弹簧的作用下带动7形杆和第二连接板向左移动，如此可以使玻璃瓶左右移动，从而能够使种子平整的堆积在玻璃瓶内。

[0011]因为还包括有第三连接板、第二弹簧和弧形夹板，第二连接板顶部右侧连接有第三连接板，第三连接板左侧面连接有第二弹簧，第二弹簧左端连接有弧形夹板。在第二弹簧的作用下能够将玻璃瓶固定在弧形夹板和7形杆之间，在第二弹簧的作用下可以防止玻璃瓶在左右移动时掉落，能够保护玻璃瓶和种子。

[0012]本发明的叶片转动能够将干瘪的苗木种子和杂质吹走，实现了饱和种子和干瘪种子的分离，饱和的种子能够通过漏斗落入玻璃瓶内，因此本发明能够省时省力、能够防止种子掉落、能够提高装瓶速度。

附图说明

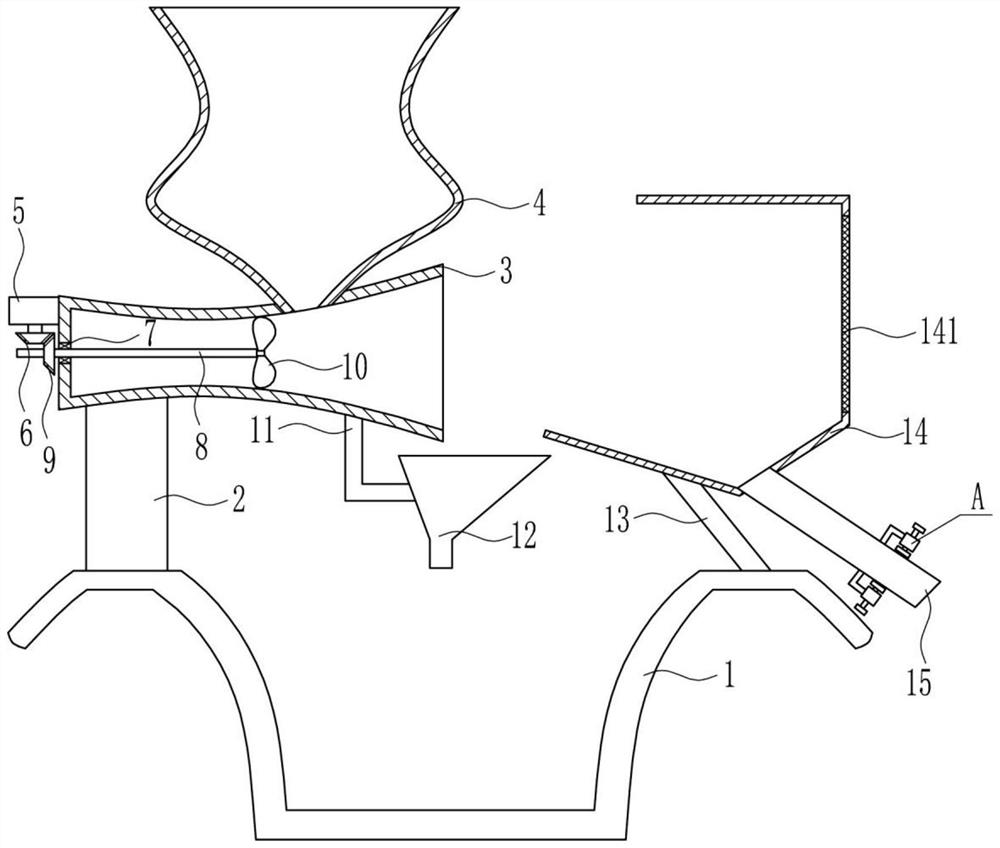

[0013]图1为本发明的第一种主视结构示意图。

[0014]图2为本发明A装置的放大结构示意图。

[0015]图3为本发明的第二种主视结构示意图。

[0016]图4为本发明的第三种主视结构示意图。

[0017]图中附图标记的含义：1凹形底座，2第一连接板，3风筒，4弧形下料箱，5电机，6第一锥齿轮，7第一轴承座，8第一转轴，9第二锥齿轮，10叶片，11第一L形杆，12漏斗，13第一连接杆，14不规则接料斗，141网板，15出料筒，16第二L形杆，17螺母，18螺杆，19固定块，20第二轴承座，21第一带轮，22第二带轮，23皮带，24第二转轴，25盘形凸轮，26滑轨，27滑块，28 7形杆，29接触轮，30第二连接板，31第一弹簧，32第三连接板，33第二弹簧，34弧形夹板。

具体实施方式

[0018]尽管可关于特定应用或行业来描述本发明，但是本领域的技术人员将会认识到本发明的更广阔的适用性。本领域的普通技术人员将会认识到诸如：在上面、在下面、向上、向下等之类的术语是用于描述附图，而非表示对由所附权利要求限定的本发明范围的限制。诸如：第一或第二之类的任何数字标号仅为例示性的，而并非旨在以任何方式限制本发明的范围。

[0019]实施例1

[0020]一种苗木种子密封干藏用种子装封设备，如图1-4所示，包括有凹形底座1、第一连接板2、风筒3、弧形下料箱4、电机5、第一锥齿轮6、第一轴承座7、第一转轴8、第二锥齿轮9、叶片10、第一L形杆11、漏斗12、第一连接杆13、不规则接料斗14、网板141、出料筒15、第二L形杆16、螺母17、螺杆18和固定块19，凹形底座1左侧顶部连接有第一连接板2，第一连接板2顶部连接有风筒3，风筒3顶部连接有弧形下料箱4，风筒3左侧面连接有电机5，电机5的输出轴上连接有第一锥齿轮6，风筒3左侧面嵌入式连接有第一轴承座7，第一轴承座7上连接有第一转轴8，第一转轴8左端连接有第二锥齿轮9，第一锥齿轮6和第二锥齿轮9啮合连接，第一转轴8右端连接有多个叶片10，风筒3底部连接有第一L形杆11，第一L形杆11另一端连接有漏斗12，凹形底座1右侧顶部连接有第一连接杆13，第一连接杆13的顶端连接有不规则接料斗14，不规则接料斗14右侧面嵌入式连接有网板141，不规则接料斗14底部连接有出料筒15，出料筒15下部的上下两侧均连接有第二L形杆16，第二L形杆16另一端连接有螺母17，螺母17内设有螺杆18，螺杆18另一端连接有固定块19。

[0021]实施例2

[0022]一种苗木种子密封干藏用种子装封设备，如图1-4所示，包括有凹形底座1、第一连接板2、风筒3、弧形下料箱4、电机5、第一锥齿轮6、第一轴承座7、第一转轴8、第二锥齿轮9、叶片10、第一L形杆11、漏斗12、第一连接杆13、不规则接料斗14、网板141、出料筒15、第二L形杆16、螺母17、螺杆18和固定块19，凹形底座1左侧顶部连接有第一连接板2，第一连接板2顶部连接有风筒3，风筒3顶部连接有弧形下料箱4，风筒3左侧面连接有电机5，电机5的输出轴上连接有第一锥齿轮6，风筒3左侧面嵌入式连接有第一轴承座7，第一轴承座7上连接有第一转轴8，第一转轴8左端连接有第二锥齿轮9，第一锥齿轮6和第二锥齿轮9啮合连接，第一转轴8右端连接有多个叶片10，风筒3底部连接有第一L形杆11，第一L形杆11另一端连接有漏斗12，凹形底座1右侧顶部连接有第一连接杆13，第一连接杆13的顶端连接有不规则接料斗14，不规则接料斗14右侧面嵌入式连接有网板141，不规则接料斗14底部连接有出料筒15，出料筒15下部的上下两侧均连接有第二L形杆16，第二L形杆16另一端连接有螺母17，螺母17内设有螺杆18，螺杆18另一端连接有固定块19。

[0023]还包括有第二轴承座20、第一带轮21、第二带轮22、皮带23、第二转轴24、盘形凸轮25、滑轨26、滑块27、7形杆28、接触轮29、第二连接板30和第一弹簧31，第一连接板2前侧面连接有第二轴承座20，第二轴承座20上连接有第二转轴24，第一转轴8左端连接有第一带轮21，第二转轴24左端连接有第二带轮22，第一带轮21和第二带轮22之间有皮带23连接，第二转轴24右端连接有盘形凸轮25，凹形底座1内连接有滑轨26，滑轨26上设有滑块27，滑块27顶部连接有7形杆28，7形杆28左端连接有接触轮29，接触轮29与盘形凸轮25接触，7形杆28的右侧面下部连接有第二连接板30，第二连接板30和凹形底座1之间设有第一弹簧31。

[0024]实施例3

[0025]一种苗木种子密封干藏用种子装封设备，如图1-4所示，包括有凹形底座1、第一连接板2、风筒3、弧形下料箱4、电机5、第一锥齿轮6、第一轴承座7、第一转轴8、第二锥齿轮9、叶片10、第一L形杆11、漏斗12、第一连接杆13、不规则接料斗14、网板141、出料筒15、第二L形杆16、螺母17、螺杆18和固定块19，凹形底座1左侧顶部连接有第一连接板2，第一连接板2顶部连接有风筒3，风筒3顶部连接有弧形下料箱4，风筒3左侧面连接有电机5，电机5的输出轴上连接有第一锥齿轮6，风筒3左侧面嵌入式连接有第一轴承座7，第一轴承座7上连接有第一转轴8，第一转轴8左端连接有第二锥齿轮9，第一锥齿轮6和第二锥齿轮9啮合连接，第一转轴8右端连接有多个叶片10，风筒3底部连接有第一L形杆11，第一L形杆11另一端连接有漏斗12，凹形底座1右侧顶部连接有第一连接杆13，第一连接杆13的顶端连接有不规则接料斗14，不规则接料斗14右侧面嵌入式连接有网板141，不规则接料斗14底部连接有出料筒15，出料筒15下部的上下两侧均连接有第二L形杆16，第二L形杆16另一端连接有螺母17，螺母17内设有螺杆18，螺杆18另一端连接有固定块19。

[0026]还包括有第二轴承座20、第一带轮21、第二带轮22、皮带23、第二转轴24、盘形凸轮25、滑轨26、滑块27、7形杆28、接触轮29、第二连接板30和第一弹簧31，第一连接板2前侧面连接有第二轴承座20，第二轴承座20上连接有第二转轴24，第一转轴8左端连接有第一带轮21，第二转轴24左端连接有第二带轮22，第一带轮21和第二带轮22之间有皮带23连接，第二转轴24右端连接有盘形凸轮25，凹形底座1内连接有滑轨26，滑轨26上设有滑块27，滑块27顶部连接有7形杆28，7形杆28左端连接有接触轮29，接触轮29与盘形凸轮25接触，7形杆28的右侧面下部连接有第二连接板30，第二连接板30和凹形底座1之间设有第一弹簧31。

[0027]还包括有第三连接板32、第二弹簧33和弧形夹板34，第二连接板30顶部右侧连接有第三连接板32，第三连接板32左侧面连接有第二弹簧33，第二弹簧33左端连接有弧形夹板34。

[0028]尽管已经示出和描述了本发明的实施例，但对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行变化，本发明的范围由所附权利要求及其等同物限定。
