本发明公开了一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，涉及葡萄干加工技术领域。该基于动力摇晃和动力抖动的循环式葡萄干风选装置，包括第一外壳，所述第一外壳的内壁底部前后两侧均固定连接有晃动装置，晃动装置的左右两侧均贯穿第一外壳并延伸至第一外壳外部，晃动装置的左右两侧分别固定连接有第一限位块和第一转盘。该基于动力摇晃和动力抖动的循环式葡萄干风选装置，扇形齿块推动直齿块左右往复运动，使控制装置产生震动，从而有效的解决了目前，收料箱边缘处的葡萄干堆积较高，当高出收料箱的高度时，容易导致风选后葡萄干进入相邻的收料箱内，使风选出的葡萄干精度较低的问题。
权利要求
1.一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，包括第一外壳(1)，其特征在于：所述第一外壳(1)的内壁底部前后两侧均固定连接有晃动装置(2)，所述晃动装置(2)的左右两侧均贯穿第一外壳(1)并延伸至第一外壳(1)外部，所述晃动装置(2)的左右两侧分别固定连接有第一限位块(3)和第一转盘(4)，所述第一外壳(1)的上表面左右两侧均开设有导向槽(5)，所述导向槽(5)的内壁左右两侧均固定连接有移动装置(6)，所述移动装置(6)的底部与晃动装置(2)的顶部相互配合，所述移动装置(6)的顶部固定连接有控制装置(7)，所述控制装置(7)的底部与第一外壳(1)的上表面滑动连接，所述控制装置(7)的上表面设置有收料箱(8)，所述第一外壳(1)的右侧固定连接有第二外壳(9)，所述第二外壳(9)的内壁固定连接有驱动装置(10)，所述驱动装置(10)与控制装置(7)电连接，所述驱动装置(10)的左侧通过轴承与第一外壳(1)的右侧固定连接，所述驱动装置(10)的表面左侧固定连接有第二转盘(11)，所述第二转盘(11)的内壁与第一转盘(4)的内壁均套接有第一传动带(12)，所述第一外壳(1)的上表面与第二外壳(9)的上表面均固定连接有第三外壳(13)，所述第二外壳(9)的上表面固定连接有支撑板(14)，所述支撑板(14)的内壁固定连接有吹风装置(15)，所述吹风装置(15)的右侧贯穿第三外壳(13)并延伸至第三外壳(13)的外部，所述吹风装置(15)的上表面固定连接有伸缩装置(16)，所述伸缩装置(16)的上表面固定连接有进料箱(17)，所述进料箱(17)的表面左右两侧均固定连接有滑块(18)，所述第三外壳(13)的内壁左右两侧均开设有滑槽(19)，所述滑槽(19)的内壁与滑块(18)的表面滑动连接，所述吹风装置(15)的上表面并位于左右伸缩装置(16)之间固定连接有推动装置(20)，所述推动装置(20)的表面、吹风装置(15)的表面和驱动装置(10)的表面均固定连接有第三转盘(21)，且上下第三转盘(21)的内壁均套接有第二传动带(22)，所述第三外壳(13)的左侧开设有出风孔(23)，所述第三外壳(13)的上表面开设有通孔(24)，所述第三外壳(13)的上表面并位于通孔(24)的外部固定连接有集尘装置(25)，所述进料箱(17)的左侧底部固定连通有出料管(26)，所述出料管(26)的内壁固定连接有电磁阀(27)，所述电磁阀(27)与控制装置(7)电连接，所述第三外壳(13)的正面通过销轴铰接有第一箱门(28)。
2.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述晃动装置(2)包括第一支撑架(201)、第一转轴(202)、转筒(203)、扇形齿块(204)和滑杆(205)，所述第一支撑架(201)的底部与第一外壳(1)的内壁底部固定连接，所述第一外壳(1)的内部并位于前后第一支撑架(201)之间设置有第一转轴(202)，所述第一转轴(202)的左右两侧均贯穿第一外壳(1)并延伸至第一外壳(1)外部，所述第一转轴(202)的左侧与第一限位块(3)的右侧固定连接，所述第一转轴(202)的右侧与第一转盘(4)的左侧固定连接，所述第一转轴(202)的表面固定连接有转筒(203)，所述第一支撑架(201)靠近转筒(203)的一侧顶部通过销轴铰接有扇形齿块(204)，所述扇形齿块(204)的内壁固定连接有滑杆(205)，所述滑杆(205)的表面与转筒(203)的内壁滑动连接，所述扇形齿块(204)的上表面与移动装置(6)的底部相互啮合。
3.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述移动装置(6)包括导向杆(601)、导向块(602)和直齿块(603)，所述导向杆(601)的左右两侧均与导向槽(5)的内壁固定连接，所述导向杆(601)的表面滑动连接有导向块(602)，所述导向块(602)的底部固定连接有直齿块(603)，所述直齿块(603)的底部与扇形齿块(204)的上表面相互啮合，所述导向块(602)的上表面与控制装置(7)的底部固定连接。
4.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述控制装置(7)包括第四外壳(701)、第一套管(702)、第一支撑块(703)、第一弹簧(704)、第一支撑杆(705)、挡板(706)、按压杆(707)和按键(708)，所述第四外壳(701)的底部与导向块(602)的上表面固定连接，所述第四外壳(701)的底部与第一外壳(1)的上表面滑动连接，所述第四外壳(701)的内壁底部固定连接有第一套管(702)，所述第四外壳(701)的内壁底部并位于第一套管(702)的内部固定连接有第一支撑块(703)，所述第一支撑块(703)的上表面固定连接有第一弹簧(704)，所述第一弹簧(704)的顶部固定连接有第一支撑杆(705)，所述第一支撑杆(705)的上表面固定连接有挡板(706)，所述挡板(706)的底部并位于左右第一套管(702)之间固定连接有按压杆(707)，所述第四外壳(701)的内壁底部并位于按压杆(707)的下方固定连接有按键(708)，所述按键(708)与驱动装置(10)和电磁阀(27)电连接。
5.根据权利要求2所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述驱动装置(10)包括第二支撑架(1001)、电机(1002)和第二转轴(1003)，所述第二支撑架(1001)的表面与第二外壳(9)的内壁固定连接，所述第二支撑架(1001)的内壁固定连接有电机(1002)，所述电机(1002)与按键(708)电连接，所述电机(1002)的输出端通过联轴器固定连接有第二转轴(1003)，所述第二转轴(1003)的左侧通过轴承与第一外壳(1)的右侧固定连接，所述第一转轴(202)的表面左右两侧分别与第二转盘(11)的内壁和第三转盘(21)的内壁固定连接。
6.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述吹风装置(15)包括第五外壳(1501)、第三支撑架(1502)、第三转轴(1503)、第二限位块(1504)和扇叶(1505)，所述第五外壳(1501)的表面与支撑板(14)的内壁固定连接，所述第五外壳(1501)的内壁固定连接有第三支撑架(1502)，所述第三支撑架(1502)的内壁设置有第三转轴(1503)，所述第三转轴(1503)的左右两侧均固定连接有第二限位块(1504)，所述第三转轴(1503)的表面与第三转盘(21)的内壁固定连接，所述第三转轴(1503)的表面并位于第三转盘(21)的左右两侧均固定连接有扇叶(1505)，所述第五外壳(1501)的上表面与伸缩装置(16)的底部固定连接，所述第五外壳(1501)的上表面与推动装置(20)的底部固定连接。
7.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述伸缩装置(16)包括第二套管(1601)、第二弹簧(1602)和第二支撑杆(1603)，所述第二套管(1601)的底部与第五外壳(1501)的上表面固定连接，所述第二套管(1601)的内壁底部固定连接有第二弹簧(1602)，所述第二弹簧(1602)的上表面固定连接有第二支撑杆(1603)，所述有第二支撑杆(1603)的上表面与进料箱(17)的底部固定连接，第二支撑杆(1603)的表面与第二套管(1601)的内壁滑动连接。
8.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述推动装置(20)包括第四支撑架(2001)、第四转轴(2002)、第三限位块(2003)和偏心盘(2004)，所述第四支撑架(2001)的底部与第五外壳(1501)的上表面固定连接，所述第四支撑架(2001)的内壁设置有第四转轴(2002)，所述第四转轴(2002)的左右两侧均固定连接有第三限位块(2003)，所述第四转轴(2002)的表面与第三转盘(21)的内壁固定连接，所述第四转轴(2002)的表面并位于第三转盘(21)的左右两侧均固定连接有偏心盘(2004)。
9.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述集尘装置(25)包括集尘箱(2501)、挡块(2502)、固定块(2503)、抽风机(2504)、第二箱门(2505)和过滤板(2506)，所述第三外壳(13)的上表面并位于通孔(24)的外部与集尘箱(2501)的底部固定连接，所述第三外壳(13)的上表面并位于通孔(24)的左侧固定连接有挡块(2502)，所述集尘箱(2501)的左侧顶部固定连接有固定块(2503)，所述固定块(2503)的底部固定连接有抽风机(2504)，所述抽风机(2504)的进风端贯穿集尘箱(2501)并延伸至集尘箱(2501)内壁，所述集尘箱(2501)左侧底部通过销轴铰接有第二箱门(2505)，所述抽风机(2504)的内壁固定连接有过滤板(2506)，所述过滤板(2506)的内壁孔径为一微米至三微米。
10.根据权利要求1所述的一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，其特征在于：所述吹风装置(15)的内壁右侧与出风孔(23)的内壁均固定连接有防尘板(29)，且防尘板(29)的内壁孔径为一微米至三微米。
说明书
一种基于动力摇晃和动力抖动的循环式葡萄干风选装置
技术领域
[0001]本发明涉及葡萄干加工技术领域，具体为一种基于动力摇晃和动力抖动的循环式葡萄干风选装置。
背景技术
[0002]在葡萄干加工过程中，需要通过风选机，将颗粒大小不同葡萄干区分开，目前市场上应用的葡萄干风选机，主要通过简易的漏斗结构，在其侧面加装风机进行风选作业，葡萄干风选后，根据葡萄干颗粒大小的不同堆积在收料箱内的不同位置，当收料箱边缘处的葡萄干堆积较高，高出收料箱的高度时，容易导致风选后葡萄干进入相邻的收料箱内，使风选出的葡萄干精度较低。
[0003]如中国专利公告号为CN206810681U公开了葡萄干风选机，工作时进料斗内的待选葡萄干粒通过由马达驱动的均料辊和拨料辊的转动、及下料槽再次均料的共同作用下形成瀑布式的下落流态，使葡萄干均匀落下，但盛料斗边缘处的葡萄干堆积较高，高出盛料斗的高度后，容易导致风选后葡萄干进入相邻的盛料斗内，使风选出的葡萄干精度较低发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，解决了目前，葡萄干风选后，根据葡萄干颗粒大小的不同堆积在收料箱内的不同位置，当收料箱边缘处的葡萄干堆积较高，高出收料箱的高度时，容易导致风选后葡萄干进入相邻的收料箱内，使风选出的葡萄干精度较低的问题。
[0006](二)技术方案
[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，包括第一外壳，所述第一外壳的内壁底部前后两侧均固定连接有晃动装置，所述晃动装置的左右两侧均贯穿第一外壳并延伸至第一外壳外部，所述晃动装置的左右两侧分别固定连接有第一限位块和第一转盘，所述第一外壳的上表面左右两侧均开设有导向槽，所述导向槽的内壁左右两侧均固定连接有移动装置，所述移动装置的底部与晃动装置的顶部相互配合，所述移动装置的顶部固定连接有控制装置，所述控制装置的底部与第一外壳的上表面滑动连接，所述控制装置的上表面设置有收料箱，所述第一外壳的右侧固定连接有第二外壳，所述第二外壳的内壁固定连接有驱动装置，所述驱动装置与控制装置电连接，所述驱动装置的左侧通过轴承与第一外壳的右侧固定连接，所述驱动装置的表面左侧固定连接有第二转盘，所述第二转盘的内壁与第一转盘的内壁均套接有第一传动带，所述第一外壳的上表面与第二外壳的上表面均固定连接有第三外壳，所述第二外壳的上表面固定连接有支撑板，所述支撑板的内壁固定连接有吹风装置，所述吹风装置的右侧贯穿第三外壳并延伸至第三外壳的外部，所述吹风装置的上表面固定连接有伸缩装置，所述伸缩装置的上表面固定连接有进料箱，所述进料箱的表面左右两侧均固定连接有滑块，所述第三外壳的内壁左右两侧均开设有滑槽，所述滑槽的内壁与滑块的表面滑动连接，所述吹风装置的上表面并位于左右伸缩装置之间固定连接有推动装置，所述推动装置的表面、吹风装置的表面和驱动装置的表面均固定连接有第三转盘，且上下第三转盘的内壁均套接有第二传动带，所述第三外壳的左侧开设有出风孔，所述第三外壳的上表面开设有通孔，所述第三外壳的上表面并位于通孔的外部固定连接有集尘装置，所述进料箱的左侧底部固定连通有出料管，所述出料管的内壁固定连接有电磁阀，所述电磁阀与控制装置电连接，所述第三外壳的正面通过销轴铰接有第一箱门。
[0008]优选的，所述晃动装置包括第一支撑架、第一转轴、转筒、扇形齿块和滑杆，所述第一支撑架的底部与第一外壳的内壁底部固定连接，所述第一外壳的内部并位于前后第一支撑架之间设置有第一转轴，所述第一转轴的左右两侧均贯穿第一外壳并延伸至第一外壳外部，所述第一转轴的左侧与第一限位块的右侧固定连接，所述第一转轴的右侧与第一转盘的左侧固定连接，所述第一转轴的表面固定连接有转筒，所述第一支撑架靠近转筒的一侧顶部通过销轴铰接有扇形齿块，所述扇形齿块的内壁固定连接有滑杆，所述滑杆的表面与转筒的内壁滑动连接，所述扇形齿块的上表面与移动装置的底部相互啮合。
[0009]优选的，所述移动装置包括导向杆、导向块和直齿块，所述导向杆的左右两侧均与导向槽的内壁固定连接，所述导向杆的表面滑动连接有导向块，所述导向块的底部固定连接有直齿块，所述直齿块的底部与扇形齿块的上表面相互啮合，所述导向块的上表面与控制装置的底部固定连接。
[0010]优选的，所述控制装置包括第四外壳、第一套管、第一支撑块、第一弹簧、第一支撑杆、挡板、按压杆和按键，所述第四外壳的底部与导向块的上表面固定连接，所述第四外壳的底部与第一外壳的上表面滑动连接，所述第四外壳的内壁底部固定连接有第一套管，所述第四外壳的内壁底部并位于第一套管的内部固定连接有第一支撑块，所述第一支撑块的上表面固定连接有第一弹簧，所述第一弹簧的顶部固定连接有第一支撑杆，所述第一支撑杆的上表面固定连接有挡板，所述挡板的底部并位于左右第一套管之间固定连接有按压杆，所述第四外壳的内壁底部并位于按压杆的下方固定连接有按键，所述按键与驱动装置和电磁阀电连接。
[0011]优选的，所述驱动装置包括第二支撑架、电机和第二转轴，所述第二支撑架的表面与第二外壳的内壁固定连接，所述第二支撑架的内壁固定连接有电机，所述电机与按键电连接，所述电机的输出端通过联轴器固定连接有第二转轴，所述第二转轴的左侧通过轴承与第一外壳的右侧固定连接，所述第一转轴的表面左右两侧分别与第二转盘的内壁和第三转盘的内壁固定连接。
[0012]优选的，所述吹风装置包括第五外壳、第三支撑架、第三转轴、第二限位块和扇叶，所述第五外壳的表面与支撑板的内壁固定连接，所述第五外壳的内壁固定连接有第三支撑架，所述第三支撑架的内壁设置有第三转轴，所述第三转轴的左右两侧均固定连接有第二限位块，所述第三转轴的表面与第三转盘的内壁固定连接，所述第三转轴的表面并位于第三转盘的左右两侧均固定连接有扇叶，所述第五外壳的上表面与伸缩装置的底部固定连接，所述第五外壳的上表面与推动装置的底部固定连接。
[0013]优选的，所述伸缩装置包括第二套管、第二弹簧和第二支撑杆，所述第二套管的底部与第五外壳的上表面固定连接，所述第二套管的内壁底部固定连接有第二弹簧，所述第二弹簧的上表面固定连接有第二支撑杆，所述有第二支撑杆的上表面与进料箱的底部固定连接，第二支撑杆的表面与第二套管的内壁滑动连接。
[0014]优选的，所述推动装置包括第四支撑架、第四转轴、第三限位块和偏心盘，所述第四支撑架的底部与第五外壳的上表面固定连接，所述第四支撑架的内壁设置有第四转轴，所述第四转轴的左右两侧均固定连接有第三限位块，所述第四转轴的表面与第三转盘的内壁固定连接，所述第四转轴的表面并位于第三转盘的左右两侧均固定连接有偏心盘。
[0015]优选的，所述集尘装置包括集尘箱、挡块、固定块、抽风机、第二箱门和过滤板，所述第三外壳的上表面并位于通孔的外部与集尘箱的底部固定连接，所述第三外壳的上表面并位于通孔的左侧固定连接有挡块，所述集尘箱的左侧顶部固定连接有固定块，所述固定块的底部固定连接有抽风机，所述抽风机的进风端贯穿集尘箱并延伸至集尘箱内壁，所述集尘箱左侧底部通过销轴铰接有第二箱门，所述抽风机的内壁固定连接有过滤板，所述过滤板的内壁孔径为一微米至三微米。
[0016]优选的，所述吹风装置的内壁右侧与出风孔的内壁均固定连接有防尘板，且防尘板的内壁孔径为一微米至三微米。
[0017](三)有益效果
[0018]本发明提供了一种基于动力摇晃和动力抖动的循环式葡萄干风选装置。具备以下有益效果：
[0019](1)、该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置晃动装置、导向槽、移动装置、控制装置和收料箱，打开驱动装置，使第二转盘转动，通过第一传动带带动第一转盘转动，在转筒的作用下，使扇形齿块左右往复摆动，扇形齿块推动直齿块左右往复运动，使控制装置产生震动，将收料箱内的葡萄干抖平，从而有效的解决了目前，葡萄干风选后，进入收料箱内，收料箱边缘处的葡萄干堆积较高，当高出收料箱的高度时，容易导致风选后葡萄干进入相邻的收料箱内，使风选出的葡萄干精度较低的问题。
[0020](2)、该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置进料箱、滑块、滑槽、推动装置、第三转盘、第二传动带，打开驱动装置，使第三转盘转动，通过第二传动带，带动第四转动转动，转动偏心盘对进料箱起到推动作用，使进料箱上下滑动，将堵在出料管管口的葡萄干抖开，防止进料箱内葡萄干数量过多，将出料管堵住，使葡萄干无法正常通过出料管排出。
[0021](3)、该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置通孔和集尘装置，打开抽风机，产生气流，使第三外壳内飘散的粉尘跟随气流进入集尘箱内部，通过过滤板将气流中粉尘过滤出来，使粉尘堆积在集尘箱内部，便于对第三外壳内的粉尘进行收集，防止粉尘扩散到空气中对，周围环境造成污染，同时，挡块对粉尘起到阻挡作用，防止粉尘再次进入第三外壳内部，不便于对粉尘进行收集。
[0022](4)、该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置控制装置和电磁阀，当收料箱内的葡萄干装满后，此时收料箱向下的重力大于第一弹簧的弹力，使按压杆向下移动，按压杆按压到按键后，控制驱动装置和电磁阀关闭，使进料箱内的葡萄干不在通过出料管排出，停止风选，防止收料箱内的葡萄干装满，未及时关闭电磁阀，使进料箱内的葡萄干继续通过出料管排出，导致收料箱内的葡萄干溢出，不便于对葡萄干进行收集。
[0023](5)、该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置防尘板，防尘板对空气中的灰尘起到阻挡作用，防止空气中的灰尘进入吹风装置或通过出风孔进入第三外壳内部，导致灰尘吸附在吹风装置或第三外壳内部零件表面上，增大吹风装置或第三外壳内部零件磨损，使吹风装置或第三外壳内部零件正常使用寿命降低。
附图说明

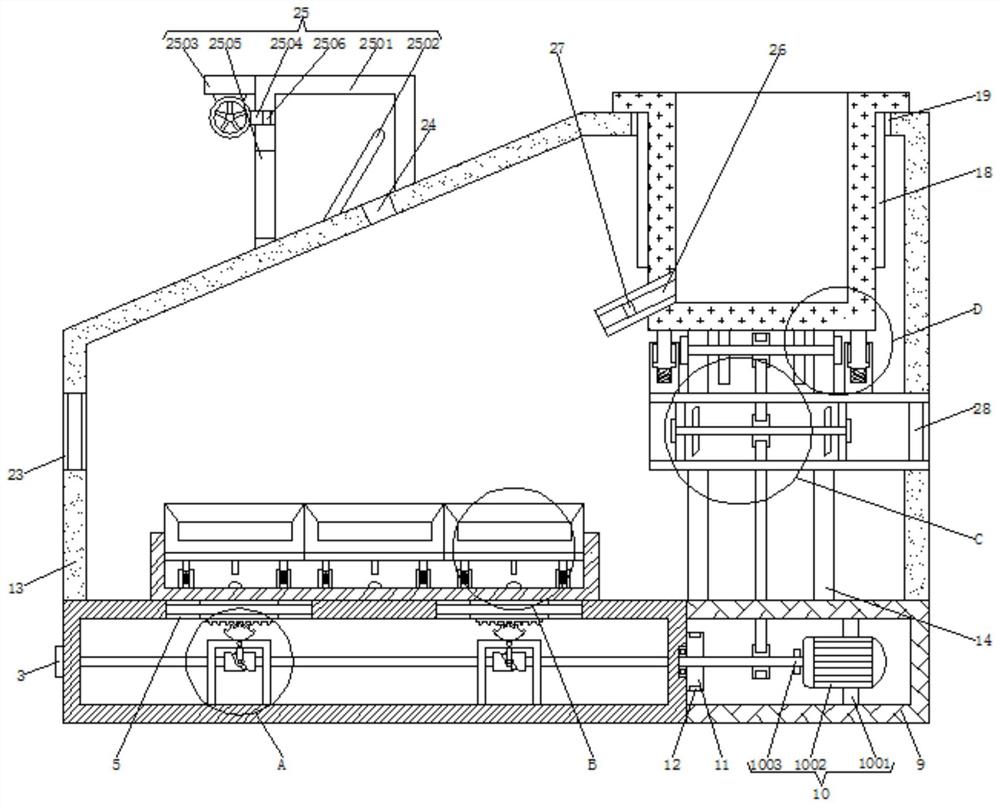

[0024]图1为本发明结构示意图；
[0025]图2为本发明图1中A处放大图；
[0026]图3为本发明图1中B处放大图；
[0027]图4为本发明图1中C处放大图；
[0028]图5为本发明图1中D处放大图；
[0029]图6为本发明第一外壳的侧视图；
[0030]图7为本发明结构正视图。
[0031]图中：1第一外壳、2晃动装置、201第一支撑架、202第一转轴、203转筒、204扇形齿块、205滑杆、3第一限位块、4第一转盘、5导向槽、6移动装置、601导向杆、602导向块、603直齿块、7控制装置、701第四外壳、702第一套管、703第一支撑块、704第一弹簧、705第一支撑杆、706挡板、707按压杆、708按键、8收料箱、9第二外壳、10驱动装置、1001第二支撑架、1002电机、1003第二转轴、11第二转盘、12第一传动带、13第三外壳、14支撑板、15吹风装置、1501第五外壳、1502第三支撑架、1503第三转轴、1504第二限位块、1505扇叶、16伸缩装置、1601第二套管、1602第二弹簧、1603第二支撑杆、17进料箱、18滑块、19滑槽、20推动装置、2001第四支撑架、2002第四转轴、2003第三限位块、2004偏心盘、21第三转盘、22第二传动带、23出风孔、24通孔、25集尘装置、2501集尘箱、2502挡块、2503固定块、2504抽风机、2505第二箱门、2506过滤板、26出料管、27电磁阀、28第一箱门、29防尘板。
具体实施方式
[0032]以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。
[0033]在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0034]在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0035]此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。
[0036]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0037]请参阅图1-7，本发明提供一种技术方案：一种基于动力摇晃和动力抖动的循环式葡萄干风选装置，包括第一外壳1，第一外壳1的内壁底部前后两侧均固定连接有晃动装置2，晃动装置2的左右两侧均贯穿第一外壳1并延伸至第一外壳1外部，晃动装置2的左右两侧分别固定连接有第一限位块3和第一转盘4，第一限位块3对晃动装置2起到支撑作用，第一外壳1的上表面左右两侧均开设有导向槽5，导向槽5的内壁左右两侧均固定连接有移动装置6，移动装置6的底部与晃动装置2的顶部相互配合，移动装置6的顶部固定连接有控制装置7，控制装置7的底部与第一外壳1的上表面滑动连接，控制装置7的上表面设置有收料箱8，打开驱动装置10，使第二转盘11转动，通过第一传动带12带动第一转盘4转动，在转筒203的作用下，使扇形齿块204左右往复摆动，扇形齿块204推动直齿块603左右往复运动，使控制装置7产生震动，将收料箱8内的葡萄干抖平，防止葡萄干风选后，进入收料箱8内，收料箱8边缘处的葡萄干堆积较高，高出收料箱8的高度，容易导致风选后葡萄干进入相邻的收料箱8内，导致风选出的葡萄干精度较低，第一外壳1的右侧固定连接有第二外壳9，第二外壳9的内壁固定连接有驱动装置10，驱动装置10与控制装置7电连接，驱动装置10的左侧通过轴承与第一外壳1的右侧固定连接，驱动装置10的表面左侧固定连接有第二转盘11，第二转盘11的内壁与第一转盘4的内壁均套接有第一传动带12，第二转盘11转动通过第一传动带12，带动第一转盘4转动，第一外壳1的上表面与第二外壳9的上表面均固定连接有第三外壳13，第二外壳9的上表面固定连接有支撑板14，支撑板14的内壁固定连接有吹风装置15，支撑板14对吹风装置15起到支撑和固定作用，吹风装置15的右侧贯穿第三外壳13并延伸至第三外壳13的外部，吹风装置15的上表面固定连接有伸缩装置16，伸缩装置16的上表面固定连接有进料箱17，进料箱17的表面左右两侧均固定连接有滑块18，第三外壳13的内壁左右两侧均开设有滑槽19，滑槽19的内壁与滑块18的表面滑动连接，滑槽19对滑块18起到导向作用，吹风装置15的上表面并位于左右伸缩装置16之间固定连接有推动装置20，推动装置20的表面、吹风装置15的表面和驱动装置10的表面均固定连接有第三转盘21，且上下第三转盘21的内壁均套接有第二传动带22，第三外壳13的左侧开设有出风孔23，吹风装置15的内壁右侧与出风孔23的内壁均固定连接有防尘板29，且防尘板29的内壁孔径为一微米至三微米，通过设置防尘板29，防尘板29对空气中的灰尘起到阻挡作用，防止空气中的灰尘进入吹风装置15或通过出风孔23进入第三外壳13内部，导致灰尘吸附在吹风装置15或第三外壳13内部零件表面上，增大吹风装置15或第三外壳13内部零件磨损，使吹风装置15或第三外壳13内部零件正常使用寿命降低，第三外壳13的上表面开设有通孔24，第三外壳13的上表面并位于通孔24的外部固定连接有集尘装置25，进料箱17的左侧底部固定连通有出料管26，出料管26的内壁固定连接有电磁阀27，电磁阀27与控制装置7电连接，所述第三外壳13的正面通过销轴铰接有第一箱门28。
[0038]晃动装置2包括第一支撑架201、第一转轴202、转筒203、扇形齿块204和滑杆205，第一支撑架201的底部与第一外壳1的内壁底部固定连接，第一外壳1的内部并位于前后第一支撑架201之间设置有第一转轴202，第一转轴202的左右两侧均贯穿第一外壳1并延伸至第一外壳1外部，第一转轴202的左侧与第一限位块3的右侧固定连接，第一转轴202的右侧与第一转盘4的左侧固定连接，第一转轴202的表面固定连接有转筒203，第一支撑架201靠近转筒203的一侧顶部通过销轴铰接有扇形齿块204，第一支撑架201对扇形齿块204起到支撑作用，扇形齿块204的内壁固定连接有滑杆205，滑杆205的表面与转筒203的内壁滑动连接，转筒203转动，使扇形齿块204左右往复摆动，扇形齿块204的上表面与移动装置6的底部相互啮合。
[0039]移动装置6包括导向杆601、导向块602和直齿块603，导向杆601的左右两侧均与导向槽5的内壁固定连接，导向杆601的表面滑动连接有导向块602，导向杆601对导向块602起到导向和支撑作用，导向块602的底部固定连接有直齿块603，直齿块603的底部与扇形齿块204的上表面相互啮合，导向块602的上表面与控制装置7的底部固定连接。
[0040]控制装置7包括第四外壳701、第一套管702、第一支撑块703、第一弹簧704、第一支撑杆705、挡板706、按压杆707和按键708，第四外壳701的底部与导向块602的上表面固定连接，第四外壳701的底部与第一外壳1的上表面滑动连接，第四外壳701的内壁底部固定连接有第一套管702，第四外壳701的内壁底部并位于第一套管702的内部固定连接有第一支撑块703，第一支撑块703的上表面固定连接有第一弹簧704，第一弹簧704的顶部固定连接有第一支撑杆705，第一弹簧704对第一支撑杆705起到推动作用，阻挡挡板706向下移动，第一支撑杆705的上表面固定连接有挡板706，挡板706的底部并位于左右第一套管702之间固定连接有按压杆707，第四外壳701的内壁底部并位于按压杆707的下方固定连接有按键708，按键708与驱动装置10和电磁阀27电连接，通过设置控制装置7和电磁阀27，当收料箱8内的葡萄干装满后，此时收料箱8向下的重力大于第一弹簧704的弹力，使按压杆707向下移动，按压杆707按压到按键708后，控制驱动装置10和电磁阀27关闭，使进料箱17内的葡萄干不在通过出料管26排出，停止风选，防止收料箱8内的葡萄干装满，未及时关闭电磁阀27，使进料箱17内的葡萄干继续通过出料管26排出，导致收料箱8内的葡萄干溢出，不便于对葡萄干进行收集。
[0041]驱动装置10包括第二支撑架1001、电机1002和第二转轴1003，第二支撑架1001的表面与第二外壳9的内壁固定连接，第二支撑架1001的内壁固定连接有电机1002，第二支撑架1001对电机1002起到支撑和固定作用，电机1002与按键708电连接，电机1002的输出端通过联轴器固定连接有第二转轴1003，第二转轴1003的左侧通过轴承与第一外壳1的右侧固定连接，第一转轴202的表面左右两侧分别与第二转盘11的内壁和第三转盘21的内壁固定连接。
[0042]吹风装置15包括第五外壳1501、第三支撑架1502、第三转轴1503、第二限位块1504和扇叶1505，第五外壳1501的表面与支撑板14的内壁固定连接，第五外壳1501的内壁固定连接有第三支撑架1502，第三支撑架1502的内壁设置有第三转轴1503，第三转轴1503的左右两侧均固定连接有第二限位块1504，第二限位块1504对第三转轴1503起到限位作用，第三转轴1503的表面与第三转盘21的内壁固定连接，第三转轴1503的表面并位于第三转盘21的左右两侧均固定连接有扇叶1505，第三转盘21转动，带动扇叶1505转动，产生风力，对出料管26排出的葡萄干进行吹动，使大小不同葡萄干颗粒落入同位置的收料箱8内部，第五外壳1501的上表面与伸缩装置16的底部固定连接，第五外壳1501的上表面与推动装置20的底部固定连接。
[0043]伸缩装置16包括第二套管1601、第二弹簧1602和第二支撑杆1603，第二套管1601的底部与第五外壳1501的上表面固定连接，第二套管1601的内壁底部固定连接有第二弹簧1602，第二弹簧1602的上表面固定连接有第二支撑杆1603，第二弹簧1602对第二支撑杆1603起到拉动作用，有第二支撑杆1603的上表面与进料箱17的底部固定连接，第二支撑杆1603的表面与第二套管1601的内壁滑动连接，通过设置伸缩装置16，第二弹簧1602对第二支撑杆1603起到拉动作用，使进料箱17上下移动更平稳。
[0044]推动装置20包括第四支撑架2001、第四转轴2002、第三限位块2003和偏心盘2004，第四支撑架2001的底部与第五外壳1501的上表面固定连接，第四支撑架2001的内壁设置有第四转轴2002，第四转轴2002的左右两侧均固定连接有第三限位块2003，第四转轴2002的表面与第三转盘21的内壁固定连接，第四转轴2002的表面并位于第三转盘21的左右两侧均固定连接有偏心盘2004，第三转盘21转动，通过第二传动带22，带动第四转动转动，转动偏心盘2004对进料箱17起到推动作用，使进料箱17上下滑动，将堵在出料管26管口的葡萄干抖开，防止进料箱17内葡萄干数量过多，将出料管26堵住，使葡萄干无法正常通过出料管26排出。
[0045]集尘装置25包括集尘箱2501、挡块2502、固定块2503、抽风机2504、第二箱门2505和过滤板2506，第三外壳13的上表面并位于通孔24的外部与集尘箱2501的底部固定连接，第三外壳13的上表面并位于通孔24的左侧固定连接有挡块2502，集尘箱2501的左侧顶部固定连接有固定块2503，固定块2503的底部固定连接有抽风机2504，抽风机2504的进风端贯穿集尘箱2501并延伸至集尘箱2501内壁，集尘箱2501左侧底部通过销轴铰接有第二箱门2505，抽风机2504的内壁固定连接有过滤板2506，过滤板2506的内壁孔径为一微米至三微米，通过设置通孔24和集尘装置25，打开抽风机2504，产生气流，使第三外壳13内飘散的粉尘跟随气流进入集尘箱2501内部，通过过滤板2506将气流中粉尘过滤出来，使粉尘堆积在集尘箱2501内部，便于对第三外壳13内的粉尘进行收集，防止粉尘扩散到空气中对，周围环境造成污染，同时，挡块2502对粉尘起到阻挡作用，防止粉尘再次进入第三外壳13内部，不便于对粉尘进行收集。
[0046]该基于动力摇晃和动力抖动的循环式葡萄干风选装置工作时，打开驱动装置10，使第二转盘11转动，通过第一传动带12带动第一转盘4转动，在转筒203的作用下，使扇形齿块204左右往复摆动，扇形齿块204推动直齿块603左右往复运动，使控制装置7产生震动，第三转盘21转动，通过第二传动带22，带动第四转动转动，转动偏心盘2004对进料箱17起到推动作用，使进料箱17上下滑动，将葡萄干倒入进料箱17内部，打开电磁阀27，进料箱17内的葡萄干通过出料管26排出，第三转盘21转动，带动扇叶1505转动，产生风力，对出料管26排出的葡萄干进行吹动，使大小不同葡萄干颗粒落入同位置的收料箱8内部，当收料箱8内的葡萄干装满后，此时收料箱8向下的重力大于第一弹簧704的弹力，使按压杆707向下移动，按压杆707按压到按键708后，控制驱动装置10和电磁阀27关闭，使进料箱17内的葡萄干不在通过出料管26排出，停止风选，打开第一箱门28，将盛满葡萄干的收料箱8取出，更换新的收料箱8，风选完成后，打开第一箱门28，将收料箱8取出。
[0047]综上所述，该基于动力摇晃和动力抖动的循环式葡萄干风选装置，通过设置晃动装置2、导向槽5、移动装置6、控制装置7和收料箱8，打开驱动装置10，使第二转盘11转动，通过第一传动带12带动第一转盘4转动，在转筒203的作用下，使扇形齿块204左右往复摆动，扇形齿块204推动直齿块603左右往复运动，使控制装置7产生震动，将收料箱8内的葡萄干抖平，从而有效的解决了目前，葡萄干风选后，进入收料箱8内，收料箱8边缘处的葡萄干堆积较高，当高出收料箱8的高度时，容易导致风选后葡萄干进入相邻的收料箱8内，使风选出的葡萄干精度较低的问题。
[0048]同时，通过设置进料箱17、滑块18、滑槽19、推动装置20、第三转盘21、第二传动带22，打开驱动装置10，使第三转盘21转动，通过第二传动带22，带动第四转动转动，转动偏心盘2004对进料箱17起到推动作用，使进料箱17上下滑动，将堵在出料管26管口的葡萄干抖开，防止进料箱17内葡萄干数量过多，将出料管26堵住，使葡萄干无法正常通过出料管26排出。
[0049]同时，通过设置通孔24和集尘装置25，打开抽风机2504，产生气流，使第三外壳13内飘散的粉尘跟随气流进入集尘箱2501内部，通过过滤板2506将气流中粉尘过滤出来，使粉尘堆积在集尘箱2501内部，便于对第三外壳13内的粉尘进行收集，防止粉尘扩散到空气中对，周围环境造成污染，同时，挡块2502对粉尘起到阻挡作用，防止粉尘再次进入第三外壳13内部，不便于对粉尘进行收集。
[0050]同时，通过设置控制装置7和电磁阀27，当收料箱8内的葡萄干装满后，此时收料箱8向下的重力大于第一弹簧704的弹力，使按压杆707向下移动，按压杆707按压到按键708后，控制驱动装置10和电磁阀27关闭，使进料箱17内的葡萄干不在通过出料管26排出，停止风选，防止收料箱8内的葡萄干装满，未及时关闭电磁阀27，使进料箱17内的葡萄干继续通过出料管26排出，导致收料箱8内的葡萄干溢出，不便于对葡萄干进行收集。
[0051]同时，通过设置防尘板29，防尘板29对空气中的灰尘起到阻挡作用，防止空气中的灰尘进入吹风装置15或通过出风孔23进入第三外壳13内部，导致灰尘吸附在吹风装置15或第三外壳13内部零件表面上，增大吹风装置15或第三外壳13内部零件磨损，使吹风装置15或第三外壳13内部零件正常使用寿命降低。
[0052]该文中出现的电器元件均与外界的主控器及250V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
[0053]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
