本发明涉及盆栽塑形技术领域，且公开了一种发财树主杆生长引导塑形器，包括主杆固定机构，所述主杆固定机构的一侧焊接有弧形杆，所述弧形杆的中部镶嵌有螺纹套管，所述螺纹套管的内部螺纹插接有螺纹杆，所述螺纹杆的一端焊接有转动环，所述螺纹杆的另一侧焊接有圆形球，所述圆形球的外表面活动套接有空心球，所述空心球的一侧焊接有生长牵拉机构，所述弧形杆的顶部通过调节螺栓活动连接有安装架。本发明通过螺纹杆和转动环可以改变生长牵拉机构的位置，对发财树主杆起到牵拉，引导其生长形状，生长牵拉机构对发财树生长的主杆进行弯曲施力，与现在采用的牵拉绳相比，大大降低了操作难度，同时调节方便，有效改变弯曲的角度，提高塑形的效果。
权利要求
1.一种发财树主杆生长引导塑形器，包括主杆固定机构(1)，其特征在于：所述主杆固定机构(1)的一侧焊接有弧形杆(2)，所述弧形杆(2)的中部镶嵌有螺纹套管(3)，所述螺纹套管(3)的内部螺纹插接有螺纹杆(4)，所述螺纹杆(4)的一端焊接有转动环(5)，所述螺纹杆(4)的另一侧焊接有圆形球(6)，所述圆形球(6)的外表面活动套接有空心球(7)，所述空心球(7)的一侧焊接有生长牵拉机构(8)，所述弧形杆(2)的顶部通过调节螺栓(9)活动连接有安装架(10)，所述安装架(10)的内部通过销轴活动连接有滚轮(11)。
2.根据权利要求1所述的一种发财树主杆生长引导塑形器，其特征在于：所述主杆固定机构(1)包括有第一弧形板(101)和第二弧形板(102)，所述弧形杆(2)的底部焊接在第二弧形板(102)外侧壁的中部，且第一弧形板(101)和第二弧形板(102)的两侧通过固定螺栓(103)固定安装，所述第一弧形板(101)和第二弧形板(102)组合的形状为楔形。
3.根据权利要求1所述的一种发财树主杆生长引导塑形器，其特征在于：所述第一弧形板(101)和第二弧形板(102)的内侧壁均粘接有第一软垫(104)。
4.根据权利要求1所述的一种发财树主杆生长引导塑形器，其特征在于：所述生长牵拉机构(8)包括有第一牵拉环(801)，所述第一牵拉环(801)的一端通过销轴活动连接有第二牵拉环(802)，所述第二牵拉环(802)外侧壁的中部与空心球(7)的一侧焊接，所述第一牵拉环(801)与第二牵拉环(802)外侧壁的相对面均焊接有安装块(803)，两个所述安装块(803)通过安装螺栓(804)固定安装。
5.根据权利要求1所述的一种发财树主杆生长引导塑形器，其特征在于：所述第一牵拉环(801)与第二牵拉环(802)的内侧壁粘接有第二软垫(805)。
说明书
一种发财树主杆生长引导塑形器
技术领域
[0001]本发明涉及盆栽塑形技术领域，尤其涉及一种发财树主杆生长引导塑形器。
背景技术
[0002]发财树的寓意较好，深受人们的喜爱，随着人们生活品质的提高，人们对盆栽发财树的生长形状已不再局限于自然生长状态，而是采用人为干预的方式，使其按照人们的意愿生长成不同样式的，具有较高观赏价值的造型，目前，人们在为盆栽发财树做造型时，一般采用牵拉绳对盆栽发财树的主杆施加弯曲的力，从而弯曲发财树的主杆，但是操作难度较高，在发财树生长一段时间后，再次调节时需要将牵拉绳重新拆下，调节不方便，为此，我们提出了一种发财树主杆生长引导塑形器。
发明内容
[0003](一)解决的技术问题
[0004]针对现有技术的不足，本发明提供了一种发财树主杆生长引导塑形器，具备主杆定向塑形的优点，解决了现在采用牵拉绳弯曲发财树的主杆操作难度较高，调节不方便的问题。
[0005](二)技术方案
[0006]为了实现上述目的，本发明是通过如下的技术方案来实现：一种发财树主杆生长引导塑形器，包括主杆固定机构，所述主杆固定机构的一侧焊接有弧形杆，所述弧形杆的中部镶嵌有螺纹套管，所述螺纹套管的内部螺纹插接有螺纹杆，所述螺纹杆的一端焊接有转动环，所述螺纹杆的另一侧焊接有圆形球，所述圆形球的外表面活动套接有空心球，所述空心球的一侧焊接有生长牵拉机构，所述弧形杆的顶部通过调节螺栓活动连接有安装架，所述安装架的内部通过销轴活动连接有滚轮。
[0007]进一步地，所述主杆固定机构包括有第一弧形板和第二弧形板，所述弧形杆的底部焊接在第二弧形板外侧壁的中部，且第一弧形板和第二弧形板的两侧通过固定螺栓固定安装，第一弧形板和第二弧形板组合的形状为楔形，通过主杆固定机构对该引导塑形器起到了固定的效果，方便对发财树生长的主杆引导塑形，且塑形的时候更加稳定。
[0008]进一步地，所述第一弧形板和第二弧形板的内侧壁均粘接有第一软垫，第一软垫对主杆固定机构固定在发财树主杆上的位置起到了防护的效果，防止局部受到挤压力过大，对发财树的主杆造成损伤。
[0009]进一步地，所述生长牵拉机构包括有第一牵拉环，所述第一牵拉环的一端通过销轴活动连接有第二牵拉环，所述第二牵拉环外侧壁的中部与空心球的一侧焊接，所述第一牵拉环与第二牵拉环外侧壁的相对面均焊接有安装块，两个所述安装块通过安装螺栓固定安装，通过生长牵拉机构对发财树的主杆需要弯曲施力的位置进行限定及引导，改变发财树主杆生长时的弯曲方向及角度。
[0010]进一步地，所述第一牵拉环与第二牵拉环的内侧壁粘接有第二软垫，第二软垫对发财树的主杆需要弯曲施力的位置进行保护，避免对发财树的主杆造损伤，维持发财树主杆塑形后的美观性。
[0011](三)有益效果
[0012]本发明提供了一种发财树主杆生长引导塑形器，具备以下有益效果：
[0013]1、该发财树主杆生长引导塑形器，通过螺纹杆和转动环可以改变生长牵拉机构的位置，对发财树主杆起到牵拉，引导其生长形状，生长牵拉机构对发财树生长的主杆进行弯曲施力，与现在采用的牵拉绳相比，大大降低了操作难度，同时调节方便，有效改变弯曲的角度，提高塑形的效果。
[0014]2、该发财树主杆生长引导塑形器，通过滚轮的设置，滚轮的轮槽与发财树的主杆贴合，在发财树已经初步弯曲的情况下，进一步的引导其生长方向，方便人们对发财树进行塑形，且滚轮的轮槽有效的防止发财树的主杆在生长时受到挤压而受到损伤，对发财树的主杆起到了保护的效果。
[0015]3、该发财树主杆生长引导塑形器，通过调节螺栓和安装架可以改变滚轮的方向，可以引导发财树生长主杆弯曲的方向，提高了塑形的效果，同时，在不需要拆卸的情况下，能有效的对滚轮进行调节，调节方便。
[0016]4、该发财树主杆生长引导塑形器，通过第一弧形板和第二弧形板组合的形状为楔形的设置，由于发财树主杆基部的形状为楔形，第一弧形板和第二弧形板可以更好的卡接在发财树的主杆外表面，提高了该引导塑形器固定的稳固性。
[0017]5、该发财树主杆生长引导塑形器，通过弧形杆与滚轮的配合使用，由于发财树的树冠较为松散，弧形杆弯曲的弧度配合滚轮可以更好的对发财树的树冠进行弯曲，方便了人们对发财树生长的主杆进行塑形，提高了塑形的效果。
附图说明

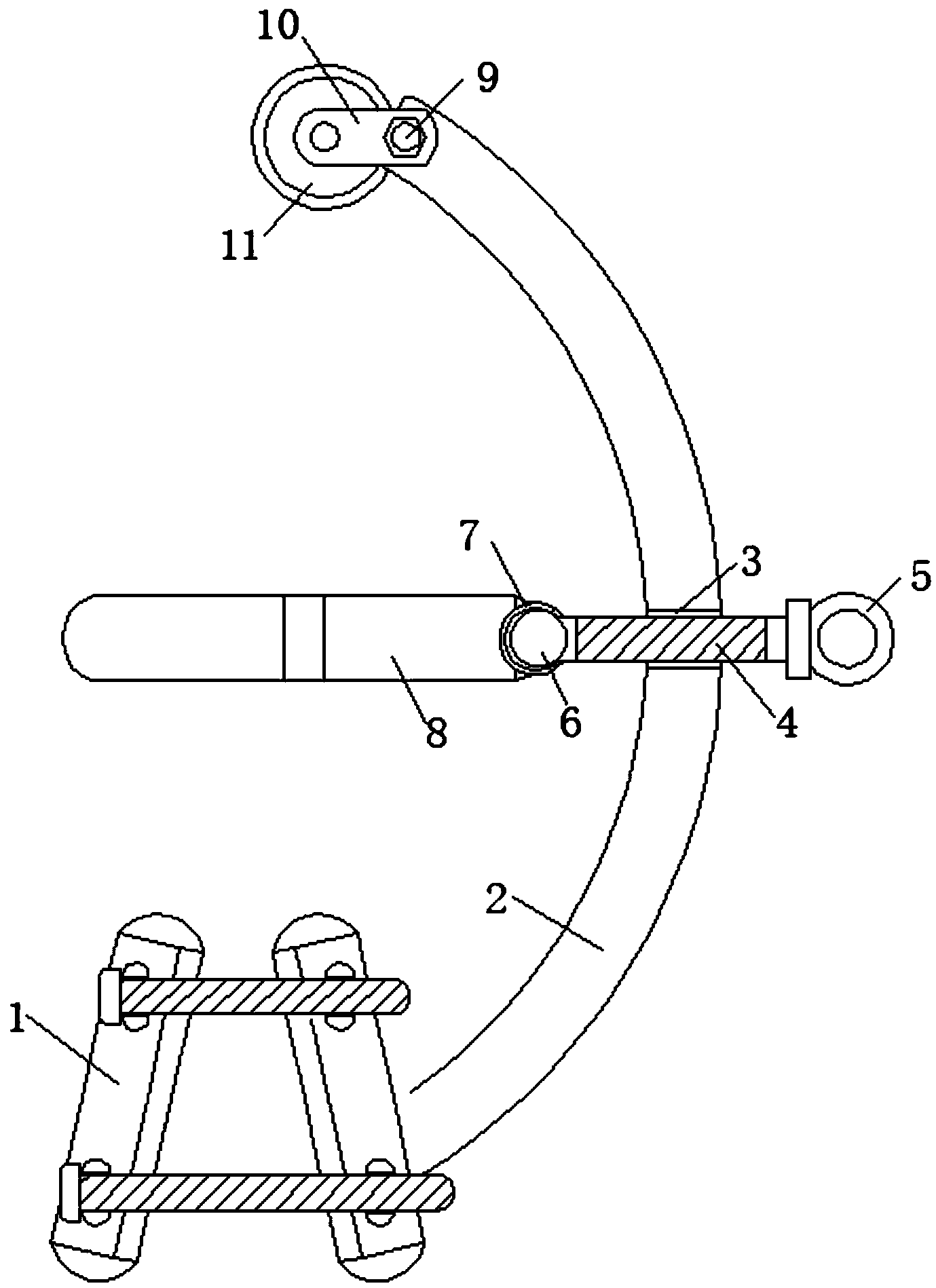

[0018]图1为本发明结构示意图；
[0019]图2为本发明主杆固定机构结构俯视图；
[0020]图3为本发明生长牵拉机构结构俯视图。
[0021]图中：1主杆固定机构、101第一弧形板、102第二弧形板、103固定螺栓、104第一软垫、2弧形杆、3螺纹套管、4螺纹杆、5转动环、6圆形球、7空心球、8生长牵拉机构、801第一牵拉环、802第二牵拉环、803安装块、804安装螺栓、805第二软垫、9调节螺栓、10安装架、11滚轮。
具体实施方式
[0022]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0023]请参阅图1-3，一种发财树主杆生长引导塑形器，包括主杆固定机构1，主杆固定机构1的一侧焊接有弧形杆2，弧形杆2的中部镶嵌有螺纹套管3，螺纹套管3的内部螺纹插接有螺纹杆4，螺纹杆4的一端焊接有转动环5，通过螺纹杆4和转动环5可以改变生长牵拉机构8的位置，对发财树主杆起到牵拉，引导其生长形状，生长牵拉机构8对发财树生长的主杆进行弯曲施力，与现在采用的牵拉绳相比，大大降低了操作难度，同时调节方便，有效改变弯曲的角度，提高塑形的效果，螺纹杆4的另一侧焊接有圆形球6，圆形球6的外表面活动套接有空心球7，空心球7的一侧焊接有生长牵拉机构8，弧形杆2的顶部通过调节螺栓9活动连接有安装架10，通过调节螺栓9和安装架10可以改变滚轮11的方向，可以引导发财树生长主杆弯曲的方向，提高了塑形的效果，同时，在不需要拆卸的情况下，能有效的对滚轮11进行调节，调节方便，安装架10的内部通过销轴活动连接有滚轮11，通过滚轮11的设置，滚轮11的轮槽与发财树的主杆贴合，在发财树已经初步弯曲的情况下，进一步的引导其生长方向，方便人们对发财树进行塑形，且滚轮11的轮槽有效的防止发财树的主杆在生长时受到挤压而受到损伤，对发财树的主杆起到了保护的效果，通过弧形杆2与滚轮11的配合使用，由于发财树的树冠较为松散，弧形杆2弯曲的弧度配合滚轮11可以更好的对发财树的树冠进行弯曲，方便了人们对发财树生长的主杆进行塑形，提高了塑形的效果。
[0024]主杆固定机构1包括有第一弧形板101和第二弧形板102，弧形杆2的底部焊接在第二弧形板102外侧壁的中部，且第一弧形板101和第二弧形板102的两侧通过固定螺栓103固定安装，第一弧形板101和第二弧形板102组合的形状为楔形，由于发财树主杆基部的形状为楔形，第一弧形板101和第二弧形板102可以更好的卡接在发财树的主杆外表面，提高了该引导塑形器固定的稳固性，通过主杆固定机构1对该引导塑形器起到了固定的效果，方便对发财树生长的主杆引导塑形，且塑形的时候更加稳定。
[0025]第一弧形板101和第二弧形板102的内侧壁均粘接有第一软垫104，第一软垫104对主杆固定机构1固定在发财树主杆上的位置起到了防护的效果，防止局部受到挤压力过大，对发财树的主杆造成损伤。
[0026]生长牵拉机构8包括有第一牵拉环801，第一牵拉环801的一端通过销轴活动连接有第二牵拉环802，第二牵拉环802外侧壁的中部与空心球7的一侧焊接，第一牵拉环801与第二牵拉环802外侧壁的相对面均焊接有安装块803，两个安装块803通过安装螺栓804固定安装，通过生长牵拉机构8对发财树的主杆需要弯曲施力的位置进行限定及引导，改变发财树主杆生长时的弯曲方向及角度。
[0027]第一牵拉环801与第二牵拉环802的内侧壁粘接有第二软垫805，第二软垫805对发财树的主杆需要弯曲施力的位置进行保护，避免对发财树的主杆造损伤，维持发财树主杆塑形后的美观性。
[0028]工作原理：将第一牵拉环801和第二牵拉环802分开，卡接在发财树主杆需要弯曲的位置，然后通过安装螺栓804进行固定，使第二弧形板102的内侧壁与发财树的主杆贴合，将第一弧形板101卡接在第二弧形板102上，通过固定螺栓103将其固定在发财树的主杆上，通过旋转转动环5和螺纹杆4可以改变生长牵拉机构8的位置，调节发财树主杆弯曲的方向及角度，滚轮11的轮槽与发财树的主杆贴合，在发财树已经初步弯曲的情况下，进一步的引导其生长方向。
[0029]综上所述，该发财树主杆生长引导塑形器，通过螺纹杆4和转动环5可以改变生长牵拉机构8的位置，对发财树主杆起到牵拉，引导其生长形状，生长牵拉机构8对发财树生长的主杆进行弯曲施力，与现在采用的牵拉绳相比，大大降低了操作难度，同时调节方便，有效改变弯曲的角度，提高塑形的效果。
[0030]通过调节螺栓9和安装架10可以改变滚轮11的方向，可以引导发财树生长主杆弯曲的方向，提高了塑形的效果，同时，在不需要拆卸的情况下，能有效的对滚轮11进行调节，调节方便。
[0031]通过滚轮11的设置，滚轮11的轮槽与发财树的主杆贴合，在发财树已经初步弯曲的情况下，进一步的引导其生长方向，方便人们对发财树进行塑形，且滚轮11的轮槽有效的防止发财树的主杆在生长时受到挤压而受到损伤，对发财树的主杆起到了保护的效果。
[0032]通过第一弧形板101和第二弧形板102组合的形状为楔形的设置，由于发财树主杆基部的形状为楔形，第一弧形板101和第二弧形板102可以更好的卡接在发财树的主杆外表面，提高了该引导塑形器固定的稳固性。
[0033]通过弧形杆2与滚轮11的配合使用，由于发财树的树冠较为松散，弧形杆2弯曲的弧度配合滚轮11可以更好的对发财树的树冠进行弯曲，方便了人们对发财树生长的主杆进行塑形，提高了塑形的效果。
[0034]本发明结构简单、设计合理且操作简便，解决了现在采用牵拉绳弯曲发财树的主杆操作难度较高，调节不方便的问题。
