本发明提供一种自动浴室除湿保温装置，它包括吸气模块及换热模块；所述进气腔内安装有排风扇；所述换热模块包括换热腔；所述换热模块的内部设置有换热管道；所述换热腔的下端及上端设有定位所述换热管道的定位孔；所述换热腔内部设置有除雾件；所述除雾网使用网状的纤维材料，所述除雾网的一端与所述换热管道接触；该自动浴室除湿保温装置是一种通过在近地面处安装排风装置对浴室内的雾化空气进行抽湿操作，提高除湿效率，同时能够将雾气中的热量保存对排水管进行预加热的装置。

权利要求

1.一种自动浴室除湿保温装置，它包括吸气模块(1)及换热模块(2)，其特征在于：所述吸气模块(1)包括进气腔，所述进气腔前端设有进气口，所述进气腔的上端设有出气口；所述进气腔内安装有排风扇(11)，所述排风扇(11)通过旋转电机驱动，所述排风扇(11)的进气端与所述进气口的位置一致；所述吸气模块(1)安装在浴室地面与墙面的夹角处；所述换热模块(2)包括换热腔，所述换热腔安装在浴室的墙面内，所述换热腔设为长筒状；所述换热腔的底部设为进气端，顶部设为排气端；所述换热腔的底部与所述吸气模块(1)的出气口密封连接，顶部与室外大气环境联通；所述换热模块(2)的内部设置有换热管道(21)，所述换热管道(21)使用冷水管；所述换热腔的下端及上端设有定位所述换热管道(21)的定位孔(23)，所述换热管道(21)穿过所述定位孔(23)固定在所述换热腔的内部；所述换热腔内部设置有除雾件(22)，所述除雾件(22)包括除雾网，所述换热腔的内部设置有固定所述除雾网的定位杆，所述定位杆倾斜固定在所述换热腔的内壁上，所述定位杆相互错开固定；所述除雾网使用网状的纤维材料，所述除雾网的一端与所述换热管道(21)接触。

2.根据权利要求1所述的自动浴室除湿保温装置，其特征在于：所述换热管道(21)包括分流管，所述分流管设为枝叉状，所述分流管枝叉部分的下端与所述换热管道(21)的进水端密封连接，上端与所述分流管道的出水端密封连接；所述分流管的枝叉部分内部设置有除雾网。

3.根据权利要求1所述的自动浴室除湿保温装置，其特征在于：所述吸气模块(1)包括过滤格栅，所述过滤格栅设置有间隔排布的挡板，所述挡板之间设置有过滤网，所述过滤网使用除雾网。

4.根据权利要求1所述的自动浴室除湿保温装置，其特征在于：所述换热模块(2)的前端设置有储热块3，所述储热块3的前端设置有导热片，所述导热片的前端固定安装在浴室的前面上。

说明书

自动浴室除湿保温装置

技术领域

[0001]本发明涉及节能环保领域，特别地，是涉及一种除湿保温装置。

背景技术

[0002]当人们在浴室洗浴时，经常会出现由于热水器的水温与室温之间存在较大的温差，从而引发空气雾化的现象；该现象会导致浴室内的地面及墙面上附着有大量的雾气，附着的雾气会使得地面及墙面更加湿滑，使用者站立在浴室内时，极易滑倒造成受伤；针对此类现象，目前的解决措施，主要是通过浴室内的排风扇将雾气抽出至室外；这样的方式虽然能够将雾气抽出，但是伴随着雾气的热量也被一并排出，从而会使得使用者在洗浴时，浴室内不能温度过低，影响使用者的洗浴体验，甚至造成使用者出现应激的现象；由于空气雾化现象是随着热水的排出而一并产生的，因此雾化的空气首先出现在靠近地面的一侧，而现有的排风扇通常安装在浴室内靠顶部的一侧，所以其在除湿时，雾气会呈现从下而上的流动过程，依旧会有大量的雾气吸附在浴室内的墙面上；此外，现有洗浴装置的热水主要依靠热水器进行供水，由于热水器的加热过程需要一定的响应时间，因此冷水在加热时会消耗掉不必要的水资源，从而造成水资源的浪费，不利于能源的节约，同时也会降低使用者的洗浴效率；综上所述，因此存在着缺陷。

发明内容

[0003]针对上述问题，本发明的目的在于提供一种自动浴室除湿保温装置，通过在近地面处安装排风装置对浴室内的雾化空气进行抽湿操作，提高除湿效率，同时能够将雾气中的热量保存对排水管进行预加热。

[0004]本发明解决技术问题所采用的技术方案是：该自动浴室除湿保温装置，它包括吸气模块及换热模块；所述吸气模块包括进气腔，所述进气腔前端设有进气口，所述进气腔的上端设有出气口；所述进气腔内安装有排风扇，所述排风扇通过旋转电机驱动，所述排风扇的进气端与所述进气口的位置一致；所述吸气模块安装在浴室地面与墙面的夹角处；所述换热模块包括换热腔，所述换热腔安装在浴室的墙面内，所述换热腔设为长筒状；所述换热腔的底部设为进气端，顶部设为排气端；所述换热腔的底部与所述吸气模块的出气口密封连接，顶部与室外大气环境联通；所述换热模块的内部设置有换热管道，所述换热管道使用冷水管；所述换热腔的下端及上端设有定位所述换热管道的定位孔，所述换热管道穿过所述定位孔固定在所述换热腔的内部；所述换热腔内部设置有除雾件，所述除雾件包括除雾网，所述换热腔的内部设置有固定所述除雾网的定位杆，所述定位杆倾斜固定在所述换热腔的内壁上，所述定位杆相互错开固定；所述除雾网使用网状的纤维材料，所述除雾网的一端与所述换热管道接触。

[0005]作为优选，所述换热管道包括分流管，所述分流管设为枝叉状，所述分流管枝叉部分的下端与所述换热管道的进水端密封连接，上端与所述分流管道的出水端密封连接；所述分流管的枝叉部分内部设置有除雾网。

[0006]作为优选，所述吸气模块包括过滤格栅，所述过滤格栅设置有间隔排布的挡板，所述挡板之间设置有过滤网，所述过滤网使用除雾网。

[0007]作为优选，所述换热模块的前端设置有储热块，所述储热块的前端设置有导热片，所述导热片的前端固定安装在浴室的前面上。

[0008]本发明的有益效果在于：该自动浴室除湿保温装置在使用时，使用者在洗浴过程中会产生大量的水雾；此时使用者手动启动该装置，所述排风扇将水雾吸入所述吸气模块内部，水雾在所述排风扇的作用下流动至所述换热腔的底部；由于水雾的热量较高，而所述换热腔内上端的空气温度较低，因此所述换热腔内会产生烟囱效应，水雾会随空气对流而自动上升；由于所述换热腔内设置有除雾网，当水雾流动至所述除雾网的位置时，水雾被所述除雾网拦截并吸附，使得水雾中的热量也一并被保留在所述换热腔内；由于所述换热腔安装在浴室的墙面内，因此所述换热腔内的热量能够产生保温隔热的作用，既保证了浴室内不会因水雾而使得地面及墙面湿滑，而且也能将水雾中的热量保留，使得使用者在洗浴时依然能够拥有合适的空间温度，提高洗浴体验；此外，由于所述换热腔内设置有换热管道，因此所述换热管道内的冷水在所述换热腔的保温作用下能够提前对所述换热管道内的水温进行预加热作用，使得使用者在洗浴时能够更加快速的获得合适的洗浴热水；既提高了使用者的洗浴效率，也避免了在调节水温时造成不必要的水资源浪费现象。

附图说明

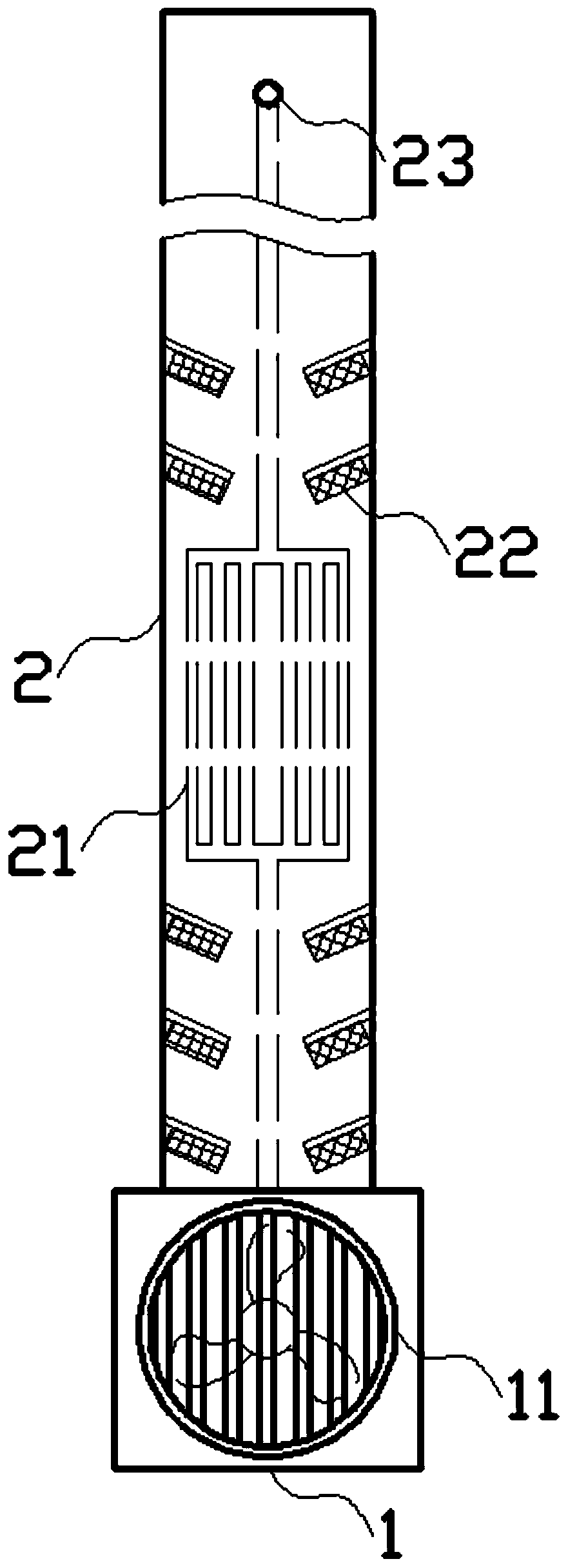

[0009]图1是本发明自动浴室除湿保温装置的主视图。

[0010]图2是本发明自动浴室除湿保温装置除湿时的主视图。

[0011]图3是本发明自动浴室除湿保温装置的左视图。

具体实施方式

[0012]下面结合附图和实施例对本发明进一步说明：

[0013]如图1、图2、图3中实施例所示，该自动浴室除湿保温装置是一种通过在近地面处安装排风装置对浴室内的雾化空气进行抽湿操作，提高除湿效率，同时能够将雾气中的热量保存对排水管进行预加热的装置，它包括吸气模块1及换热模块2；所述吸气模块1包括进气腔，所述进气腔前端设有进气口，所述进气腔的上端设有出气口；所述进气腔内安装有排风扇11，所述排风扇11通过旋转电机驱动，所述排风扇11的进气端与所述进气口的位置一致；所述吸气模块1安装在浴室地面与墙面的夹角处；所述换热模块2包括换热腔，所述换热腔安装在浴室的墙面内，所述换热腔设为长筒状；所述换热腔的底部设为进气端，顶部设为排气端；所述换热腔的底部与所述吸气模块1的出气口密封连接，顶部与室外大气环境联通；所述换热模块2的内部设置有换热管道21，所述换热管道21使用冷水管；所述换热腔的下端及上端设有定位所述换热管道21的定位孔23，所述换热管道21穿过所述定位孔23固定在所述换热腔的内部；所述换热腔内部设置有除雾件22，所述除雾件22包括除雾网，所述换热腔的内部设置有固定所述除雾网的定位杆，所述定位杆倾斜固定在所述换热腔的内壁上，所述定位杆相互错开固定；所述除雾网使用网状的纤维材料，所述除雾网的一端与所述换热管道21接触。

[0014]该自动浴室除湿保温装置在使用时，使用者在洗浴过程中会产生大量的水雾；此时使用者手动启动该装置，所述排风扇11将水雾吸入所述吸气模块1内部，水雾在所述排风扇11的作用下流动至所述换热腔的底部；由于水雾的热量较高，而所述换热腔内上端的空气温度较低，因此所述换热腔内会产生烟囱效应，水雾会随空气对流而自动上升；由于所述换热腔内设置有除雾网，当水雾流动至所述除雾网的位置时，水雾被所述除雾网拦截并吸附，使得水雾中的热量也一并被保留在所述换热腔内；由于所述换热腔安装在浴室的墙面内，因此所述换热腔内的热量能够产生保温隔热的作用，既保证了浴室内不会因水雾而使得地面及墙面湿滑，而且也能将水雾中的热量保留，使得使用者在洗浴时依然能够拥有合适的空间温度，提高洗浴体验；此外，由于所述换热腔内设置有换热管道21，因此所述换热管道21内的冷水在所述换热腔的保温作用下能够提前对所述换热管道21内的水温进行预加热作用，使得使用者在洗浴时能够更加快速的获得合适的洗浴热水；既提高了使用者的洗浴效率，也避免了在调节水温时造成不必要的水资源浪费现象。

[0015]如图1、图2所示，所述换热管道21包括分流管，所述分流管设为枝叉状，所述分流管枝叉部分的下端与所述换热管道21的进水端密封连接，上端与所述分流管道的出水端密封连接；所述分流管的枝叉部分内部设置有除雾网。所述分流管能够将所述换热管道21内的冷水快速分流，使得所述除雾网上的水雾能够对增强对所述换热管道21的预加热效果，提高冷水的加热效率。

[0016]如图1、图2所示，所述吸气模块1包括过滤格栅，所述过滤格栅设置有间隔排布的挡板，所述挡板之间设置有过滤网，所述过滤网使用除雾网。所述过滤格栅能够比避免所述排风扇11对使用者造成误伤害，同时所述过滤网也能够过滤水雾中的杂质，避免杂质进入所述换热腔内，影响该装置的使用效果。

[0017]如图3所示，所述换热模块2的前端设置有储热块3，所述储热块3的前端设置有导热片，所述导热片的前端固定安装在浴室的前面上。所述储热块3能够将所述换热模块2内的热量储存并通过所述导热片再次散发至浴室内，使得热量能够循环使用，提高使用者的洗浴体验。

[0018]以上所述仅为本发明的较佳方式，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
