详情
摘要
本发明涉及日用百货技术领域，且公开了一种多功能厨房用品，包括控制箱，所述控制箱的底部活动连接有底框，切片时，先把洗净的土豆放在底框内，然后合上控制箱，之后再用双手抓着把手向下按动，把手向下移动通过立柱带动横杆向下移动，横杆向下移动带动刀片向下移动，把土豆均匀的切成片状，限位块之间的距离与刀片的宽度相匹配，粘附在刀片上的食物被限位块阻挡落下，不会被带进控制箱内；捣蒜时，先把洗净的大蒜放入左连接框和右连接框内，然后双手抓着把手向下按动，把手向下移动通过驱动轴带动压板向下移动，压板向下移动带动压块向下移动，压块向下移动对大蒜进行挤压，把其捣至泥状。
权利要求
1.一种多功能厨房用品，包括控制箱(1)，其特征在于：所述控制箱(1)的底部固定连接有第一磁极(2)，所述第一磁极(2)的外壁活动连接有第二磁极(3)，所述第二磁极(3)固定连接在底框(4)的顶部，所述底框(4)的内部设置有食物(5)，所述控制箱(1)的外壁开设有活动槽(6)，所述活动槽(6)的内部活动连接有立柱(7)，所述立柱(7)的右端固定连接有把手(8)，所述立柱(7)的左端固定连接有横杆(9)，所述横杆(9)的底部固定连接有刀片(10)，所述刀片(10)的外壁活动连接有限位块(11)，所述限位块(11)固定连接在背板(12)的外壁上，所述横杆(9)的顶部两侧固定连接有弹簧(13)，所述横杆(9)的顶部中间固定连接有驱动轴(15)，所述驱动轴(15)的外壁活动连接有顶盖(14)，所述驱动轴(15)的顶部固定连接有压板(16)，所述压板(16)的底部固定连接有压块(17)，所述压块(17)的下方设置有左连接框(18)和右连接框(19)，所述左连接框(18)和右连接框(19)的内侧均开设有插槽(20)。
2.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述第一磁极(2)与第二磁极(3)的磁性相反。
3.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述把手(8)的外壁设置有橡胶套。
4.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述限位块(11)之间的距离与刀片(10)的宽度相匹配。
5.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述背板(12)固定连接在控制箱(1)的内壁上。
6.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述压块(17)的底部是凸面。
7.根据权利要求1所述的一种多功能厨房用品，其特征在于：所述插槽(20)是半圆形。
说明书
一种多功能厨房用品
技术领域
[0001]本发明涉及日用百货技术领域，具体为一种多功能厨房用品。
背景技术
[0002]在厨房烧菜时，经常需要把土豆等食物切成片状，一方面看起来更加的美观，另一方面也方便煮熟食物；准备配料时常常要把大蒜捣成泥状，再辅以生抽等调味料，非常的美味，但是我们在实际做饭时总是手忙脚乱，做出来的饭菜不够美味，总结了以下几种缺点：
[0003]1、手工切的土豆片厚度不均匀，而且容易切到手，存在一定的安全隐患，很多厨房新手会在切片上浪费大量的时间；
[0004]2、大蒜虽然易剥，但是捣成泥状需要浪费大量的时间和精力，常常捣至手部发酸，效率低下。
[0005]基于此，我们提出了一种多功能厨房用品，希冀解决现有的技术问题。
发明内容
[0006](一)解决的技术问题
[0007]针对现有技术的不足，本发明提供了一种多功能厨房用品，具备方便切片和方便捣蒜的优点，解决了手工切片和捣蒜比较麻烦的问题。
[0008](二)技术方案
[0009]为实现上述方便切片和方便捣蒜的目的，本发明提供如下技术方案：一种多功能厨房用品，包括控制箱，所述控制箱的底部固定连接有第一磁极，所述第一磁极的外壁活动连接有第二磁极，所述第二磁极固定连接在底框的顶部，所述底框的内部设置有食物，所述控制箱的外壁开设有活动槽，所述活动槽的内部活动连接有立柱，所述立柱的右端固定连接有把手，所述立柱的左端固定连接有横杆，所述横杆的底部固定连接有刀片，所述刀片的外壁活动连接有限位块，所述限位块固定连接在背板的外壁上，所述横杆的顶部两侧固定连接有弹簧，所述横杆的顶部中间固定连接有驱动轴，所述驱动轴的外壁活动连接有顶盖，所述驱动轴的顶部固定连接有压板，所述压板的底部固定连接有压块，所述压块的下方设置有左连接框和右连接框，所述左连接框和右连接框的内侧均开设有插槽。
[0010]优选的，所述第一磁极与第二磁极的磁性相反，异性磁极相互吸引，能够把底框和控制箱连接在一块。
[0011]优选的，所述把手的外壁设置有橡胶套，橡胶套起到缓冲的作用，在使用时手指不会被勒疼。
[0012]优选的，所述限位块之间的距离与刀片的宽度相匹配，粘附在刀片上的食物被限位块阻挡落下，不会被带进控制箱内。
[0013]优选的，所述背板固定连接在控制箱的内壁上，通过固定住背板的位置从而能够固定住限位块的位置，使整体结构更加的稳定可靠。
[0014]优选的，所述压块的底部是凸面，有效的对大蒜进行挤压，把其捣至泥状。
[0015]优选的，所述插槽是半圆形，两个半圆形组成一个圆形，且圆形的直径刚好与驱动轴的直径相匹配。
[0016](三)有益效果
[0017]与现有技术相比，本发明提供了一种多功能厨房用品，具备以下有益效果：
[0018]1、该多功能厨房用品，切片时，先把洗净的土豆放在底框内，然后合上控制箱，之后再用双手抓着把手向下按动，把手向下移动通过立柱带动横杆向下移动，横杆向下移动带动刀片向下移动，把土豆均匀的切成片状，限位块之间的距离与刀片的宽度相匹配，粘附在刀片上的食物被限位块阻挡落下，不会被带进控制箱内，通过底框、控制箱、把手、立柱、横杆、刀片、限位块和食物之间的配合使用，从而达到了方便切片的效果。
[0019]2、该多功能厨房用品，捣蒜时，先把洗净的大蒜放入左连接框和右连接框内，然后双手抓着把手向下按动，把手向下移动通过驱动轴带动压板向下移动，压板向下移动带动压块向下移动，压块向下移动对大蒜进行挤压，把其捣至泥状，通过左连接框、右连接框、把手、驱动轴、压板和压块之间的配合使用，从而达到了方便捣蒜的效果。
附图说明

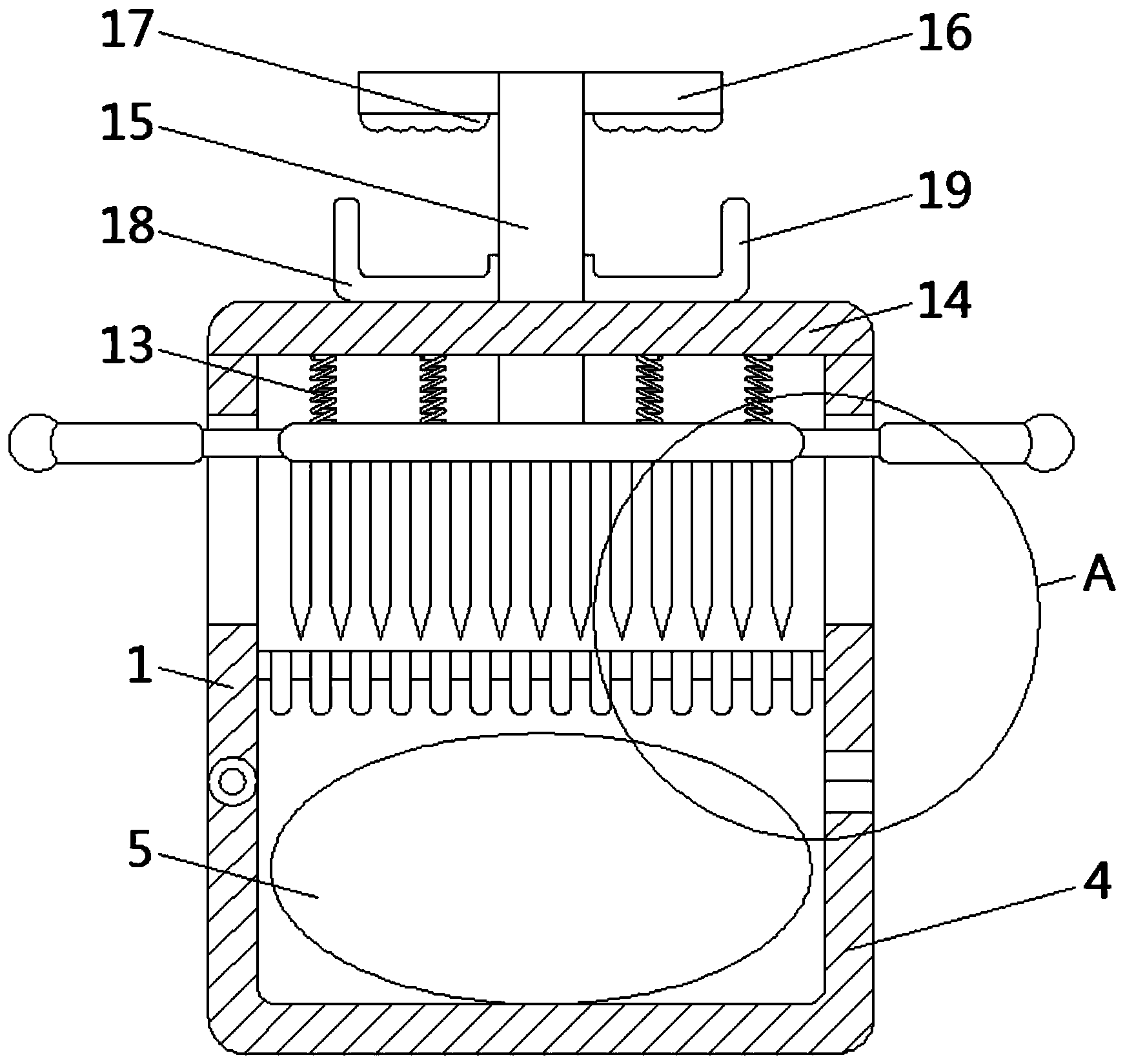

[0020]图1为本发明结构示意图；
[0021]图2为本发明图1中A部分放大示意图；
[0022]图3为本发明右连接框部分俯视图。
[0023]图中：1-控制箱、2-第一磁极、3-第二磁极、4-底框、5-食物、6-活动槽、7-立柱、8-把手、9-横杆、10-刀片、11-限位块、12-背板、13-弹簧、14-顶盖、15-驱动轴、16-压板、17-压块、18-左连接框、19-右连接框、20-插槽。
具体实施方式
[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0025]请参阅图1-3，一种多功能厨房用品，包括控制箱1，控制箱1的底部固定连接有第一磁极2，第一磁极2的外壁活动连接有第二磁极3，第一磁极2与第二磁极3的磁性相反，异性磁极相互吸引，能够把底框4和控制箱1连接在一块，第二磁极3固定连接在底框4的顶部，底框4的内部设置有食物5，控制箱1的外壁开设有活动槽6，活动槽6的内部活动连接有立柱7，立柱7的右端固定连接有把手8，把手8的外壁设置有橡胶套，橡胶套起到缓冲的作用，在使用时手指不会被勒疼，立柱7的左端固定连接有横杆9，横杆9的底部固定连接有刀片10，刀片10的外壁活动连接有限位块11，限位块11之间的距离与刀片10的宽度相匹配，粘附在刀片10上的食物5被限位块11阻挡落下，不会被带进控制箱1内，限位块11固定连接在背板12的外壁上，背板12固定连接在控制箱1的内壁上，通过固定住背板12的位置从而能够固定住限位块11的位置，使整体结构更加的稳定可靠，横杆9的顶部两侧固定连接有弹簧13，横杆9的顶部中间固定连接有驱动轴15，驱动轴15的外壁活动连接有顶盖14，驱动轴15的顶部固定连接有压板16，压板16的底部固定连接有压块17，压块17的底部是凸面，有效的对大蒜进行挤压，把其捣至泥状，压块17的下方设置有左连接框18和右连接框19，左连接框18和右连接框19的内侧均开设有插槽20，插槽20是半圆形，两个半圆形组成一个圆形，且圆形的直径刚好与驱动轴15的直径相匹配。
[0026]工作原理:切片时，先把洗净的土豆放在底框4内，然后合上控制箱1，之后再用双手抓着把手8向下按动，把手8向下移动通过立柱7带动横杆9向下移动，横杆9向下移动带动刀片10向下移动，把土豆均匀的切成片状，限位块11之间的距离与刀片10的宽度相匹配，粘附在刀片10上的食物5被限位块11阻挡落下，不会被带进控制箱1内；捣蒜时，先把洗净的大蒜放入左连接框18和右连接框19内，然后双手抓着把手8向下按动，把手8向下移动通过驱动轴15带动压板16向下移动，压板16向下移动带动压块17向下移动，压块17向下移动对大蒜进行挤压，把其捣至泥状。
[0027]综上所述，该多功能厨房用品，切片时，先把洗净的土豆放在底框4内，然后合上控制箱1，之后再用双手抓着把手8向下按动，把手8向下移动通过立柱7带动横杆9向下移动，横杆9向下移动带动刀片10向下移动，把土豆均匀的切成片状，限位块11之间的距离与刀片10的宽度相匹配，粘附在刀片10上的食物5被限位块11阻挡落下，不会被带进控制箱1内，通过底框4、控制箱1、把手8、立柱7、横杆9、刀片10、限位块11和食物5之间的配合使用，从而达到了方便切片的效果；捣蒜时，先把洗净的大蒜放入左连接框18和右连接框19内，然后双手抓着把手8向下按动，把手8向下移动通过驱动轴15带动压板16向下移动，压板16向下移动带动压块17向下移动，压块17向下移动对大蒜进行挤压，把其捣至泥状，通过左连接框18、右连接框19、把手8、驱动轴15、压板16和压块17之间的配合使用，从而达到了方便捣蒜的效果。
[0028]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
