一种便于安装的节能灯灯座，涉及节能技术领域，包括安装座，所述安装座的中部活动连接有转块，转块的内壁开设有均匀分布的转槽，转块的顶部固定连接有与安装座的内壁活动连接的转杆，转杆的外侧开设有卡槽，转块的外侧固定连接有齿块，齿块的两侧均活动连接有与安装座的内壁活动连接的螺杆，螺杆的顶部的固定连接有斜块。该便于安装的节能灯灯座，通过限位块和卡块的配合使用，安装节能灯时，只需向上推动灯体，灯体就会通过限位块和转槽来带动转块转动，通过一系列的传动，最终使卡块和转杆的卡槽卡接，限制转块的转动，从而达到了限制灯体的移动，从而达到了便于安装的效果，保证了安装员工的安全，降低了安装风险。
权利要求
1.一种便于安装的节能灯灯座，包括安装座(1)，其特征在于：所述安装座(1)的中部活动连接有转块(2)，转块(2)的内壁开设有均匀分布的转槽(3)，转块(2)的顶部固定连接有与安装座(1)的内壁活动连接的转杆(4)，转杆(4)的外侧开设有卡槽(5)，转块(2)的外侧固定连接有齿块(6)，齿块(6)的两侧均活动连接有与安装座(1)的内壁活动连接的螺杆(7)，螺杆(7)的顶部的固定连接有斜块(8)，斜块(8)的中部固定连接有磁块一(9)，斜块(8)的外侧开设有定位槽(10)，安装座(1)顶部的两侧的内壁活动连接有与定位槽(10)卡接的定位块(11)，定位块(11)的中部固定连接有磁块二(12)，安装座(1)的顶部内壁固定连接有与转杆(4)的外侧卡接的卡块(13)，卡块(13)的中部固定连接有磁块三(14)，转块(2)的底部卡接有灯体(15)，灯体(15)外侧的顶部固定连接有限位块(16)。
2.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述安装座(1)的材料为硬质高强度材料且安装座(1)不具有导电性和导磁性。
3.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述转块(2)的材料为硬质高强度材料且转块(2)不具有导电性和导磁性。
4.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述转槽(3)的深度小于转块(2)的宽度且转槽(3)的形状为螺旋状。
5.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述转杆(4)的材料为硬质高强度材料且转杆(4)不具有导电性和导磁性。
6.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述卡槽(5)的形状为锯齿状且卡槽(5)的深度小于转杆(4)的半径，所述齿块(6)的材料为硬质高强度材料且齿块(6)不具有导磁性和导电性，所述螺杆(7)的材料为硬质高强度材料且螺杆(7)的外侧开设有与齿块(6)外侧相适配的齿槽。
7.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述斜块(8)的材料为硬质高强度材料且斜块(8)不具有导磁性和导电性，所述磁块一(9)外侧的磁性和磁块二(12)内侧的磁性相反且磁块一(9)内侧的磁性和磁块三(14)外侧的磁性相同。
8.根据权利要求1所述的一种便于安装的节能灯灯座，其特征在于：所述定位块(11)的材料为硬质高强度材料且定位块(11)不具有导电性和导磁性，所述卡块(13)的材料为硬质高强度材料且卡块(13)不具有导电性和导磁性。
说明书
一种便于安装的节能灯灯座
技术领域
[0001]本发明涉及节能技术领域，具体为一种便于安装的节能灯灯座。
背景技术
[0002]节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器(安定器)组合成一个整体的照明设备，2008年国家启动“绿色照明”工程，城乡居民和企业使用中标企业节能灯享受一定比例的补助，节能灯的推广意义重大，然而，废旧节能灯对环境的危害也引起了关注。
[0003]目前的节能灯在安装时大多是通过螺纹连接，这种连接方式会大大增加安装的困难度，不便于安装，导致安装人员需要站在扶梯上，仰着头来完成节能灯安装，并且螺紧步骤所需时间较长，导致安装人员长时间处在高危状态下，严重威胁安装人员的安全。
[0004]因此，我们提出了一种便于安装的节能灯灯座来解决以上的问题，通过限位块和卡块的配合使用，达到了便于安装的效果，保证了安装员工的安全，降低了安装风险，通过限位块和磁块磁块一的配合使用，达到了进一步加强卡块卡接效果，有效防止灯体脱落，提高了安装的稳定性。
发明内容
[0005]本发明为实现技术目的采用如下技术方案：一种便于安装的节能灯灯座，包括安装座，所述安装座的中部活动连接有转块，转块的内壁开设有均匀分布的转槽，转块的顶部固定连接有与安装座的内壁活动连接的转杆，转杆的外侧开设有卡槽，转块的外侧固定连接有齿块，齿块的两侧均活动连接有与安装座的内壁活动连接的螺杆，螺杆的顶部的固定连接有斜块，斜块的中部固定连接有磁块一，斜块的外侧开设有定位槽，安装座顶部的两侧的内壁活动连接有与定位槽卡接的定位块，定位块的中部固定连接有磁块二，安装座的顶部内壁固定连接有与转杆的外侧卡接的卡块，卡块的中部固定连接有磁块三，转块的底部卡接有灯体，灯体外侧的顶部固定连接有限位块。
[0006]本发明具备以下有益效果：
[0007]1、该便于安装的节能灯灯座，通过限位块和卡块的配合使用，安装节能灯时，只需向上推动灯体，灯体就会通过限位块和转槽来带动转块转动，通过一系列的传动，最终使卡块和转杆的卡槽卡接，限制转块的转动，从而达到了限制灯体的移动，从而达到了便于安装的效果，保证了安装员工的安全，降低了安装风险。
[0008]2、该便于安装的节能灯灯座，通过限位块和磁块磁块一的配合使用，安装节能灯时，斜块会之间将限位块顶入安装座内，当节能灯安装完成时，这时限位块才会在磁块二以及磁块一的相互吸引作用下和定位槽卡接，有效防止斜块下移，从而达到了进一步加强卡块卡接效果，有效防止灯体脱落，提高了安装的稳定性。
[0009]进一步，所述安装座的材料为硬质高强度材料且安装座不具有导电性和导磁性，所述转块的材料为硬质高强度材料且转块不具有导电性和导磁性。
[0010]进一步，所述转槽的深度小于转块的宽度且转槽的形状为螺旋状，所述转杆的材料为硬质高强度材料且转杆不具有导电性和导磁性。
[0011]进一步，所述卡槽的形状为锯齿状且卡槽的深度小于转杆的半径，所述齿块的材料为硬质高强度材料且齿块不具有导磁性和导电性，所述螺杆的材料为硬质高强度材料且螺杆的外侧开设有与齿块外侧相适配的齿槽。
[0012]进一步，所述斜块的材料为硬质高强度材料且斜块不具有导磁性和导电性，所述磁块一外侧的磁性和磁块二内侧的磁性相反且磁块一内侧的磁性和磁块三外侧的磁性相同。
[0013]进一步，所述定位块的材料为硬质高强度材料且定位块不具有导电性和导磁性，所述卡块的材料为硬质高强度材料且卡块不具有导电性和导磁性。
附图说明

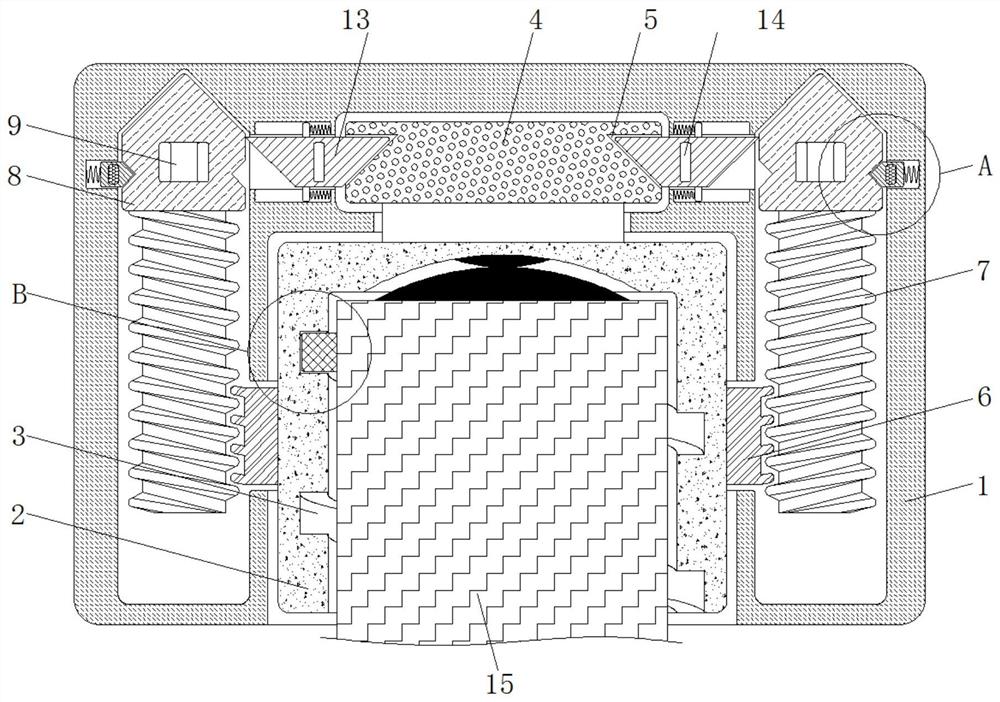

[0014]图1为本发明结构示意图；
[0015]图2为本发明图1中A部的局部放大结构示意图；
[0016]图3为本发明图1中B部的局部放大结构示意图；
[0017]图4为本发明卡块未卡接结构示意图；
[0018]图5为本发明图4中C部的局部放大结构示意图。
[0019]图中：1、安装座；2、转块；3、转槽；4、转杆；5、卡槽；6、齿块；7、螺杆；8、斜块；9、磁块一；10、定位槽；11、定位块；12、磁块二；13、卡块；14、磁块三；15、灯体；16、限位块。
具体实施方式
[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0021]请参阅图1-5，一种便于安装的节能灯灯座，包括安装座1，安装座1起到固定各部件的作用，安装座1的材料为硬质高强度材料且安装座1不具有导电性和导磁性，转块2的材料为硬质高强度材料且转块2不具有导电性和导磁性，安装座1的中部活动连接有转块2，转块2起到传动的作用，转块2的内壁开设有均匀分布的转槽3，转槽3起到传动的作用，转槽3的深度小于转块2的宽度且转槽3的形状为螺旋状，转杆4的材料为硬质高强度材料且转杆4不具有导电性和导磁性，转块2的顶部固定连接有与安装座1的内壁活动连接的转杆4，转杆4起到限制转块2转动的作用。
[0022]转杆4的外侧开设有卡槽5，卡槽5起到限制转块2转动的作用，卡槽5的形状为锯齿状且卡槽5的深度小于转杆4的半径，齿块6的材料为硬质高强度材料且齿块6不具有导磁性和导电性，螺杆7的材料为硬质高强度材料且螺杆7的外侧开设有与齿块6外侧相适配的齿槽，转块2的外侧固定连接有齿块6，齿块6起到传动的作用，齿块6的两侧均活动连接有与安装座1的内壁活动连接的螺杆7，螺杆7起到传动的作用，螺杆7的顶部的固定连接有斜块8，斜块8起到传动的作用，斜块8的材料为硬质高强度材料且斜块8不具有导磁性和导电性，磁块一9外侧的磁性和磁块二12内侧的磁性相反且磁块一9内侧的磁性和磁块三14外侧的磁性相同，斜块8的中部固定连接有磁块一9，磁块一9起到磁性传动的作用。
[0023]斜块8的外侧开设有定位槽10，定位槽10起到限制斜块8移动的作用，安装座1顶部的两侧的内壁活动连接有与定位槽10卡接的定位块11，定位块11起到限制斜块8移动的作用，定位块11的材料为硬质高强度材料且定位块11不具有导电性和导磁性，卡块13的材料为硬质高强度材料且卡块13不具有导电性和导磁性，定位块11的中部固定连接有磁块二12，磁块二12起到磁性传动的作用，安装座1的顶部内壁固定连接有与转杆4的外侧卡接的卡块13，卡块13起到限制转杆4转动的作用，卡块13的中部固定连接有磁块三14，磁块三14起到磁性传动的作用，转块2的底部卡接有灯体15，灯体15外侧的顶部固定连接有限位块16，限位块16起到传动的作用。
[0024]工作原理：灯体15未安装时，如图三所示，此时螺杆7位于安装座1的内底壁，斜块8也处于底部，这时定位块11伸出安装座1，并且卡块13页伸向两侧，未与卡槽5卡接，并且此时转块2可以自由转动；
[0025]灯体15卡接时，灯体15会通过限位块16以及转槽3来带动转块2转动，转块2带动转杆4以及齿块6转动，齿块6带动螺杆7向上移动，螺杆7又带动斜块8一边转动一边向上移动，这时斜块8会向定位块11挤入安装座1内，这时斜块8也会将卡块13挤向安装座1内侧，当灯体15上移至最顶部时，这时如图1所示，此时定位块11和定位槽10卡接，限制斜块8上下移动，并且斜块8将卡块13挤入卡槽5内，这时转杆4被卡块13限制转动，从而限制转块2的转动，有效限制灯体15的移动，从而达到了放松的效果，并且安装时只需向上推动灯体15即可，安装方法简便，大大降低了安装时的风险。
[0026]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
