本发明公开了一种室内用手持香烟吸收装置，包括香烟手持本体和手持盒体，所述手持盒体的左右两侧开设有便携弧面，所述手持盒体的顶部设置有口部香烟吸收装置，所述口部香烟吸收装置的顶部设置有鼻部香烟吸收装置，手持盒体的上方并位于口部香烟吸收装置的左右两侧均设置有防飘散装置，所述手持盒体的底部固定设置有香烟便携盒，所述香烟便携盒的底部固定粘连有重力防倾倒块。本发明通过口部香烟吸收装置、鼻部香烟吸收装置和防飘散装置的配合使用，从而使得使用者在室内想要抽烟时不用去室外，解决了让我们在室内的时候吸烟产生的烟雾可以快速被抽走，且在使用的时候不会影响我们正常的工作，可既手持也可放在一旁使用。
权利要求
1.一种室内用手持香烟吸收装置，包括香烟手持本体(1)和手持盒体(2)，其特征在于：所述手持盒体(2)的左右两侧开设有便携弧面(23)，所述手持盒体(2)的顶部设置有口部香烟吸收装置(3)，所述口部香烟吸收装置(3)的顶部设置有鼻部香烟吸收装置(4)，手持盒体(2)的上方并位于口部香烟吸收装置(3)的左右两侧均设置有防飘散装置(5)，所述手持盒体(2)的底部固定设置有香烟便携盒(6)，所述香烟便携盒(6)的底部固定粘连有重力防倾倒块(7)。
2.根据权利要求1所述的一种室内用手持香烟吸收装置，其特征在于：所述手持盒体(2)的顶部固定连通有上盒体(301)，所述上盒体(301)内部的内壁固定粘连有第一消音隔棉(302)，所述上盒体(301)的正面开设有口部进烟口(303)，所述上盒体(301)的背面开设有)，所述上盒体(301)的内部通过架板固定安装有口部抽风机(304)，所述上盒体(301)的内部并位于口部抽风机(304)的后方设置有香烟过滤箱(305)，所述香烟过滤箱(305)的正面与背面分别固定连通有接管(306)，所述香烟过滤箱(305)的内部固定安装有颗粒过滤片(307)，所述香烟过滤箱(305)和口部抽风机(304)背面的出风口之间设置有主烟管(308)，所述主烟管(308)的正面一端与口部抽风机(304)的出风口固定连通，所述主烟管(308)远离口部抽风机(304)的一端通过接管(306)与香烟过滤箱(305)的正面固定连通，所述香烟过滤箱(305)的背面固定连通有过滤出管(310)。
3.根据权利要求2所述的一种室内用手持香烟吸收装置，其特征在于：所述上盒体(301)的顶部设置有球形鼻烟吸收盒(405)，所述球形鼻烟吸收盒(405)的正面开设有鼻烟进口(401)，所述球形鼻烟吸收盒(405)的底部与上盒体(301)的顶部固定连通，所述球形鼻烟吸收盒(405)的内部通过底架固定安装有鼻部抽风机(402)，所述鼻部抽风机(402)的底部设置有第二消音隔棉(403)，所述鼻部抽风机(402)背面出风口固定连通有鼻部风管(404)，所述鼻部风管(404)远离鼻部抽风机(402)的一端分别贯穿第一消音隔棉(302)、球形鼻烟吸收盒(405)的底部和上盒体(301)的顶部并与主烟管(308)固定连通。
4.根据权利要求3所述的一种室内用手持香烟吸收装置，其特征在于：所述上盒体(301)的左右两侧均设置有侧吸盒(501)，所述侧吸盒(501)的形状为长方体，所述侧吸盒(501)靠近上盒体(301)的一侧通过铰链活动铰接有摇臂块(502)，所述摇臂块(502)远离侧吸盒(501)的一侧与上盒体(301)固定连接，所述侧吸盒(501)远离球形鼻烟吸收盒(405)的一侧设置有限位挡管板(503)，所述限位挡管板(503)与侧吸盒(501)一体成型，所述侧吸盒(501)远离球形鼻烟吸收盒(405)的一侧并位于限位挡管板(503)的前方设置有两个上下排列的烟雾排气扇(504)，所述侧吸盒(501)的内部设置有防飘散管(505)，所述防飘散管(505)的上下两端均贯穿侧吸盒(501)的侧壁并分别与两个烟雾排气扇(504)的背面固定连通，所述主烟管(308)与防飘散管(505)之间设置有侧连管(506)固定连通，所述侧连管(506)靠近上盒体(301)的一端贯穿上盒体(301)的侧面并与主烟管(308)固定连通，所述侧连管(506)远离上盒体(301)的一端贯穿侧吸盒(501)并与防飘散管(505)固定连通。
5.根据权利要求4所述的一种室内用手持香烟吸收装置，其特征在于：所述上盒体(301)的正面并位于口部进烟口(303)的内壁固定连接有进口窗(8)，所述进口窗(8)的中间固定连接有圆形置烟环(9)，所述进口窗(8)与原先置烟环的材质均优选为轻质铝。
6.根据权利要求5所述的一种室内用手持香烟吸收装置，其特征在于：所述防飘散管(505)位于侧吸盒(501)外部的部分均固定套设有有第一万向金属管(10)，所述侧连管(506)位于侧吸盒(501)与上盒体(301)之间部分的外表面固定套设有第二万向金属管(11)。
7.根据权利要求6所述的一种室内用手持香烟吸收装置，其特征在于：所述手持盒体(2)内部的底面固定粘连有水盒(12)，所述水盒(12)内设置有清水(24)，所述水盒(12)的内部固定安装有超声波雾化片(13)，所述水盒(12)的顶部固连通有雾化管(14)，所述雾化管(14)远离水盒(12)的一端分别贯穿手持盒体(2)和上盒体(301)的顶部并延伸至上盒体(301)的上方，所述雾化管(14)位于上盒体(301)上方的一端活动套设有软塞(15)，所述软塞(15)与雾化管(14)之间通过软绳(16)固定连接。
8.根据权利要求7所述的一种室内用手持香烟吸收装置，其特征在于：所述香烟便携盒(6)的背面开设有投烟口(17)，所述便取盒的背面并位于投烟口(17)的上下两侧固定连接有投烟卡边(18)，所述投烟口(17)的位置并位于投烟卡片的内部滑动设置有第一门片(19)，所述香烟便携盒(6)的底部开设有取烟口(20)，所述取烟口(20)贯穿香烟便携盒(6)的底部和重力防倾倒块(7)的底部并延伸至重力防倾倒块(7)的下方，所述重力防倾倒块(7)的底部并位于取烟口(20)的前后两侧均固定设置有取烟卡边(21)，所述取烟口(20)的位置并位于取烟卡片的内部滑动设置有第二门片(22)。
说明书
一种室内用手持香烟吸收装置
技术领域
[0001]本发明涉及家居用品技术领域，尤其涉及一种室内用手持香烟吸收装置。
背景技术
[0002]香烟在燃烧时会释放大量的有害物质，其中含有3800多种已知的化学物质，绝大部分对人体有害，其中尼古丁、胺类、醛类等对人体的伤害较大，一般香烟燃烧后的烟味也较难散去。
[0003]一般人们在家的时候会比较放松，不会受到公共场所的禁止抽烟的限制，所以当有烟瘾的人在家时想抽烟，无非就是在走廊或者室内，一些稍注意家人身心健康的烟民会至阳台抽烟，但殊不知香烟燃烧的颗粒依旧会沉淀在织物上几天不散，同样会对身体造成影响，尤其是有孩子的家庭，香烟燃烧的烟雾颗粒会大大增加儿童罹患白血病的几率，这在各大儿童医院就有张贴这样的警示。又比如像棋牌室等这样类似的地方，香烟是必不可少的，导致室内在很短的时间就烟雾缭绕，即使开窗也效果不大。
[0004]现有的专利发明也有针对香烟的面罩，需要贴合人们的面部，可以很好的将烟雾吸收，但带在面部的面罩使用起来需要持续的将面罩贴合面部，较不方便。一般家里或者工作的地方很少装排气扇且排气扇针对整个房间排气换器功率大所以噪音较大，而空气净化器需要将已经扩散至房间室内的空气整体过滤，所述所需的过滤时间也较长，不能随时将烟雾抽走。
[0005]那么如何能让我们在室内的时候，或者坐着工作的时候抽烟所产生的烟雾可以快速被抽走，且在使用的时候不会影响我们正常的工作，可以手持可以放在一旁使用，就成了目前亟需解决的问题。
发明内容
[0006]基于背景技术存在的技术问题，本发明提出了一种室内用手持香烟吸收装置，解决了如何能让我们在室内的时候，或者坐着工作的时候抽烟所产生的烟雾可以快速被抽走，且在使用的时候不会影响我们正常的工作，可以手持可以放在一旁使用的问题。
[0007]本发明提供如下技术方案：一种室内用手持香烟吸收装置，包括香烟手持本体和手持盒体，所述手持盒体的左右两侧开设有便携弧面，所述手持盒体的顶部设置有口部香烟吸收装置，所述口部香烟吸收装置的顶部设置有鼻部香烟吸收装置，手持盒体的上方并位于口部香烟吸收装置的左右两侧均设置有防飘散装置，所述手持盒体的底部固定设置有香烟便携盒，所述香烟便携盒的底部固定粘连有重力防倾倒块。
[0008]优选的，所述手持盒体的顶部固定连通有上盒体，所述上盒体内部的内壁固定粘连有第一消音隔音棉，所述上盒体的正面开设有口部进烟口，所述上盒体的背面开设有)，所述上盒体的内部通过架板固定安装有口部抽风机，所述上盒体的内部并位于口部抽风机的后方设置有香烟过滤箱，所述香烟过滤箱的正面与背面分别固定连通有接管，所述香烟过滤箱的内部固定安装有颗粒过滤片，所述香烟过滤箱和口部抽风机背面的出风口之间设置有主烟管，所述主烟管的正面一端与口部抽风机的出风口固定连通，所述主烟管远离口部抽风机的一端通过接管与香烟过滤箱的正面固定连通，所述香烟过滤箱的背面固定连通有过滤出管。
[0009]优选的，所述上盒体的顶部设置有球形鼻烟吸收盒，所述球形鼻烟吸收盒的正面开设有鼻烟进口，所述球形鼻烟吸收盒的底部与上盒体的顶部固定连通，所述球形鼻烟吸收盒的内部通过底架固定安装有鼻部抽风机，所述鼻部抽风机的底部设置有第二消音隔棉，所述鼻部抽风机背面出风口固定连通有鼻部风管，所述鼻部风管远离鼻部抽风机的一端分别贯穿第一消音隔棉、球形鼻烟吸收盒的底部和上盒体的顶部并与主烟管固定连通。
[0010]优选的，所述上盒体的左右两侧均设置有侧吸盒，所述侧吸盒的形状为长方体，所述侧吸盒靠近上盒体的一侧通过铰链活动铰接有摇臂块，所述摇臂块远离侧吸盒的一侧与上盒体固定连接，所述侧吸盒远离球形鼻烟吸收盒的一侧设置有限位挡管板，所述限位挡管板与侧吸盒一体成型，所述侧吸盒远离球形鼻烟吸收盒的一侧并位于限位挡管板的前方设置有两个上下排列的烟雾排气扇，所述侧吸盒的内部设置有防飘散管，所述防飘散管的上下两端均贯穿侧吸盒的侧壁并分别与两个烟雾排气扇的背面固定连通，所述主烟管与防飘散管之间设置有侧连管固定连通，所述侧连管靠近上盒体的一端贯穿上盒体的侧面并与主烟管固定连通，所述侧连管远离上盒体的一端贯穿侧吸盒并与防飘散管固定连通。
[0011]优选的，所述上盒体的正面并位于口部进烟口的内壁固定连接有进口窗，所述进口窗的中间固定连接有圆形置烟环，所述进口窗与原先置烟环的材质均优选为轻质铝。
[0012]优选的，所述防飘散管位于侧吸盒外部的部分均固定套设有有第一万向金属管，所述侧连管位于侧吸盒与上盒体之间部分的外表面固定套设有第二万向金属管。
[0013]优选的，所述手持盒体内部的底面固定粘连有水盒，所述水盒内设置有清水，所述水盒的内部固定安装有超声波雾化片，所述清水漫过超声波雾化片，所述水盒的顶部固连通有雾化管，所述雾化管远离水盒的一端分别贯穿手持盒体和上盒体的顶部并延伸至上盒体的上方，所述雾化管位于上盒体上方的一端活动套设有软塞，所述软塞与雾化管之间通过软绳固定连接。
[0014]优选的，所述香烟便携盒的背面开设有投烟口，所述便取盒的背面并位于投烟口的上下两侧固定连接有投烟卡边，所述投烟口的位置并位于投烟卡片的内部滑动设置有第一门片，所述香烟便携盒的底部开设有取烟口，所述取烟口贯穿香烟便携盒的底部和重力防倾倒块的底部并延伸至重力防倾倒块的下方，所述重力防倾倒块的底部并位于取烟口的前后两侧均固定设置有取烟卡边，所述取烟口的位置并位于取烟卡片的内部滑动设置有第二门片。
[0015]本发明提供了一种，有益效果如下：
[0016](1)、本发明通过口部香烟吸收装置、鼻部香烟吸收装置和防飘散装置的配合使用，从而使得使用者在室内想要抽烟时不用去室外，可以直接手持本发明距离面部一段距离即可对吸烟者吸烟时口鼻所产生的香烟燃烧烟雾进行吸收过滤，解决了如何能让我们在室内的时候，或者坐着工作的时候抽烟所产生的烟雾可以快速被抽走，且在使用的时候不会影响我们正常的工作，可以手持可以放在一旁使用的问题。
[0017](2)、本发明在使用时若在室内坐着办公也可以直接将本发明放置在办公桌尽量靠近吐烟口处使用，避免了因吸烟影响整个房间的空气且不易飘散。
[0018](3)、本发明通过口部香烟吸收装置和鼻部香烟吸收装置的分开且配合使用，可以使使用者将本装置在面部附近可分别针对鼻部和口部吐出的香烟烟雾进行吸收。
[0019](4)、本发明通过防飘散装置的使用可配合口部香烟吸收装置和鼻部香烟吸收装置将香烟吸收，通过颗粒过滤片过滤香烟燃烧烟雾中的部分有毒有害物质。
[0020](5)、本发明通过香烟便携盒的配合使用，可使使用者在室内使用本发明时若需要连续抽烟则不用同时随身携带香烟。
[0021](6)、本发明通过水盒和超声波雾化片的使用，可将水盒内装入一定量的水，从而在使用本发明时可以通过超声波雾化片使干净的水进行雾化，通过雾化管通入至空气中，这样可以同时吸收吸烟者吐出的烟雾的同时通过雾化管释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到净化的作用。
[0022](7)、本发明通过第一万向金属软管的使用，可根据使用者的需要多角度的改变烟雾排气扇的角度吸收香烟烟雾。
[0023](8)、本发明使用方便，可手持使用，也可放置使用，方便使用者根据需要在室内使用，且通过第一消音隔棉和第二消音隔棉的配合使用噪音较小。
附图说明

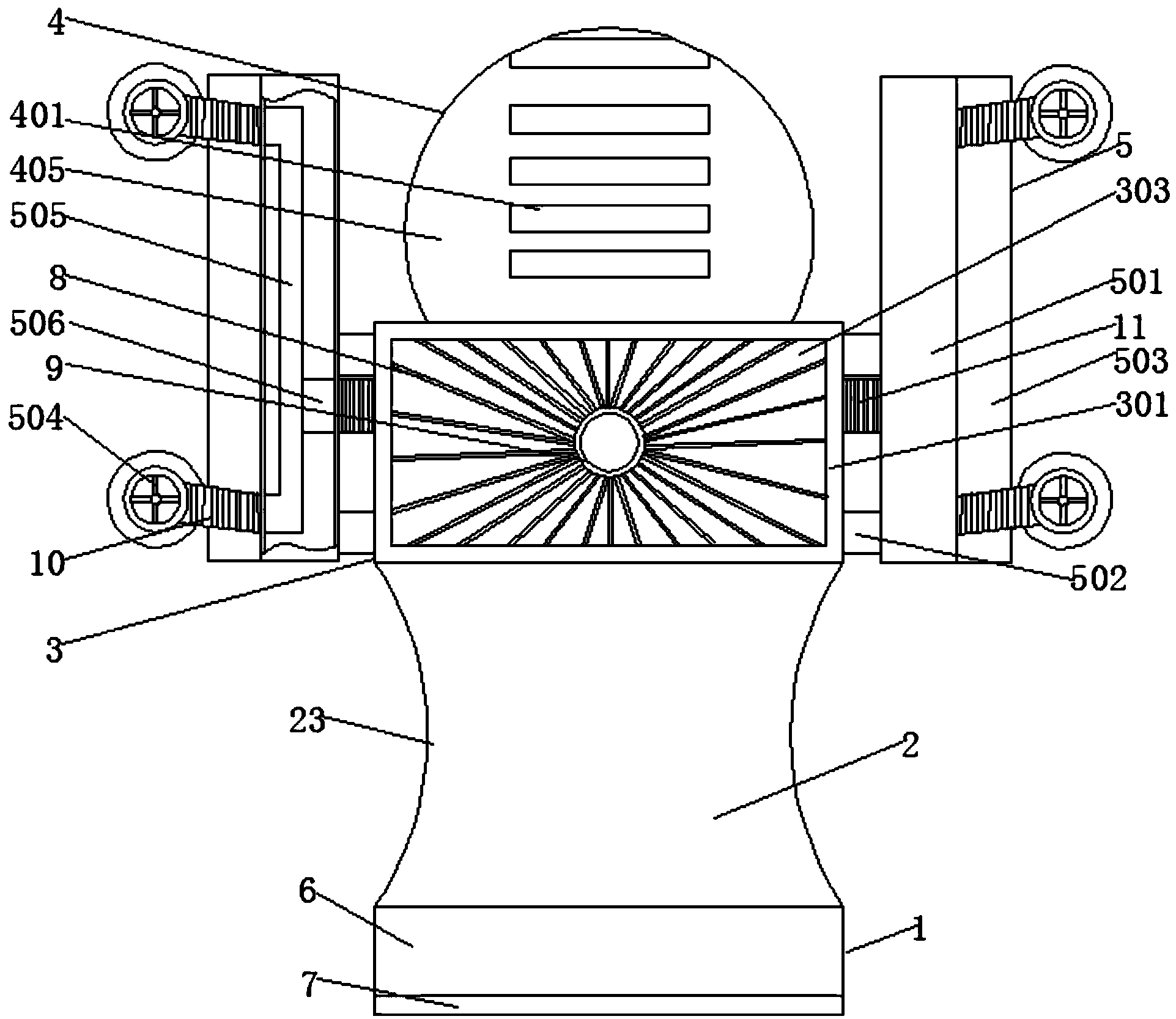

[0024]图1为本发明正面结构示意图；
[0025]图2为本发明侧面结构剖视图；
[0026]图3为本发明总出烟口结构示意图；
[0027]图4为本发明投烟口结构示意图；
[0028]图5为本发明取烟口结构示意图。
[0029]图中：1香烟手持本体、2手持盒体、3口部香烟吸收装置、301上盒体、302第一消音隔棉、303口部进烟口、304口部抽风机、305香烟过滤箱、306接管、307颗粒过滤片、308主烟管、309总出烟口、310过滤出管、4鼻部香烟吸收装置、401鼻烟进口、402鼻部抽风机、403第二消音隔棉、404鼻部风管、405球形鼻烟吸收盒、5防飘散装置、501侧吸盒、502摇臂块、503限位挡管板、504烟雾排气扇、505防飘散管、506侧连管、6香烟便携盒、7重力防倾倒块、8进口窗、9圆形置烟环、10第一万向金属管、11第二万向金属管、12水盒、13超声波雾化片、14雾化管、15软塞、16软绳、17投烟口、18投烟卡边、19第一门片、20取烟口、21取烟卡边、22第二门片、23便携弧面、24清水。
具体实施方式
[0030]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0031]请参阅图1-5所示，本发明提供一种技术方案：一种室内用手持香烟吸收装置，包括香烟手持本体1和手持盒体2，手持盒体2的左右两侧开设有便携弧面23，手持盒体2的顶部设置有口部香烟吸收装置3，口部香烟吸收装置3的顶部设置有鼻部香烟吸收装置4，手持盒体2的上方并位于口部香烟吸收装置3的左右两侧均设置有防飘散装置5，手持盒体2的底部固定设置有香烟便携盒6，香烟便携盒6的底部固定粘连有重力防倾倒块7。
[0032]手持盒体2的顶部固定连通有上盒体301，上盒体301内部的内壁固定粘连有第一消音隔音棉302，上盒体301的正面开设有口部进烟口303，上盒体301的背面开设有，上盒体301的内部通过架板固定安装有口部抽风机304，上盒体301的内部并位于口部抽风机304的后方设置有香烟过滤箱305，香烟过滤箱305的正面与背面分别固定连通有接管306，香烟过滤箱305的内部固定安装有颗粒过滤片307，香烟过滤箱305和口部抽风机304背面的出风口之间设置有主烟管308，主烟管308的正面一端与口部抽风机304的出风口固定连通，主烟管308远离口部抽风机304的一端通过接管306与香烟过滤箱305的正面固定连通，所述香烟过滤箱305的背面固定连通有过滤出管310。
[0033]上盒体301的顶部设置有球形鼻烟吸收盒405，球形鼻烟吸收盒405的正面开设有鼻烟进口401，球形鼻烟吸收盒405的底部与上盒体301的顶部固定连通，球形鼻烟吸收盒405的内部通过底架固定安装有鼻部抽风机402，鼻部抽风机402的底部设置有第二消音隔棉403，鼻部抽风机402背面出风口固定连通有鼻部风管404，鼻部风管404远离鼻部抽风机402的一端分别贯穿第一消音隔棉302、球形鼻烟吸收盒405的底部和上盒体301的顶部并与主烟管308固定连通。
[0034]上盒体301的左右两侧均设置有侧吸盒501，侧吸盒501的形状为长方体，侧吸盒501靠近上盒体301的一侧通过铰链活动铰接有摇臂块502，摇臂块502远离侧吸盒501的一侧与上盒体301固定连接，侧吸盒501远离球形鼻烟吸收盒405的一侧设置有限位挡管板503，限位挡管板503与侧吸盒501一体成型，侧吸盒501远离球形鼻烟吸收盒405的一侧并位于限位挡管板503的前方设置有两个上下排列的烟雾排气扇504，侧吸盒501的内部设置有防飘散管505，防飘散管505的上下两端均贯穿侧吸盒501的侧壁并分别与两个烟雾排气扇504的背面固定连通，主烟管308与防飘散管505之间设置有侧连管506固定连通，侧连管506靠近上盒体301的一端贯穿上盒体301的侧面并与主烟管308固定连通，侧连管506远离上盒体301的一端贯穿侧吸盒501并与防飘散管505固定连通。
[0035]上盒体301的正面并位于口部进烟口303的内壁固定连接有进口窗8，进口窗8的中间固定连接有圆形置烟环9，进口窗8与原先置烟环的材质均优选为轻质铝。
[0036]防飘散管505位于侧吸盒501外部的部分均固定套设有有第一万向金属管10，侧连管506位于侧吸盒501与上盒体301之间部分的外表面固定套设有第二万向金属管11。
[0037]手持盒体2内部的底面固定粘连有水盒12，水盒12内设置有清水24，水盒12的内部固定安装有超声波雾化片13，清水24漫过超声波雾化片13，水盒12的顶部固连通有雾化管14，雾化管14远离水盒12的一端分别贯穿手持盒体2和上盒体301的顶部并延伸至上盒体301的上方，雾化管14位于上盒体301上方的一端活动套设有软塞15，软塞15与雾化管14之间通过软绳16固定连接。
[0038]香烟便携盒6的背面开设有投烟口17，便取盒的背面并位于投烟口17的上下两侧固定连接有投烟卡边18，投烟口17的位置并位于投烟卡片的内部滑动设置有第一门片19，香烟便携盒6的底部开设有取烟口20，取烟口20贯穿香烟便携盒6的底部和重力防倾倒块7的底部并延伸至重力防倾倒块7的下方，重力防倾倒块7的底部并位于取烟口20的前后两侧均固定设置有取烟卡边21，取烟口20的位置并位于取烟卡片的内部滑动设置有第二门片22。
[0039]工作原理：当使用者使用本发明前可将第一门片19从投烟卡边18处取出，从投烟口处向香烟便携盒6内放置香烟备用，当使用者需要在非公共场合没有严令静止禁止吸烟的室内抽烟时，如自己家里等室内可使用本发明，仅抽烟的状态下，可将本发明拿在手里握在便携弧面23的位置使用，离面部较近的距离即可，通过口部香烟吸收装置3和鼻部香烟吸收装置4可针对性的对吸烟者口中和鼻部的香烟烟雾吸收并过滤排放，并通过防飘散装置5的第一万向金属软管10将烟雾排气管504的角度调节至吸烟者需要的角度将扩散的烟吸收过滤排放，从而使得需要吸烟的人可以方便的进行抽烟，当吸烟者在室内坐着工作或者做其它的事情时想要抽烟时，也可将本发明放置在桌子上，使用者在抽烟时可在吐烟时口腔部偏向本发明即可将香烟烟雾吸收并过滤排放。通过超声波雾化片13的配合使用，从而使得在吸烟者吸烟通过本发明过滤并排放的同时，将软塞15打开，通过雾化管14释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到净化的作用。
[0040]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
