本发明提供一种基于交叉固定的笔记本用网线固定装置，涉及计算机配件技术领域。该基于交叉固定的笔记本用网线固定装置，包括笔记本，所述笔记本的左端插入有水晶头，所述水晶头的左端固定连接有网线，所述笔记本的左上方吸附有折弯板，所述折弯板的底端固定安装有第一吸盘，所述折弯板的底端固定连接有橡胶带。该基于交叉固定的笔记本用网线固定装置，在网线连接后，能够对网线和水晶头进行固定，并对网线晃动产生的扭力进行缓冲，避免了因网线晃动以及笔记本移动引起网线的松脱，保证了笔记本的正常使用，同时也使得笔记本在连网状态下也能够进行移动，提高了笔记本在连网状态时的实用性。
权利要求
1.一种基于交叉固定的笔记本用网线固定装置，包括笔记本(1)，其特征在于：所述笔记本(1)的左端插入有水晶头(2)，所述水晶头(2)的左端固定连接有网线(3)，所述笔记本(1)的左上方吸附有折弯板(4)，所述折弯板(4)的底端固定安装有第一吸盘(5)，所述折弯板(4)的底端固定连接有橡胶带(6)，所述橡胶带(6)的右端固定安装有第二吸盘(7)，所述折弯板(4)的左端转动连接有转杆(8)，所述转杆(8)的左侧滑动连接有伸缩杆(9)，所述折弯板(4)和伸缩杆(9)左侧的内部均螺纹连接有螺纹杆(10)，所述螺纹杆(10)的顶端固定安装有旋钮(11)，所述螺纹杆(10)的底端转动连接有卡口(12)，所述折弯板(4)和伸缩杆(9)的底端固定安装有限位框(13)。
2.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：所述折弯板(4)呈倒置的“Z”字形，右侧的水平高度高于左侧，且所述第一吸盘(5)位于右侧横板的底端。
3.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：所述第一吸盘(5)的数量共有三个，且前后并排分布在折弯板(4)的底端，所述第一吸盘(5)吸附在笔记本(1)顶端的左侧边缘处。
4.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：所述橡胶带(6)的数量共有两条，并排固定连接在折弯板(4)左侧底端靠近笔记本(1)的一侧。
5.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：单条所述橡胶带(6)下侧的右端固定安装有四个第二吸盘(7)，两条所述橡胶带(6)交叉错位后，所述第二吸盘(7)吸附在笔记本(1)的底部。
6.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：所述卡口(12)的底部呈向下开口的圆弧状，顶部呈锥状的固定连接。
7.根据权利要求1所述的一种基于交叉固定的笔记本用网线固定装置，其特征在于：所述限位框(13)位于卡口(12)的顶部，且底部的边缘处与卡口(12)的顶部相接触。
说明书
一种基于交叉固定的笔记本用网线固定装置
技术领域
[0001]本发明涉及计算机配件技术领域，具体为一种基于交叉固定的笔记本用网线固定装置。
背景技术
[0002]笔记本电脑又被称为便携式电脑、手提电脑，是一种小型、可便于携带的个人电脑，但虽然笔记本机身十分轻便，完全可以胜任日常使用、基本商务、娱乐和运算等操作，而笔记本的连网方式有两种，一是通过无线连接，二是通过插入网线，但由于网线的连接会更加稳定，一般会选择直接插入网线。
[0003]而由于笔记本插入网线是临时插入，因此往往对于网线没有进行更加有效的固定，使得网线在插入过后容易因外界因素而产生晃动，使得网线的水晶头产生松动，导致网络的断开，影响笔记本的正常使用，且在使用过程中，笔记本本身也会容易发生移动，从而导致网线松脱，因此也使得笔记本在插入网线后无法再进行移动。
[0004]为解决上述问题，发明者提供了一种基于交叉固定的笔记本用网线固定装置，在网线连接后，能够对网线和水晶头进行固定，并对网线晃动产生的扭力进行缓冲，避免了因网线晃动以及笔记本移动引起网线的松脱，保证了笔记本的正常使用，同时也使得笔记本在连网状态下也能够进行移动，提高了笔记本在连网状态时的实用性。
发明内容
[0005]为实现以上目的，本发明通过以下技术方案予以实现：一种基于交叉固定的笔记本用网线固定装置，包括笔记本、水晶头、网线、折弯板、第一吸盘、橡胶带、第二吸盘、转杆、伸缩杆、螺纹杆、旋钮、卡口、限位框。
[0006]其中：
[0007]所述笔记本的左端插入有水晶头，所述水晶头的左端固定连接有网线，所述笔记本的左上方吸附有折弯板，所述折弯板的底端固定安装有第一吸盘，所述折弯板的底端固定连接有橡胶带，所述橡胶带的右端固定安装有第二吸盘，所述折弯板的左端转动连接有转杆，所述转杆的左侧滑动连接有伸缩杆，所述折弯板和伸缩杆左侧的内部均螺纹连接有螺纹杆，所述螺纹杆的顶端固定安装有旋钮，所述螺纹杆的底端转动连接有卡口，所述折弯板和伸缩杆的底端固定安装有限位框。
[0008]优选的，所述折弯板呈倒置的“Z”字形，右侧的水平高度高于左侧，且所述第一吸盘位于右侧横板的底端，所述第一吸盘的数量共有三个，且前后并排分布在折弯板的底端，所述第一吸盘吸附在笔记本顶端的左侧边缘处，通过第一吸盘对于笔记本顶端左侧边缘处的吸附，使折弯板固定连接在笔记本的左上角，同时三个第一吸盘的设计，能够有效避免第一吸盘的转动。
[0009]优选的，所述橡胶带的数量共有两条，并排固定连接在折弯板左侧底端靠近笔记本的一侧，单条所述橡胶带下侧的右端固定安装有四个第二吸盘，两条所述橡胶带交叉错位后，所述第二吸盘吸附在笔记本的底部，通过第二吸盘的交叉绑定，能够对水晶头进行固定，避免了水晶头的松动。
[0010]优选的，所述卡口的底部呈向下开口的圆弧状，顶部呈锥状的固定连接，所述限位框位于卡口的顶部，且底部的边缘处与卡口的顶部相接触，因此，当螺纹杆带动卡口向上移动时，配合限位框的作用，能够使卡口的底部向内收缩，进而对网线进行进一步的夹紧。
[0011]本发明提供了一种基于交叉固定的笔记本用网线固定装置。具备以下有益效果：
[0012]1、该基于交叉固定的笔记本用网线固定装置，通过水晶头左侧交叉绑定的橡胶带，能够对水晶头进行稳定的固定，且便于操作，能够有效防止笔记本在移动时水晶头的脱落，保证了网络的稳定连接。
[0013]2、该基于交叉固定的笔记本用网线固定装置，通过折弯板底部卡口的设计，能够对水晶头前侧的网线进行固定，因此当网线产生晃动时，不会对水晶头造成影响，避免了因网线的晃动造成的水晶头的脱落。
[0014]3、该基于交叉固定的笔记本用网线固定装置，通过折弯板左侧转杆和伸缩杆的设计，配合伸缩杆底端的卡口，能够在合适的距离处对网线进行固定，使得网线在晃动时能够带动转杆和伸缩杆进行摆动，进而对网线的扭力进行缓冲，减轻了网线晃动对于折弯板的影响。
[0015]4、该基于交叉固定的笔记本用网线固定装置，通过折弯板与笔记本的固定连接，以及对于网线和水晶头的固定，使得笔记本在连网的过程中也可以进行移动，提高了笔记本在连网状态时的实用性。
附图说明

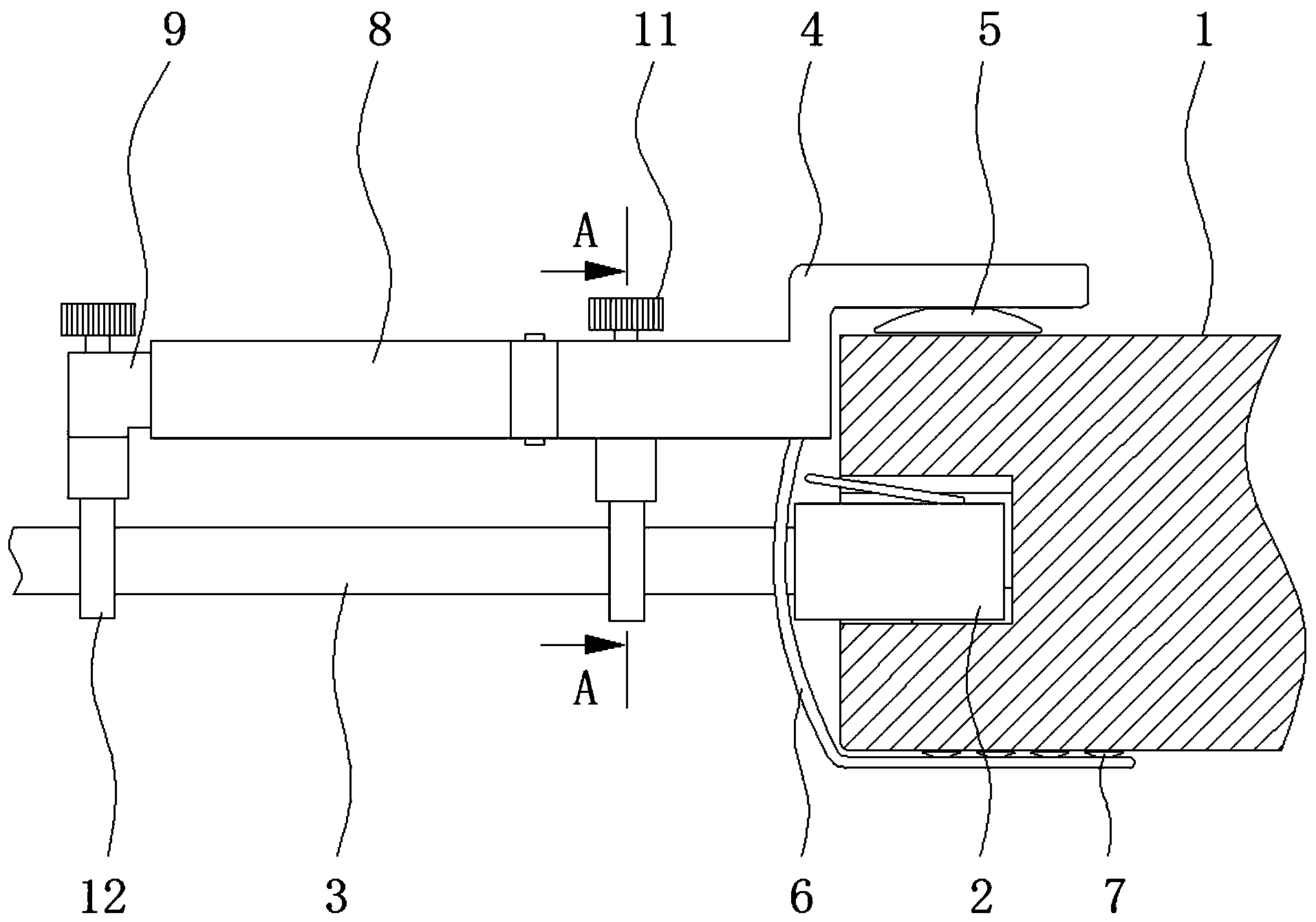

[0016]图1为本发明使用时的结构示意图；
[0017]图2为本发明结构示意图；
[0018]图3为本发明图1中A-A处结构的剖视图；
[0019]图4为本发明结构的俯视图；
[0020]图5为本发明橡胶带交叉固定时的结构示意图。
[0021]图中：1、笔记本；2、水晶头；3、网线；4、折弯板；5、第一吸盘；6、橡胶带；7、第二吸盘；8、转杆；9、伸缩杆；10、螺纹杆；11、旋钮；12、卡口；13、限位框。
具体实施方式
[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0023]该基于交叉固定的笔记本用网线固定装置的实施例如下：
[0024]请参阅图1-5，一种基于交叉固定的笔记本用网线固定装置，包括笔记本1、水晶头2、网线3、折弯板4、第一吸盘5、橡胶带6、第二吸盘7、转杆8、伸缩杆9、螺纹杆10、旋钮11、卡口12、限位框13。
[0025]其中：
[0026]笔记本1的左端插入有水晶头2，水晶头2的左端固定连接有网线3，笔记本1的左上方吸附有折弯板4，折弯板4的底端固定安装有第一吸盘5，折弯板4呈倒置的“Z”字形，右侧的水平高度高于左侧，且第一吸盘5位于右侧横板的底端，第一吸盘5的数量共有三个，且前后并排分布在折弯板4的底端，第一吸盘5吸附在笔记本1顶端的左侧边缘处，通过第一吸盘5对于笔记本1顶端左侧边缘处的吸附，使折弯板4固定连接在笔记本1的左上角，同时三个第一吸盘5的设计，能够有效避免第一吸盘5的转动，通过折弯板4与笔记本1的固定连接，以及对于网线3和水晶头2的固定，使得笔记本1在连网的过程中也可以进行移动，提高了笔记本1在连网状态时的实用性。
[0027]折弯板4的底端固定连接有橡胶带6，橡胶带6的右端固定安装有第二吸盘7，橡胶带6的数量共有两条，并排固定连接在折弯板4左侧底端靠近笔记本1的一侧，单条橡胶带6下侧的右端固定安装有四个第二吸盘7，两条橡胶带6交叉错位后，第二吸盘7吸附在笔记本1的底部，通过第二吸盘7的交叉绑定，能够对水晶头2进行固定，避免了水晶头2的松动，通过水晶头2左侧交叉绑定的橡胶带6，能够对水晶头2进行稳定的固定，且便于操作，能够有效防止笔记本1在移动时水晶头2的脱落，保证了网络的稳定连接。
[0028]折弯板4的左端转动连接有转杆8，转杆8的左侧滑动连接有伸缩杆9，折弯板4和伸缩杆9左侧的内部均螺纹连接有螺纹杆10，螺纹杆10的顶端固定安装有旋钮11，螺纹杆10的底端转动连接有卡口12，通过折弯板4底部卡口12的设计，能够对水晶头2前侧的网线3进行固定，因此当网线3产生晃动时，不会对水晶头2造成影响，避免了因网线3的晃动造成的水晶头2的脱落。
[0029]折弯板4和伸缩杆9的底端固定安装有限位框13，卡口12的底部呈向下开口的圆弧状，顶部呈锥状的固定连接，限位框13位于卡口12的顶部，且底部的边缘处与卡口12的顶部相接触，因此，当螺纹杆10带动卡口12向上移动时，配合限位框13的作用，能够使卡口12的底部向内收缩，进而对网线3进行进一步的夹紧，通过折弯板4左侧转杆8和伸缩杆9的设计，配合伸缩杆9底端的卡口12，能够在合适的距离处对网线3进行固定，使得网线3在晃动时能够带动转杆8和伸缩杆9进行摆动，进而对网线3的扭力进行缓冲，减轻了网线3晃动对于折弯板4的影响。
[0030]在使用时，先将网线3右端的水晶头2插入笔记本1的网口中，然后将折弯板4的折弯处与网口上方笔记本1的边缘处相贴附，同时向下按压折弯板4，使折弯板4底端的第一吸盘5吸附在笔记本1顶部左侧的边缘处，然后先将网线3卡入折弯板4底部的卡口12内，并利用转动旋钮11使螺纹杆10在折弯板4内向上移动，进而带动卡口12向上移动，配合限位框13对于卡口12顶部的限位，使得卡口12进行收缩而对网线3进一步进行固定，然后根据网线3的长度以及折弯情况，使伸缩杆9向左侧延伸一定的长度，然后再将网线3卡入伸缩杆9底部的卡口12，并也进行进一步的固定，因此，当网线3发生摆动时，会先带动伸缩杆9和转杆8进行摆动，有利于对网线3的扭力进行缓冲，同时通过折弯板4底端卡口12的固定，不会使水晶头2处产生晃动，将橡胶带6向下拉伸，并在网线3的下方进行交叉，使得橡胶带6位于水晶头2左端网线3的左右两侧，并将橡胶带6向右折弯而使右侧的第二吸盘7吸附在笔记本1的底部，来实现橡胶带6对于水晶头2的固定。
[0031]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
