详情

摘要

本发明提供了一种用于制衣纺织机的涂蜡装置，包括布料转棍、隔膜转棍和侧支撑板；所述主台面的顶部固定对称设置有两个侧支撑板。本发明提供了一种用于制衣纺织机的涂蜡装置，通过设置有出膜转棍，当需要需要涂抹一些图案和花纹时，先将带有图案的长卷隔膜缠绕在出膜转棍的外侧，然后将出膜转棍的两端放置在两个侧支撑板顶部一侧的开口中，并将隔膜的一端穿过两个隔膜转棍的底部再向上粘贴在收膜转棍的外侧，然后再将蜡棒安装，这时隔膜会和纺织布顶部贴合，在涂抹时一号电机和二号电机带动纺织布和隔膜同步转动，这时蜡棒也会透过隔膜上的空余图案部位涂抹在纺织布上，从而得到所需的图案，隔膜使用时更加平整而且连续涂抹时也更加方便。

权利要求

1.一种用于制衣纺织机的涂蜡装置，用于对制衣纺织机的涂蜡装置进行提高图案涂抹时操作的方便性，提高纺织布移动时的稳定性，其特征在于，包括：主台面(1)、支撑腿(2)、布料转棍(3)、隔膜转棍(4)、拉伸弹簧(5)、收膜转棍(6)、蜡棒支撑杆(7)、出膜转棍(8)、侧支撑板(9)、蜡棒(10)、一号电机(11)、二号电机(12)和轴承(13)；所述主台面(1)的底部固定对称设置有共四根支撑腿(2)；所述主台面(1)的顶部固定对称设置有两个侧支撑板(9)；两个所述侧支撑板(9)的内侧底部通过转轴活动安装有共五根布料转棍(3)，且两两之间的布料转棍(3)还分别通过传动带传动连接；两个所述侧支撑板(9)的内侧还通过转轴对称活动安装有两根隔膜转棍(4)；其中两根所述布料转棍(3)的两端均对称设置有两个轴承(13)；两根所述隔膜转棍(4)的两端均对称设置有两个轴承(13)，且轴承(13)的外侧底部均固定连接有一个拉伸弹簧(5)，且这四个拉伸弹簧(5)的底部分别与其中两根布料转棍(3)两侧的轴承(13)固定连接；两个所述侧支撑板(9)之间还活动安装有一根蜡棒支撑杆(7)；所述蜡棒支撑杆(7)的外侧固定设置有一根蜡棒(10)；所述蜡棒支撑杆(7)的两侧还分别通过挂钩连接有一个拉伸弹簧(5)，且这两个拉伸弹簧(5)的底部分别与两个侧支撑板(9)的一侧固定连接；其中一个所述侧支撑板(9)的一侧固定安装有一个一号电机(11)和一个二号电机(12)；所述一号电机(11)的转轴与最左侧的布料转棍(3)的一端固定连接；两个所述侧支撑板(9)内侧顶部还活动设置有一根收膜转棍(6)和一根出膜转棍(8)，且二号电机(12)的转轴与收膜转棍(6)的一端相卡接。

2.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述隔膜转棍(4)均为可由拉伸弹簧(5)拉动进行上下移动式结构。

3.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述侧支撑板(9)上均固定对称设置有两个与隔膜转棍(4)两侧宽度对应的矩形孔。

4.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述侧支撑板(9)的中间还均固定设置有一个贯穿到顶部的矩形开口，且蜡棒支撑杆(7)的两侧可在这两个矩形开口中上下移动。

5.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述侧支撑板(9)的两侧还均对称设置有两个与出膜转棍(8)和收膜转棍(6)的两侧尺寸对应的开口，且出膜转棍(8)和收膜转棍(6)可通过这两组开口向上取出。

6.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述蜡棒支撑杆(7)的两侧均固定设置有一个挂环结构，且与蜡棒支撑杆(7)连接的拉伸弹簧(5)的顶部均设置有一个挂钩，且蜡棒支撑杆(7)为方形柱状结构。

7.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述收膜转棍(6)的一侧设置有一个一字形凸起结构，且二号电机(12)的转轴一侧也设置有一个对应的一字形凹槽。

8.根据权利要求1所述的用于制衣纺织机的涂蜡装置，其特征在于，所述隔膜转棍(4)在使用时可与其中两个布料转棍(3)贴合。

说明书

用于制衣纺织机的涂蜡装置

技术领域

[0001]本发明涉及纺织配套设备技术领域，更具体地说，特别涉及一种用于制衣纺织机的涂蜡装置。

背景技术

[0002]纺织机，又叫纺机、织机、棉纺机等，古代的纺织机是依靠人力带动的织布机。纺织机就是把线、丝、麻等原材料加工成丝线后织成布料的工具全称。象纺坠、纺车、锭子、踏板织布机，还有现代机械织布机、现代数控自动织布机等。古今纺织工艺流程和设备的发展都是因应纺织原料而设计的，因此，原料在纺织技术中具有重要的地位。古代世界各国用于纺织的纤维均为天然纤维，一般是(毛、麻、棉)三种短纤维，蜡染，是我国古老的少数民族民间传统纺织印染手工艺，图案丰富，色调素雅，风格独特，用于制作服装服饰和各种生活实用品，显得朴实大方、清新悦目，富有民族特色。

[0003]例如申请号为201621380839.3的专利，公开了一种用于纺织机的涂蜡装置，包括下筒体和上筒体，所述上滑轮位于下滑轮的上侧，且上滑轮与下滑轮之间通过连杆连接，所述上滑轮和下滑轮均与连杆转动连接，两个连杆分别通过支架固定在下筒体和上筒体上。该用于纺织机的涂蜡装置，这样就增大了接触力度，使打蜡更充分，同时，两个蜡块相互错开，保证了纺织布的上下面打蜡力度，在弹簧的作用下，蜡块消耗了会自动上移，即使蜡块快用完了，也不会影响打蜡，因为两个蜡块相互上下错开，会与纺织布之间产生压力，而且，还可以通过调节螺纹柱进行调节，紧固螺栓则可以调节下筒体与上筒体的左右距离和上下高度，以此来调节松紧度和打蜡力度。

[0004]再例如申请号为201721107349.0的专利，公开了一种用于制衣纺织机的涂蜡装置，包括底座、卷布轴、布料、上辊轴、下辊轴、上刷子、下刷子、下喷头和上喷头，底座上方一端设置有卷布轴，卷布轴上卷有布料，底座上方另一端设置有下喷头和上喷头，下喷头固定安装在布料下方，上喷头固定安装在布料上方，卷布轴和下喷头中间上下设置有上刷子和下刷子，上刷子设置在布料上方，下刷子设置在布料下方，卷布轴、上刷子、下刷子中间上下设置有上辊轴和下辊轴，上辊轴固定安装在布料上方，下辊轴固定安装在布料下方。本装置通过上下喷头在布料上涂蜡，利用上下刷子使蜡均匀分布，通过上下辊轴使蜡与布料充分接触，从而提高涂蜡的效率。

[0005]通过技术人员对用于制衣纺织机的涂蜡装置的技术分析发现，现在的制衣纺织机的涂蜡装置均为底部为传送装置，然后在顶部安装有一个蜡块进行涂染，但是在有些衣物涂蜡时经常会需要涂抹一些图案和花纹，这就需要使用一些带有图案的隔膜进行辅助涂抹，而在使用这些隔膜时就需要单独放置，放置时难以平整，并且连续涂抹时连续放置较费力，并且这些涂蜡装置在带动纺织布移动时顶部多没有支撑，所以有时可能会产生滑动，移动稳定性较差。

[0006]因此，现有的纺织涂蜡装置都存在：涂抹图案时难以放置平整，并且连续涂抹时放置较费力，纺织布移动时可能会产生滑动，移动稳定性较差的问题。

发明内容

[0007](一)技术问题

[0008]综上所述，本发明提供一种用于制衣纺织机的涂蜡装置，通过结构与功能性的改进，以解决涂抹图案时难以放置平整，并且连续涂抹时放置较费力，纺织布移动时可能会产生滑动，移动稳定性较差的问题。

[0009](二)技术方案

[0010]本发明提供了一种用于制衣纺织机的涂蜡装置，用于对制衣纺织机的涂蜡装置进行提高图案涂抹时操作的方便性，提高纺织布移动时的稳定性。在本发明提供的用于制衣纺织机的涂蜡装置中，具体包括：

[0011]主台面、支撑腿、布料转棍、隔膜转棍、拉伸弹簧、收膜转棍、蜡棒支撑杆、出膜转棍、侧支撑板、蜡棒、一号电机、二号电机和轴承；所述主台面的底部固定对称设置有共四根支撑腿；所述主台面的顶部固定对称设置有两个侧支撑板；两个所述侧支撑板的内侧底部通过转轴活动安装有共五根布料转棍，且两两之间的布料转棍还分别通过传动带传动连接；两个所述侧支撑板的内侧还通过转轴对称活动安装有两根隔膜转棍；其中两根所述布料转棍的两端均对称设置有两个轴承；两根所述隔膜转棍的两端均对称设置有两个轴承，且轴承的外侧底部均固定连接有一个拉伸弹簧，且这四个拉伸弹簧的底部分别与其中两根布料转棍两侧的轴承固定连接；两个所述侧支撑板之间还活动安装有一根蜡棒支撑杆；所述蜡棒支撑杆的外侧固定设置有一根蜡棒；所述蜡棒支撑杆的两侧还分别通过挂钩连接有一个拉伸弹簧，且这两个拉伸弹簧的底部分别与两个侧支撑板的一侧固定连接；其中一个所述侧支撑板的一侧固定安装有一个一号电机和一个二号电机；所述一号电机的转轴与最左侧的布料转棍的一端固定连接；两个所述侧支撑板内侧顶部还活动设置有一根收膜转棍和一根出膜转棍，且二号电机的转轴与收膜转棍的一端相卡接。

[0012]优选地，所述隔膜转棍均为可由拉伸弹簧拉动进行上下移动式结构；

[0013]优选地，所述侧支撑板上均固定对称设置有两个与隔膜转棍两侧宽度对应的矩形孔；

[0014]优选地，所述侧支撑板的中间还均固定设置有一个贯穿到顶部的矩形开口，且蜡棒支撑杆的两侧可在这两个矩形开口中上下移动；

[0015]优选地，所述侧支撑板的两侧还均对称设置有两个与出膜转棍和收膜转棍的两侧尺寸对应的开口，且出膜转棍和收膜转棍可通过这两组开口向上取出；

[0016]优选地，所述蜡棒支撑杆的两侧均固定设置有一个挂环结构，且与蜡棒支撑杆连接的拉伸弹簧的顶部均设置有一个挂钩，且蜡棒支撑杆为方形柱状结构；

[0017]优选地，所述收膜转棍的一侧设置有一个一字形凸起结构，且二号电机的转轴一侧也设置有一个对应的一字形凹槽；

[0018]优选地，所述隔膜转棍在使用时可与其中两个布料转棍贴合。

[0019](三)有益效果

[0020]本发明提供了一种用于制衣纺织机的涂蜡装置，通过设置有出膜转棍，当需要需要涂抹一些图案和花纹时，先将带有图案的长卷隔膜缠绕在出膜转棍的外侧，然后将出膜转棍的两端放置在两个侧支撑板顶部一侧的开口中，并将隔膜的一端穿过两个隔膜转棍的底部再向上粘贴在收膜转棍的外侧，然后再将蜡棒安装，这时隔膜会和纺织布顶部贴合，在涂抹时一号电机和二号电机带动纺织布和隔膜同步转动，这时蜡棒也会透过隔膜上的空余图案部位涂抹在纺织布上，从而得到所需的图案，隔膜使用时更加平整而且连续涂抹时也更加方便。

[0021]在使用本装置对纺织布进行涂蜡时，先将纺织布的一端平整铺设在五个布料转棍的顶部，然后将蜡棒固定安装在蜡棒支撑杆上，再将蜡棒支撑杆的两端放在两个侧支撑板中间的矩形开口内侧并向下推动，并将拉伸弹簧顶部的挂钩分别与蜡棒支撑杆两侧的挂环勾紧，这时蜡棒会和纺织布的顶部贴紧，然后开启一号电机使其带动布料转棍旋转从而带动纺织布移动，这样纺织布不断与蜡棒摩擦即可完成涂蜡，并且移动时隔膜转棍和布料转棍因为拉伸弹簧的作用会将纺织布牢牢夹紧，这样可使纺织布移动时不易产生滑动，提高纺织布移动的稳定性。

附图说明

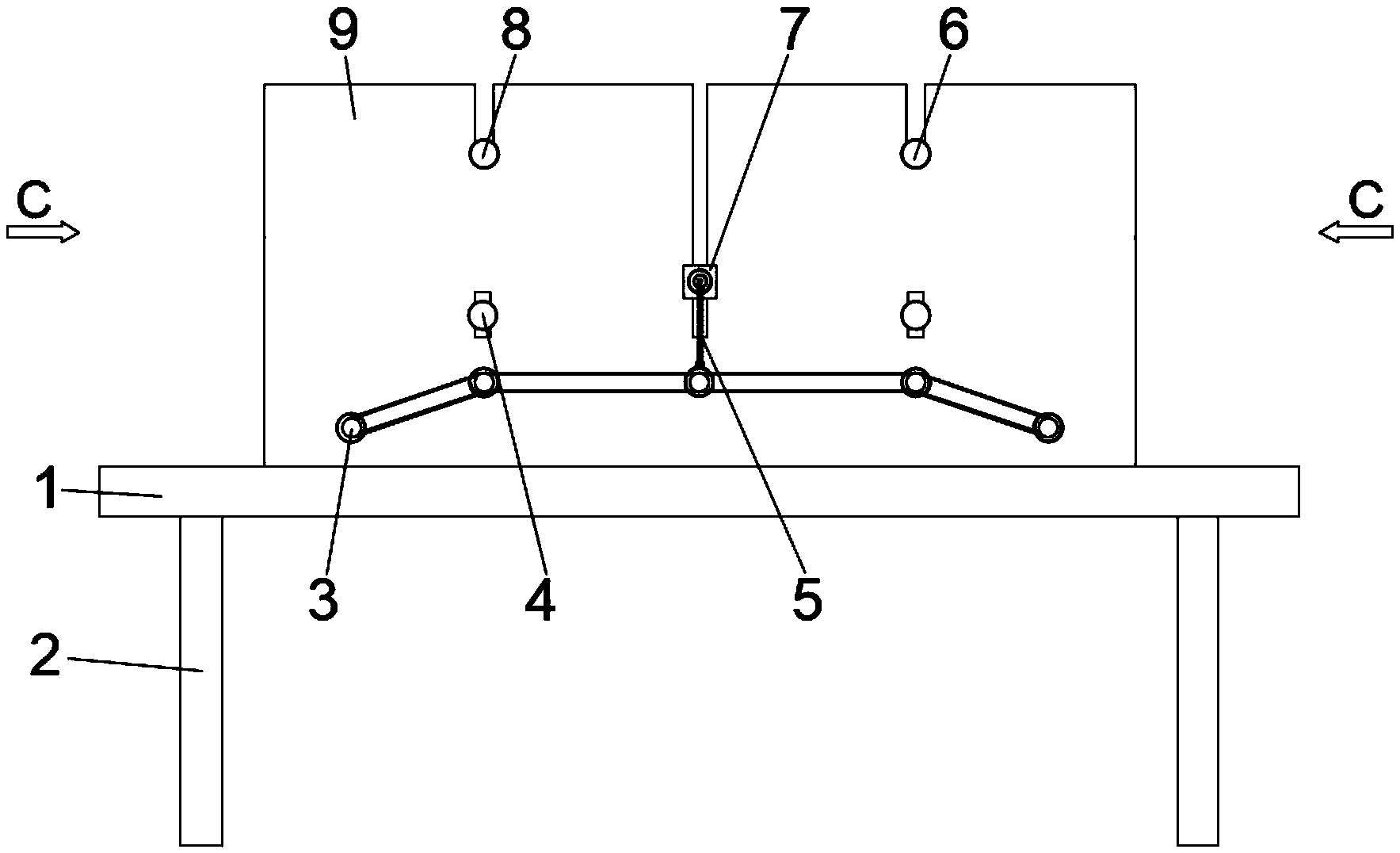

[0022]图1为本发明实施例的主视结构示意图；

[0023]图2为本发明实施例的俯视结构示意图；

[0024]图3为本发明实施例图2中A点处纵截面主视结构示意图；

[0025]图4为本发明实施例图2中B点处纵截面主视结构示意图；

[0026]图5为本发明实施例图1中C点处横截面俯视结构示意图；

[0027]图6为本发明实施例的图2局部放大结构示意图；

[0028]图7为本发明实施例的图3局部放大结构示意图；

[0029]图8为本发明实施例的图5局部放大结构示意图。

[0030]在图1至图8中，部件名称或线条与附图编号的对应关系为：

[0031]主台面-1；支撑腿-2；布料转棍-3；隔膜转棍-4；拉伸弹簧-5；收膜转棍-6；蜡棒支撑杆-7；出膜转棍-8；侧支撑板-9；蜡棒-10；一号电机-11；二号电机-12；轴承-13。

具体实施方式

[0032]下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

[0033]在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

[0034]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

[0035]请参考图1至图8。

[0036]为了解决现有技术中用于制衣纺织机的涂蜡装置存在的涂抹图案时难以放置平整，并且连续涂抹时放置较费力，纺织布移动时可能会产生滑动，移动稳定性较差的问题，本发明提出了一种用于制衣纺织机的涂蜡装置，用于对用于制衣纺织机的涂蜡装置进行降噪，包括：主台面1、支撑腿2、布料转棍3、隔膜转棍4、拉伸弹簧5、收膜转棍6、蜡棒支撑杆7、出膜转棍8、侧支撑板9、蜡棒10、一号电机11、二号电机12和轴承13；主台面1的底部固定对称设置有共四根支撑腿2；主台面1的顶部固定对称设置有两个侧支撑板9；两个侧支撑板9的内侧底部通过转轴活动安装有共五根布料转棍3，且两两之间的布料转棍3还分别通过传动带传动连接；两个侧支撑板9的内侧还通过转轴对称活动安装有两根隔膜转棍4；其中两根布料转棍3的两端均对称设置有两个轴承13；两根隔膜转棍4的两端均对称设置有两个轴承13，且轴承13的外侧底部均固定连接有一个拉伸弹簧5，且这四个拉伸弹簧5的底部分别与其中两根布料转棍3两侧的轴承13固定连接；两个侧支撑板9之间还活动安装有一根蜡棒支撑杆7；蜡棒支撑杆7的外侧固定设置有一根蜡棒10；蜡棒支撑杆7的两侧还分别通过挂钩连接有一个拉伸弹簧5，且这两个拉伸弹簧5的底部分别与两个侧支撑板9的一侧固定连接；其中一个侧支撑板9的一侧固定安装有一个一号电机11和一个二号电机12；一号电机11的转轴与最左侧的布料转棍3的一端固定连接；两个侧支撑板9内侧顶部还活动设置有一根收膜转棍6和一根出膜转棍8，且二号电机12的转轴与收膜转棍6的一端相卡接。

[0037]其中，所述隔膜转棍4均为可由拉伸弹簧5拉动进行上下移动式结构，使用时可以根据纺织布的厚度和是否使用隔膜来自由改变布料转棍3和隔膜转棍4之间的距离，并且又能将纺织布牢牢夹紧。

[0038]其中，所述侧支撑板9上均固定对称设置有两个与隔膜转棍4两侧宽度对应的矩形孔，使用时隔膜转棍4可在这两个矩形孔中进行上下移动，调节时更加方便。

[0039]其中，所述侧支撑板9的中间还均固定设置有一个贯穿到顶部的矩形开口，且蜡棒支撑杆7的两侧可在这两个矩形开口中上下移动，将蜡棒10固定安装在蜡棒支撑杆7上，再将蜡棒支撑杆7的两端放在两个侧支撑板9中间的矩形开口内侧并向下推动，并将拉伸弹簧5顶部的挂钩分别与蜡棒支撑杆7两侧的挂环勾紧，这时蜡棒10会和纺织布的顶部贴紧，然后即可完成安装，这个开口可使蜡棒10安装和更换时更加方便。

[0040]其中，所述侧支撑板9的两侧还均对称设置有两个与出膜转棍8和收膜转棍6的两侧尺寸对应的开口，且出膜转棍8和收膜转棍6可通过这两组开口向上取出，当需要需要涂抹一些图案和花纹时，先将带有图案的长卷隔膜缠绕在出膜转棍8的外侧，然后将出膜转棍8的两端放置在两个侧支撑板9顶部一侧的开口中，然后即可进行辅助涂抹使用，在隔膜使用完后，先将收膜转棍6向上取出，取出后将使用完后的隔膜取下再通过凸起和二号电机12一侧的卡槽卡接安装即可。

[0041]其中，所述蜡棒支撑杆7的两侧均固定设置有一个挂环结构，且与蜡棒支撑杆7连接的拉伸弹簧5的顶部均设置有一个挂钩，且蜡棒支撑杆7为方形柱状结构，使用时将蜡棒10固定安装在蜡棒支撑杆7上，再将蜡棒支撑杆7的两端放在两个侧支撑板9中间的矩形开口内侧并向下推动，并将拉伸弹簧5顶部的挂钩分别与蜡棒支撑杆7两侧的挂环勾紧，这时蜡棒10会和纺织布的顶部贴紧，蜡棒支撑杆7为方形柱状可以有效避免使用时蜡棒10产生旋转。

[0042]其中，所述收膜转棍6的一侧设置有一个一字形凸起结构，且二号电机12的转轴一侧也设置有一个对应的一字形凹槽，取出收膜转棍6时，先将收膜转棍6一侧的一字形凸起旋转到竖直状态，然后即可将收膜转棍6向上取出，取出后将使用完后的隔膜取下再通过凸起和二号电机12一侧的卡槽卡接安装即可。

[0043]其中，所述隔膜转棍4在使用时可与其中两个布料转棍3贴合，这样在移动时隔膜转棍4和布料转棍3因为拉伸弹簧5的作用会将纺织布牢牢夹紧，这样可使纺织布移动时不易产生滑动，提高纺织布移动的稳定性。

[0044]本实施例的具体使用方式与作用：本发明中，在使用本装置对纺织布进行涂蜡时，先将纺织布的一端平整铺设在五个布料转棍3的顶部，然后将蜡棒10固定安装在蜡棒支撑杆7上，再将蜡棒支撑杆7的两端放在两个侧支撑板9中间的矩形开口内侧并向下推动，并将拉伸弹簧5顶部的挂钩分别与蜡棒支撑杆7两侧的挂环勾紧，这时蜡棒10会和纺织布的顶部贴紧，然后开启一号电机11使其带动布料转棍3旋转从而带动纺织布移动，这样纺织布不断与蜡棒10摩擦即可完成涂蜡，并且移动时隔膜转棍4和布料转棍3因为拉伸弹簧5的作用会将纺织布牢牢夹紧，这样可使纺织布移动时不易产生滑动，提高纺织布移动的稳定性，当需要需要涂抹一些图案和花纹时，先将带有图案的长卷隔膜缠绕在出膜转棍8的外侧，然后将出膜转棍8的两端放置在两个侧支撑板9顶部一侧的开口中，并将隔膜的一端穿过两个隔膜转棍4的底部再向上粘贴在收膜转棍6的外侧，然后再将蜡棒10安装，这时隔膜会和纺织布顶部贴合，在涂抹时一号电机11和二号电机12带动纺织布和隔膜同步转动，这时蜡棒10也会透过隔膜上的空余图案部位涂抹在纺织布上，从而得到所需的图案，隔膜使用时更加平整而且连续涂抹时也更加方便，在隔膜使用完后，先将收膜转棍6向上取出，取出后将使用完后的隔膜取下再通过凸起和二号电机12一侧的卡槽卡接安装即可。

[0045]本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
