本发明公开了一种牙刷使用后刷毛可迅速脱水的刷牙一体杯及其使用方法，所述刷牙一体杯包括刷杯本体、牙刷、水杯区域和杯把，刷杯本体的内部固定连接有分离片，水杯区位于刷杯本体的内部并位于分离片的右侧；通过刷柄夹紧机构、刷毛拨机构和通气放置结构的配合使用，从而使得牙刷使用后可以通过这些装置在正常放置牙刷的过程中就已经将牙刷刷毛内饱含的大量水分与刷毛分离，避免了因刷毛内饱含大量水分造成刷毛在使用者下次使用时任然处于过于湿使刷毛润滋生大量细菌，解决了如何可以使一些使用者在刷牙后没有对牙刷的刷毛内饱含的水分甩出，但使用者在刷牙后可以在将牙刷放入杯中的过程就可以让牙刷刷毛进行大量脱水使牙刷刷毛干燥的问题。
权利要求
1.一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，包括刷杯本体(1)、牙刷(2)、水杯区域(3)和杯把(4)，其特征在于：所述刷杯本体(1)的内部固定连接有分离片(5)，所述水杯区位于刷杯本体(1)的内部并位于分离片(5)的右侧，所述刷杯本体(1)的内部并位于分离片(5)的左侧设置有脱水间(6)，所述脱水间(6)的内部并位于脱水间(6)内部侧壁远离分离片(5)的一侧设置有刷柄夹紧机构(7)，所述分离片(5)的左侧并位于脱水间(6)的内部设置有塑料托片(8)，所述塑料托片(8)的下方设置有刷毛拨机构(9)，所述刷杯本体(1)的底部固定连接有平衡块(10)，所述刷杯本体(1)的底部并位于平衡块(10)的左侧设置有通气放置结构(11)；所述刷杯本体(1)的外表面并位于脱水间(6)的前后位置开设有条形换气口(21)，所述条形换气口(21)的形状为矩形。
2.根据权利要求1所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述脱水间(6)内部的左侧设置有大塑料底板(701)，所述大塑料底板(701)为弧形且与牙刷杯本体(1)的弧形相贴合，所述大塑料底板(701)左侧中部固定连接有两个连接长塑料条(702)，两个连接长塑料条(702)前后位置设置，所述连接长塑料条(702)的左侧与脱水间(6)内部的左侧固定连接，所述大塑料底板(701)的右侧并位于脱水间(6)的内部固定粘连有两个夹紧臂柱(703)，两个夹紧臂柱(703)前后位置设置，两个夹紧臂柱(703)的顶部和右侧相对应的一面均开设有顺滑弧面(704)，两个夹紧臂柱(703)相对应的一侧均通过转轴滚动连接有夹紧滚筒(705)，所述夹紧滚筒(705)的外表面固定粘连有若干防滑橡胶条(706)，所述夹紧滚筒(705)的外表面固定粘连有十条防滑橡胶条(706)，所述夹紧滚筒(705)的背面并位于大塑料底板(701)的右侧活动设置有抗拉板(707)。
3.根据权利要求2所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述两个夹紧臂柱(703)相对应一侧均开设有穿入槽(12)，所述夹紧滚筒(705)的内部并位于穿入槽(12)远离夹紧滚筒(705)的一端开设有卡入槽(13)，所述卡入槽(13)与穿入槽(12)相连通，所述抗拉板(707)正面与背面一侧均贯穿并延伸至穿入槽(12)内，所述抗拉板(707)远离夹紧滚筒(705)的一端固定粘连有限位板(14)，所述限位板(14)位于卡入槽(13)内，所述限位板(14)的宽度大于穿入槽(12)的宽度，从而限定限位板(14)只能在卡入槽(13)内移动，所述脱水间(6)的底部固定连接有靠背板(15)，所述靠背板(15)位于夹紧滚筒(705)和抗拉板(707)之间，所述靠背板(15)靠近夹紧滚筒(705)的一侧固定设置有推动凸点(16)。
4.根据权利要求3所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述塑料托片(8)的顶部固定连接有弹性橡皮筋(17)，所述塑料托片(8)的顶部并位于弹性橡皮筋(17)之间活动套入有可替换仿鹿皮吸水巾(18)，可替换仿鹿皮吸水巾可以经常更换使用且价格低廉，所述塑料托片(8)的底部固定安装有震动块(19)和开关(20)，所述震动块(19)位于开关(20)的左侧。
5.根据权利要求4所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述脱水间(6)的内部并位于分离片(5)的左侧设置有拨动支板(901)，所述拨动支板(901)的左侧上下位置均固定粘连有支腿(902)，所述分离片(5)的左侧并位于两个支腿(902)之间固定粘连有若干音律片(903)，所述音律片(903)的数量为八个分别从上到下按照音律上升的顺序设置，所述拨动支板(901)的左右两侧从上到下开设有若干拨动通孔(904)，所述音律片(903)的数量与拨动通孔(904)的数量箱对应且每个拨动通孔(904)均低于音律片(903)，所述拨动通孔(904)内设置有拨动硬杆(905)，所述拨动硬杆(905)位于拨动通孔(904)内部的位置与拨动通孔(904)的底部活动铰接有压杆(906)，所述压杆(906)的底部与拨动通孔(904)的底部固定连接，所述拨动硬杆(905)右侧的底部固定连接有重力小块(907)，所述重力小块(907)位于拨动通孔(904)的右侧，所述拨动硬杆(905)的左端固定粘连有硅胶板(908)，所述硅胶板(908)的顶面开设有倾斜面(909)，所述倾斜面(909)从左到右向上倾斜。
6.根据权利要求1所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述刷杯本体(1)的底部并位于脱水间(6)的下方活动连接有通风放置盒(1101)，所述通风放置盒(1101)位于平衡块(10)的左侧，脱水间(6)的底部开设有灌入孔(1102)，所述脱水间(6)与通风放置盒(1101)通过灌入孔(1102)相连通，所述通风放置盒(1101)的外表面开设有通风孔(1103)，所述通风孔(1103)的形状为圆形，所述通风放置盒(1101)内部的底面活动设置有炭包吸潮袋(1104)，炭包吸潮袋(1104)内装入吸潮炭颗粒，所述平衡块(10)的左侧开设有两个上下设置的扁口连接通孔(1105)，所述通风放置盒(1101)的左侧固定连接有两个连接插杆(1106)，所述连接插杆(1106)与扁口连接通孔(1105)的位置相对应，所述连接插杆(1106)贯穿扁口连接通孔(1105)并延伸至平衡块(10)的左侧，所述连接插杆(1106)远离通风放置盒(1101)的一端通过轴承转动连接有扁条块(1107)，扁条块(1107)的长度比扁口连接通孔(1105)的长度短四毫米。
7.根据权利要求5所述的一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，其特征在于：所述拨动支板(901)的顶部并位于塑料托片(8)的下方固定粘连有L顶块(22)，所述L顶块(22)位于开关(20)的正下方。
8.一种根据权利要求1-7中任一项所述的牙刷使用后刷毛可迅速大量脱水的刷牙一体杯的使用方法，其特征在于：当使用者在使用本发明正常刷牙后，将牙刷2的刷毛方向向右，放置牙刷杯本体1，将牙刷2的入嘴的刷头一端对着脱水间6并向下移动，利用大塑料底板701塑料的韧性，使牙刷2刷头的刷柄通过顺滑弧面704进入两个夹紧滚筒705之，刷柄远离刷毛的一侧贴着靠背板15的推动凸点16向下滑动，当刷毛接触可替换仿鹿皮吸水巾18的过程中，不仅刷毛大量水分被吸收，且当刷毛与可替换仿鹿皮吸水巾接触的过程中牙刷2会下压塑料有韧性材质的塑料托片8，使得开关20碰触到L顶块22，从而使得震动块19震动带动牙刷2刷毛部分的水分与刷毛分离，当牙刷的刷毛不再接触下压塑料托板8和可替换仿鹿皮吸水巾18后，开关20不再被L顶块22碰触，震动块19不再震动；当牙刷2向下接触到刷毛拨机构9使得带有倾斜面909的硅胶板908可以持续一段拨动刷毛使刷毛的水与刷毛分离，从而使得牙刷2的刷毛部分通过灌入孔1102进入通风放置盒1101内即可；通过放置盒外表开设的通风孔1103可以使得刷毛较少量的水分很快得到自然风干，且炭包吸潮袋可以起到一定干燥辅助的作用，避免洗漱间较潮湿的环境不利牙刷刷毛的干燥。
说明书
牙刷使用后刷毛可迅速脱水的刷牙一体杯及其使用方法
[0001]本申请是申请日为2018年07月25日，申请号为CN201810822903.6的发明名称为一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯的分案申请。
技术领域
[0002]本发明涉及生活用品技术领域，尤其涉及一种牙刷使用后刷毛可迅速脱水的刷牙一体杯及其使用方法。
背景技术
[0003]清晨和睡前刷牙是人们保持口腔卫生良好的生活习惯，这样可以有效的减少口腔内细菌滋生及龋齿的发生，另外就是牙刷正确合适的选择，可以增加刷牙时口腔的舒适度。
[0004]刷牙的习惯固然重要，但牙刷上细菌滋生若较严重，而我们再使用滋生了大量细菌的牙刷则会让我们用刷牙来减少口腔内细菌的增长效率大打折扣。日常生活中很多人刷牙后的习惯很不好，不能习惯将使用后的牙刷通过甩动的方式将刷毛内存的水大量甩出，则刷毛非常不易干燥，就给牙刷滋生细菌提供了有利的环境，比如刷牙后将饱含水量的牙刷刷毛朝下插入杯中，牙刷的刷毛内存了较多的余水，再加上杯子本身密不通风且杯子内可能还有残留的水，即使在夏天牙刷存满了水的刷毛在使用者下次刷牙时也会发现水还存在刷毛内，尤其空气湿度中等或较大的地方，一般我们早晚各刷一次牙的间隔时间超过12小时，在这么长的时间内足够牙刷滋生大量细菌，但另有些有良好习惯的使用者会发现，如果将使用后的牙刷进行甩水，则下次再使用的时候观察牙刷刷毛是很干燥不利细菌滋生的，因为牙刷和刷毛的塑料材质本身并不具有吸水性。
[0005]现有的专利中或者生活中，都是或者大部分是针对牙刷杯沥水进行创新，其实观察不难发现，如果使用者使用后让饱含水量的牙刷刷毛朝上，除了燥热的天气外，到下次使用时牙刷刷毛内的水都没有干，因为刷毛内初始水量多且刷毛浓密，从而使刷毛内的水不易干燥，那么如果只是针对杯子的沥水方式改变，而牙刷刷毛内饱含水量，则牙刷刷毛都不易干。
[0006]专利号为：CN201510839320.0的中国专利，针对刷牙杯设置有风扇，该专利主要利用风扇使空气流通进行脱水，使用者还需进一步的启动和定时，较为不便，且如果使用者使用后不能将牙刷刷毛内的水甩出再放置，则即使使用风扇也仍旧很难使或需较长时间才可使刷毛脱水干燥。
[0007]如何可以使一些使用者在刷牙后没有对牙刷的刷毛内饱含的水分甩出，但使用者在刷牙后可以在将牙刷放入杯中的过程就可以让牙刷刷毛进行大量脱水的问题，从而使牙刷刷毛可以很容易干燥。
发明内容
[0008]基于背景技术存在的技术问题，本发明提出了一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，解决了如何可以使一些使用者在刷牙后没有对牙刷的刷毛内饱含的水分甩出，但使用者在刷牙后可以在将牙刷放入杯中的过程就可以让牙刷刷毛进行大量脱水使牙刷刷毛干燥的问题。
[0009]本发明提供如下技术方案：一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，包括刷杯本体、牙刷、水杯区域和杯把，所述刷杯本体的内部固定连接有分离片，所述水杯区位于刷杯本体的内部并位于分离片的右侧，所述刷杯本体的内部并位于分离片的左侧设置有脱水间，所述脱水间的内部并位于脱水间内部侧壁远离分离片的一侧设置有刷柄夹紧机构，所述分离片的左侧并位于脱水间的内部设置有塑料托片，所述塑料托片的下方设置有刷毛拨机构，所述刷杯本体的底部固定连接有平衡块，所述刷杯本体的底部并位于平衡块的左侧设置有通气放置结构。
[0010]优选的，所述脱水间内部的左侧设置有大塑料底板，所述大塑料底板为弧形且与牙刷杯本体的弧形相贴合，所述大塑料底板左侧中部固定连接有两个连接长塑料条，两个连接长塑料条前后位置设置，所述连接长塑料条的左侧与脱水间内部的左侧固定连接，所述大塑料底板的右侧并位于脱水间的内部固定粘连有两个夹紧臂柱，两个夹紧臂柱前后位置设置，两个夹紧臂柱的顶部和右侧相对应的一面均开设有顺滑弧面，两个夹紧臂柱相对应的一侧均通过转轴滚动连接有夹紧滚筒，所述夹紧滚筒的外表面固定粘连有若干防滑橡胶条，所述夹紧滚筒的外表面固定粘连有十条防滑橡胶条，所述夹紧滚筒的背面并位于大塑料底板的右侧活动设置有抗拉板。
[0011]优选的，所述两个夹紧臂柱相对应一侧均开设有穿入槽，所述夹紧滚筒的内部并位于穿入槽远离夹紧滚筒的一端开设有卡入槽，所述卡入槽与穿入槽相连通，所述抗拉板正面与背面一侧均贯穿并延伸至穿入槽内，所述抗拉板远离夹紧滚筒的一端固定粘连有限位板，所述限位板位于卡入槽内，所述限位板的宽度大于穿入槽的宽度，从而限定限位板只能在卡入槽内移动，所述脱水间的底部固定连接有靠背板，所述靠背板位于夹紧滚筒和抗拉板之间，所述靠背板靠近夹紧滚筒的一侧固定设置有推动凸点。
[0012]优选的，所述塑料托片的顶部固定连接有弹性橡皮筋，所述塑料托片的顶部并位于弹性橡皮筋之间活动套入有可替换仿鹿皮吸水巾，可替换仿鹿皮吸水巾可以经常更换使用且价格低廉，所述托板的底部固定安装有震动块和开关，所述震动块位于开关的左侧。
[0013]优选的，所述脱水间的内部并位于分离片的左侧设置有拨动支板，所述拨动支板的左侧上下位置均固定粘连有支腿，所述分离片的左侧并位于两个支腿之间固定粘连有若干音律片，所述音律片的数量为八个分别从上到下按照音律上升的顺序设置，所述拨动支板的左右两侧从上到下开设有若干拨动通孔，所述音律片的数量与拨动通孔的数量箱对应且每个拨动通孔均低于音律片，所述拨动通孔内设置有拨动硬杆，所述拨动硬杆位于拨动通孔内部的位置与拨动通孔的底部活动铰接有压杆，所述压杆的底部与拨动通孔的底部固定连接，所述拨动硬杆右侧的底部固定连接有重力小块，所述重力小块位于拨动通孔的右侧，所述拨动硬杆的左端固定粘连有硅胶板，所述硅胶板的顶面开设有倾斜面，所述倾斜面从左到右向上倾斜。
[0014]优选的，所述刷杯本体的底部并位于脱水间的下方活动连接有通风放置盒，所述通风放置盒位于平衡块的左侧，脱水间的底部开设有灌入孔，所述脱水间与通风放置盒通过灌入孔相连通，所述通风放置盒的外表面开设有通风孔，所述通风孔的形状为圆形，所述通风放置盒内部的底面活动设置有炭包吸潮袋，炭包吸潮袋内装入吸潮炭颗粒，所述平衡块的左侧开设有两个上下设置的扁口连接通孔，所述通风放置盒的左侧固定连接有两个连接插杆，所述连接插杆与扁口连接通孔的位置相对应，所述连接插杆贯穿扁口连接通孔并延伸至平衡块的左侧，所述连接插杆远离通风放置盒的一端通过轴承转动连接有扁条块，扁条块的长度比扁口连接通孔的长度短四毫米。
[0015]优选的，所述刷杯本体的外表面并位于脱水间的前后位置开设有条形换气口，所述条形换气口的形状为矩形。
[0016]优选的，所述拨动支板的顶部并位于塑料托片的下方固定粘连有L顶块，所述L顶块位于开关的正下方。
[0017]本发明提供了一种，有益效果如下：
[0018](1)、本发明通过刷柄夹紧机构、刷毛拨机构和通气放置结构的配合使用，从而使得牙刷使用后可以通过这些装置在正常放置牙刷的过程中就已经将牙刷刷毛内饱含的大量水分与刷毛分离，从而使得牙刷刷毛和刷柄的塑料材质水分可以快速干燥，避免了因刷毛内饱含大量水分造成刷毛在使用者下次使用时任然处于过于湿使刷毛润滋生大量细菌，解决了如何可以使一些使用者在刷牙后没有对牙刷的刷毛内饱含的水分甩出，但使用者在刷牙后可以在将牙刷放入杯中的过程就可以让牙刷刷毛进行大量脱水使牙刷刷毛干燥的问题。
[0019](2)、本发明通过塑料托片上的可替换仿鹿皮吸水巾结构的配合使用，从而配合刷毛拨机构将水分与刷毛分离的更彻底，使得刷毛在进入脱水间的过程中可以先快速脱去大半的水。
[0020](3)、本发明通过刷毛拨结构的使用可以配合在刷毛进行通过刷毛拨机构前使牙刷的刷柄固定，从而方便的使刷毛拨机构将牙刷刷毛处的水分分离。
[0021](4)、本发明通过刷毛拨机构和托板和可替换仿鹿皮吸水巾的使用，可以用简单的方式，利用先大量吸除刷毛上的水，再拨动牙刷刷毛使牙刷刷柄与刷毛连接处的水分利用刷毛拨动震动而与牙刷分离，使用者更方便，不需要特别的操作，只需将牙刷放入脱水间的过程即可将牙刷上的水吸、拨动刷毛震动分离。
[0022](5)、本发明通过通过通气放置结构的使用，使得一般放置在较潮湿的洗漱间的牙刷可以通过通气放置结构内的通风孔和炭包吸潮袋使牙刷刷毛在干燥后也仍能保持较干燥的环境。
[0023](6)、本发明通过通气放置结构中扁口连接通孔、连接插杆和扁条块的使用，可以将通风放置盒与牙刷杯本体分离，清洗或替换炭包吸潮袋较为方便，且通过平衡块的使用，不管是否将通风放置盒与牙刷杯本体分离，牙刷杯本体都可以正常放置。
[0024](7)、本发明通过抗拉板、穿入槽、卡入槽和限位板的配合使用，可以限制大塑料底板因分离两个夹紧臂柱而弯曲的程度，保证刷柄夹紧机构的正常使用。
附图说明

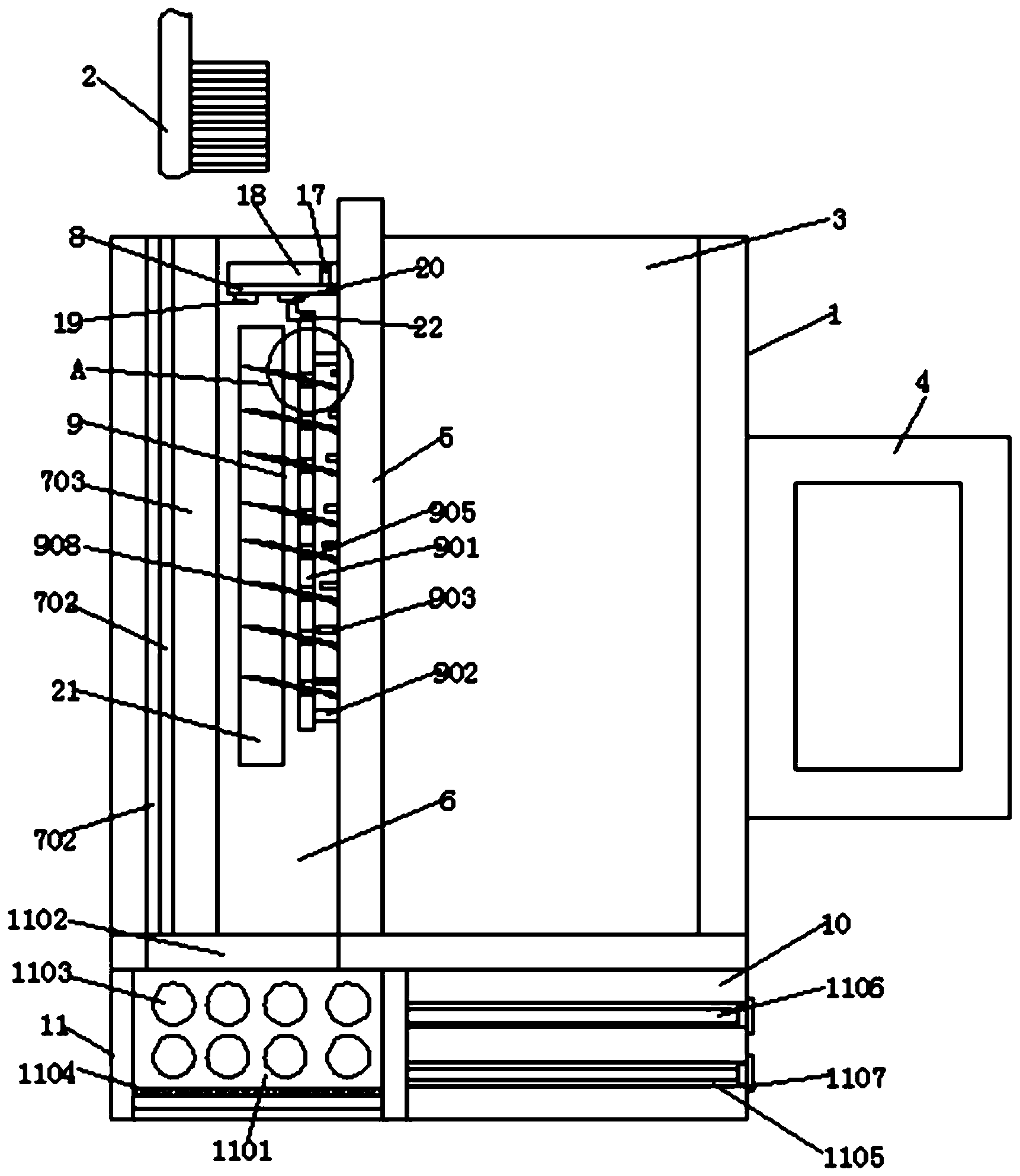

[0025]图1为本发明正面结构剖示图；
[0026]图2为本发明A处结构放大结构图；
[0027]图3为本发明夹紧滚筒结构俯视图；
[0028]图4为本发明夹紧臂柱结构右视图。
[0029]图中：1牙刷杯本体、2牙刷、3水杯区域、4杯把、5分离片、6脱水间、7刷柄夹紧机构、701大塑料底板、702连接长塑料条、703夹紧臂柱、704顺滑弧面、705夹紧滚筒、706防滑橡胶条、707抗拉板、8塑料托片、9刷毛拨机构、901拨动支板、902支腿、903音律片、904拨动通孔、905拨动硬杆、906压杆、907重力小块、908硅胶板、909倾斜面、10平衡块、11通气放置结构、1101通风放置盒、1102灌入孔、1103通风孔、1104炭包吸潮袋、1105扁口连接通孔、1106连接插杆、1107扁条块、12穿入槽、13卡入槽、14限位板、15靠背板、16推动凸点、17弹性橡皮筋、18可替换仿鹿皮吸水巾、19震动块、20开关、21换气口、22L顶块。
具体实施方式
[0030]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0031]请参阅图1-4，本发明提供一种技术方案：一种牙刷使用后刷毛可迅速大量脱水的刷牙一体杯，包括刷杯本体1、牙刷2、水杯区域3和杯把4，刷杯本体1的内部固定连接有分离片5，水杯区位于刷杯本体1的内部并位于分离片5的右侧，刷杯本体1的内部并位于分离片5的左侧设置有脱水间6，脱水间6的内部并位于脱水间6内部侧壁远离分离片5的一侧设置有刷柄夹紧机构7，分离片5的左侧并位于脱水间6的内部设置有塑料托片8，塑料托片8的下方设置有刷毛拨机构9，刷杯本体1的底部固定连接有平衡块10，刷杯本体1的底部并位于平衡块10的左侧设置有通气放置结构11。
[0032]脱水间6内部的左侧设置有大塑料底板701，大塑料底板701为弧形且与牙刷杯本体1的弧形相贴合，大塑料底板701左侧中部固定连接有两个连接长塑料条702，两个连接长塑料条702前后位置设置，连接长塑料条702的左侧与脱水间6内部的左侧固定连接，大塑料底板701的右侧并位于脱水间6的内部固定粘连有两个夹紧臂柱703，两个夹紧臂柱703前后位置设置，两个夹紧臂柱703的顶部和右侧相对应的一面均开设有顺滑弧面704，两个夹紧臂柱703相对应的一侧均通过转轴滚动连接有夹紧滚筒705，夹紧滚筒705的外表面固定粘连有若干防滑橡胶条706，夹紧滚筒705的外表面固定粘连有十条防滑橡胶条706，夹紧滚筒705的背面并位于大塑料底板701的右侧活动设置有抗拉板707。
[0033]两个夹紧臂柱703相对应一侧均开设有穿入槽12，夹紧滚筒705的内部并位于穿入槽12远离夹紧滚筒705的一端开设有卡入槽13，卡入槽13与穿入槽12相连通，抗拉板707正面与背面一侧均贯穿并延伸至穿入槽12内，抗拉板707远离夹紧滚筒705的一端固定粘连有限位板14，限位板14位于卡入槽13内，限位板14的宽度大于穿入槽12的宽度，从而限定限位板14只能在卡入槽13内移动，脱水间6的底部固定连接有靠背板15，靠背板15位于夹紧滚筒705和抗拉板707之间，靠背板15靠近夹紧滚筒705的一侧固定设置有推动凸点16。
[0034]塑料托片8的顶部固定连接有弹性橡皮筋17，塑料托片8的顶部并位于弹性橡皮筋17之间活动套入有可替换仿鹿皮吸水巾18，可替换仿鹿皮吸水巾可以经常更换使用且价格低廉，托板的底部固定安装有震动块19和开关20，震动块19位于开关20的左侧。
[0035]脱水间6的内部并位于分离片5的左侧设置有拨动支板901，拨动支板901的左侧上下位置均固定粘连有支腿902，分离片5的左侧并位于两个支腿902之间固定粘连有若干音律片903，音律片903的数量为八个分别从上到下按照音律上升的顺序设置，拨动支板901的左右两侧从上到下开设有若干拨动通孔904，音律片903的数量与拨动通孔904的数量箱对应且每个拨动通孔904均低于音律片903，拨动通孔904内设置有拨动硬杆905，拨动硬杆905位于拨动通孔904内部的位置与拨动通孔904的底部活动铰接有压杆906，压杆906的底部与拨动通孔904的底部固定连接，拨动硬杆905右侧的底部固定连接有重力小块907，重力小块907位于拨动通孔904的右侧，拨动硬杆905的左端固定粘连有硅胶板908，硅胶板908的顶面开设有倾斜面909，倾斜面909从左到右向上倾斜。
[0036]刷杯本体1的底部并位于脱水间6的下方活动连接有通风放置盒1101，通风放置盒1101位于平衡块10的左侧，脱水间6的底部开设有灌入孔1102，脱水间6与通风放置盒1101通过灌入孔1102相连通，通风放置盒1101的外表面开设有通风孔1103，通风孔1103的形状为圆形，通风放置盒1101内部的底面活动设置有炭包吸潮袋1104，炭包吸潮袋1104内装入吸潮炭颗粒，平衡块10的左侧开设有两个上下设置的扁口连接通孔1105，通风放置盒1101的左侧固定连接有两个连接插杆1106，连接插杆1106与扁口连接通孔1105的位置相对应，连接插杆1106贯穿扁口连接通孔1105并延伸至平衡块10的左侧，连接插杆1106远离通风放置盒1101的一端通过轴承转动连接有扁条块1107，扁条块1107的长度比扁口连接通孔1105的长度短四毫米。
[0037]刷杯本体1的外表面并位于脱水间6的前后位置开设有条形换气口21，条形换气口21的形状为矩形。
[0038]拨动支板901的顶部并位于塑料托片8的下方固定粘连有L顶块22，L顶块22位于开关20的正下方。
[0039]工作原理：当使用者在使用本发明正常刷牙后，将牙刷2的刷毛方向向右，按图1的方向放置牙刷杯本体1，将牙刷2的入嘴的刷头一端对着脱水间6并向下移动，利用大塑料底板701塑料的韧性，使牙刷2刷头的刷柄通过顺滑弧面704进入两个夹紧滚筒705之，刷柄远离刷毛的一侧贴着靠背板15的推动凸点16向下滑动，当刷毛接触可替换仿鹿皮吸水巾18的过程中，不仅刷毛大量水分被吸收，且当刷毛与可替换仿鹿皮吸水巾接触的过程中牙刷2会下压塑料有韧性材质的塑料托片8，使得开关20碰触到L顶块22，从而使得震动块19震动带动牙刷2刷毛部分的水分与刷毛分离，当牙刷的刷毛不再接触下压塑料托板8和可替换仿鹿皮吸水巾18后，开关20不再被L顶块22碰触，震动块19不再震动。当牙刷2向下接触到刷毛拨机构9使得带有倾斜面909的硅胶板908可以持续一段拨动刷毛使刷毛的水与刷毛分离，从而使得牙刷2的刷毛部分通过灌入孔1102进入通风放置盒1101内即可。通过放置盒外表开设的通风孔1103可以使得刷毛较少量的水分很快得到自然风干，且炭包吸潮袋可以起到一定干燥辅助的作用，避免洗漱间较潮湿的环境不利牙刷刷毛的干燥。
[0040]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
